APERÇU

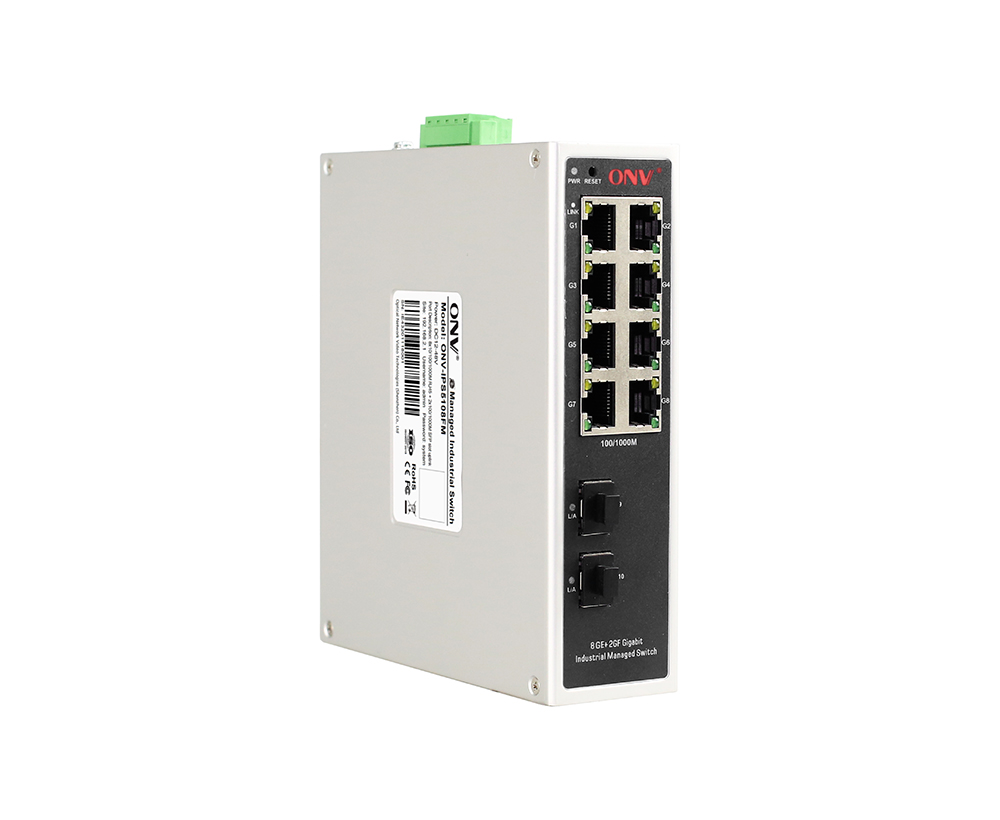

Le ONV-IPS5108FM est un commutateur industriel contrôlé facile de fibre d'Ethernet de gigabit indépendamment développé par ONV. Il a 8*10/100/1000Base-T ports RJ45 adaptatifs et 2*100/1000Base-X ports de fibre de SFP de liaison montante. Chaque port peut soutenir l'expédition de fil-vitesse.

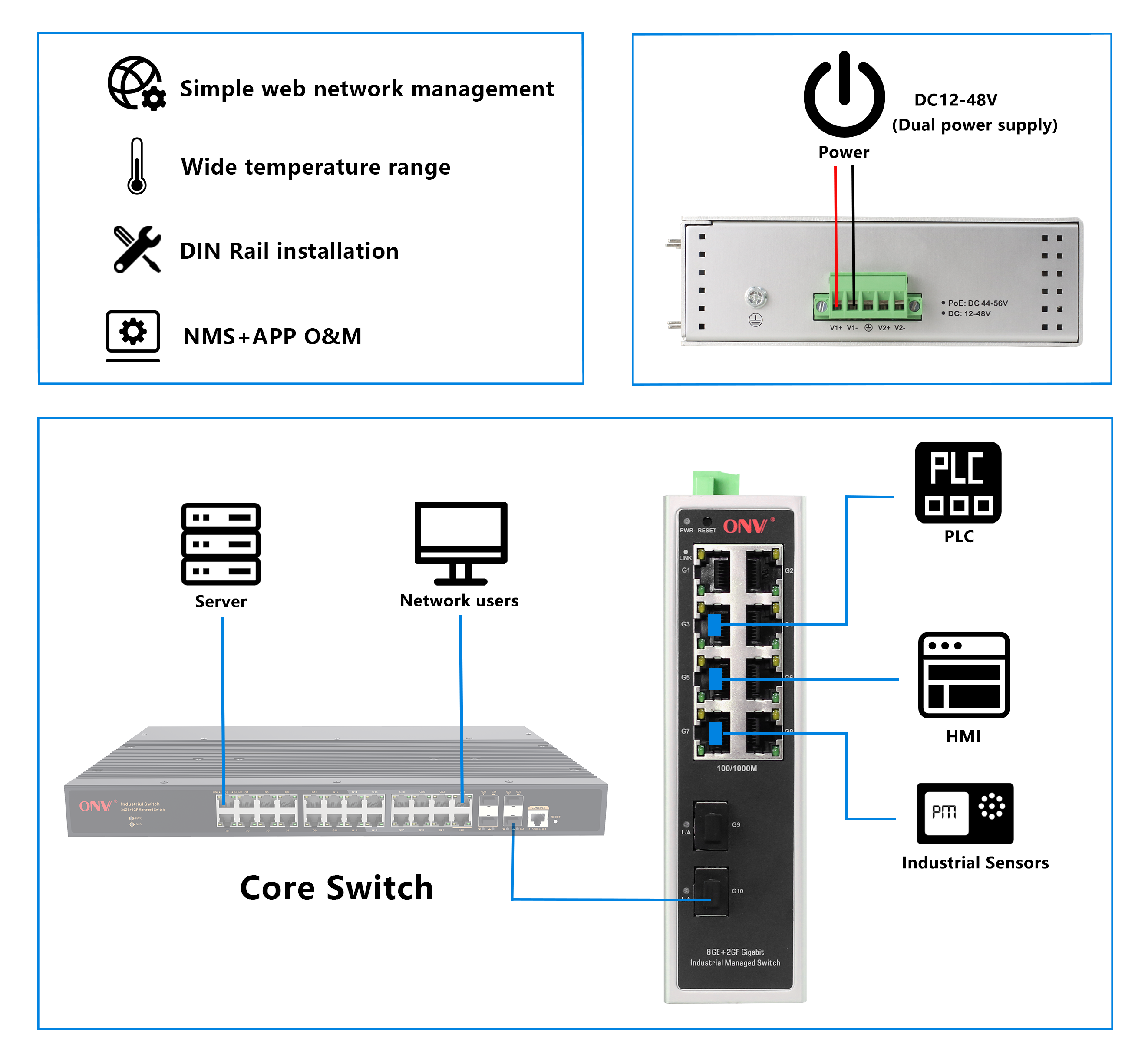

Le ONV-IPS5108FMPeut soutenir la gestion Web,Plate-forme de nuage de gestion de ONV-NMS et gestion mobile d'opération et d'entretien d'APPLI, qui peuvent réaliser des fonctions telles que la gestion de topologie de réseau de sécurité, l'agrégation de lien, la gestion de port, la mise en miroir de port, et l'opération et l'entretien à distance. Le commutateur a une grande fiabilité, une installation et une maintenance faciles, une fonction de commutation rapide et plusieurs ports d'accès, qui conviennent à l'accès aux périphériques LAN de différentes échelles. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie électrique, aux mines, au pétrole, à l'expédition, à la construction d'énergie verte de métallurgie, et à d'autres scénarios industriels pour construire un réseau de communication économique, efficace, stable et fiable.
CARACTÉRISTIQUE
Accès Gigabit
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.
◇Gigabit de soutienRJ45Port et SFPFibreLa combinaison de port, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Optimisation extrême, application minimaliste
◇Alarme de défaut en temps réel et emplacement de défaut.
◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.
◇Plate-forme locale, plate-forme de nuage, et gestion mobile d'opération et d'entretien d'APPLI.
◇Gestion visuelle de topologie de réseau, division de VLAN, contrôle de port, et gestion de capacité de commutation.
◇Les fonctions pratiques de gestion du réseau sont conservées en fonction des exigences des applications de l'industrie, et le déploiement du réseau et l'exploitation et la maintenance centralisées peuvent être rapidement réalisés via la plate-forme d'exploitation et de maintenance.
Stable et fiable
◇CCC, CE, FCC, RoHS.

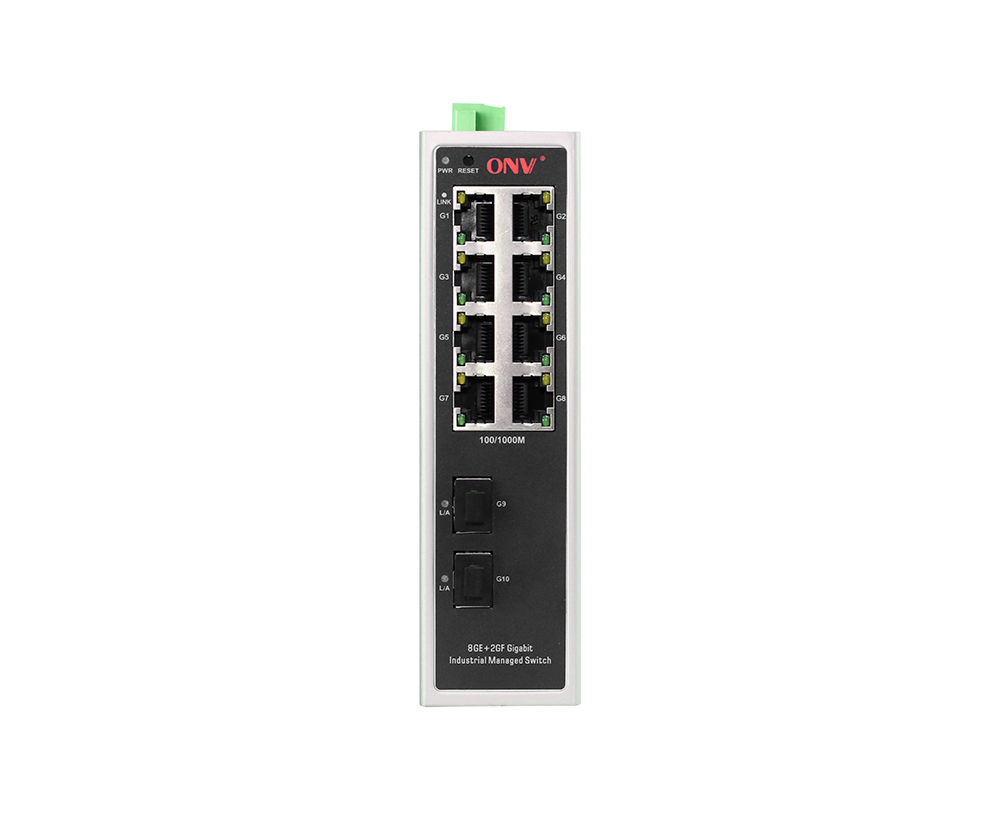

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de L/A.
◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

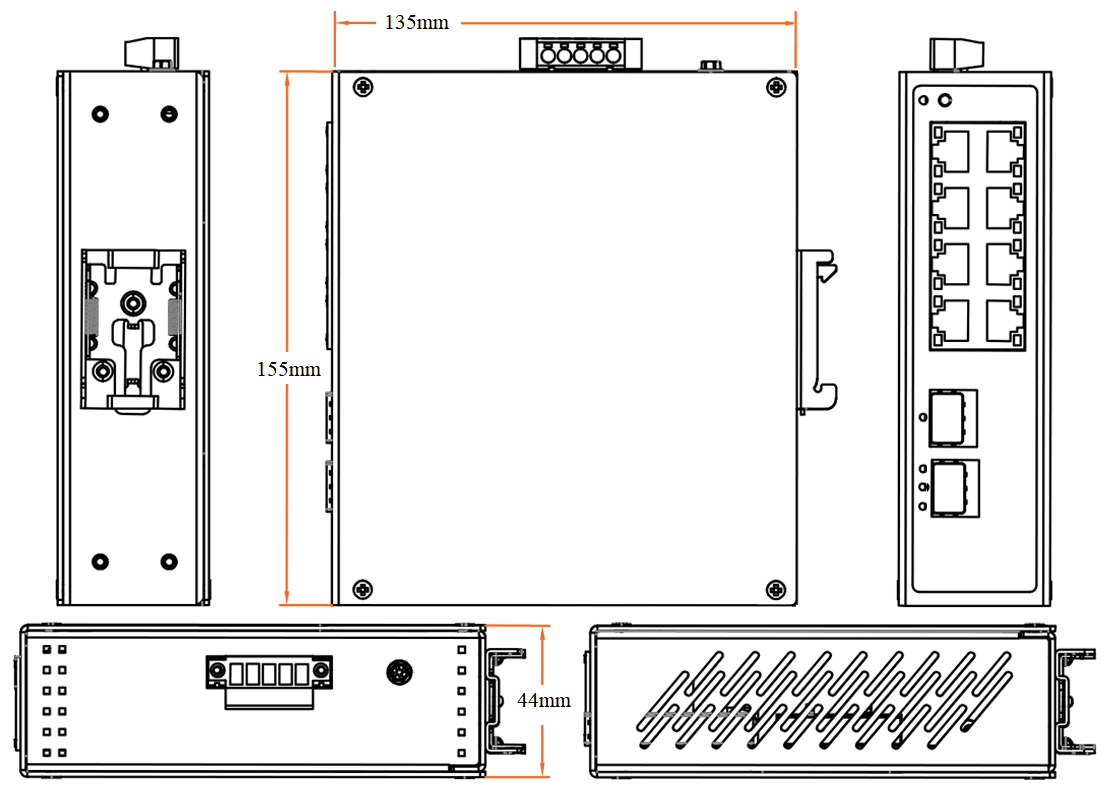

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS5108FM |
EASYCommutateur industriel contrôlé de fibre d'Ethernet avec 8*10/100/1000M RJ45 ports et 2*100/1000MLiaison montanteSFPFibrePorts. Il peut soutenir la double entrée d'alimentation CC et DINRAIL de montage. |
24W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
10-port gigabit EASYIndustriel géréEthernetCommutateur |
1 |
Set |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
1.25G Optique Module |
2630-G |
Module optique industriel, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
Module optique industriel, 1.25G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Numéro de modèle: 2613-R-G |
Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-SC-G |
Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,Interface de Sc. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,Interface de Sc. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
24Alimentation d'énergie industrielle de rail de W DIN |
GWS-DP24-12 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60H,0.35A Tension de sortie:DC12V, 2.0A La température d'opération:-40 ℃À70 ℃ |
PC |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60H,0.35A Tension de sortie:DC24V,1. 0A La température d'opération:-40 ℃À70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS5108FM |
|
Caractéristiques de l'interface |
|
|
Port fixe |
8*10/100/1000Base-T RJ45 ports (données) Ports de la liaison montante SFP de 2*100/1000Base-X (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal industriel du phénix 5P) |
|
Port Ethernet |
Port 1-8PeutAppui 10/100/1000Base-T(X)Auto-détection,FUll/ Semi-duplex MDI/ MDI-X auto-adaptation |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètreS) |
|
Port de fibre optique |
L'interface de fibre optique de gigabit, défaut aucun module optique inclus (unimode/à plusieurs modes de fonctionnement facultatifs, fibre simple/double module optique de fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
L2 (gestion Web, gestion de plate-forme) |
|
Protocole réseau |
IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transmission |
Store et Forward (Plein fil-vitesse) |
|
Capacité de commutation |
20Gbps (non-blocage) |
|
Expédition Taux @ 64 octet |
14,88 Mpps |
|
MAC |
2K |
|
Mémoire de tampon |
2M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Puissance:PWR(Vert), réseau: Lien (jaune), port de fibre: L/A (vert) |
|
RéinitialiserSSorcière |
Appuyez pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àONUGérerDÉtat |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <8W, pleine charge <15W |
|
Tension d'entrée/interface |
DC12-48V, Terminal industriel de 5P Phoenix,Prend en charge la protection anti-retour. |
|
Alimentation électrique |
Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40 ~ + 75 °C, 5% ~ 90% RH sans condensation |
|
Temp/humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
|
Dimension (L * W * H) |
155*135*44mm |
|
Poids net/brut |
0,6 kg/ 0.8Kg |
|
Installation |
Bureau, rail DIN 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé):1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m,1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion de réseau |
|
|
Interface |
Affichage du statut du port, statistiques du trafic portuaire Port duplex/configuration taux de négociation EEE Économie d'énergie et fonction Ethernet verte Configuration de contrôle de flux IEEE802.3x (duplex intégral) |
|
VLAN |
Configuration basée sur port d'IEEE802.1Q VLAN (4K) |
|
Agrégation de port |
Agrégation statique |
|
Protection de boucle |
Fonction de protection de boucle |
|
Multidiffusion |
IGMP Snooping v1/v2, 256 groupes maximum de multidiffusion |
|
Mise en miroir du port |
Mise en miroir de données bidirectionnelle basée sur le port |
|
QoS |
Diff-Serv QoS, 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP,Marque de priorité/Remarque |
|
Sécurité |
Contrôle de tempête de diffusion, isolement de port, limite de vitesse de port |
|
DHCP |
Surveillance DHCP |
|
Gestion |
ONV-Gestion de la plateforme cloud NMS Gestion du fonctionnement et de la maintenance de l'application mobile Récupération d'Un-clé, câble diagnostiquent, gestion de Web (https) |
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, navigateur Google chrome V42 ou supérieur, câbles Ethernet de catégorie 5 et supérieure TCP/IP, adaptateur réseau et systèmes d'exploitation réseau (tels que Microsoft Windows, Linux ou Mac OS X) sont installés sur chaque ordinateur du réseau avec des câbles Ethernet de catégorie 5 et supérieure |
