Modèle

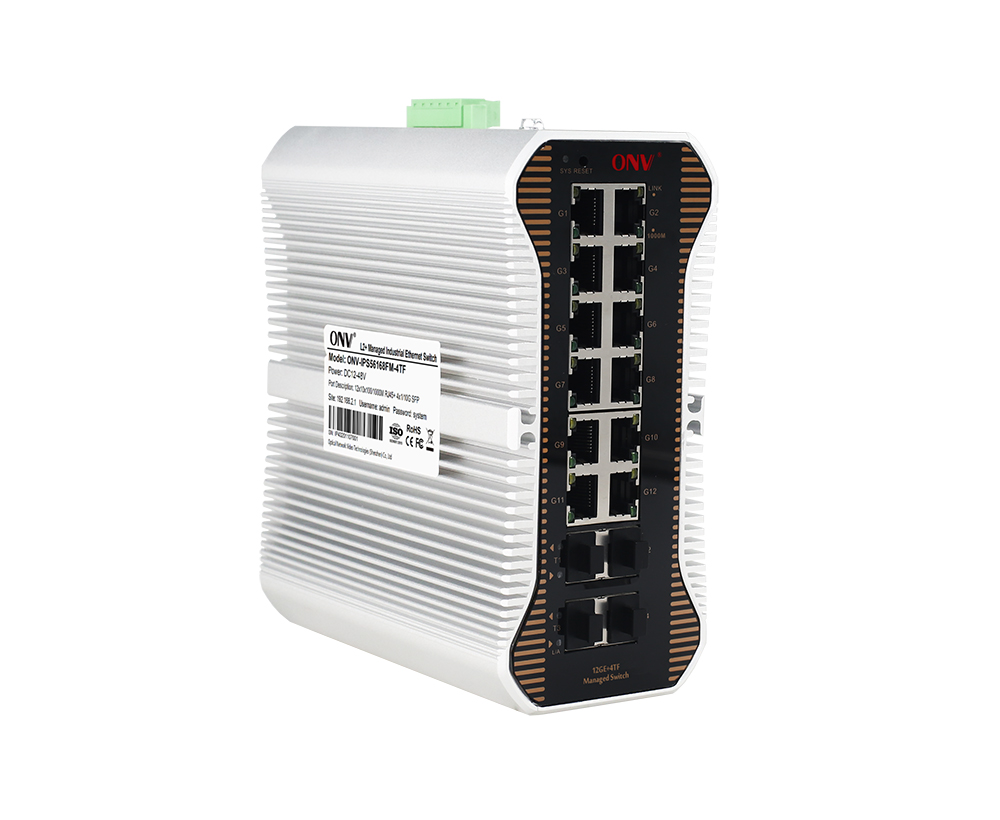

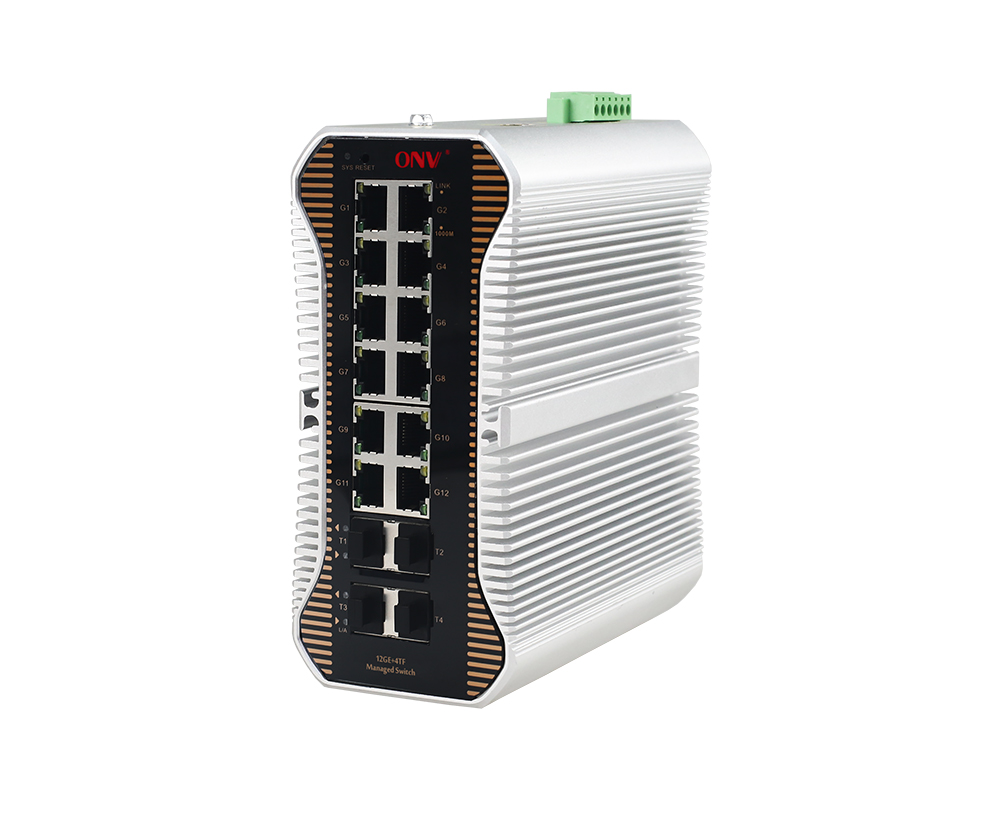

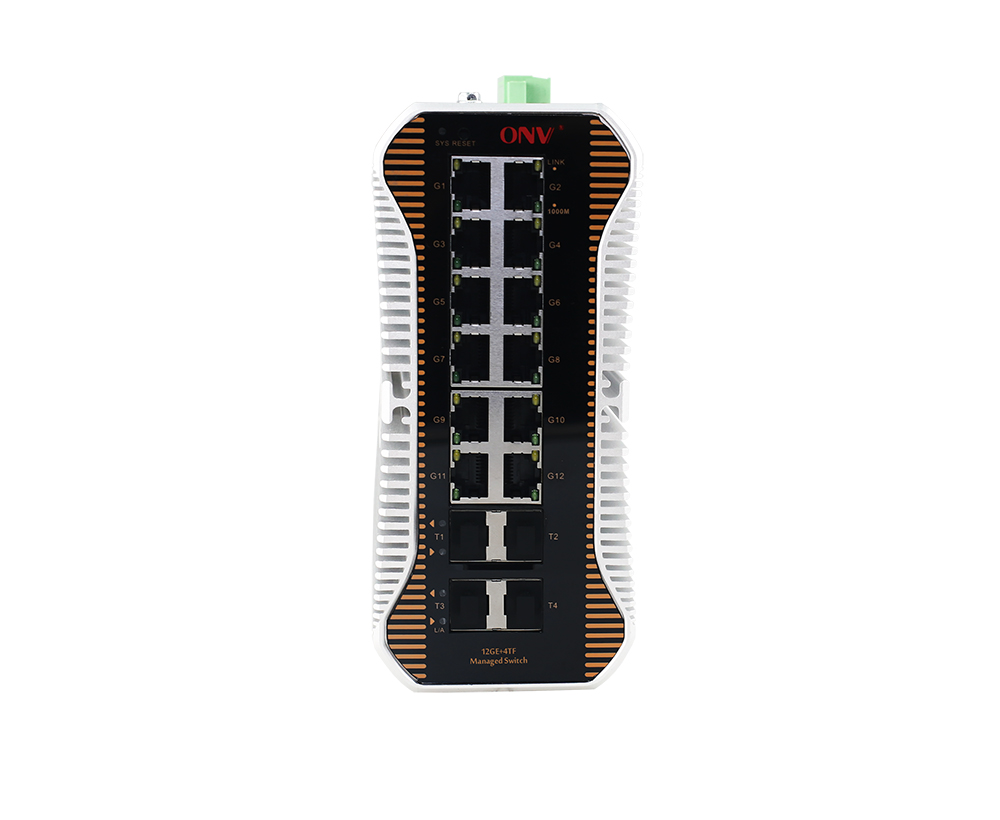

ONV-IPS56168FM-4TF

InterfaceCHaracteristics

FixePORT

1 * RS232 console port (115200, N, 8,1)

Port de commutateur d'alarme de panne de courant (DÉFAUT)

4*1/10GLiaison montante SFP Ports de fibre (données)

12* 10/100/1000Base-TRJ45Ports (données)

2 * DC12-48V ports d'entrée (prend en charge la protection de connexion inverse)

Port Ethernet

Port 1-12Appui 10/100/1000Base-T(X)Auto-adaptation MDI/ MDI-X à auto-détection, full/ half duplex

Transmission paire torsadée

10BASE-T: Cat3,4,5 UTP (≤ 100 mètres)

100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)

1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres)

Port de fibre optique

1/le port de fibre optique de 10G SFP, par défaut aucun incluent les modules optiques (module optique unimodal/multimode d'ordre facultatif, fibre simple/double fibre. LC)

Extension du port optique

Extension du module optique Turbo overclocking 2.5G et réseau en anneau

Câble optique/Distance

Multi-mode: 850nm/ 0-500M,850nm/ 0-300M (10G)

Monomode: 1310nm/ 0-40Km, 1550nm/ 0-120Km

Paramètre de puce

Type de gestion de réseau

L2

Protocole réseau

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEEE802.3x

Mode de transmission

Stocker et en avant (vitesse de fil complet)

Capacité de commutation

128Gbps

Expédition

Taux @ 64 octet

77,38 Mpps

CPU

800MHz

DRAM

1Gb

FLASH

128Mb

MAC

16K

Mémoire de tampon

12Mb

Cadre Jumbo

12KB

LEDIndicateur

Système: SYS (vert),Réseau: Lien (Jaune), Port de fibre: L/A (vert)

Réinitialiser l'interrupteur

Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine

Alimentation électrique

Consommation de puissance

Veille<8W,Plein lOad <15W

WOrkingVOltage

DC12-48V, 6Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien.

Alimentation électrique

Non, facultatif24V/24W Alimentation électrique industrielle

Paramètre physique

Opération TEMP /Humidité

-40~+75°C,5%~90% RHSans condensation

TEMP Stockage /Humidité

-40~+80°C,5%~95% RHSans condensation

Dimension(L * W * H)

166*150*75mm

Poids net/brut

1.8Kg/2.1Kg

Installation

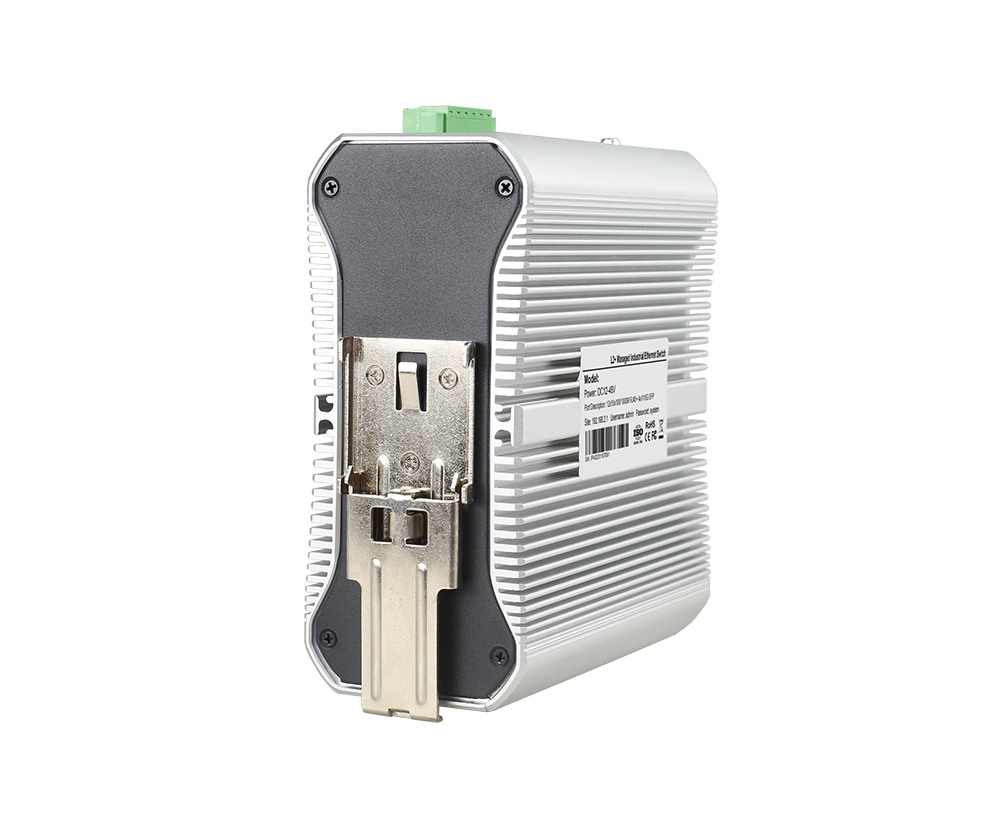

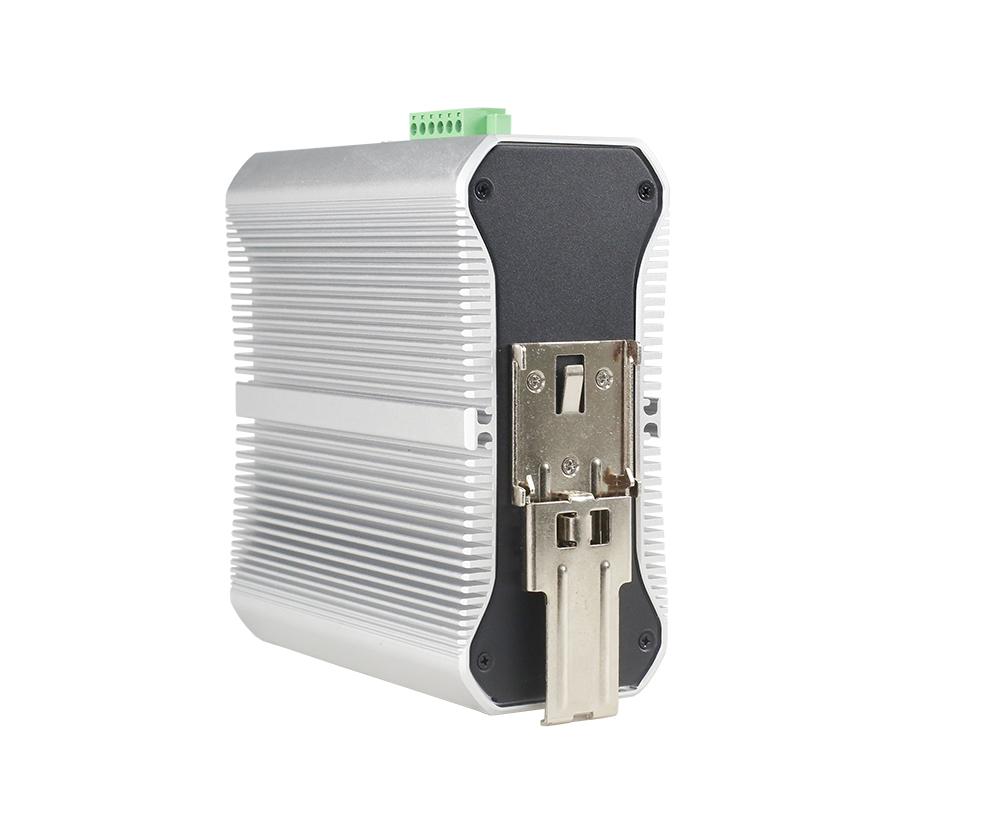

Bureau, 35mmDINRAIL

Certification et garantie

Protection contre la foudre

Niveau de protection: IP40

Protection contre la foudre: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC partie 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (Norme industrielle commune)

IEC61000-4-9 (champ magnétique pulsé): 1000A/m

IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz

IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV

IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s

IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV

IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s

IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV

Propriétés mécaniques

IEC60068-2-6 (anti vibration),IEC60068-2-32 (chute libre),IEC60068-2-27 (anti-choc)

Certification

Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC

Garantie

5 ans, entretien perpétuel.

Fonctionnalité de gestion de réseau

Interface

Contrôle de flux IEEE802.3x (Full duplex)

Mécanisme de protection d'exception de port

Gestion du débit en temps réel du port (intervalle d'écoulement)

Suppression de la tempête de diffusion basée sur le débit du port

Configuration de trame Jumbo, le plus grand octet 12000

Diagnostic numérique en temps réel optique du module DDMI de SFP de port

Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port

Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité de 16Kbps et un maximum de 1Gbps

Caractéristiques de la couche 3

Protocole ARP, max 1024 entrées

Route statique, RIPv1/v2,RIPng,OSPFv1/v2,OSPFv3

Fonction de gestion réseau L2, gestion IPv4/IPv6 à double pile

VLAN

VLAN basé sur le MAC, VLAN basé sur le protocole

Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN

(4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ

PortAGgrégation

LACP, Agrégation statique

Max 6 groupes d'agrégation et max 8 ports par groupe.

Spanning Arbre

STP BPDU Guard, filtrage BPDU et transfert BPDU

STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)

Réseau en anneau ERPS

Soutenez le réseau d'anneau d'ERPS, temps auto-curatif de réseau d'anneau est moins que 20ms, ITU-T G.8032

Multidiffusion

MLD Snooping, Multidiffusion VLAN

Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN)

IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus

Mise en miroir

Mise en miroir du trafic bidirectionnel pour les ports de base

Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port

QoS

Algorithme de planification de file d'attente (SP, WRR, SP WRR)

Limitation de débit basée sur le débit, redirection basée sur le flux

Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port

Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque

ACL

Distribution d'ACL basée sur le port et le VLAN

L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.

Sécurité

Authentification basée sur port IEEE802.1X

SSL garantit la sécurité de la transmission des données

Fonction obligatoire de quadruple des ports de MAC VLAN d'IP

Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC

Anti attaque DoS, suppression de message de diffusion de port

IP Source Guard fonction, AAA et RADIUS certification
