10G uplink 16-port L2 contrôlé commutateur Ethernet industriel

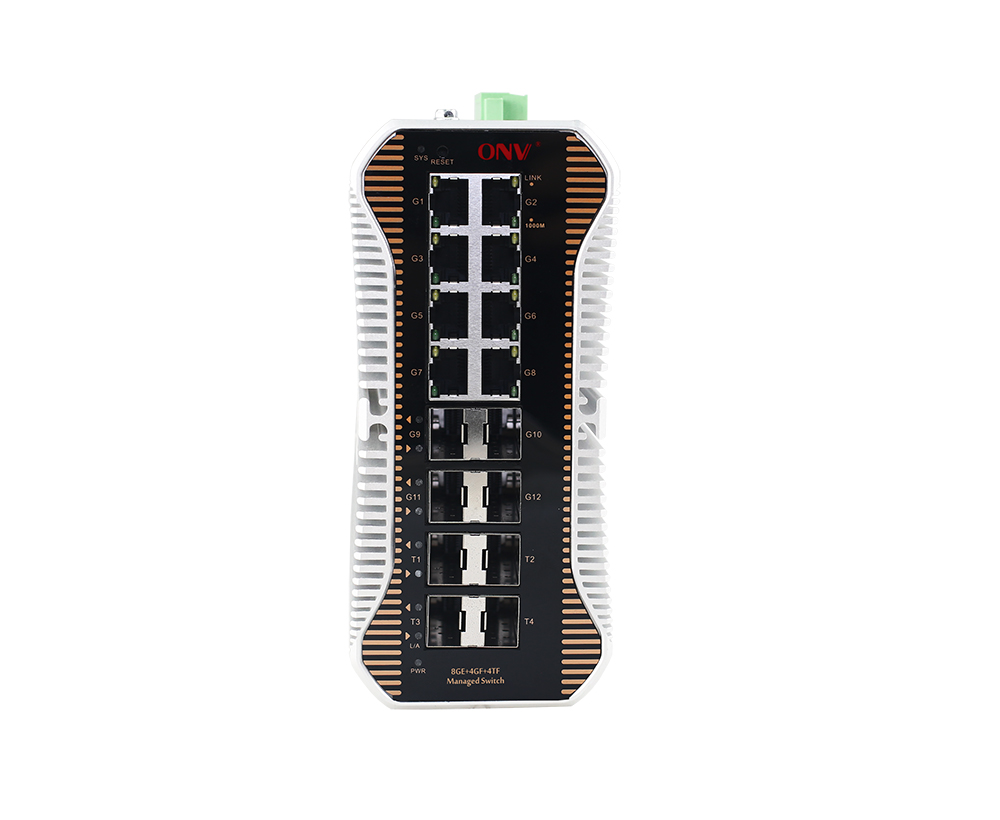

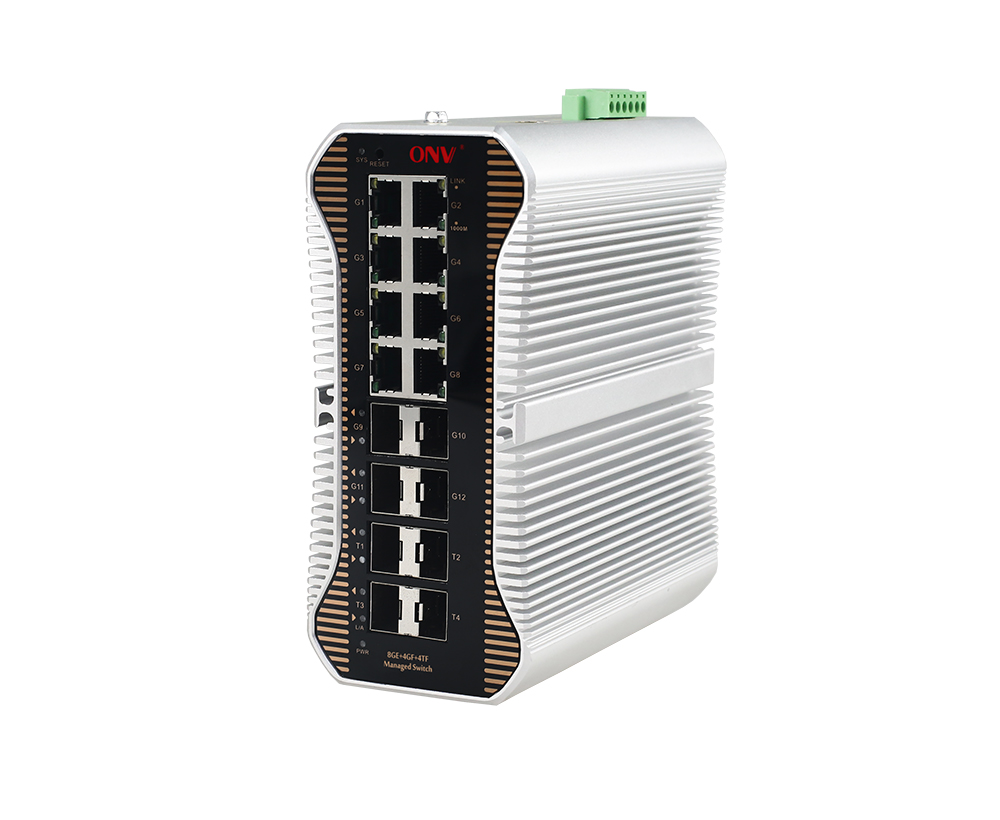

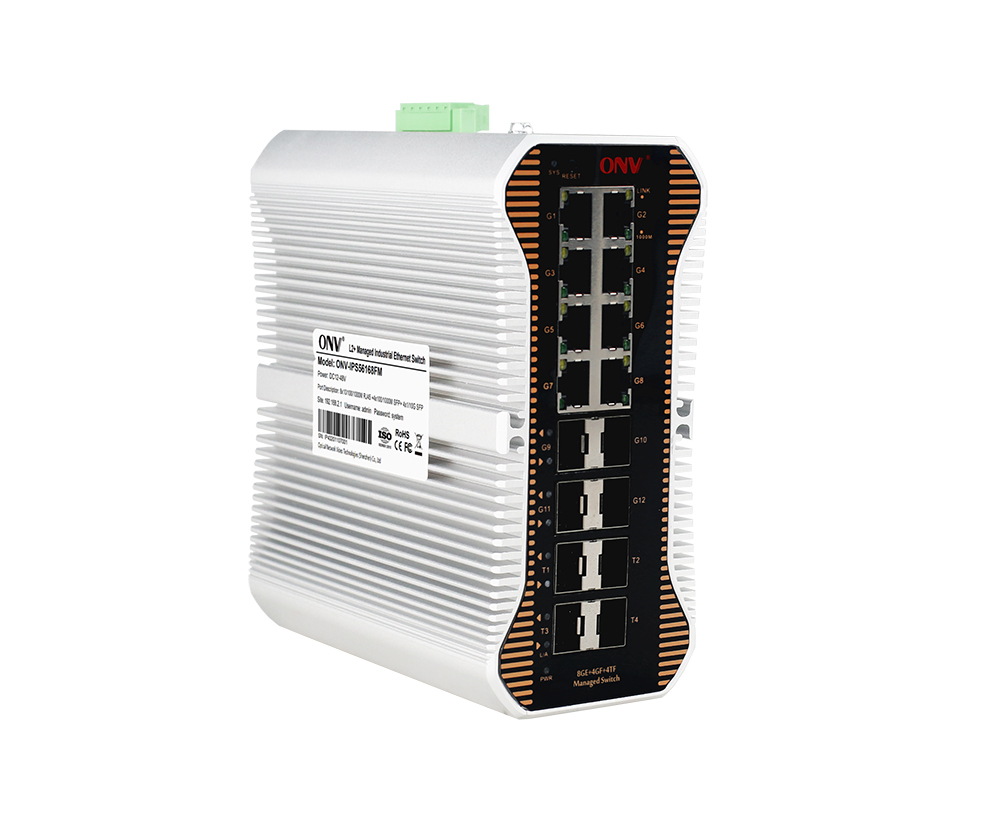

Modèle： ONV-IPS56168FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Il soutient la double entrée d'alimentation CC et montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS56168FM est une liaison montante 10G L2 + a contrôlé le commutateur industriel de fibre d'Ethernet indépendamment développé par ONV. Il a les ports RJ45 8*10/100/1000Base-T adaptatifs et les ports de fibre de SFP de liaison montante de 4*100/1000Base-X et les ports de fibre de la liaison montante SFP + de 4*1/10G. Chaque expédition de fil-vitesse de soutien de port.

Le ONV-IPS56168FM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/ IPV6, le transfert d'itinéraire statique, des mécanismes de protection de sécurité complets, des politiques ACL/ QoS complètes et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. La communication peut être rapidement rétablie lorsqu'un réseau unidirectionnel échoue Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application sont effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. La ONV-IPS56168FM suit la conception de produits industriels et les matériaux. La coque en alliage d'aluminium améliore la dissipation de la chaleur et a une excellente adaptabilité de l'environnement industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Protection IP40, double alimentation redondante, faible consommation d'énergie et pas de ventilateur, garantie de 5 ans. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour établir un réseau de communication économique, efficace, stable et fiable.

CARACTÉRISTIQUE

Accès de gigabit, liaison montante de port de fibre de SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Prise en charge du port RJ45 Gigabit et de la combinaison de port SFP + de liaison montante 1/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des affaires

◇SoutienIRéseau ndustrial d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolement portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC,EtRoHS.

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienEt L/A.

◇Faible consommation d'énergie,NonFan, coquille en aluminium, excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS56168FM	L2 +Géré industriel EThernetCommutateur de fibre avec8* 10/100/1000Ports RJ45 MEtPorts de fibre de SFP de liaison montante de 4100/1000MEt 41/10GLiaison montante SFP+FibrePorts.Il soutient la double entrée d'alimentation CC et le montage sur rail DIN.	24W/36W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	16-PortLiaison montante 10GL2 +Industriel géréEThernetCommutateur	1	ENSEMBLE
	Ligne de conversion d'adaptateur de RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, 1.25G fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km, interface de Sc, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, 1.25G fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutien DDM, prise chaude de soutien et traction.	PC
10G Module optique	6630-G	Module optique industriel de SFP +, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	7832-33-G	Module optique industriel de SFP +, 10G fibre simple unimodale TX1330nm/RX1270nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC
	7832-27-G	Module optique industriel de SFP +, fibre 10G simple unimodale TX1270nm/RX13300nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM, prise chaude de soutien et traction.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

24Alimentation d'énergie industrielle de rail de W DIN

GWS-DP24-24

DDANSRail24W ensemble unique d'alimentation de puissance de sortie

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS56168FM
InterfaceCHaracteristics
FixePORT	1 * RS232 console port (115200, N, 8,1) Port de commutateur d'alarme de panne de courant (DÉFAUT) 41/10GLiaison montante SFP Ports de fibre (données) 810/100/1000Base-TRJ45Ports (données) Ports de fibre de la liaison montante SFP de 4100/1000Base-X(Données) 2 DC12-48V ports d'entrée (prend en charge la protection de connexion inverse)
Port Ethernet	Appui 10/100/1000Base-T du port 1-8(X)Auto-adaptation MDI/ MDI-X à auto-détection, full/ half duplex
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	1/le port de fibre optique de 10G SFP, par défaut aucun incluent les modules optiques (module optique unimodal/multimode d'ordre facultatif, fibre simple/double fibre. LC)
Extension du port optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500M,850nm/ 0-300M (10G) Monomode: 1310nm/ 0-40Km, 1550nm/ 0-120Km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEEE802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	128Gbps
Expédition Taux @ 64 octet	77,38 Mpps
CPU	800MHz
DRAM	1Gb
FLASH	128Mb
MAC	16K
Mémoire de tampon	12Mb
Cadre Jumbo	12KB
LEDIndicateur	Système: SYS (vert),Réseau: Lien (jaune),Port de fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
Alimentation électrique
Consommation de puissance	Veille<8W,Plein lOad af<15W
WOrkingVOltage	DC12-48V, 6Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien.
Alimentation électrique	Non, facultatif24V/24W Alimentation électrique industrielle
Paramètre physique
Opération TEMP /Humidité	-40~+75°C,5%~90% RHSans condensation
TEMP Stockage /Humidité	-40~+80°C,5%~95% RHSans condensation
Dimension(L * W * H)	16615075mm
Poids net/brut	1.8Kg/2.1Kg

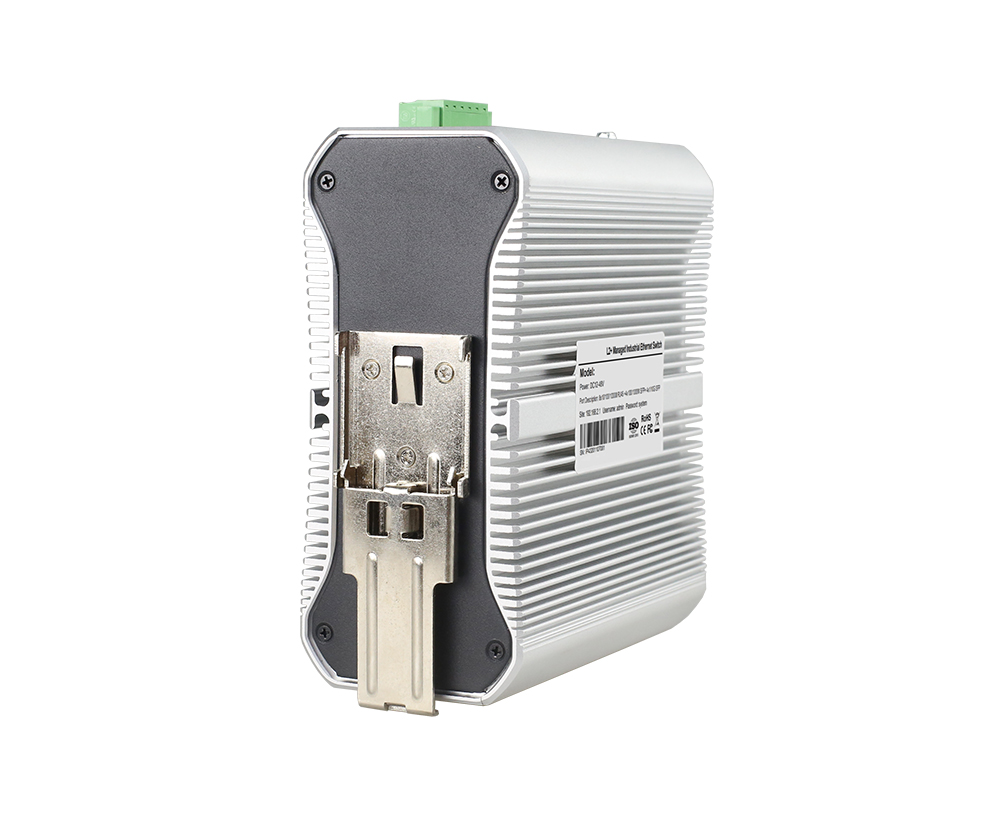

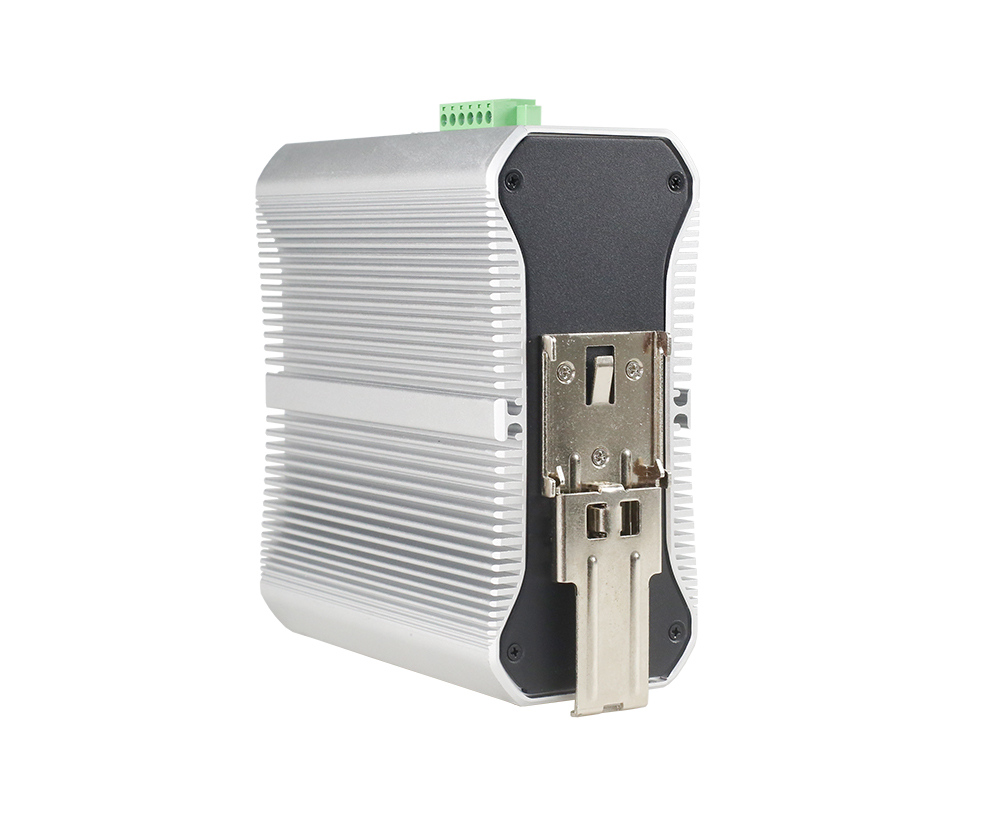

Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration),IEC60068-2-32 (chute libre),IEC60068-2-27 (anti-choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (Full duplex) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Configuration de trame Jumbo, le plus grand octet 12000 Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité de 16Kbps et un maximum de 1Gbps
Caractéristiques de la couche 3	Protocole ARP, max 1024 entrées Route statique, RIPv1/v2,RIPng,OSPFv1/v2,OSPFv3 Fonction de gestion réseau L2, gestion IPv4/IPv6 à double pile
VLAN	VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
PortAGgrégation	LACP, Agrégation statique Max8Groupes d'agrégation et maximum 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)
Réseau en anneau ERPS	Soutenez le réseau d'anneau d'ERPS, temps auto-curatif de réseau d'anneau est moins que 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Anti attaque DoS, suppression de message de diffusion de port IP Source Guard fonction, AAA et RADIUS certification Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP Isolement de port, garde de source d'IP, fonction de limite de vitesse de message d'ARP
DHCP	Client DHCP,Surveillance DHCP,DHCPServeur
Gestion	Gestion du réseau Web (https) Protocole de découverte de couche de liaison (LLDP) Affichage du statut d'utilisation instantanée de la CPU Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Vérification de l'état du câble, détection Ping, journal de travail du système Gestion de cluster de la plate-forme NMS ONV (SNMP LLDP) Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier de SFTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
