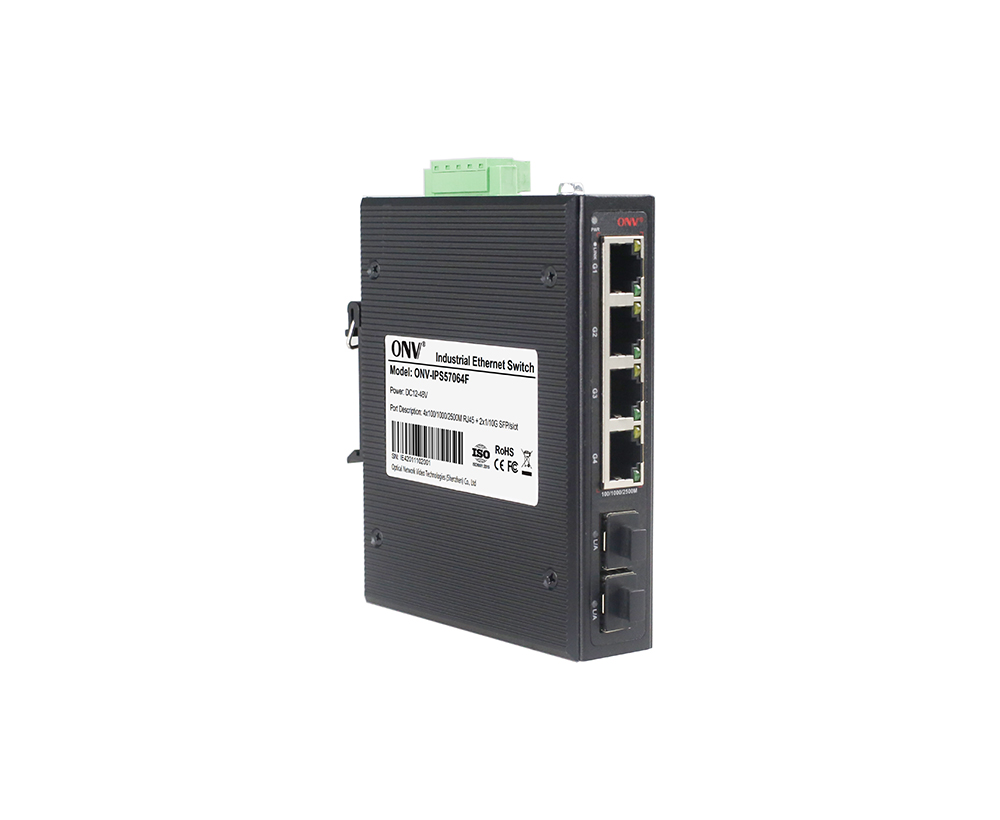

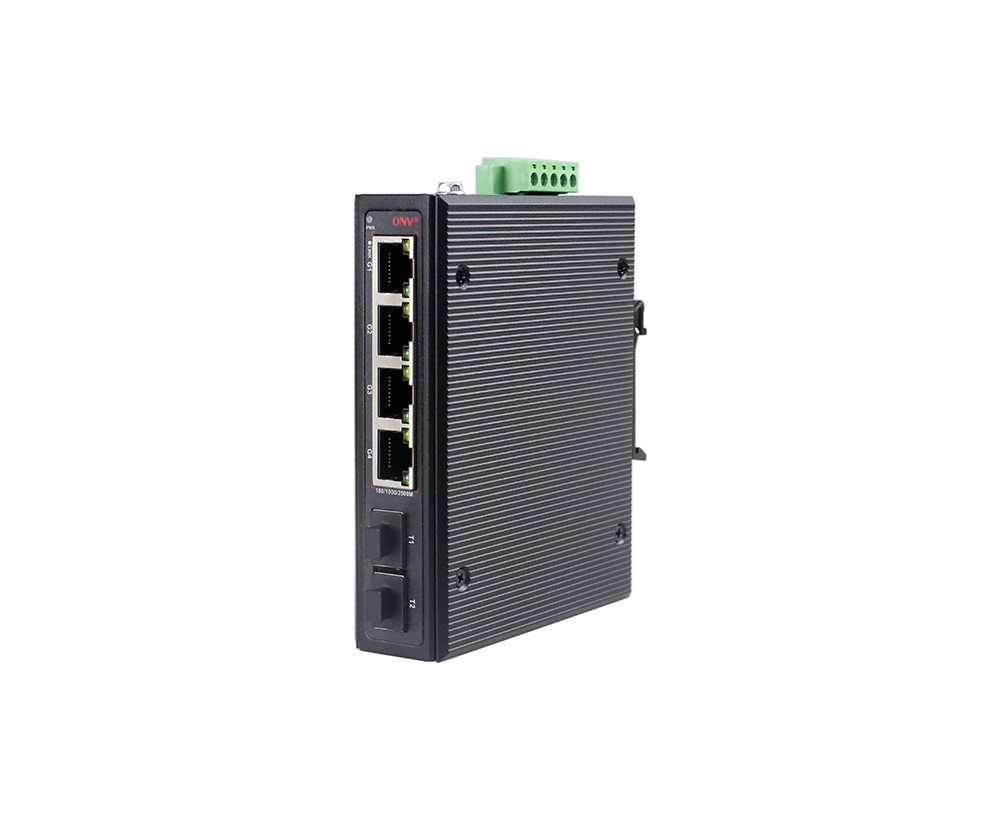

Le ONV-IPS57064F est un commutateur industriel ultra-rapide de fibre de l'Ethernet 2.5G indépendamment développé par ONV. Il a 4*10/100/1000/2500Base-T ports RJ45 adaptatifs et 2*1/2.5/10G ports de fibre de la liaison montante SFP +. Chaque port peut soutenir la ligne-débit expédiant.
La ONV-IPS57064F suit les matériaux de conception des produits industriels, et la coquille est faite d'alliage d'aluminium pour augmenter la dissipation thermique, qui a l'excellente adaptabilité environnementale de champ industriel (stabilité mécanique, adaptabilité d'environnement climatique, adaptabilité électromagnétique d'environnement, etc.), niveau IP40 de protection, double alimentation d'énergie de soutien, consommation de puissance faible, Et 5 ans de garantie. Le commutateur industriel convient à la construction de réseaux de communication rentables, stables et fiables dans des scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie énergétique, les mines, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
2.5G accès, port de fibre de liaison montante 1/2.5G/10G SFP +
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇Prise en charge du port RJ45 2.5G et de la combinaison de port fibre SFP + 1/2.5/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.
Stable et fiable
◇CCC, CE, FCC, RoHS.

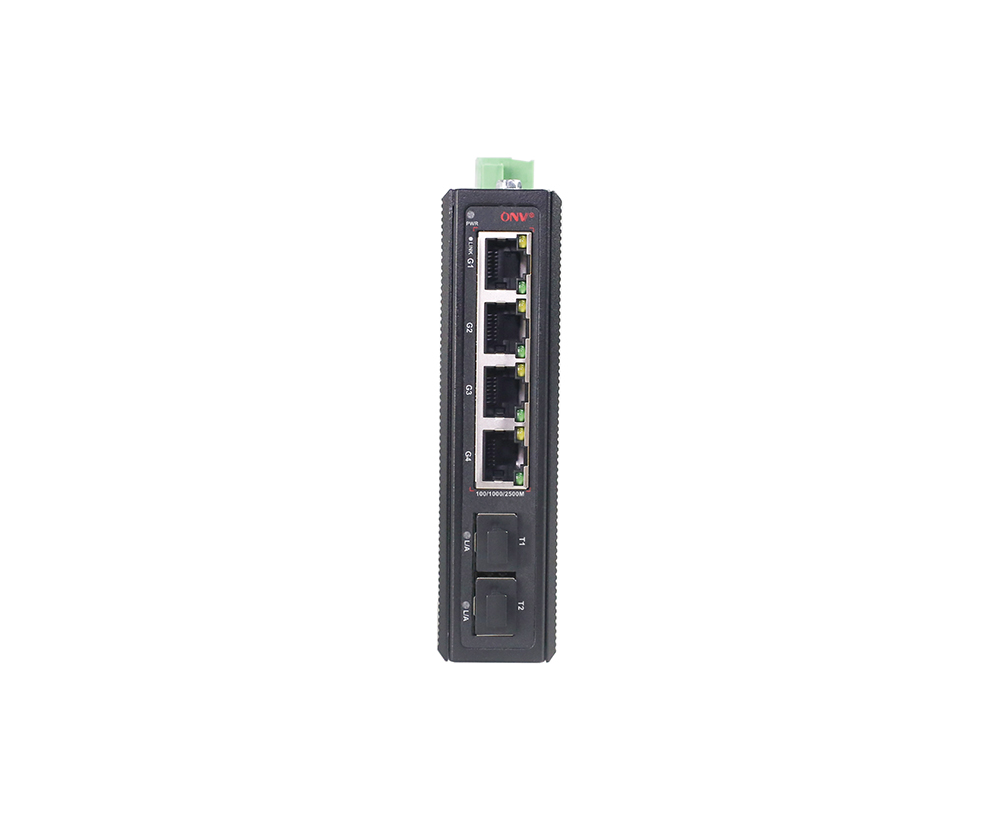

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de L/A.
◇Consommation de puissance faible, aucune fan, coquille d'alliage d'aluminium,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS57064F |
L'UAGéré industriel EThernetCommutateur de fibre avec4* 10/100/1000/2500Ports M RJ45 et2*1/2.5/Liaison montante 10G SFP +FibrePortS.Il sUpport double entrée d'alimentation CC et montage sur rail DIN. |
24V/24W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
6-Port 2.5G industriel EThernetCommutateur |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, 1.25G fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Numéro de modèle: 2613-R-G |
Module optique industriel de SFP, 1.25G fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-SC-G |
Module optique industriel de SFP, 1.25G fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
Module optique industriel de SFP, 1.25G fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
10G Module optique |
6630-G |
Module optique industriel de SFP +, 10GMDouble fibre ulti-mode 850nm, distance de transmission: 300m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
7832-G |
Module optique industriel de SFP +, 10GSDouble fibre 1310nm, distance de transmission d'ingle-mode: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-33-G |
Module optique industriel de SFP +, 10GSFibre simple à mode unique TX1330nm/RX1270nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-27-G |
Module optique industriel de SFP +, 10GSFibre simple à mode unique TX1270nm/RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V-240V 50-60Hz, 0.35A Tension de sortie: DC24V,1.0A La température d'opération:-40 ℃ à + 70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS57064F |
|
Caractéristiques de l'interface |
|
|
Port fixe |
Ports de fibre de la liaison montante 2*1/2.5/10G SFP (données) Ports de 4*10/100/1000/2500Base-T RJ45 (données) 2 ensemble de V, ports V-redondants d'alimentation CC (terminal de Phoenix de 5 bornes) |
|
Port Ethernet |
Auto-détection de l'appui 10/100/1000/2500Base-T du port 1-4, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) 2500BASE-T: Cat6A ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-500m, 2.5G/10G /0-300m Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
|
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T, |
|
Mode de transmission |
Stocker et en avant (vitesse de fil complet) |
|
Capacité de commutation |
60Gbps (non bloquant) |
|
Expédition Taux @ 64 octet |
44.64Mpps |
|
MAC |
4K |
|
Mémoire de tampon |
4Mbit |
|
Cadre Jumbo |
12KB |
|
Indicateur de LED |
Puissance: PWR (vert), Réseau: Lien (jaune), Port fibre: L/A (vert) |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <3W, pleine charge <10W |
|
Tension fonctionnante |
DC12-48V, terminal industriel de Phoenix de 5 bornes, protection d'anti-inverse de soutien. |
|
Alimentation électrique |
Non, en option 24V/24W alimentation industrielle |
|
Paramètre physique |
|
|
Opération TEMP/Humidité |
-40 ~ + 75 °C, 5% ~ 90% RH sans condensation |
|
TEMP/Humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
|
Dimension (L * W * H) |
119*100*30mm |
|
Poids net/brut |
0,4 kg/0,5 kg |
|
Installation |

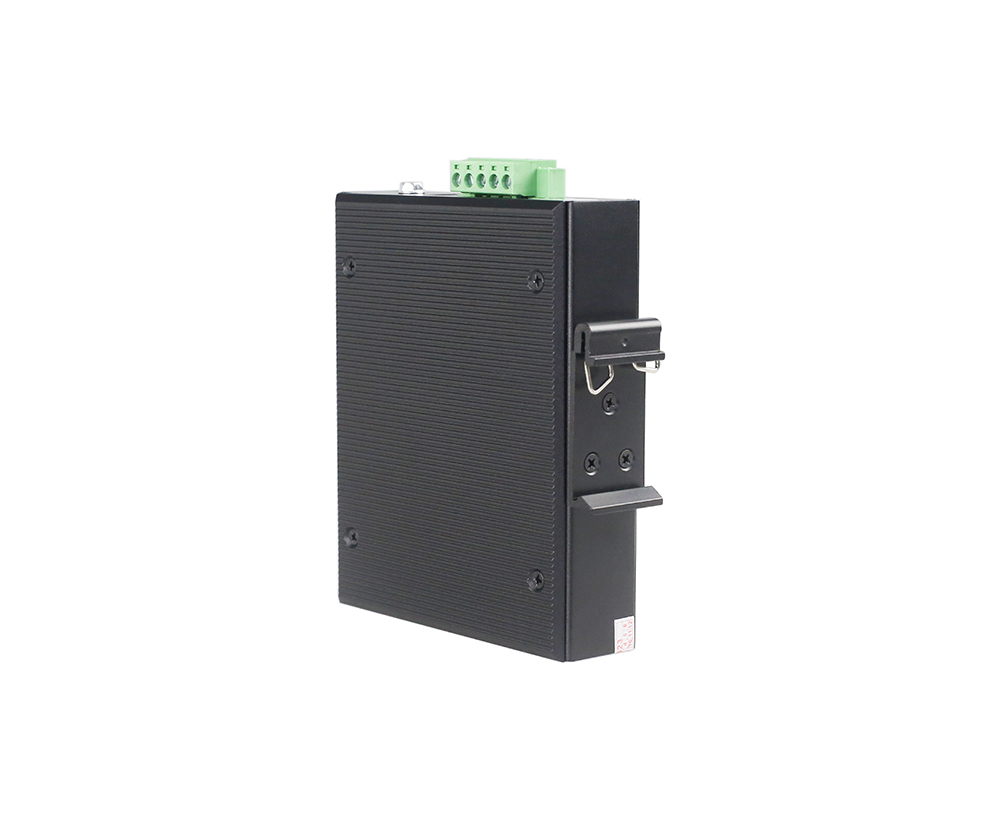

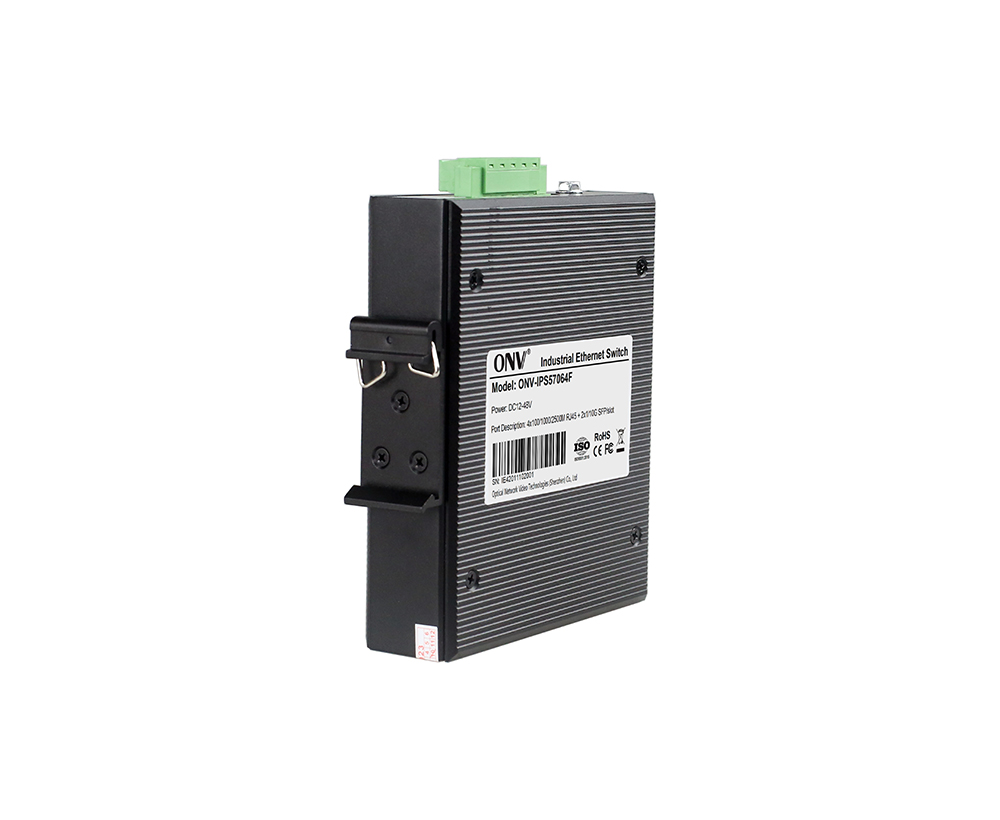

Bureau, rail DIN 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
