Commutateur Ethernet industriel géré Gigabit 52 ports L2

Modèle： ONV-IPS33052FM

L2 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il intégré alimentation et prend en charge 2AC DC entrée d'alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

LeONV-IPS33052FMEst unGigabitGéré industriel EThernetFibreCommutateur indépendamment développé par ONV. Il a48* 10/100/1000Base-T adaptatifPorts RJ45 et 4 *100/1000Base-XLiaison montantePorts de fibre de SFP. Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS33052FMAFonctions de gestion de réseau L2 +. Il estPeutGestion de soutien IPV4 et expédition statique de routage, mécanismes complets de protection de sécurité, ACL complet/Politiques de QoS, et fonctions riches de VLAN, le rendant facile à gérer et maintenir. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rétablie rapidement pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion d'alimentation PoE, le contrôle de flux de ports, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

Accès de gigabit, liaison montante SFPFibrePort

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez le port du gigabit RJ45 et le port de fibre de SFP de liaison montante pour répondre aux exigences de mise en réseau de divers scénarios.

ForteCapacité de traitement des affaires

◇Appui IEEE 802.1Q VLAN.

◇Ring réseau RSTP spanning tree protocole élimine couche 2 boucles et réalise lien de sauvegarde.

◇SoutienIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

◇Soutenez QoS, trois modes prioritaires basés sur le port, 802.1P et DSCP-basé, et quatre algorithmes de planification de file d'attente: SP, WRR, etWFQ.

◇L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante du lien, réalisent l'équilibrage de charge et la sauvegarde du lien, et améliorent la fiabilité du lien.

◇Prend en charge ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps afin de fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Adoptez l'alimentation d'énergie auto-développée et redondante pour fournir la puissance de sortie stable à long terme.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Consommation de puissance faible, aucun ventilateur, logement en acier galvanisé en métal,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Surveillance CPU, surveillance de la mémoire, EtDétection ping.

◇SLes journaux ystem et les statistiques de trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet,Et d'autres méthodes diversifiées de gestion et d'entretien.

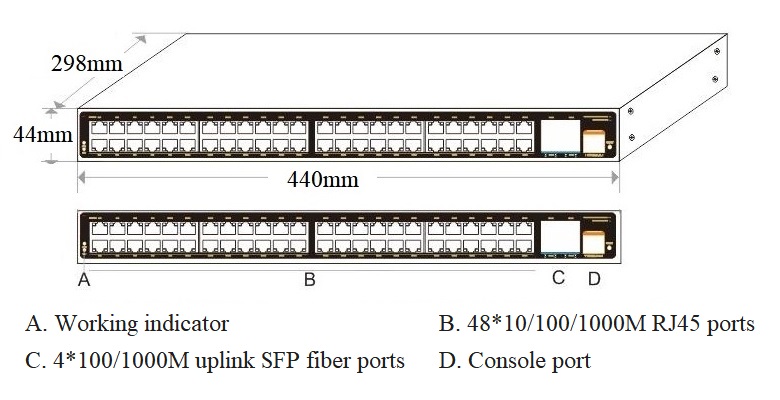

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS33052FM	L2 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 4810/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Il intégré alimentation et prend en charge 2AC DC entrée d'alimentation et 1U/19 "installation de l'armoire.	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré Gigabit 52 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Kit de montage (oreille de montage)	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33052FM
Caractéristiques de l'interface
FixePORT	1 * Port de la console (115200,N,8,1) Commutateur d'alarme de puissance-(DÉFAUT) 2 * ports d'entrée de puissance AC100-240V Ports de 4810/100/1000Base-T RJ45 (données) 4100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 * ports d'entrée de puissance DC12-48V (protection anti-inverse de soutien)
Port Ethernet	Le port 1-48 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	104Gbps (non bloquant)
Expédition Taux @ 64 octet	77.38Mpps
CPU	750MHz
DRAM	1G
FLASH	256M
MAC	16K
Mémoire de tampon	12M
LEDIndicateur	Puissance: PWR (jaune), Système:SYS(Jaune),Réseau: Lien/Loi(En)YEllow), Port de fibre: L/A(En)GReen (Reen)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur de réinitialisation pendant 10s et relâchez-le pour restaurer les paramètres d'usine
Alimentation électrique
PWR total/tension d'entrée	60W/ (En)AC100-240V)
Consommation de puissance	Veille<35W,Chargement complet<60W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 0.65A
Alimentation électrique	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC12-48V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Opération TEp/Humidité	-40~+75°C,5%~90% RHSans condensation
Stockage TEp/Humidité	-40~+85 °C,5%~95% RHSans condensation
Dimension(L * W * H)	44029844mm
Poids net/brut	4,3 kg/5,1 kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2(ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (Full duplex) Suppression de la tempête de diffusion basée sur le débit du port Gestion du trafic en temps réel de port (intervalle d'écoulement) Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps
Caractéristique L3	Itinéraire statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur port (4K), VLAN basé sur le protocole IEEE802.1q, configuration de port d'Access, tronc, hybride
Agrégation de port	Agrégation dynamique LACP, agrégation statique, Max 26 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP Snooping v1/v2
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS Algorithme de planification de file d'attente (SP, WRR, WFQ) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur l'écoulement, files d'attente 8 * Output de chaque port
ACL	ACL basé sur port et VLAN-livré La fonction de filtrage L2-L4 de paquet peut apparier les 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement de port, suppression de message d'émission de port Certification IEEE802.1X basée sur port et Mac Gestion hiérarchique utilisateur et protection par mot de passe Certification AAA et RADIUS, protection de l'adresse IP source
DHCP	Client DHCP, surveillance DHCP
Gestion	Gestion du réseau Web (https), détection Ping Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération d'un clic, état d'utilisation CPU en temps réel de vue Protocole LLDP (Link Layer Discovery Protocol), journal de travail système Configuration console/telnet et CLI, SNMP V1/V2/V3 Horloge de NTP, téléchargement de dossier de HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
