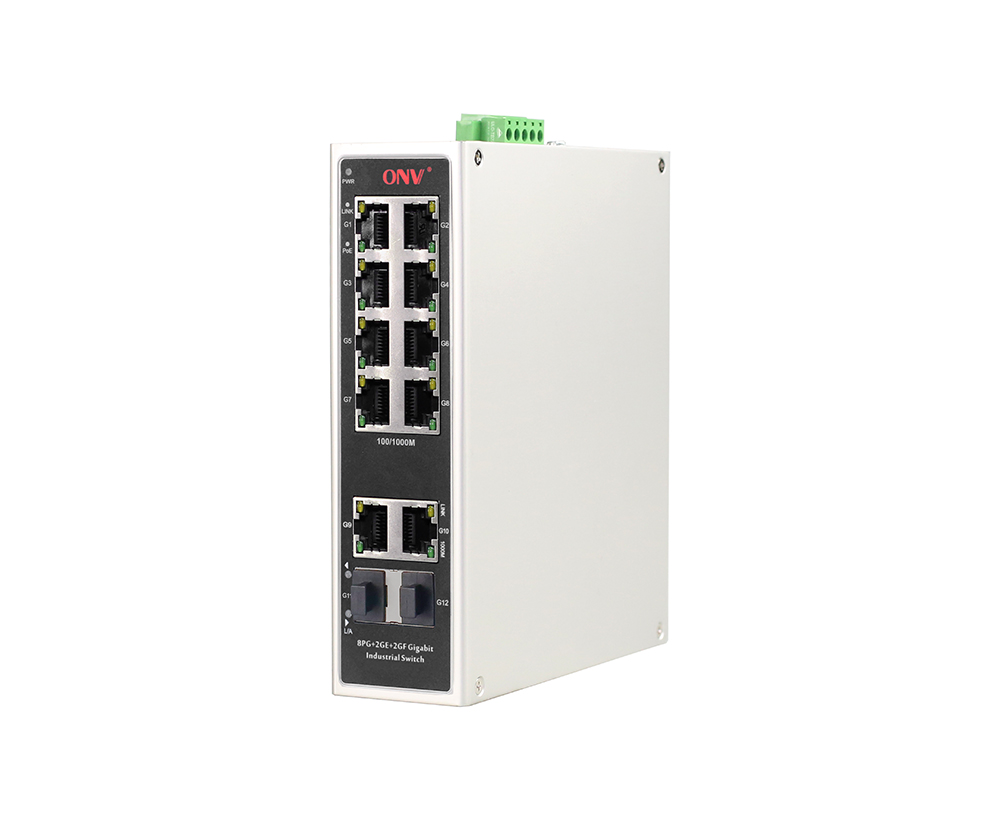

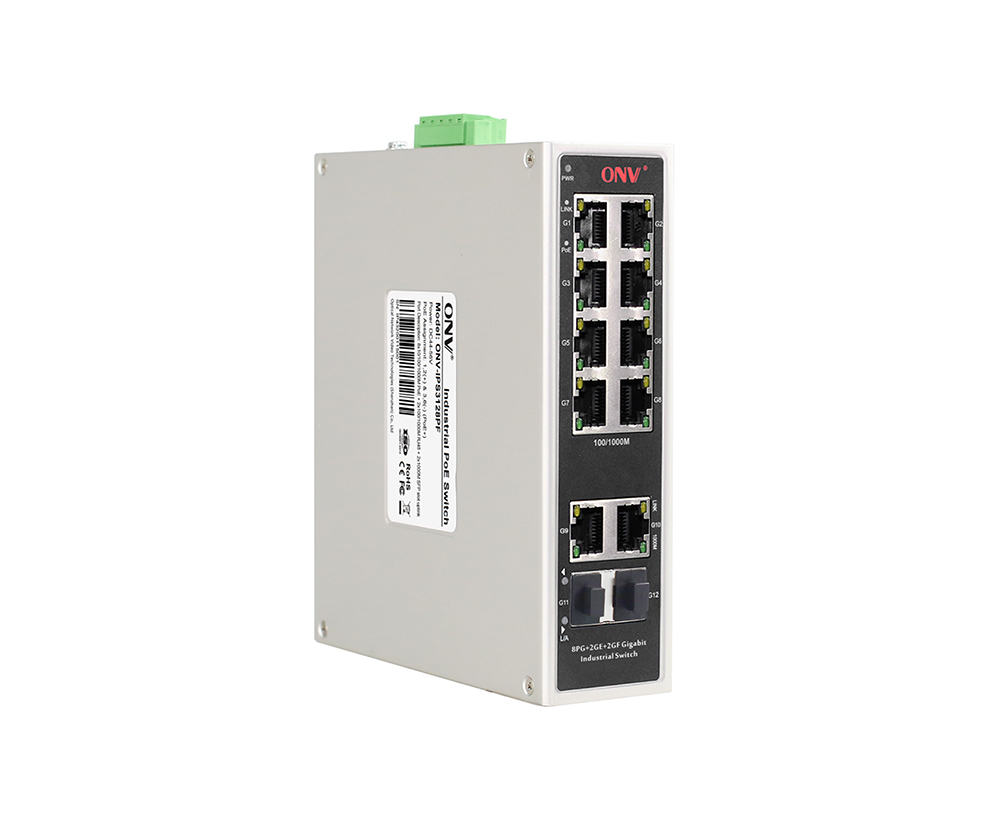

Commutateur PoE industriel Gigabit 12 ports

Modèle： ONV-IPS3128PF

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 10*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC (terminal Phoenix) et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

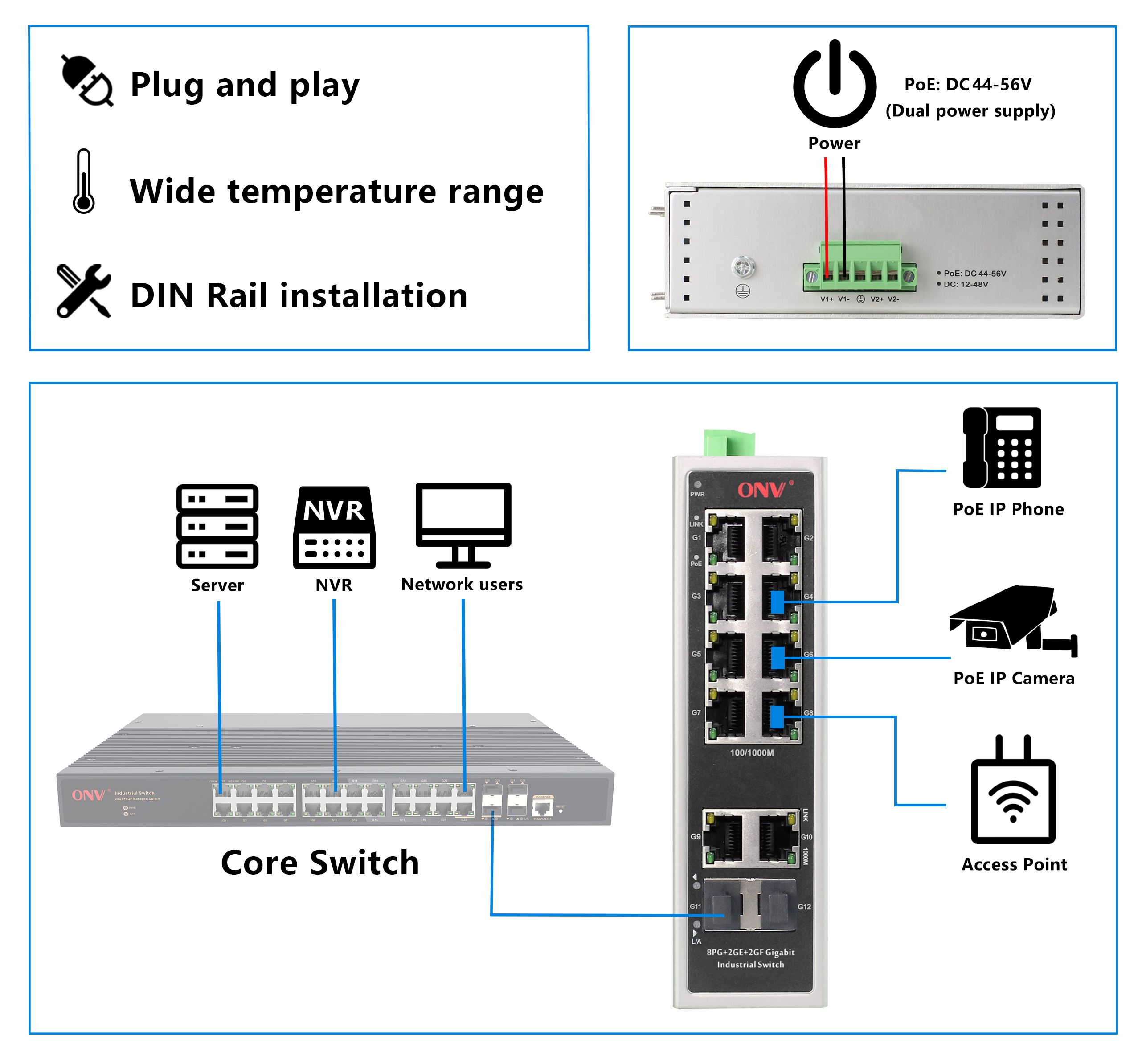

Le ONV-IPS3128PFEst unGFibre industrielle de PoE d'igabitCommutateur indépendamment développé par ONV. Il a10* 10/100/1000Base-T adaptatifPorts RJ45Et 2 * 1000Base-XLiaison montantePorts de fibre de SFP.Port 1-8Peut soutenir IEEE802.3Af/à la norme PoEEt sPuissance de PoE d'ingle-port jusqu'à 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇Ligne non bloquante expédition de vitesse de soutien.

◇Soutenez le contrôle de flux duplex d'IEEE802.3x et le contrôle de flux semi-duplex de contre-pression.

◇SUpportGigabitRJ45PortEtSFP pORTCombinaison, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇810/100/1000Les ports RJ45 Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

STableauANdREliable

◇CCC,CE, FCC, RoHS.

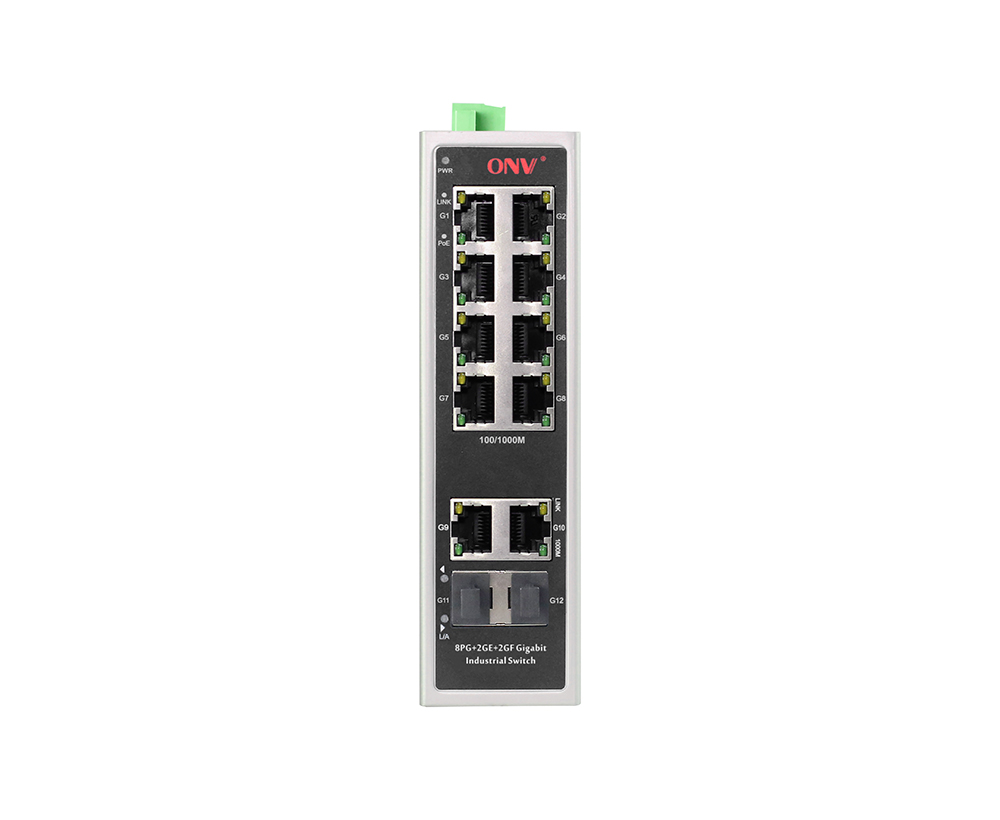

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

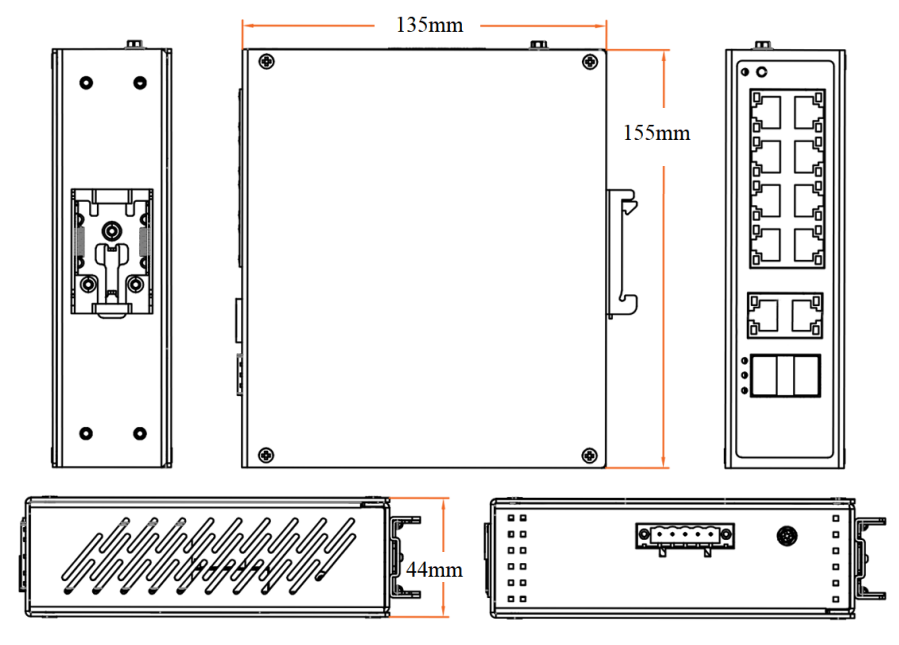

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3128PF	Commutateur PoE industriel non géré avec10* Ports de 10/100/1000M RJ45 et 2*1000MLiaison montanteSFPFibrePorts. Port 1-8Peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation redondante DC (terminal Phoenix) et un montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	12-portGCommutateur industriel de PoE d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC

POWER FOURNITURE

Produit

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3128PF
Caractéristiques de l'interface
Port fixe	Liaison montante 2 * 1000Base-X Ports fibre SFP (données) 210/100/1000Base-T ports de la liaison montante RJ45 (données) Ports de 810/100/1000Base-T PoE (données/ Puissance) 2 ensembleSV, alimentation CC V-redondantePort(5P)IndustrielTerminal de Phoenix
Port Ethernet	PortG1-G10Appui 10/100/1000Base-T(X) auto-détection, plein/ Semi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	24Gbps(Non bloquant)
Expédition Taux@ 64 octet	17,86 Mpps
MAC	2K
Mémoire de tampon	2M
Cadres Jumbo	9.2K
Indicateur de LED	Puissance: PWR (GReen (Reen),Réseau: Lien (En)YEllow),PoE: PoEG1-G8(En)GReen (Reen),Port de fibre: G11-G12(En)GReen (Reen)
PoE et alimentation
Port PoE	Port 1-8
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Puissance maximum par port	30W,IEEE 802.3 Af/à
Consommation de puissance	Veille <8W,Chargement completAf<120W,À <240W
Tension d'entrée/interface	DC44 à 56V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension	15513544mm
Poids net/brut	0,6 kg/ 0.8Kg

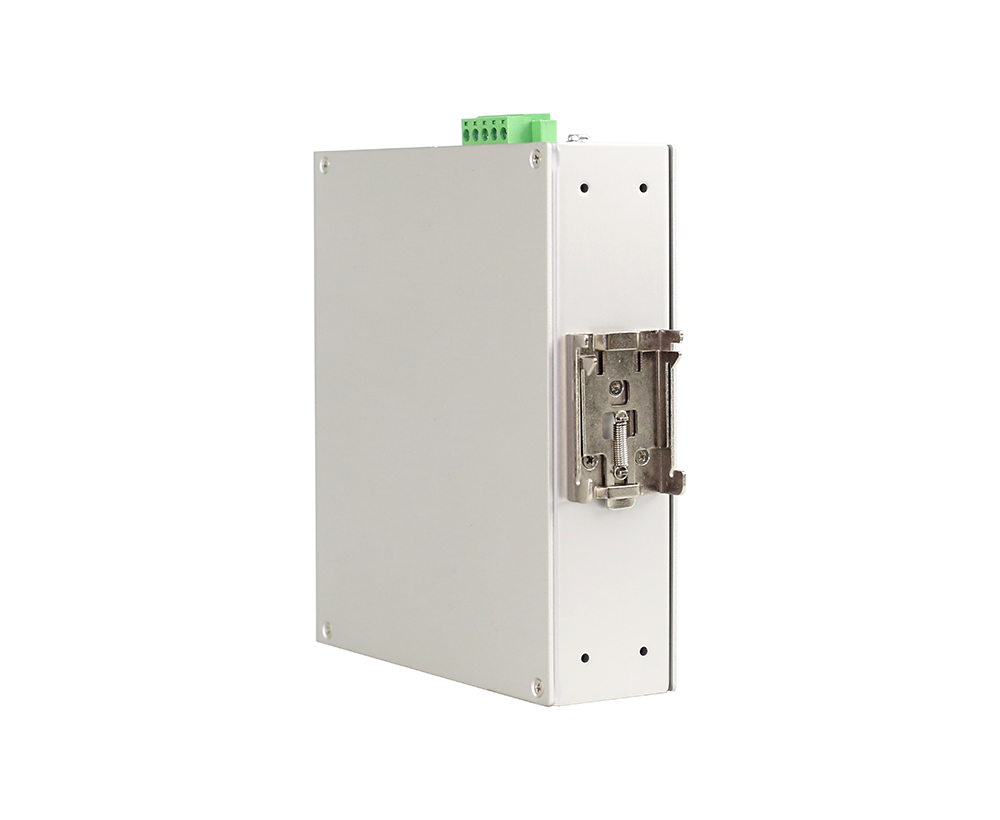

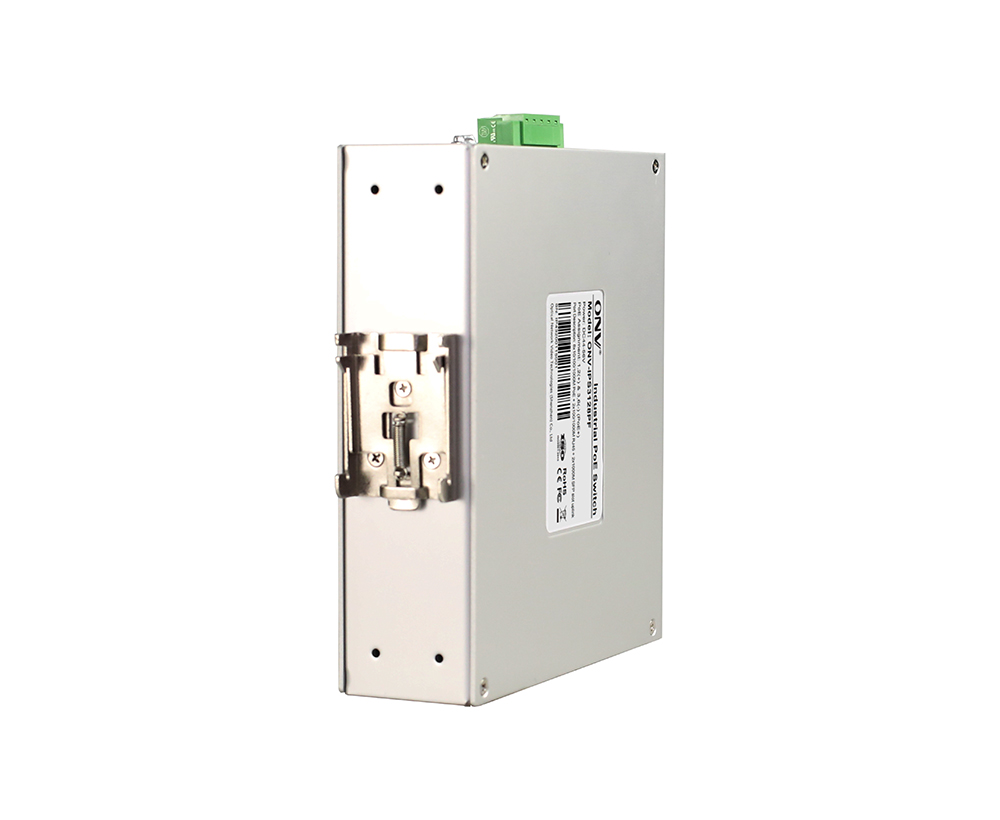

Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
