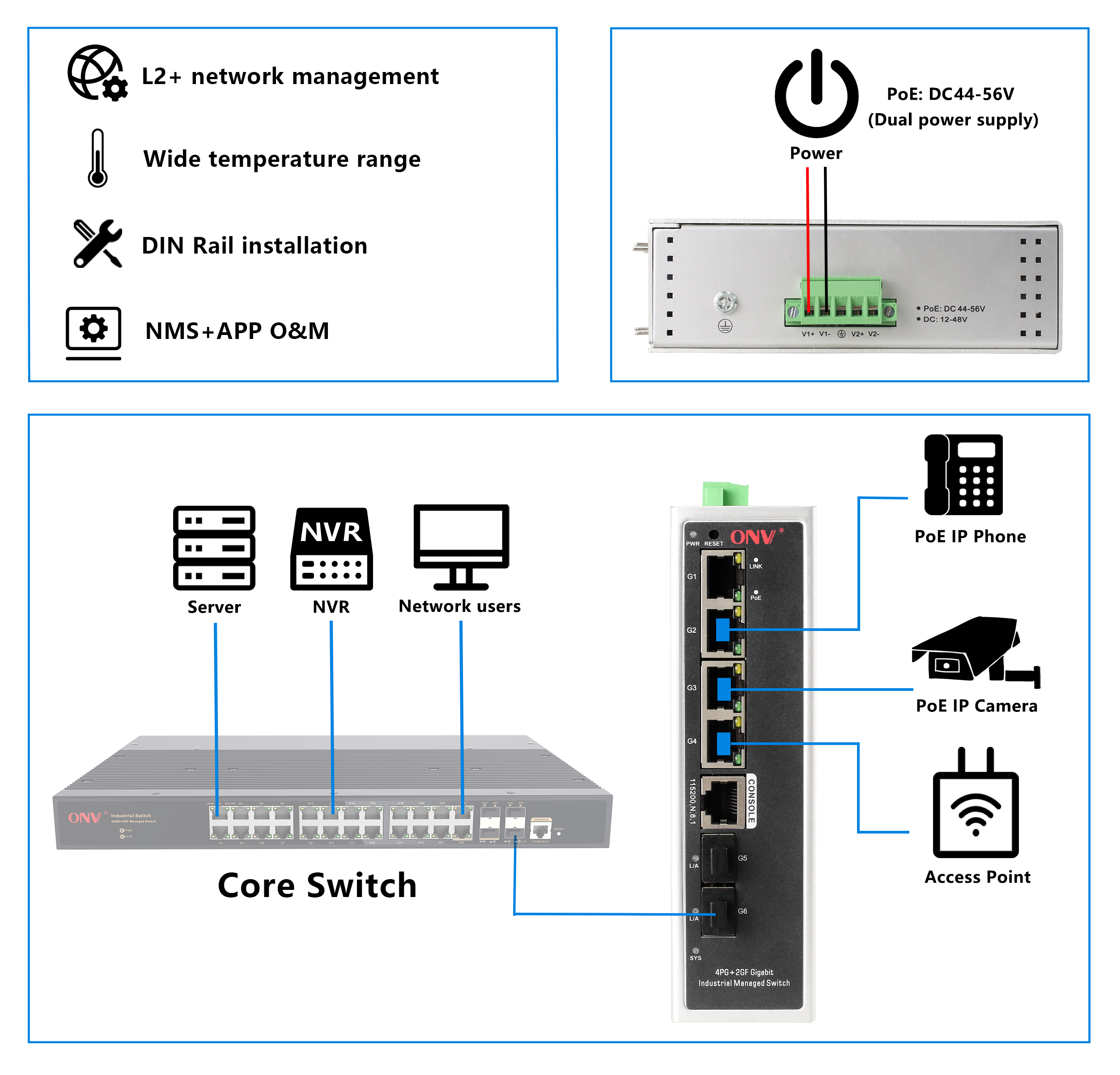

Application
Documents
Produits connexes

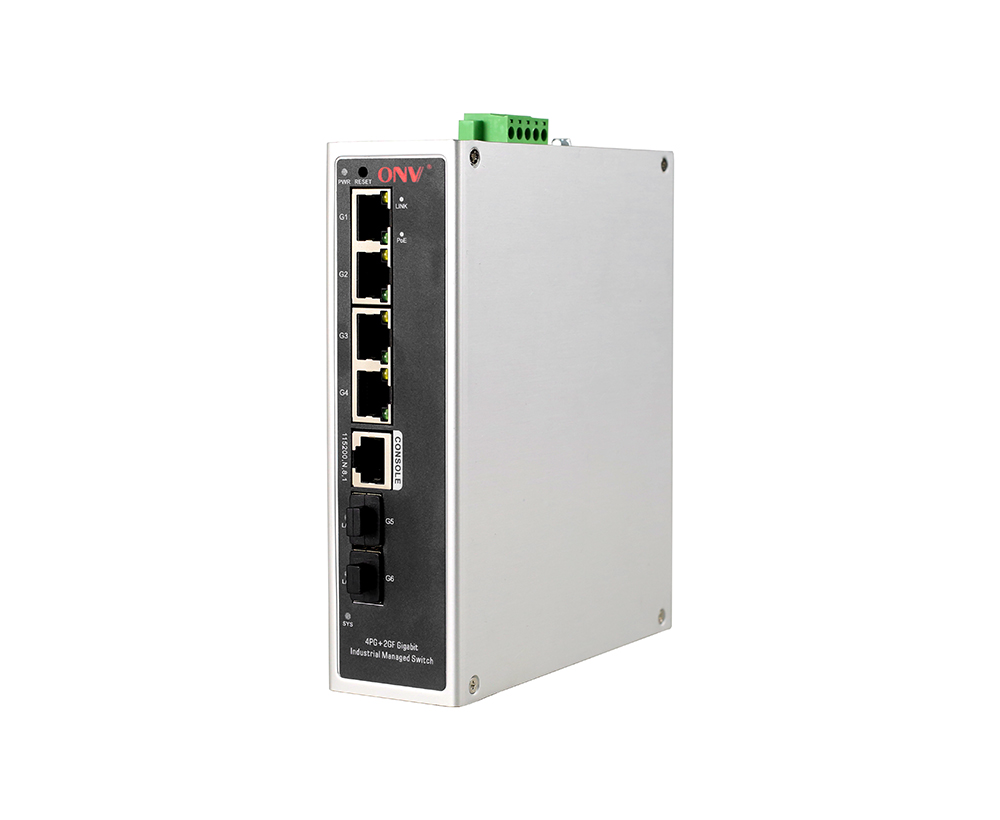

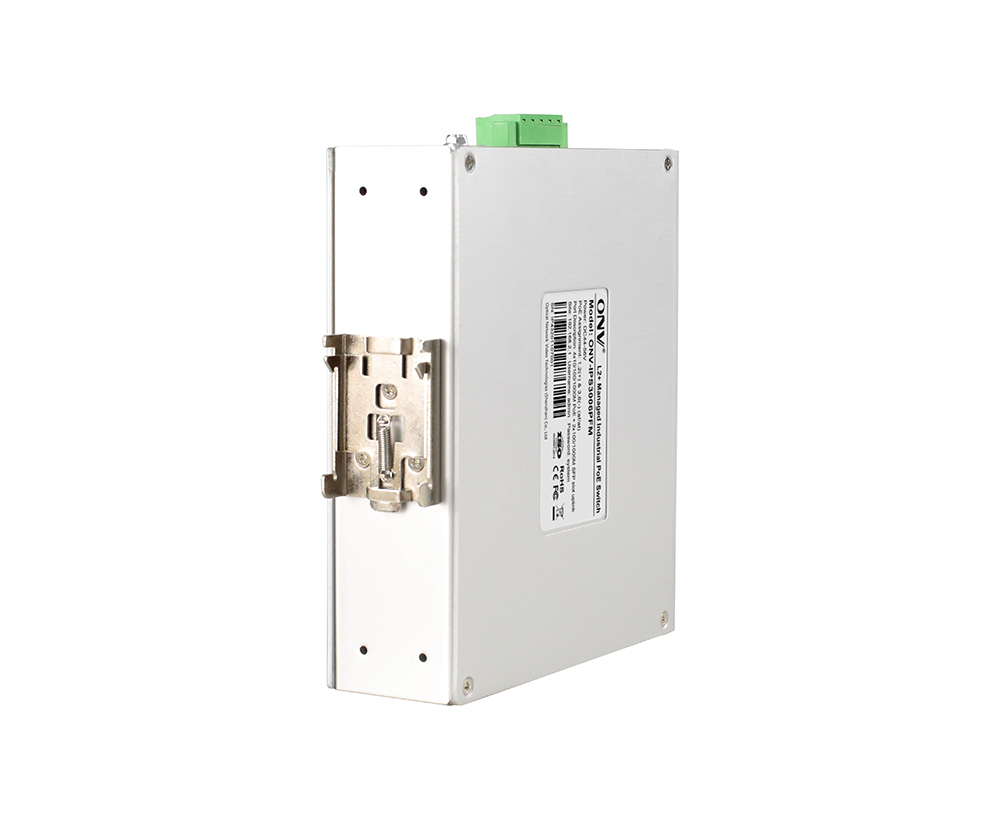

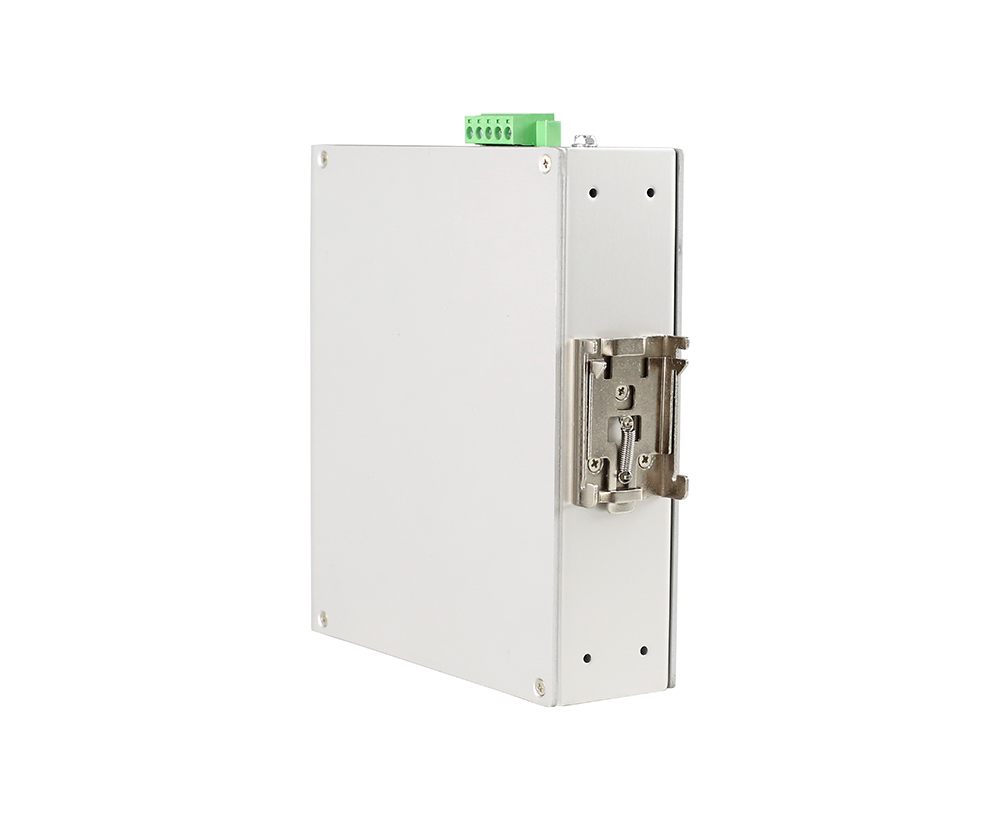

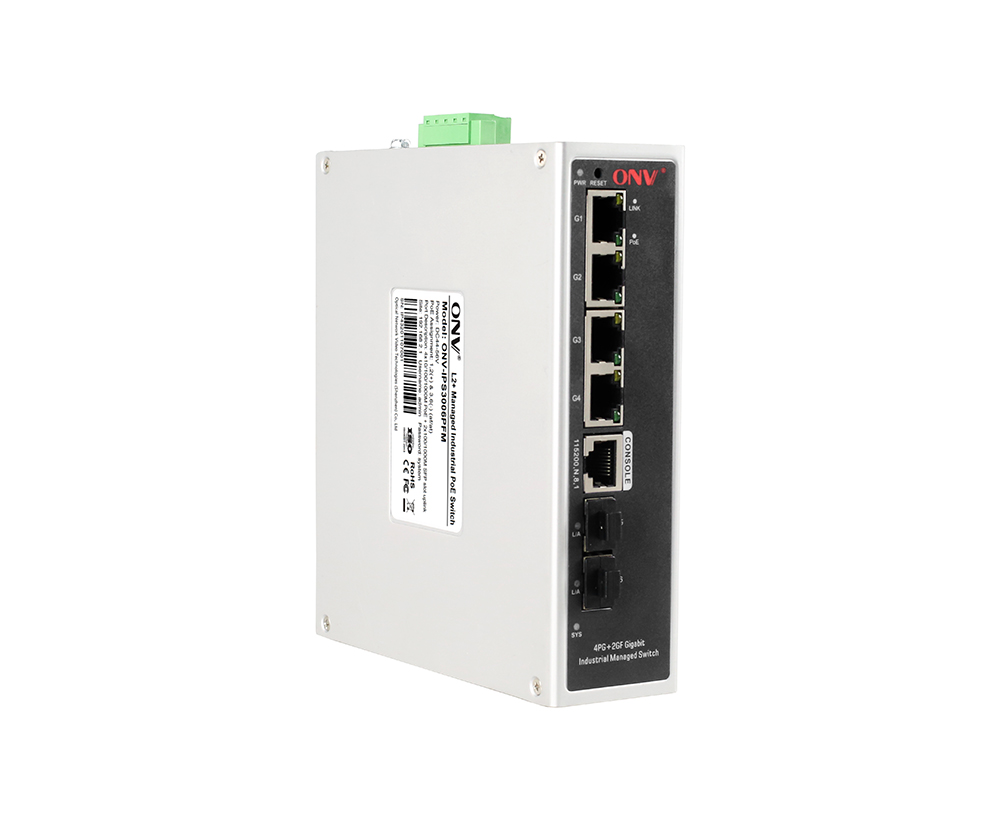

APERÇU

LeONV-IPS3006PFMEst un commutateur industriel contrôlé par gigabit de fibre de PoEDéveloppé indépendamment par ONV. Il a 4*10/100/1000M ports RJ45 adaptatifs etPorts de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE et la puissance du simple-port PoE jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment unRéseau de communication rentable, stable, et fiable.

Le ONV-IPS3006PFM dispose de fonctions de gestion réseau L2 +. Il estPeutGestion de soutien IPV4 et expédition statique de routage, mécanismes complets de protection de sécurité, ACL complet/Politiques de QoS, et fonctions riches de VLAN, le rendant facile à gérer et maintenir. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rétablie rapidement pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion d'alimentation PoE, le contrôle de flux de port, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

Accès Gigabit

◇Ligne non bloquante expédition de vitesse de soutien.

◇Soutenez le contrôle de flux duplex d'IEEE802.3x et le contrôle de flux semi-duplex de contre-pression.

◇Soutenez le port RJ45 de gigabit et la combinaison de port de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à la norme d'alimentation d'énergie d'IEEE 802.3 af/at PoE, identifiez automatiquement l'équipement de PoE pour l'alimentation d'énergie.

◇Fonction de gestion de réseau de PoE de soutien, visionnement de statut de puissance de port, etc. par la configuration de gestion de réseau.

◇Les ports RJ45 4*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Forte capacité de traitement des affaires

◇Appui IEEE 802.1Q VLAN.

◇Ring réseau RSTP spanning tree protocole élimine couche 2 boucles et réalise lien de sauvegarde.

◇Prise en charge IGMP Snooping V1/V2 pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

◇Soutenez QoS, trois modes prioritaires basés sur le port, 802.1P et DSCP-basé, et quatre algorithmes de planification de file d'attente: SP, WRR, et WFQ.

◇L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante du lien, réalisent l'équilibrage de charge et la sauvegarde du lien, et améliorent la fiabilité du lien.

◇Prend en charge ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps afin de fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

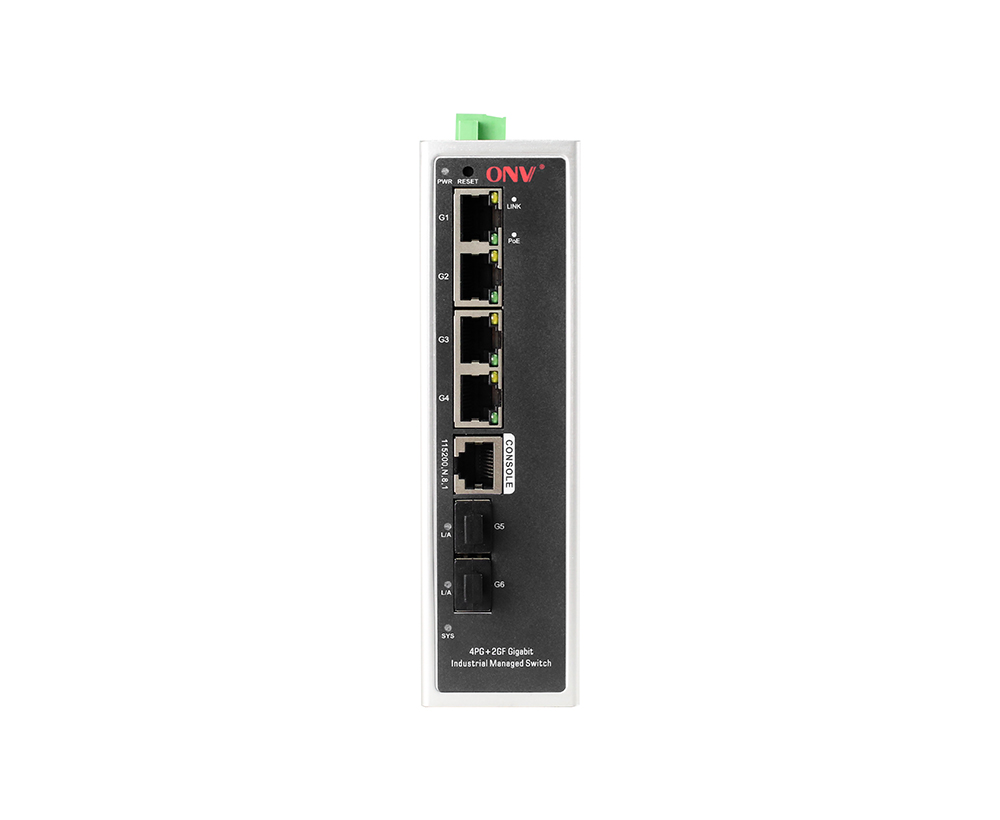

◇Le volet convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Surveillance CPU, surveillance de la mémoire et détection Ping.

◇Les journaux système et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion de réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, et d'autres méthodes diversifiées de gestion et de maintenance.

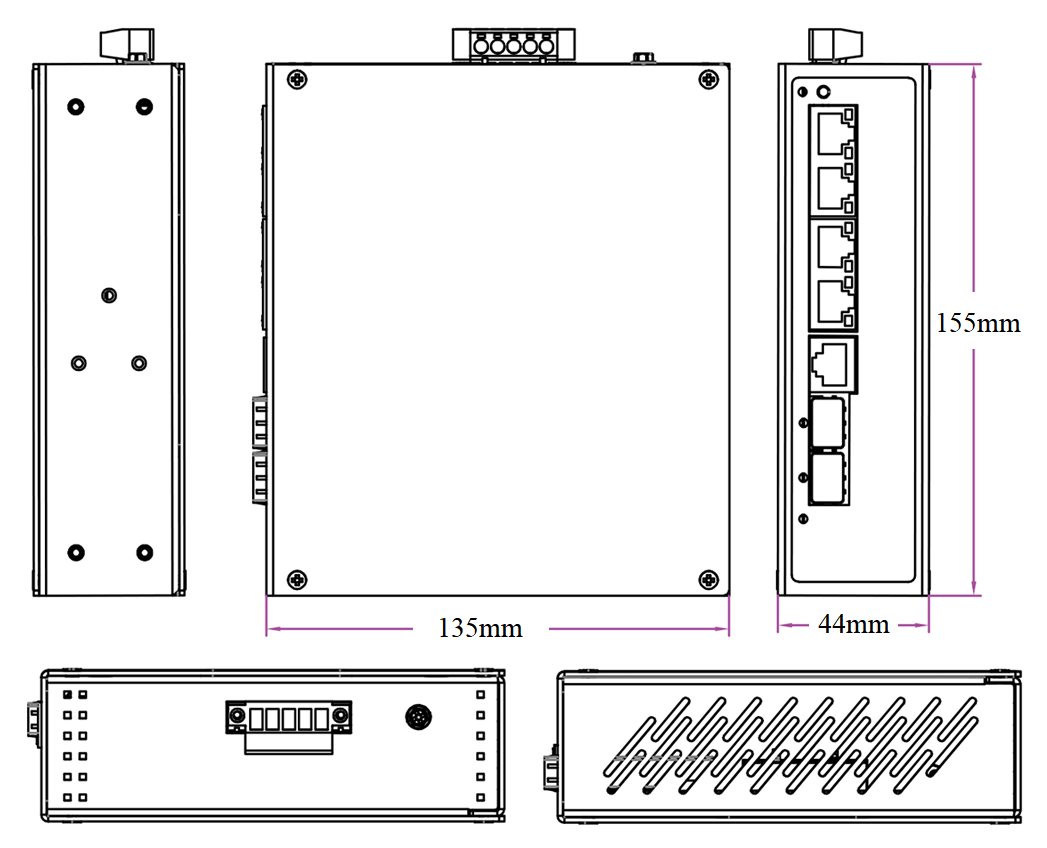

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3006PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 410/100/1000M et 2100/1000MLiaison montanteSFPFibrePorts. Le port 1-4 peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation redondante DC (terminal Phoenix) et un montage sur rail DIN.	60W/120W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-portGCommutateur industriel contrôlé par igabit de PoE	1	SEt
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre unimodale 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 60W DIN

GWS-DP60-48

DIN Rai 60W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température de fonctionnement:-40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3006PFM
Caractéristiques de l'interface
Port fixe	1 * RS232 Console port (115200,N,8,1) Ports de 410/100/1000Base-T PoE (données/puissance) 2100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 ensembles V +, port V-redondant d'alimentation CC (terminal de 5P Phoenix)
Port Ethernet	Port 1-4PeutAppui 10/100/1000Base-T(X)Auto-détection,FUll/ Semi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètreS)
Port de fibre optique	Le port de fibre optique de gigabit, défaut aucun incluent les modules optiques (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Gestion du réseau Type	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octet	8.93Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	2K
Mémoire de tampon	4M
Indicateur de LED	Réseau: G1-G4 de liaison (Jaune), port de fibre: L/A G5-G6 (vert),Puissance: PWR (vert), Système: SYS (vert), PoE: G1-G4 PoE (vert)
Réinitialiser l'interrupteur	Appuyez et maintenez le commutateur de réinitialisation pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-4
Gestion PoE	Affichage d'état de fonctionnement Port PoE, distribution de puissance de sortie Port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille<6W,Chargement completAf <60W, à <120W
Tension d'entrée/interface	DC44 à 56V, terminal industriel du phénix 5P, protection d'anti-inverse de soutien.
Alimentation électrique	Non, 48V facultatif/60W ou 48V/120W Alimentation électrique industrielle
Paramètre physique
Opération TEmp/Humidité	Non-40 ~ + 75 °C, 5% ~ 90% RH
Stockage TEmp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH ne se condensant pas
Dimension (L * W * H)	15513544mm
Poids net/brut	0,6 kg/ 0.8Kg
Installation	Bureau,35mmDINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): ClasseA IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé):1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	CCC, marque CE, commercial, EN62368-1 CE/LVD, classe FCC Part 15A, RoHS
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (Full duplex) Suppression de la tempête de diffusion basée sur le débit du port Gestion du trafic en temps réel de port (intervalle d'écoulement) Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps
Caractéristique L3	Itinéraire statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur port (4K), VLAN basé sur le protocole IEEE802.1q, configuration de port d'Access, tronc, hybride
Agrégation de port	Agrégation dynamique LACP, Agrégation statique Max 3 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP Snooping v1/v2
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS Algorithme de planification de file d'attente (SP, WRR, WFQ) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur l'écoulement, files d'attente 8 * Output de chaque port
ACL	ACL basé sur port et VLAN-livré La fonction de filtrage L2-L4 de paquet peut apparier les 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement de port, suppression de message d'émission de port Certification IEEE802.1X basée sur port et Mac Gestion hiérarchique utilisateur et protection par mot de passe Certification AAA et RADIUS, protection de l'adresse IP source
DHCP	Client DHCP,Surveillance DHCP
Gestion	Gestion du réseau Web (https), détection Ping Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération d'un clic, état d'utilisation CPU en temps réel de vue Protocole LLDP (Link Layer Discovery Protocol), journal de travail système Configuration console/telnet et CLI, SNMP V1/V2/V3 Horloge de NTP, téléchargement de dossier de HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
