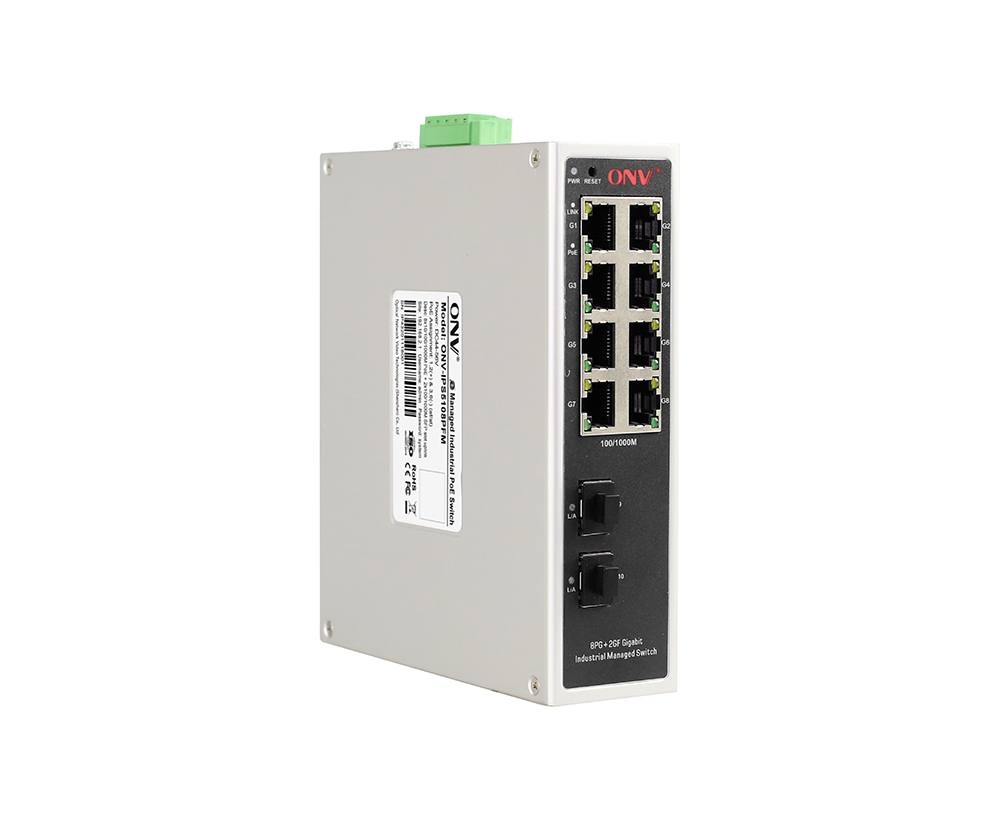

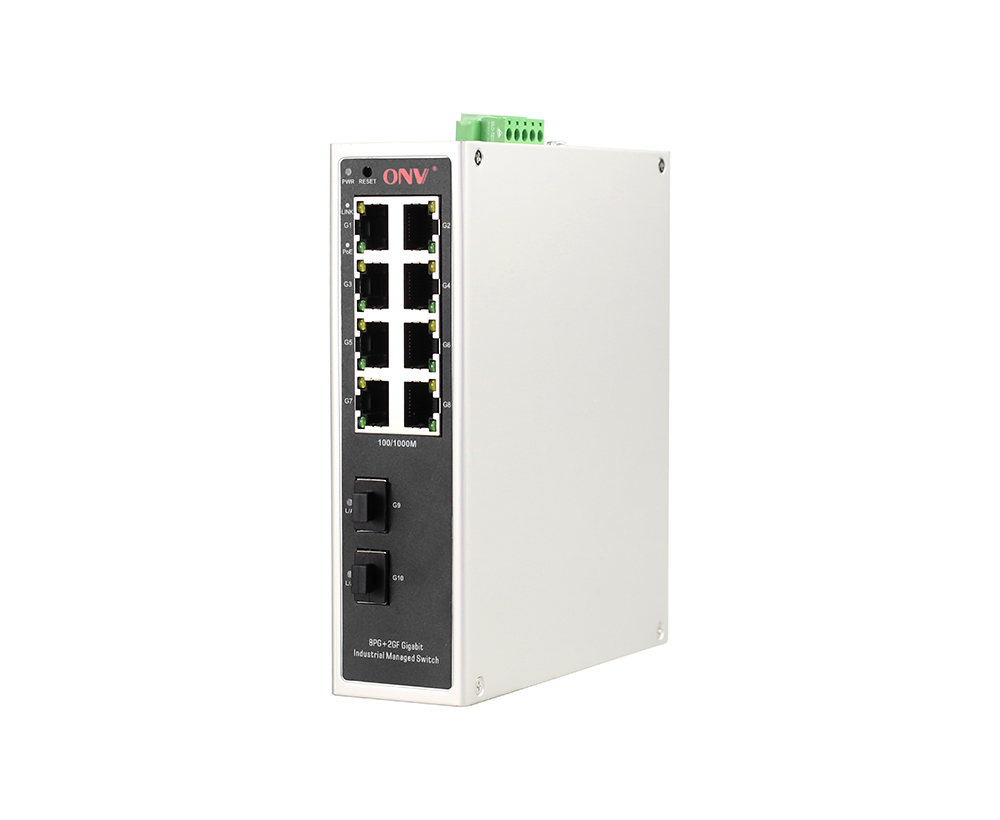

Commutateur PoE industriel facile géré Gigabit 10 ports

Modèle： ONV-IPS5108PFM

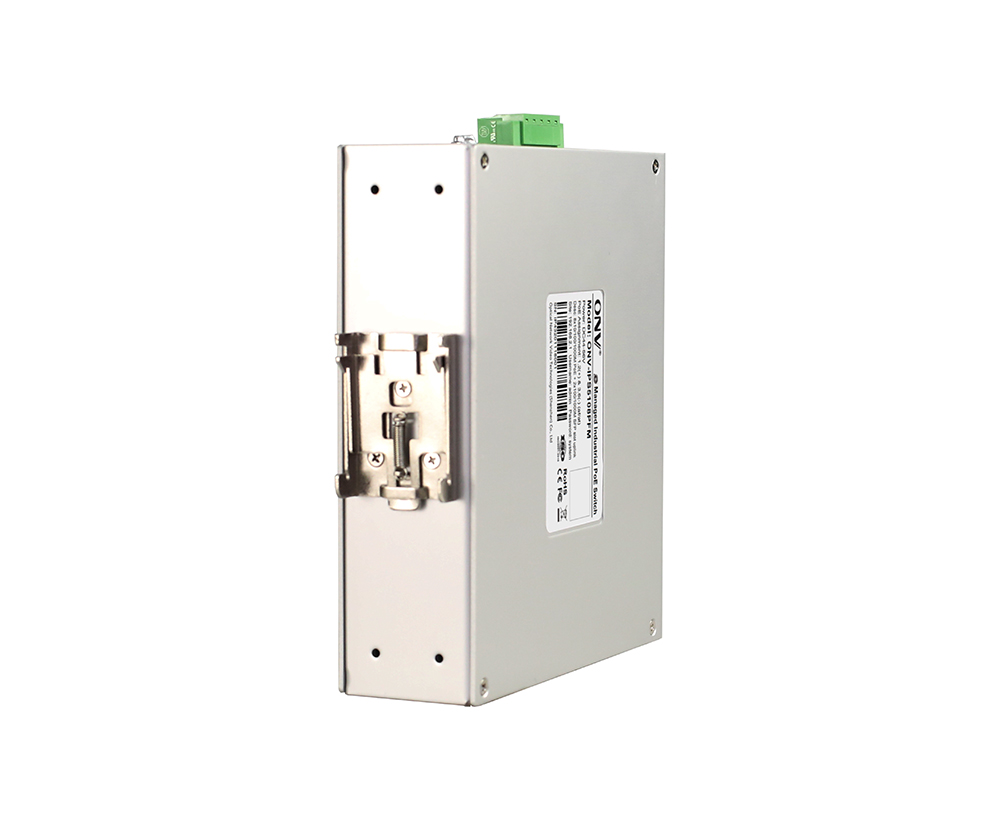

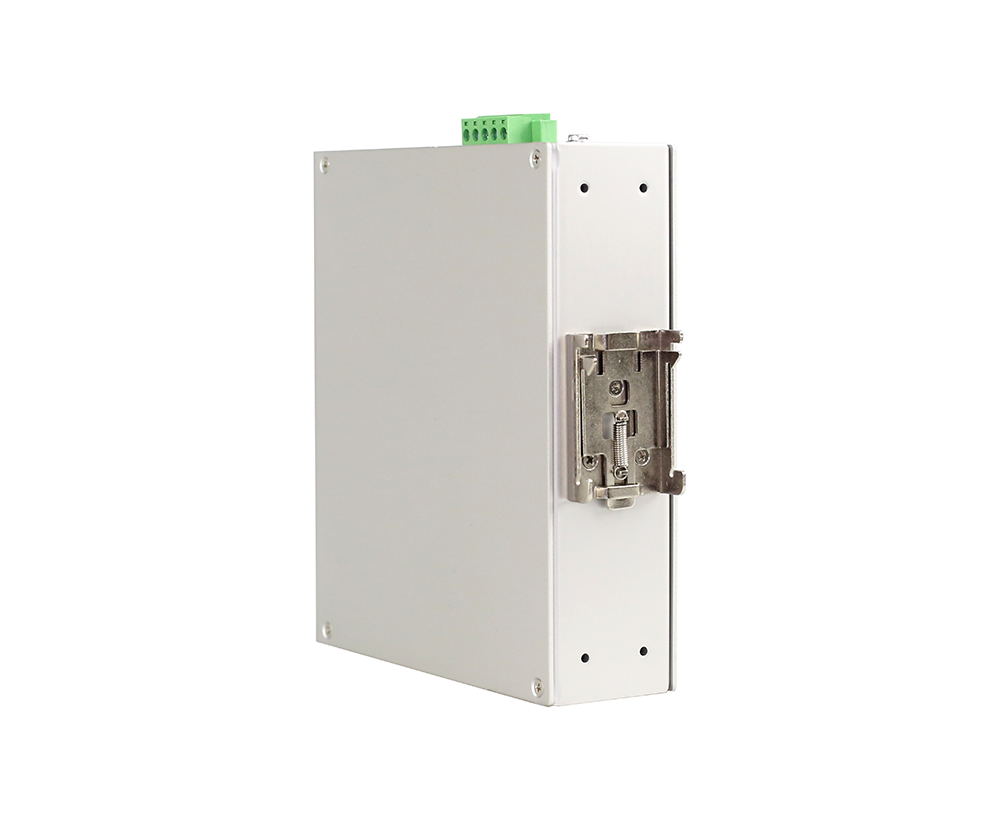

Commutateur industriel contrôlé facile de PoE avec les ports de fibre de SFP de liaison montante de 2*100/1000M et les ports RJ45 de 8*10/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC (connexion du terminal 5P Phoenix) et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

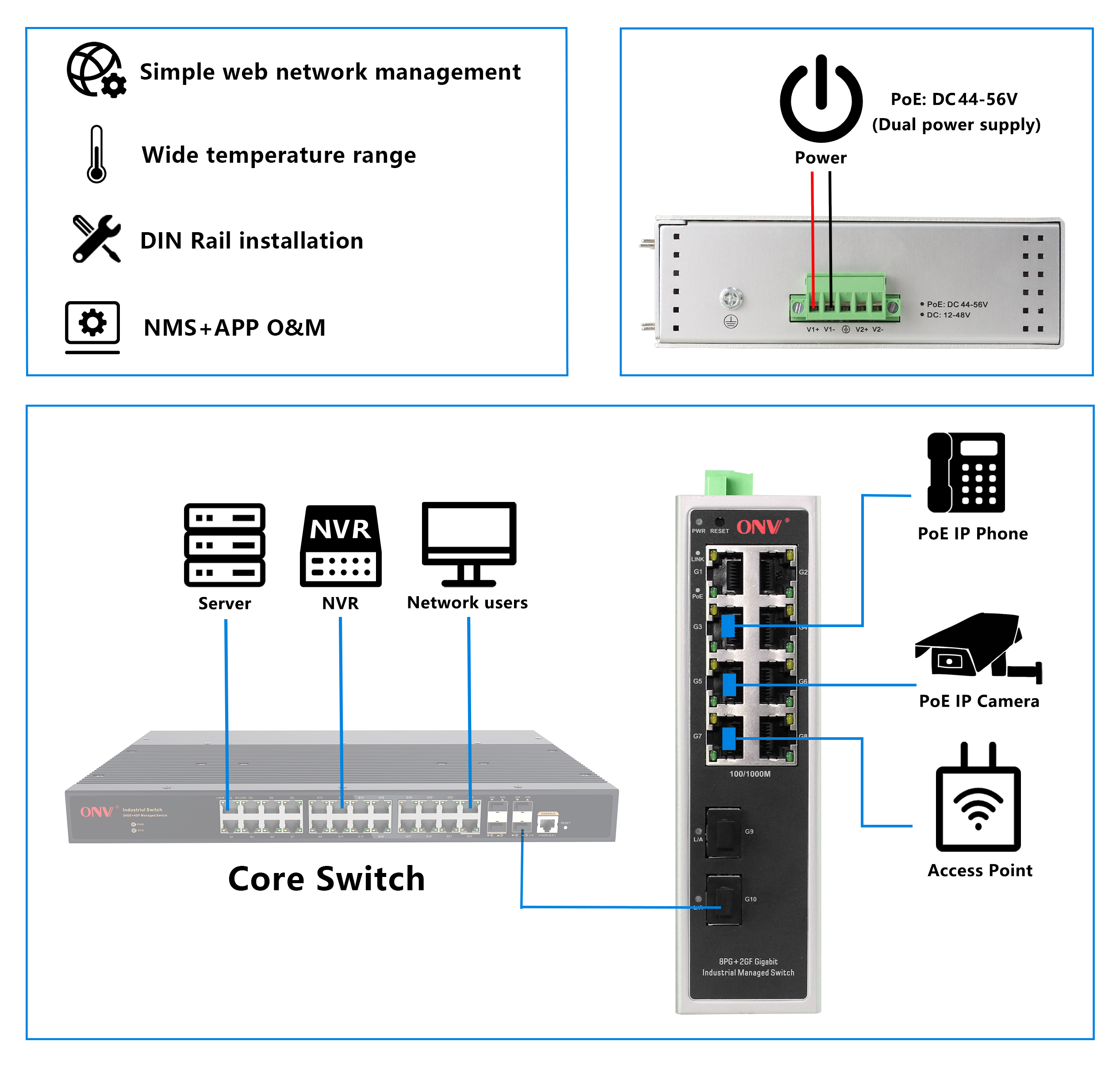

Le ONV-IPS5108PFM est un commutateur industriel contrôlé facile de fibre de PoE de gigabit indépendamment développé par ONV. Il a 8*10/100/1000Base-T ports RJ45 adaptatifs et 2*100/1000Base-X ports de fibre de SFP de liaison montante. Port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE peut automatiquement détecter et reconnaître l'équipement de réception de puissance qui répond à la norme et fournit l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que des AP sans fil, des caméras IP, des téléphones VoIP et des capteurs industriels via des câbles réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, au courant électrique, à l'exploitation, à la métallurgie et à l'énergie verte, et aux scènes industrielles telles que la construction pour installer un réseau de communication rentable et stable.

La ONV-IPS5108PFM peut soutenir la plate-forme de nuage de gestion de ONV-NMS et la gestion mobile d'opération et d'entretien d'APPLI, qui peut réaliser la gestion de topologie de réseau, l'agrégation de lien, la gestion de port, la gestion de PoE, le fonctionnement et l'entretien à distance, etc. Il a la fiabilité élevée, l'installation et l'entretien faciles, une fonction de commutation rapide, et les ports d'accès multiples, Approprié pour l'accès aux dispositifs de LAN de diverses tailles.

CARACTÉRISTIQUE

GigabitACcess,UPlinkPort de fibre de SFP

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.

◇Le port RJ45 Gigabit de soutien et la combinaison de port de fibre de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Soutenez la fonction à distance de gestion de PoE, réalisez l'alimentation à distance "Marche/Arrêt" du port de PoE, état de puissance de port de contrôle, défaut de port de PoE de requête, etc.

◇Les ports RJ45 8*10/100/1000Base-T peuvent prendre en charge la puissance PoE pour répondre aux besoins de la surveillance de la sécurité, du système de téléconférence, de la couverture sans fil et d'autres scénarios.

Optimisation extrême, application minimaliste

◇Alarme de défaut en temps réel et emplacement de défaut.

◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.

◇Plate-forme locale, plate-forme de nuage, et gestion mobile d'opération et d'entretien d'APPLI.

◇Gestion visualisée de topologie de réseau, division de VLAN, QoS, agrégation de lien, gestion de réseau en anneau, mise en miroir de port, contrôle de port, et gestion de bande passante.

◇Selon les exigences d'application de l'industrie, les configurations de gestion de réseau complexes sont rejetées, les fonctions pratiques de gestion de réseau sont conservées et le déploiement du réseau et le fonctionnement et la maintenance centralisés peuvent être rapidement réalisés via la plate-forme d'exploitation et de maintenance.

Stable et fiable

◇CCC, CE, FCC, RoHS.

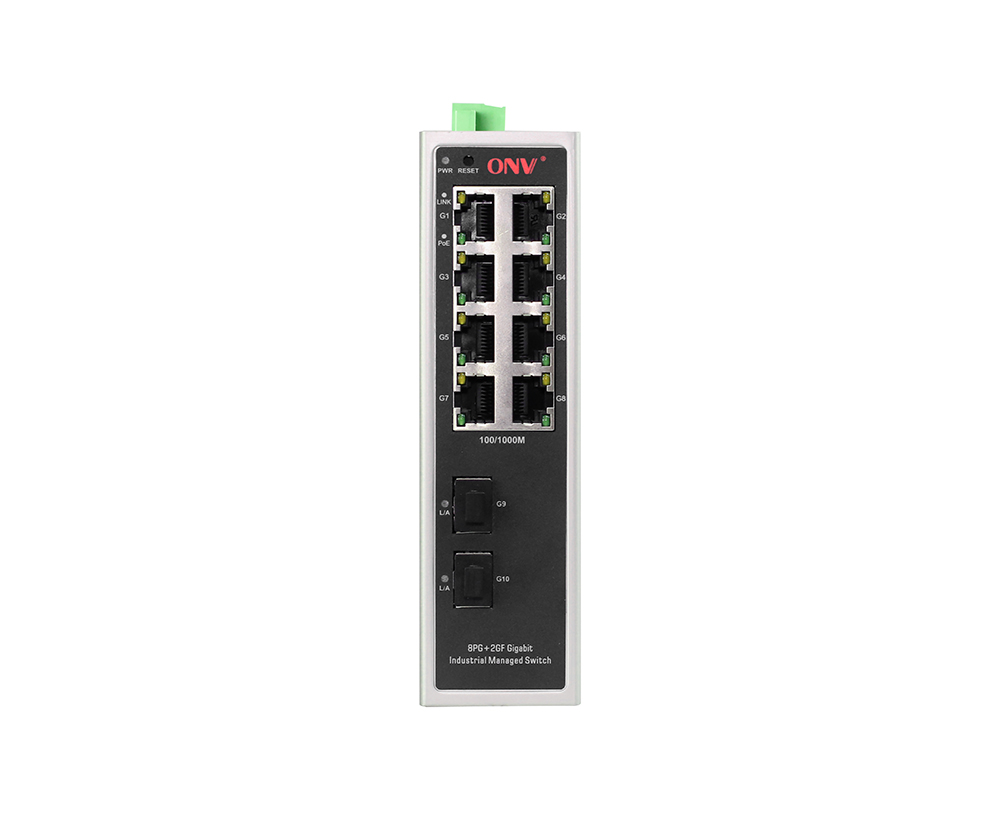

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

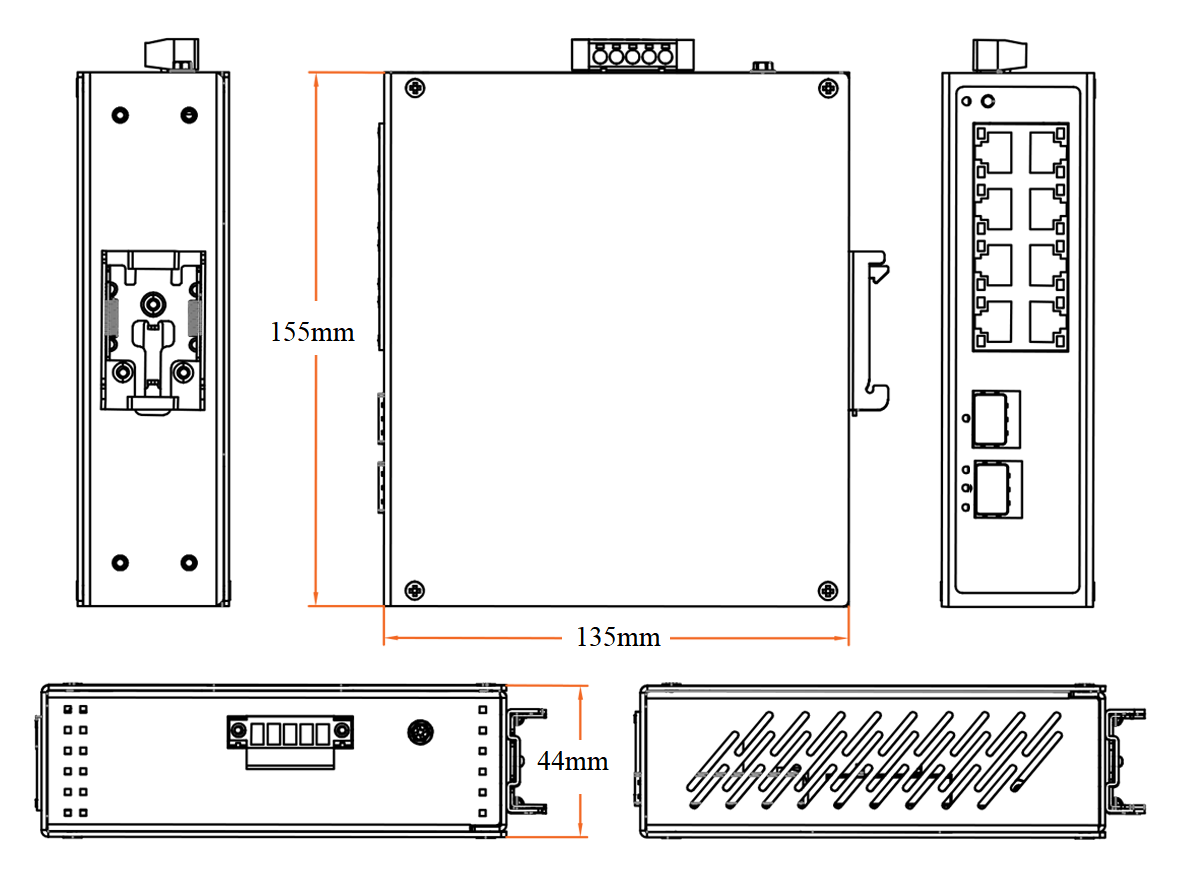

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS5108PFM	EASYCommutateur industriel contrôlé de PoE avec2100/1000MLiaison montanteSFPFibrePortsEt810/100/1000M RJ45 ports. Le port 1-8 peut soutenir IEEE802.3Af/à la norme PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (5Connexion borne P Phoenix) et montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	10 portsGIgabitEASYGéréCommutateur industriel de PoE	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	Module optique industriel, 1.25G multi-mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique industriel, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

DDANSRail 120W unique ensemble d'alimentation de sortie

Tension d'entrée:AC100V ~ 240V 50-60Hz,2.3A

Tension de sortie:DC48V,2.5A

La température d'opération:-40 ℃À+ 70 ℃

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

DDANSRail 240W unique ensemble d'alimentation de sortie

Tension d'entrée:AC100V ~ 240V 50-60Hz,3.0A

Tension de sortie:DC48V,5.0A

La température d'opération:-40 ℃À+ 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS5108PFM
Caractéristiques de l'interface
Port fixe	Ports de 810/100/1000Base-T PoE (Données/ Puissance) Liaison montante SFP de 2100/1000Base-XFibrePorts (données) 2 set V, alimentation CC V-redondantePort(En)5PIndustrielTerminal de Phoenix
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Interface optique Gigabit, par défaut aucun module optique inclus (en option monomode/multi-mode, fibre simple/module optique double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/0-40km, 1550nm / 0-120km
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Plein fil-vitesse)
Capacité de commutation	20Gbps(Non bloquant)
Expédition Taux @ 64 octet	14,88 Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: G1-G8 PoE (vert), Port fibre: G9-G10 (vert)
RéinitialiserSSorcière	Appuyez pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àONUGérerDÉtat
PoE et alimentation
Port PoE	Port 1-8
Gestion PoE	Marche/arrêt à distance du port PoE, alimentation du port et visualisation du statut en temps réel
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <8W, pleine chargeAf<120W,À <240W
Tension d'entrée/interface	DC44-56V,5PIndustrielTerminal de Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	15513544mm
Poids net/brut	0.6kg/ 0.8kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé):1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Affichage du statut du port, statistiques du trafic portuaire Port duplex/configuration taux de négociation EEE Économie d'énergie et fonction Ethernet verte Configuration de contrôle de flux IEEE802.3x (duplex intégral)
VLAN	Configuration basée sur port d'IEEE802.1Q VLAN (4K)
Agrégation de port	Agrégation statique
Protection de boucle	Fonction de protection de boucle
Multidiffusion	IGMP Snooping v1/v2, 256 groupes maximum de multidiffusion
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Diff-Serv QoS, 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP,Marque de priorité/Remarque
Sécurité	Contrôle de tempête de diffusion, isolement de port, limite de vitesse de port
DHCP	Surveillance DHCP
Gestion	Gestion ONV-NMS de la plateforme Cloud Gestion du fonctionnement et de la maintenance de l'application mobile Récupération d'Un-clé, câble diagnostiquent, gestion de Web (https)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, navigateur Google chrome V42 ou supérieur, câbles Ethernet de catégorie 5 et supérieure TCP/IP, adaptateur réseau et systèmes d'exploitation réseau (tels que Microsoft Windows, Linux ou Mac OS X) sont installés sur chaque ordinateur du réseau avec des câbles Ethernet de catégorie 5 et supérieure
