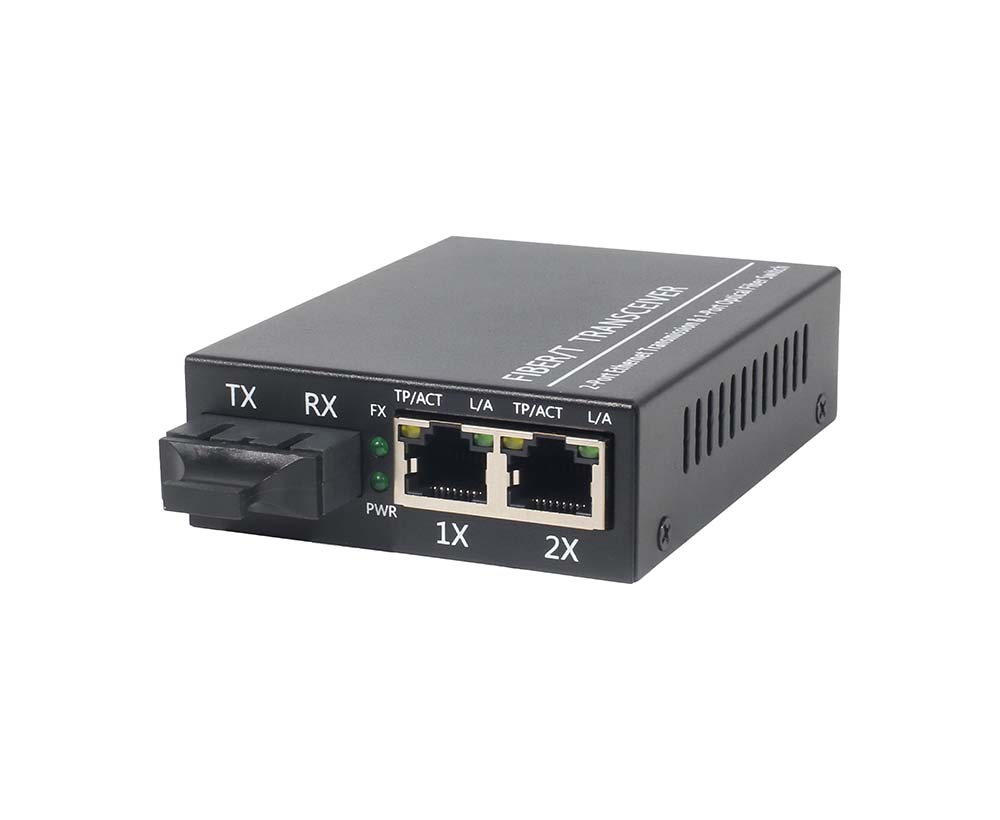

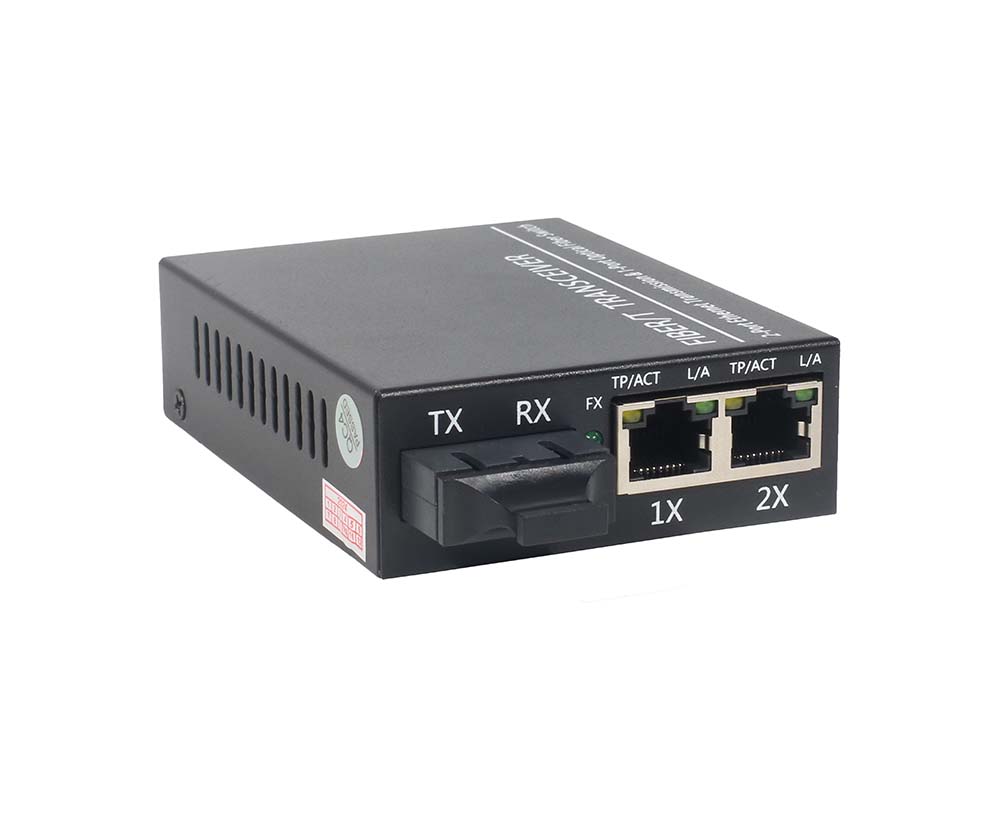

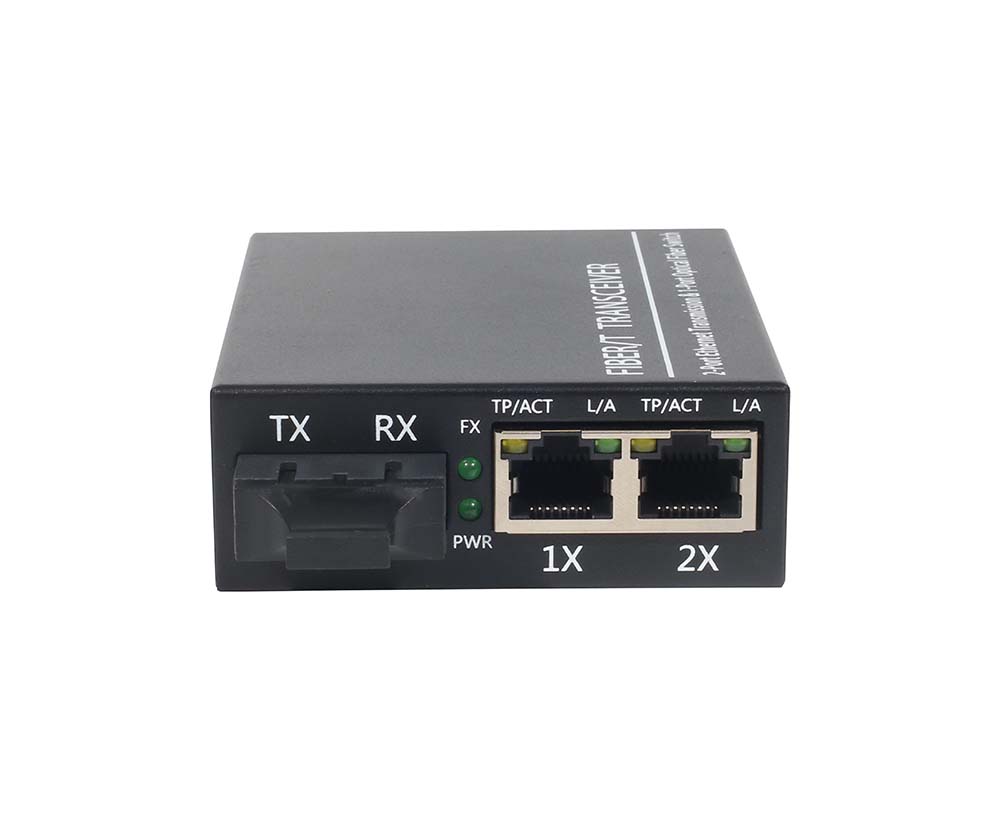

LeONV1110-SCX-S2EstUn GigabitConvertisseur de médias de fibreDévelopper indépendammentEd par ONV. Il a2*10/100/1000Base-TRJ45 pORTS et1*1. 25GLiaison montanteSCPort de fibre.Les utilisateurs peuvent sélectionner différents modules optiques, tels que la double fibre multimode, la double fibre monomode et la fibre unique monomode. Le convertisseur de médias adopte la solution de puce de transporteur-catégorie de Realtek classe de l'entreprise, qui a la représentation stable, la bonne qualité, et la représentation à coût élevé. Il convient aux scénarios de fibre optique d'application d'accès tels que la surveillance de sécurité, couverture sans fil,IntelligentLe transport, et les villes sûres pour former un réseau de communication rentable et stable. Modèle non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Transmission photoélectrique de conversion d'Ethernet de gigabit
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇SUpportPort du gigabit RJ45 et port de fibre de ScCombinaison, qui permet aux utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Facile à utiliser
◇Soutenez le mode fonctionnant duplex/semi-duplex avec la fonction d'automatique-négociation.
◇Identification automatique des lignes croisées MDI/MDI-X paire torsadée et des lignes parallèles.
◇Indication fonctionnante de statut de LED pour le diagnostic de réseau et la vérification de défaut, réduisant la charge de travail de maintenance.
◇Plug and play, pas de configuration, alimentation centralisée et gestion centralisée des connexions via un rack à fente 2U-14.
◇Compatible avec IEEE 802.3ab 1000Base-T, protocole réseau IEEE 802.3z 1000Base-X, auto-négociation du taux de port gigabit R45.
Stable et fiable
◇CCC,CE, FCC, RoHS.
◇Consommation de puissance faible, nonVentilateur, Le logement en acier galvanisé, et l'excellente dissipation thermique assurent le fonctionnement stable du produit.
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
|
ONV1110-MCX-S2 |
GigabitDouble fibre multimodeConvertisseur de médias avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc 1*1.25G. 850nm/ 0-550m. La puissance totale est de 5W. Alimentation externe. |
|
ONV1110-SCX-S2 |
GigabitDouble fibre monomodeConvertisseur de médias avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc 1*1.25G. 1310nm/ 0-20km. La puissance totale est de 5W. Alimentation externe. |
|
ONV1110S-SCX-S2-A |
GigabitFibre unique monomodeConvertisseur de médias avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc 1*1.25G. 1310nm/0-20km. La puissance totale est de 5W. Alimentation externe. |
|
ONV1110S-SCX-S2-B |
GigabitFibre unique monomodeConvertisseur de médias avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc 1*1.25G. 1550nm/0-20km. La puissance totale est de 5W. Alimentation externe. |
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Convertisseur unimodal de médias de fibre du gigabit 3-port double |
1 |
Set |
|
|
Adaptateur de puissance 5V/1A |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV1110-MCX-S2 |
ONV1110-SCX-S2 |
ONV1110S-SCX-S2-A/B |
|
Caractéristiques de l'interface |
|||
|
Interface |
Port de fibre de Sc de liaison montante de 1*1000M (données) Ports de 2*10/100/1000Base-T RJ45 (données) |
||
|
Port Ethernet |
Le port 1-2 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
||
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
||
|
Port de fibre optique |
Interface multimode de Sc de la fibre 1.25G double |
Double interface monomode de Sc de la fibre 1.25G |
Interface simple monomode de Sc de la fibre 1.25G |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m |
Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
|
Paramètre de puce |
|||
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
||
|
Mode de transmission |
Store et Forward (Vitesse de fil complète) |
||
|
Capacité de commutation |
3.0Gbps (non bloquant) |
||
|
Expédition Taux @ 64 octet |
4.46Mpps |
||
|
MAC |
2K |
||
|
Mémoire tampon |
1M |
||
|
LED Indicateur |
Puissance: PWR (Vert), Réseau: L/A (Vert), Simple/duplex: FDX (Vert), Taux: 100/1000 (Vert) |
||
|
Alimentation électrique |
|||
|
PWR total/tension d'entrée |
5W/ (5VDC) |
||
|
Consommation de puissance |
Veille <1W, pleine charge <5W |
||
|
Paramètre physique |
|||
|
Opération TEp/Humidité |
|||
