APERÇU

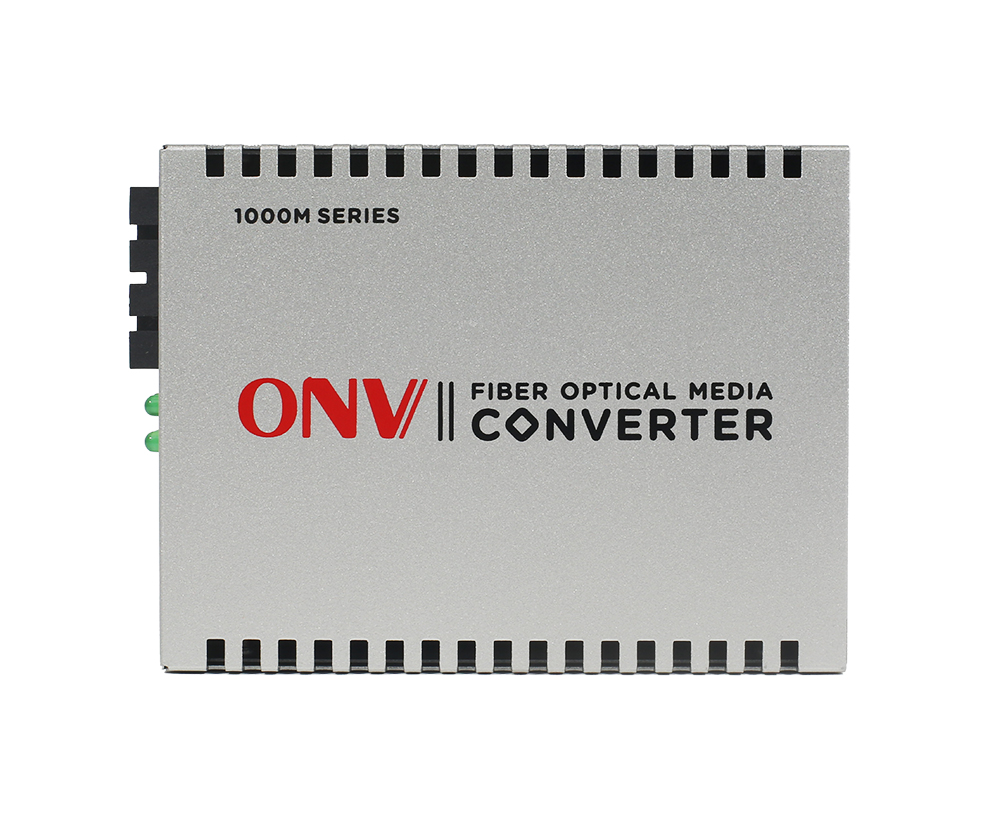

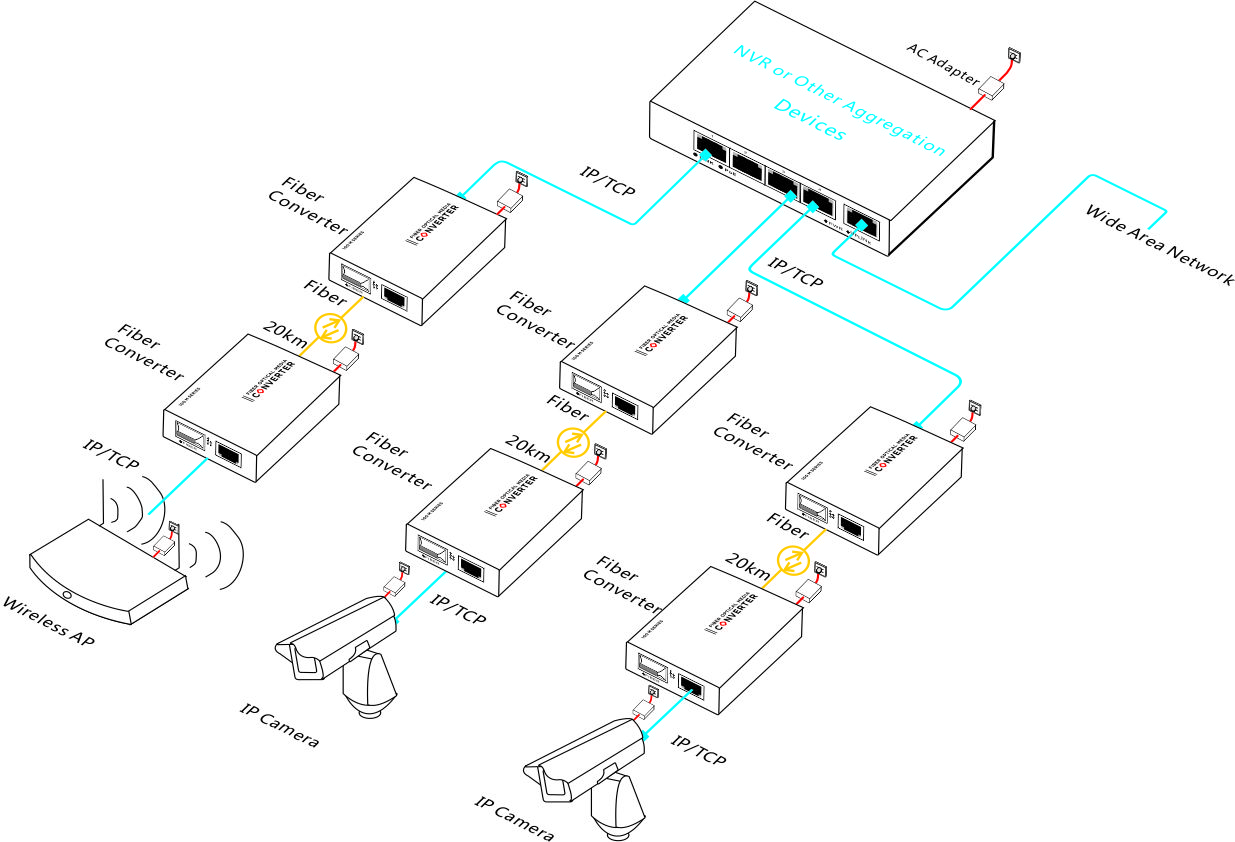

Le ONV1110-SCX-O est un convertisseur de média fibre GigabitDéveloppé indépendamment par ONV. Il dispose d'un port RJ45 1*10/100/1000Base-T et d'un port fibre SC de liaison montante 1*1.25G. Les utilisateurs peuvent sélectionner différents modules optiques, tels que la double fibre multimode, la double fibre monomode et la fibre monomode. Le convertisseur de médias adopte des solutions de puces de qualité télécom au niveau de l'entreprise avec des performances stables, une excellente qualité et des performances à coût élevé. Il convient aux scénarios d'application d'accès par fibre optique tels que la surveillance de la sécurité, la couverture sans fil, le transport intelligent et les villes sûres pour former un réseau de communication rentable et stable. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Transmission de conversion Ethernet photoélectrique Gigabit
Prend en charge la transmission de vitesse de fil sans blocage.
Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.
SUpportPort Gigabit RJ45 et port fibreCombinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.
Facile à utiliser et simple à entretenir
Prend en charge le mode de fonctionnement en duplex intégral/semi-duplex avec fonction de négociation automatique.
Identification automatique des paires torsadées MDI/MDI-X des lignes transversales et des lignes parallèles.
Indication d'état de travail LED pour le diagnostic du réseau et la vérification des défauts, réduisant la charge de travail de maintenance.
Plug and play, pas de configuration, alimentation centralisée et gestion centralisée de la connexion via le rack 2U-14.
Compatible avec les protocoles réseau IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, négociation automatique du taux de port 10/100/1000M.
STableauANdREliable
CCC, CE, FCC, RoHS.
Faible consommation d'énergie, pas de ventilateur, boîtier en acier galvanisé et excellente dissipation thermique assurent un fonctionnement stable du produit.
COMMANDE DES INFORMATIONS
|
Modèle |
Description |
|
ONV1110-MCX-O |
GigabitDouble fibre multimodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SC fibre port. 850nm/ 0-550m. La puissance totale est 4W. Alimentation externe. |
|
ONV1110-SCX-O |
GigabitDouble fibre monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SC fibre port. 1310nm/ 0-20km. La puissance totale est 4W. Alimentation externe. |
|
ONV1110S-SCX-O-A |
GigabitFibre unique monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SC fibre port. 1310nm/ 0-20km. La puissance totale est 4W. Alimentation externe. |
|
ONV1110S-SCX-O-B |
GigabitFibre unique monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SC fibre port. 1550nm/0-20km. La puissance totale est 4W. Alimentation externe. |
|
ONV1110-MLX-F |
GigabitDouble fibre multimodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SFP port de fibre. 850nm/ 0-550m. La puissance totale est 4W. Alimentation externe. |
|
ONV1110-SLX-F |
GigabitDouble fibre monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SFP port de fibre. 1310nm/ 0-20km. La puissance totale est 4W. Alimentation externe. |
|
ONV1110S-SLX-A |
GigabitFibre unique monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SFP port de fibre. 1310nm/ 0-20km. La puissance totale est 4W. Alimentation externe. |
|
ONV1110S-SLX-B |
GigabitFibre unique monomodeConvertisseur de médias avec 1*10/100/1000M RJ45 port et 1*1.25G SFP port de fibre. 1550nm/0-20km. La puissance totale est 4W. Alimentation externe. |
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
2-portGConvertisseur multimédia à double fibre monomode igabit |
1 |
SEt |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV1110-MCX-O |
ONV1110-SCX-O |
ONV1110S-SCX-O-A/B |
|
Caractéristiques d'interface |
|||
|
Port fixe |
1*10/100/1000Base-T RJ45 port (données) Port fibre SC 1*1.25G liaison montante (données) |
||
|
Port Ethernet |
Auto-détection 10/100/1000Base-T, full/semi-duplex MDI/ MDI-X auto-adaptation |
||
|
Paire torsadée Transmission |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres) |
||
|
Port de fibre optique |
Port SC multimode double fibre |
Port SC à double fibre monomode |
Port SC à fibre unique monomode |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, 1310nm/ 0-2km, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km |
||
|
Paramètre de puce |
|||
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
||
|
Mode de transfert |
Stocker et avancer (vitesse de plein fil) |
||
|
Capacité de commutation |
2.0Gbps (non-blocage) |
||
|
Taux de transfert @ 64 octets |
3.0Mpps |
||
|
MAC |
2K |
||
|
Mémoire tampon |
1M |
||
|
Cadre Jumbo |
1632 octet |
||
|
Indicateur LED |

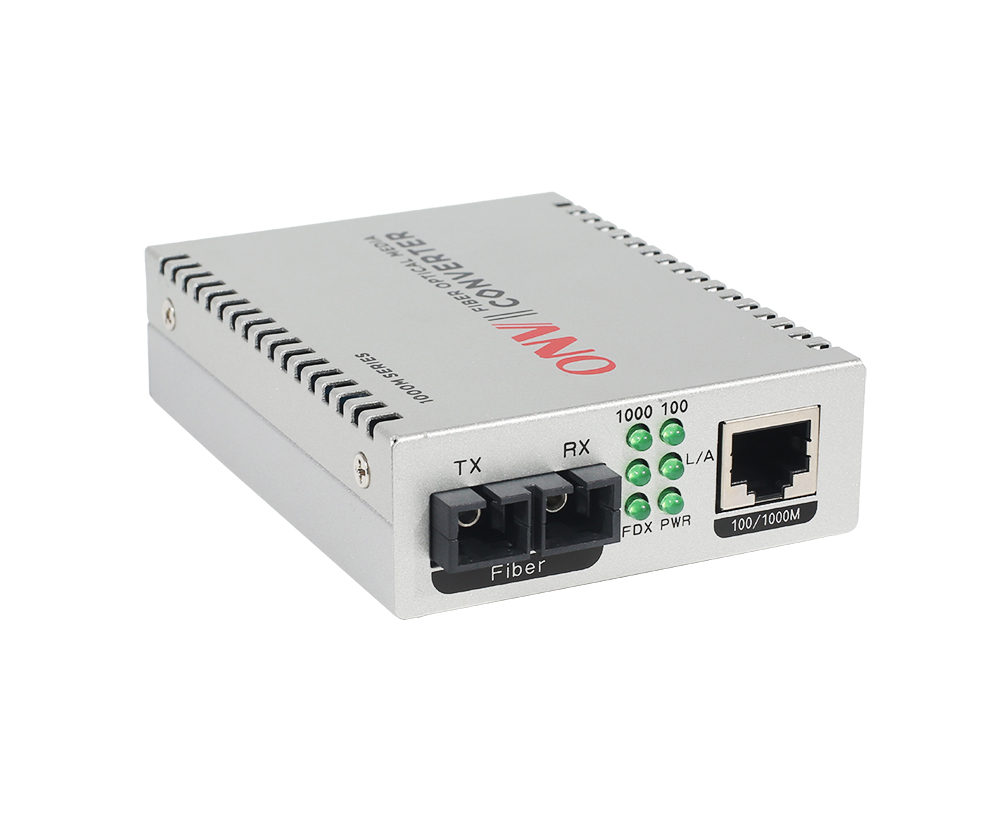

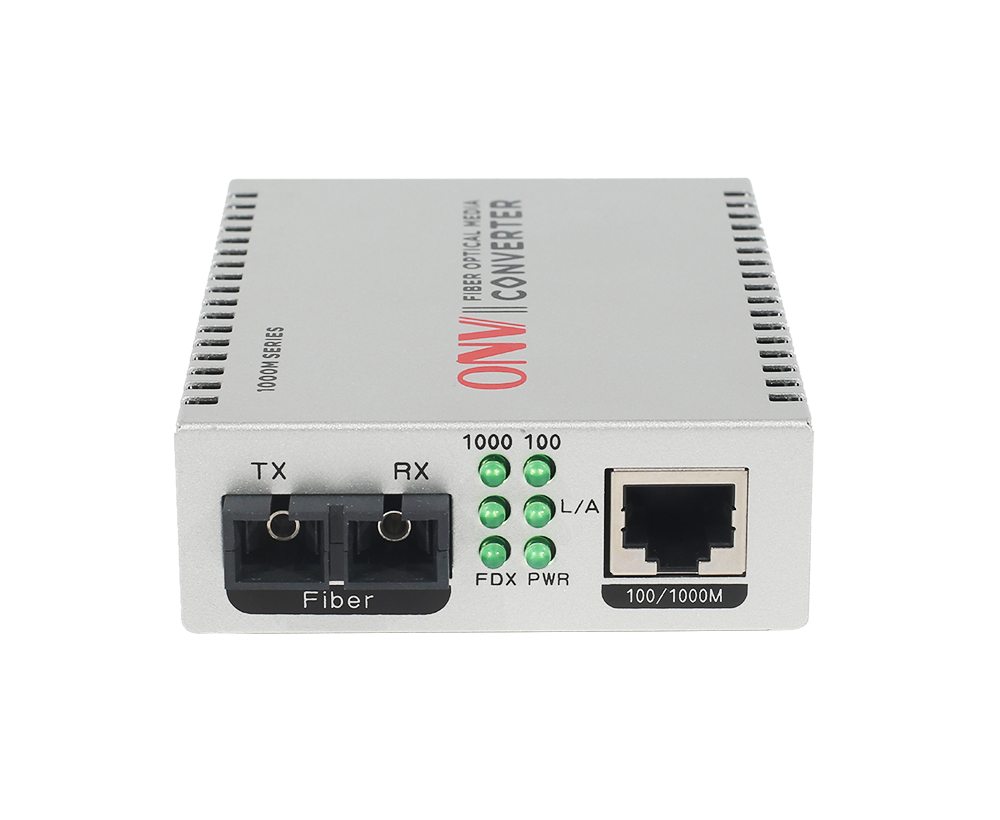

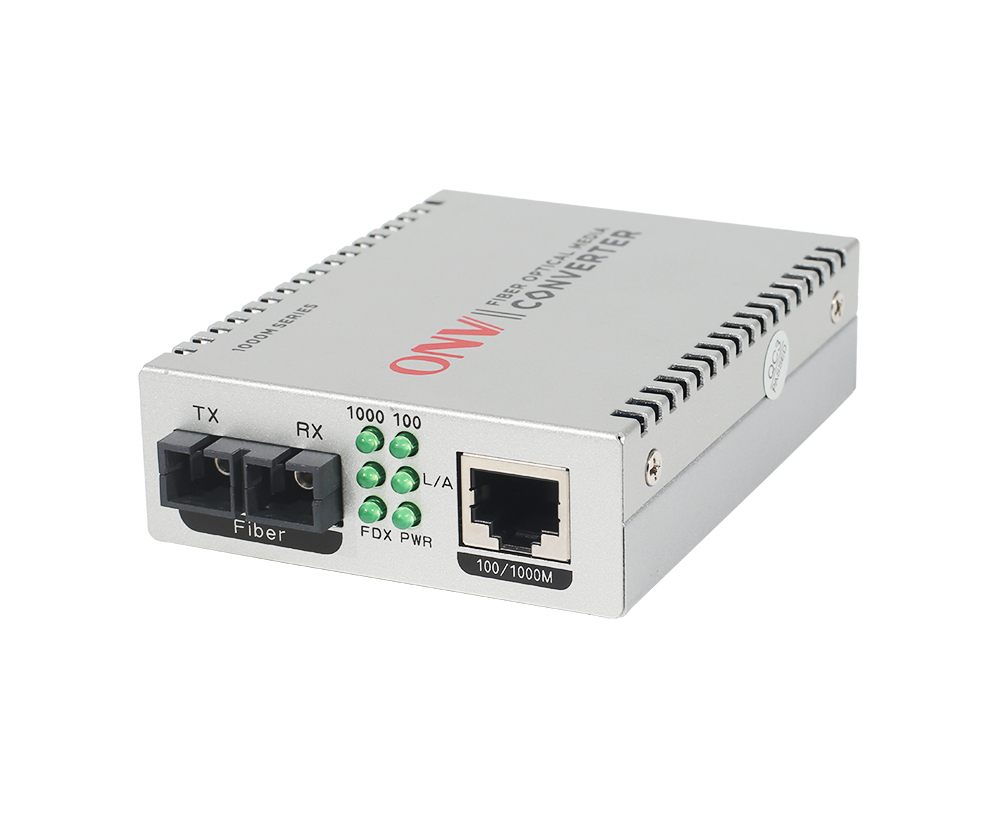

Puissance: PWR (vert), Données: L/A (vert),Demi-duplex/intégral: FDX (Vert),Taux: 100/1000 (Vert) |
||
|
Alimentation électrique |
|||
|
PWR total/Tension d'entrée |

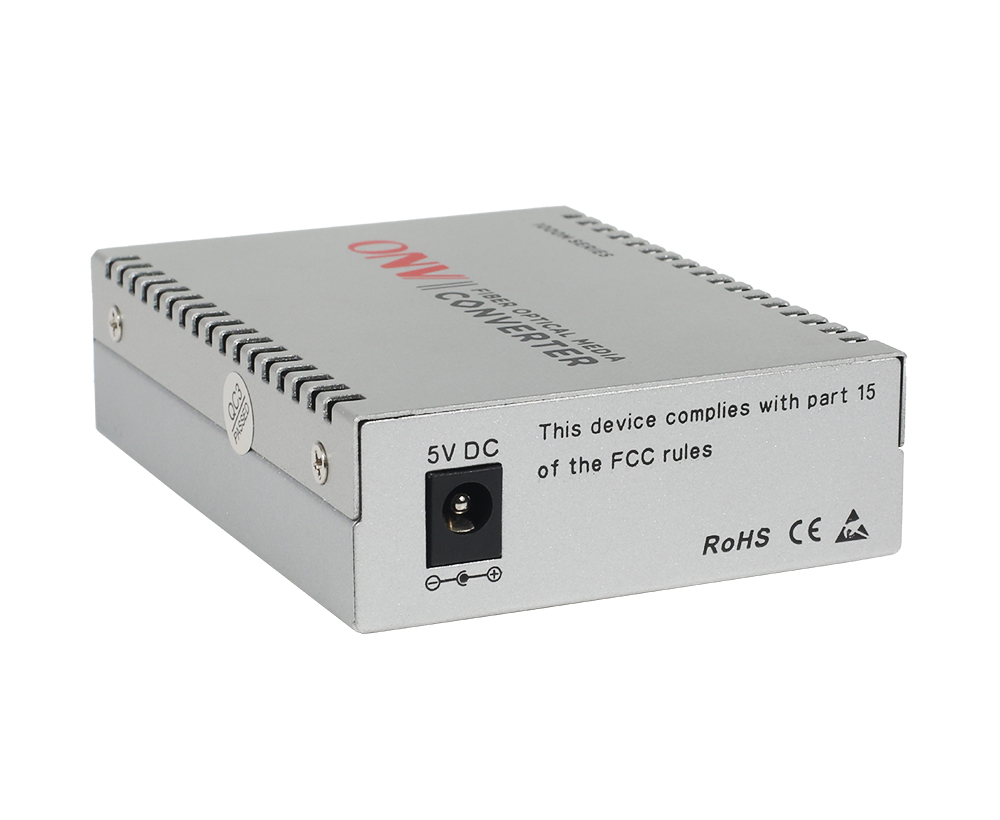

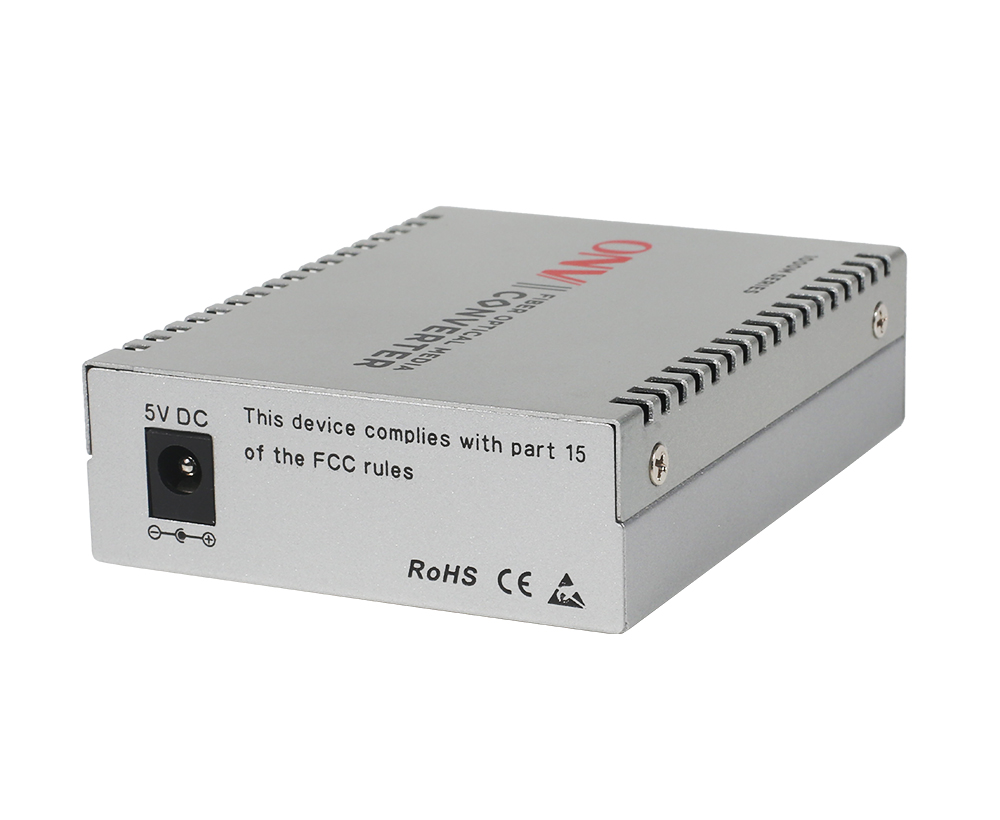

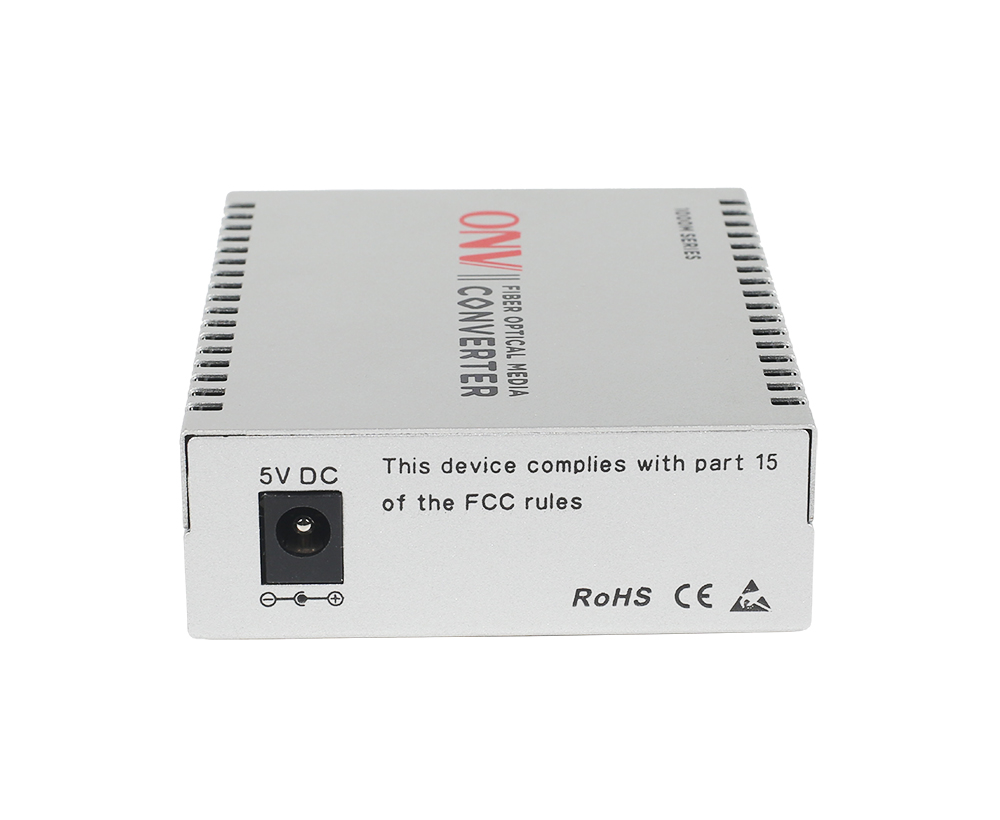

3.5W/5VDC |
||
|
Consommation de puissance |
Veille <1W, pleine charge <4W |
||
|
Paramètre physique |
|||
|
Temp d'opération/ Humidité |
-20 °C ~ + 55 °C, 5% ~ 90% HR sans condensation |
||
|
Temp de stockage/ Humidité |
-40 °C ~ + 85 °C, 5% ~ 95% HR sans condensation |
||
|
Dimension (L * W * H) |
106.7*72*26mm |
||
|
Poids net/brut |
0.3kg/ 0.45kg |
||
|
Installation |
Bureau, montage en rack 2U-14 |
||
|
Certification et garantie |
|||
|
Protection contre la foudre |
Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30 |
||
|
Certification |
CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS |
||
|
Garantie |
3 ans, entretien à vie. |
||
