Panneau de convertisseur de médias de fibre de 10/100M 2-port

Modèle： ONV0110-MCX

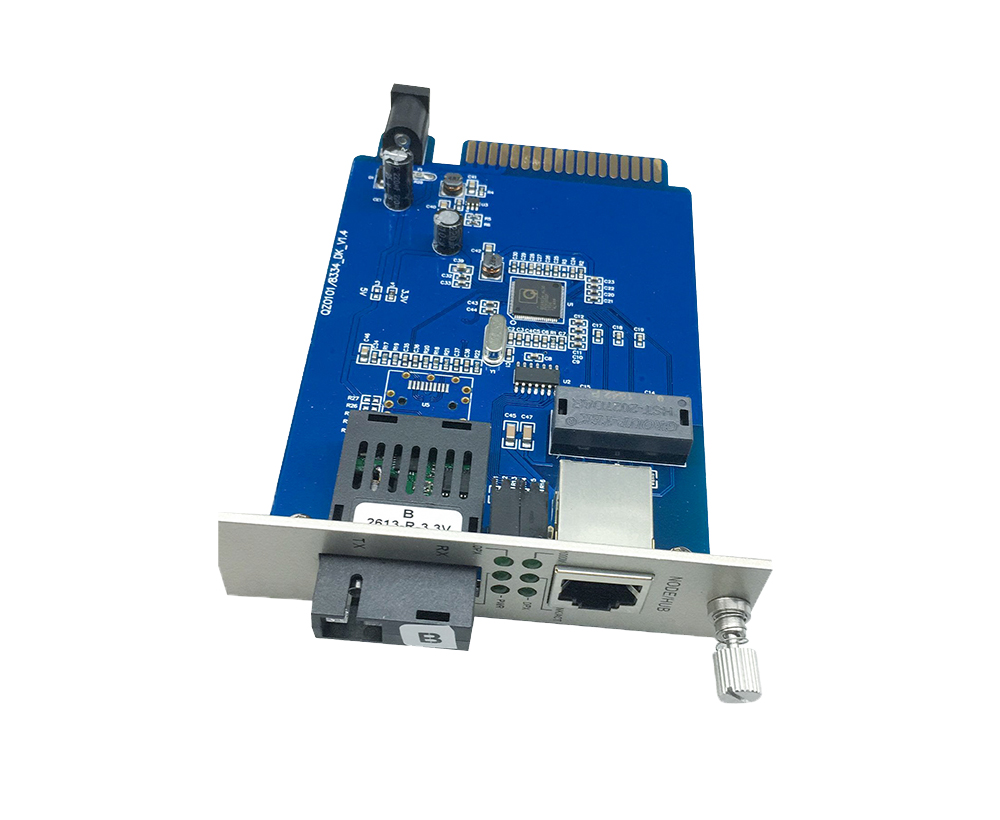

Panneau de convertisseur de médias de fibre de 10/100M double multimode avec le port RJ45 de 1*10/100M et le port de fibre de Sc de 1*155M. 850nm/1310nm/ 0-2km, avec 16 fente 2U rack.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

LeONV0110-MCX est un panneau de convertisseur de médias de fibre de 10/100M indépendamment développé par ONV. Il a 1*10/100Base-TXRJ45Port de fibre de Sc de liaison montante de port et de 1*155M.L'utilisateur peut sélectionner différents modules optiques, tels que multi-Double fibre de mode, double fibre monomode, et fibre simple monomode. Le convertisseur de médias adopte la solution de puce de transporteur-catégorie de la société de Taïwan Realtek classe de l'entreprise, qui a la représentation stable, la bonne qualité, et la représentation de coût élevé. Il convient aux scénarios d'application d'accès par fibre optique tels que la surveillance de la sécurité, la couverture sans fil, le transport intelligent et les villes sûres pour former un réseau de communication rentable et stable.Mode non géré, plug and play, aucune configuration, facile à utiliser.

CARACTÉRISTIQUE

Transmission photoélectrique d'Ethernet de 10/100M

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Soutenez la combinaison de port RJ45 de 10/100M et de port de fibre de Sc de 155M, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Facile à utiliser et simple à entretenir

◇Mode de travail duplex/semi-duplex avec fonction d'auto-négociation.

◇Identification automatique des lignes croisées MDI/MDI-X paire torsadée et des lignes parallèles.

◇Indication fonctionnante de statut de LED pour le diagnostic de réseau et la vérification de défaut, réduisant la charge de travail de maintenance.

◇Compatible avec le protocole de réseau d'IEEE802.3u 100Base-TX/FX, auto-négociation de taux de port de 10/100M R45.

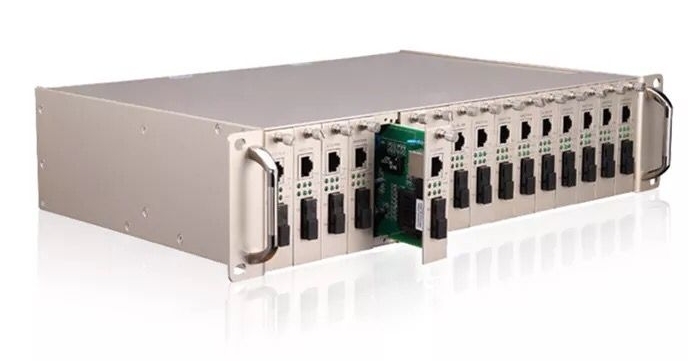

◇Plug and play, aucune configuration requise, alimentation centralisée et gestion centralisée des connexions via un rack à fente 2U-16.

DIAGRAMME DE CONNEXION

INFORMATIONS SUR LA COMMANDE

Modèle	Description
ONV0110-MCX	10/100MDouble fibre multimodePanneau de convertisseur de médias avec le port RJ45 de 110/100M et le port de fibre de Sc de 1155M. 850nm/1310nm/0-2km, avec 16 crémaillère de la fente 2U.
ONV0110-SCX	10/100MDouble fibre monomodeConvertisseur de médiasConseil d'administrationAvec port RJ45 de 110/100M et port fibre SC 1155M. 1310nm/0-20km. Avec 16 fente 2U rack.
ONV0110S-SCX-A	10/100MFibre unique monomodeConvertisseur de médiasConseil d'administrationAvec port RJ45 de 110/100M et port fibre SC 1155M. 1310nm/1550nm/0-20km. Avec 16 fente 2U rack.
ONV0110S-SCX-B	10/100MFibre unique monomodeConvertisseur de médiasConseil d'administrationAvec port RJ45 de 110/100M et port fibre SC 1155M. 1310nm/1550nm/0-20km. Avec 16 fente 2U rack.
Remarque:La carte doit être utilisée dans un rack 2U à 16 fentes, la carte unique ne peut pas être utilisée normalement.

SPÉCIFICATION TECHNIQUE

Modèle	ONV0110-MCX	ONV0110-SCX	ONV0110S-SCX-A/B
InterfaceCHaracteristics
Interface	Port de fibre de Sc de liaison montante de 1155M (données) 110/100Base-TX RJ45 port (données)
Port Ethernet	Auto-détection de 10/100Base-TX, auto-adaptation complètement/semi-duplex de MDI/MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP(≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP(≤ 100 mètres)
Port de fibre optique	155Mbps, port double fibre multimode de Sc	155Mbps, double port monomode de Sc de fibre	155Mbps, port monomode de Sc de fibre unique
Optique Câble/Distance	Multi-mode: 850nm/ 0-500m, 1310nm/ 0-2km	Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T 10 IEEE802.3u0Base-TX,Base d'IEEE802.3u 100-FX, IEEE802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	1,0 Gbps
Expédition Taux @ 64 octet	0.3Mpps
MAC	1K
Mémoire de tampon	768K
JumboFRame	1536 octet
LED Indicateur	Puissance: PWR (vert), données: L/A (vert) Half/full duplex: FDX (vert), Fibre: FX (vert), Taux: 10/100 (vert)
Alimentation électrique
Alimentation électrique	Alimentation centralisée par rack 2U à 16 emplacements
PWR total/tension d'entrée	3W/ (5VDC)
Consommation de puissance	Veille <1W, pleine charge <3W
PhysiquePAramètre
Opération TEMP/Humidité	-20 °C ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité Stockage	-40 °C ~ + 85 °C, 5% ~ 95% RH sans condensation
