Commutateur PoE géré 52-port L2 de la liaison montante 10G-Commutateur PoE

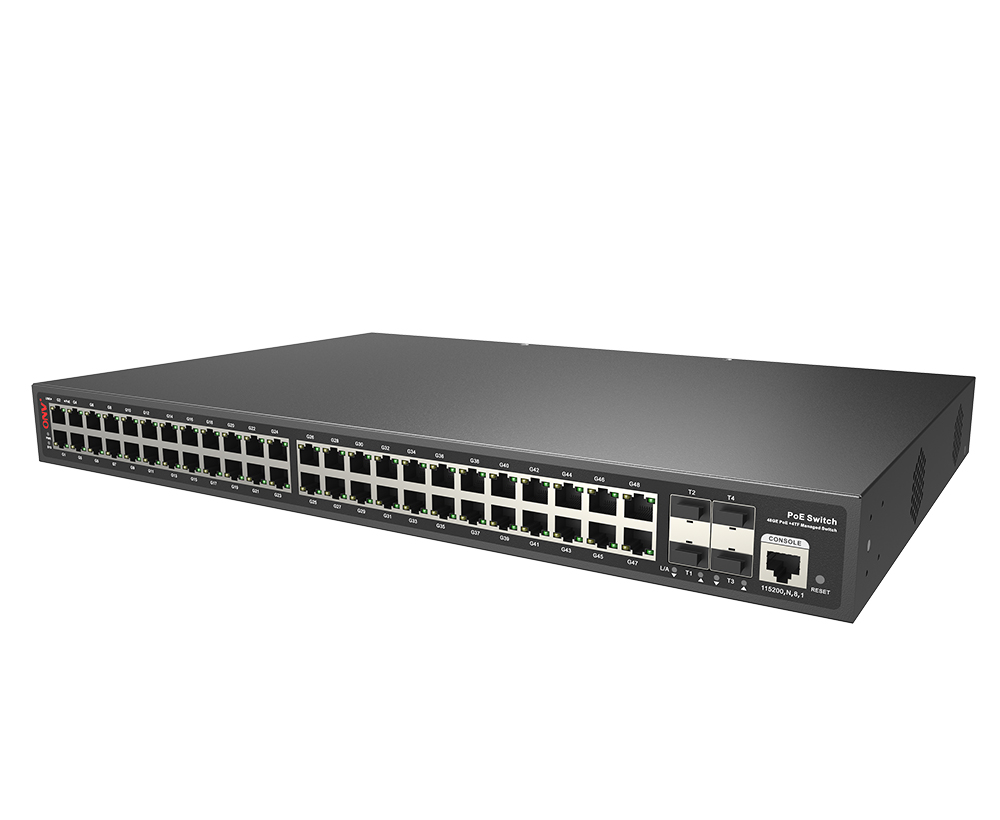

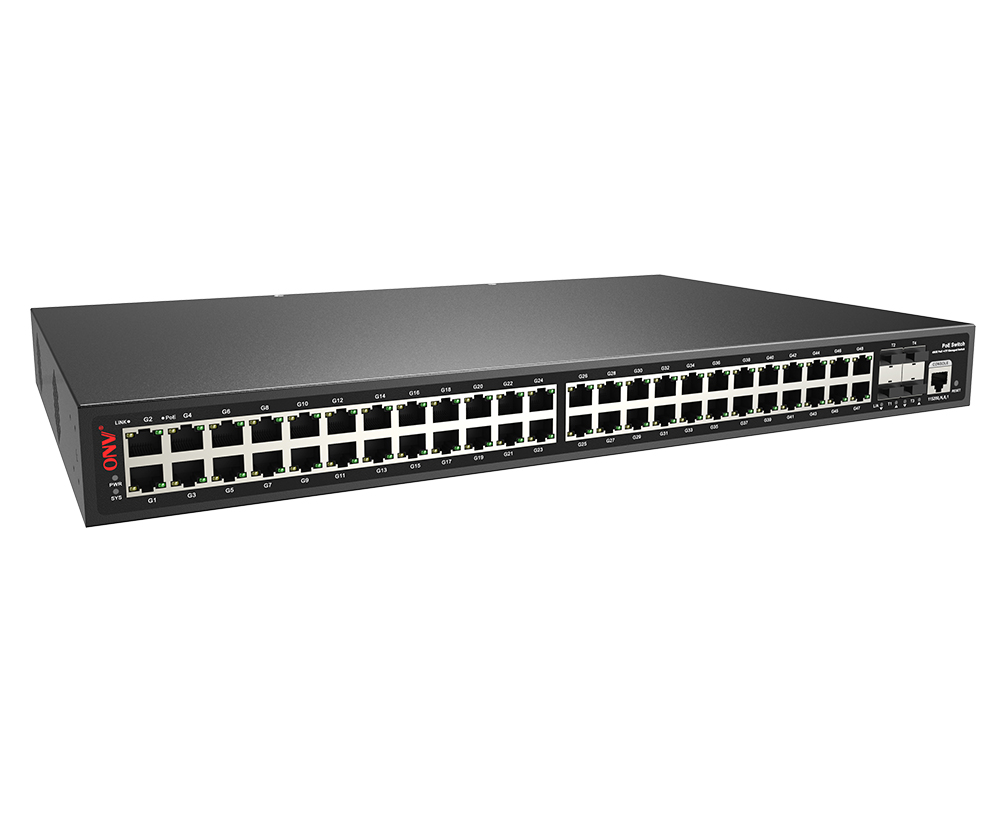

Commutateur PoE géré 52-port L2 de la liaison montante 10G

Modèle： ONV-POE36048PFM

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de la liaison montante 4*1/10G. Le port 1-48 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 600W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

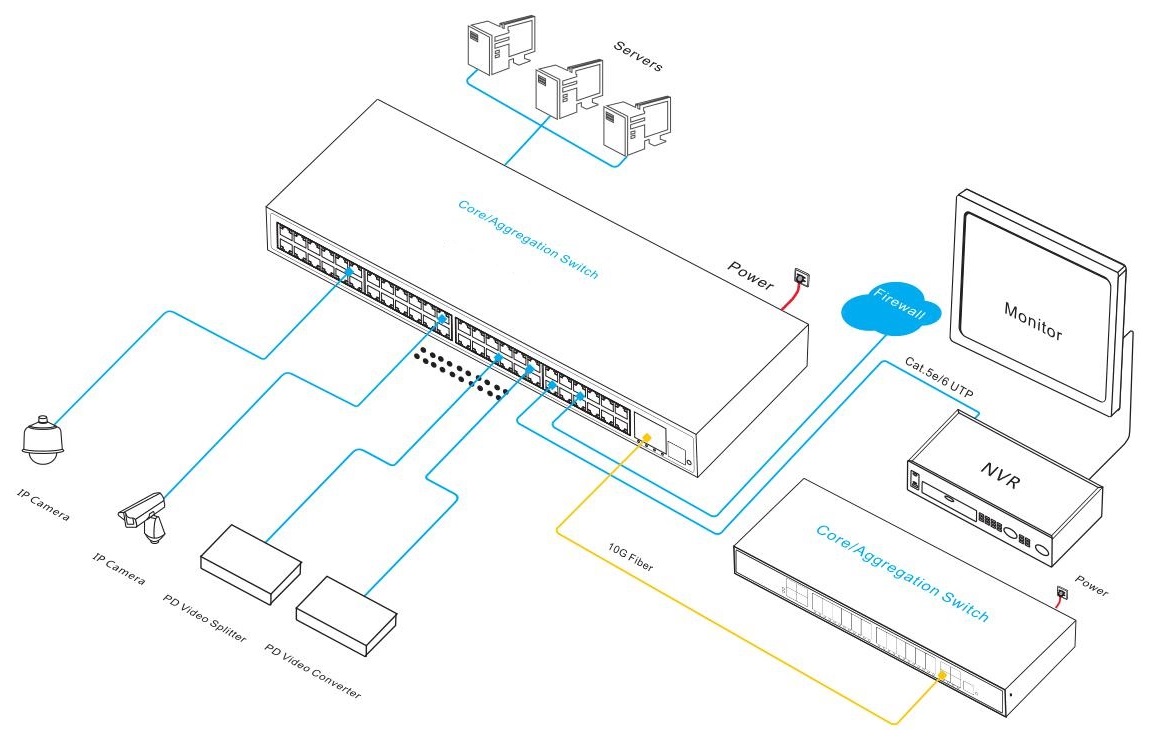

Application
Documents
Produits connexes

APERÇU

LeONV-POE36048PFMEstUne liaison montante 10GCommutateur PoE géré indépendamment développé par ONV. Il a48* 10/100/1000Base-TAdaptatifPorts RJ45 et 4*1/10GLiaison montantePorts fibre SFP +.Port 1-48Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent à la norme et les alimenter via le câble réseau. Il peut alimenter des points d'accès sans fil, des caméras réseau, des téléphones réseau, des interphones de contrôle d'accès visuel et d'autres terminaux PoE via des câbles réseau, répondre à l'environnement réseau qui nécessite une alimentation PoE à haute densité et convient aux hôtels, campus, parcs, supermarchés, sites pittoresques, dortoirs d'usine, Et les petites et moyennes entreprises pour construire des réseaux économiques et efficaces.

Le ONV-POE36048PFM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/ IPV6, le transfert de routage statique, le mécanisme de protection de sécurité complet, la stratégie ACL/ QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, QoS et d'autres fonctions peuvent être configurées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUE

Gigabit wIreSPisséAccès, uPlink1/10G SFP + fibre port

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.

SGigabit upportRJ45PortEtLiaison montante1/10GFibre SFPCombinaison de ports, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

48* Les ports RJ45 10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port hautement prioritaire est prioritaire pour éviter la surcharge de l'appareil.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

CCC, CE, FCC, RoHS.

Alimentation électrique auto-développée, haute redondance, fournissant une puissance de sortie PoE stable et à long terme.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et PoE.

Consommation de puissance faible, avec ventilateur, coque métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

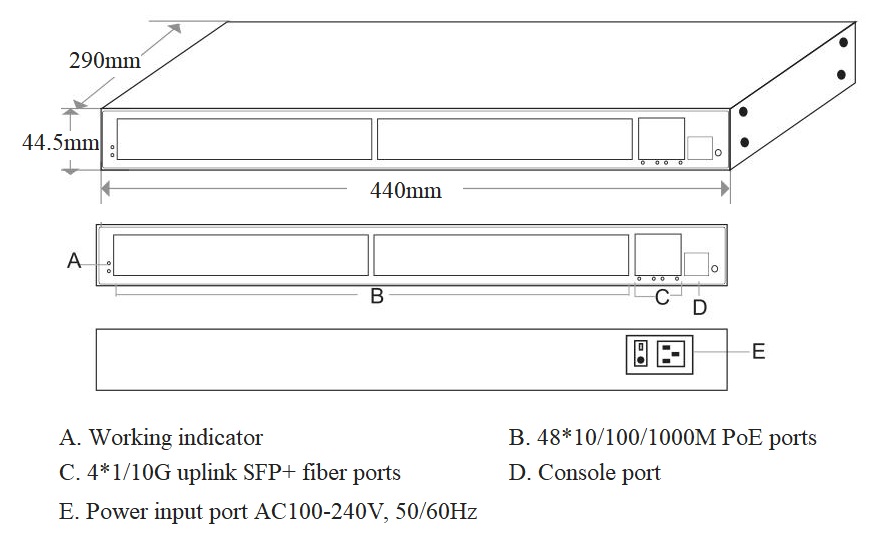

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE36048PFM	Commutateur PoE géré L2 avec ports RJ45 4810/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-48 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par la liaison montante 52 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kits de montage(Oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOPticalMOdule	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
PuissanceModule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC
10G OPticalMOdule	6630	Module optique SFP +, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832	Module optique SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832-33	Module optique SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832-27	Module optique SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-POE36028PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il intégré alimentation 400W.
ONV-POE36036PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP 8100/1000M et ports fibre SFP + 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il intégré alimentation 400W.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE36048PFM
Caractéristiques d'interface
FixePOrt	1 * Console RS232 port (115200,N,8,1) Ports fibre SFP de liaison montante 41/10G (données) Ports PoE 4810/100/1000Base-T (données/puissance)
Port Ethernet	Port 1-48 peut prendre en charge 10/100/1000BaseT auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm /0-500m (1.25G), 0-300m/ (10G), mode unique: 1310nm /0-40km, 1550nm /0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octets	131Mpps
CPU	500MHz
DRAM	4G
FLASH	256M
MAC	32K
Mémoire tampon	32M
JumboFRamé	9.6K
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), PoE: PoE (vert), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, prendre en charge une clé pour restaurer les paramètres d'usine
PoE et alimentation électrique
POEPort	Port 1-48
Gestion PoE	Configuration de la limite de puissance totale d'alimentation PoE Démarrage différé de puissance, travail PoE et planification du temps Affichage de l'état de fonctionnement du port PoE, configuration de la priorité de sortie du port PoE Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	600W/(AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <600W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/humidité	-20 ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	44029044.5mm
Poids net/brut	4.8kg / 5.7kg
Installation	Bureau, armoire 1U/19''
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglage de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Itinéraire statique/itinéraire par défaut max 128 entrées Fonction de gestion du réseau L2, gestion IPV4/IPV6 Transmission de vitesse filaire de routage du logiciel L3, prise en charge de la communication entre différents segments de réseau et différents VLAN
VLAN	4K VLAN basé sur le port, IEEE802.1q Configuration du port d'accès, coffre, hybride VLAN basé sur l'adresse MAC, configuration QinQ, VLAN vocal
PortAGrégation	Agrégation dynamique LACP, agrégation statique Max 26 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau ERPS	G.8032 (ERPS), temps de récupération inférieur à 20ms 255 Ring au maximum, Max 524 appareils par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, Max 1024 groupes multicast MLD Snooping, Multicast VLAN, Mécanisme de sortie rapide de l'utilisateur
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Filtrage de paquets basé sur le flux, marque de priorité/remarque Redirection basée sur le débit, limitation du débit 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Diff-Serv QoS, Algorithme de planification des files d'attente (SP, WRR, SP WRR)
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification d'adresse IEEE802.1X et MAC Liaison IP-MAC-Port VLAN, limite d'apprentissage MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte Trous noirs Mac, protection source IP, attaque Anti-DoS SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
