Commutateur PoE géré Gigabit 10-port L2

Modèle： ONV-POE33108PFM

L2 a contrôlé le commutateur de fibre de PoE avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il intégré 130W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-POE33108PFM est un commutateur de fibre PoE géré par gigabit L2 développé indépendamment par ONV. Il a8* Ports RJ45 adaptatifs 10/100/1000Base-T et fibre SFP 2*100/1000Base-XPorts. Port 1-8Peut prendre en charge IEEE 802.3 af/at PoE standard et une puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent à la norme et les alimenter via le câble réseau. Il peut alimenter des points d'accès sans fil, des caméras IP, des téléphones IP, des interphones de contrôle d'accès visuel et d'autres terminaux PoE via des câbles réseau, répondre à l'environnement réseau qui nécessite une alimentation PoE à haute densité et convient aux hôtels, campus, parcs, supermarchés, sites pittoresques, dortoirs d'usine, Et les petites et moyennes entreprises pour construire des réseaux économiques et efficaces.

Le ONV-POE33108PFM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/ IPV6, le transfert de routage statique, le mécanisme de protection de sécurité complet, la stratégie ACL/ QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, QoS et d'autres fonctions peuvent être configurées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Prend en charge la combinaison de ports Gigabit RJ45 et de ports SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port hautement prioritaire est prioritaire pour éviter la surcharge de l'appareil.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Alimentation électrique auto-développée, haute redondance, fournissant une puissance de sortie PoE stable et à long terme.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et PoE.

Consommation de puissance faible, avec ventilateur, coque métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

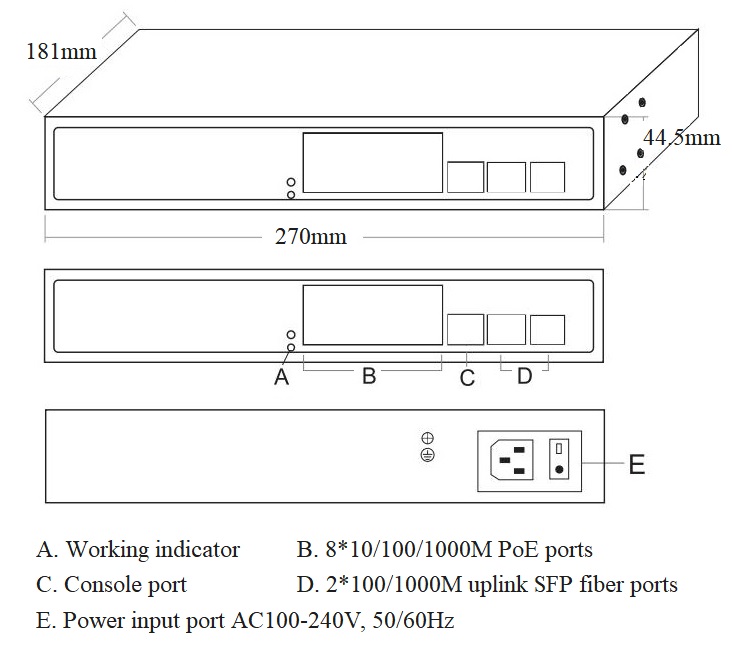

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE33108PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	130W
ONV-POE33108PFM-at		250W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre PoE entièrement géré par gigabit à 10 ports	1	ENSEMBLE
	Ligne RJ45-DB9	1	PC
	Câble d'alimentation AC	1	PC
	Kits de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G optique Module	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-t-sc	Module optique de SFP, 1.25g fibre simple monomode tx1310nm/rx1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-r-sc	Module optique de SFP, fibre 1,25g simple unimodale tx1550nm/rx1310nm, distance de transmission: 20km, Sc interface2. Fonction de soutien DDM et branchement chaud.	PC
Module de puissance	2633	Transferts optiques de module de 1.25g SFP au port RJ45 de 10/100/1000M.	PC

Produit connexe

Modèle	Description
ONV-Poe33018PFM	L2 + a contrôlé le commutateur de fibre de Poe avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 210/1000m. Port 1-16 peut prendre en charge IEEE 802.3 af/à la norme Poe. Il alimentation d'énergie 250W intégrée et 1U/19 "installation de Cabinet.
ONV-Poe36028PFM	L2 + a contrôlé le commutateur de fibre de Poe avec les ports RJ45 de 2410/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10g. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at Poe. Il alimentation d'énergie 400W intégrée et 1U/19 "installation de Cabinet.
ONV-Poe36036PFM	L2 + a contrôlé le commutateur de fibre de Poe avec les ports RJ45 de 2410/100/1000M et les ports de fibre de 8100/1000m SFP et les ports de fibre de la liaison montante SFP + de 4*1/10g. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at Poe. Il alimentation d'énergie 400W intégrée et 1U/19 "installation de Cabinet.
ONV-Poe36048PFM	L2 + a contrôlé le commutateur de fibre de Poe avec les ports RJ45 de 4810/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10g. Le port 1-48 peut soutenir IEEE 802.3 af/à la norme de Poe. Il alimentation d'énergie 600W intégrée et 1U/19 "installation de Cabinet.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE33108PFM	ONV-POE33108PFM-at
Caractéristiques d'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) 810/100/1000Base-T PoE ports (données/puissance) 2100/1000Base-X ports fibre SFP liaison montante (données)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm /0-550m, mode unique: 1310nm /0-40km, 1550nm /0-120km.
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps (non-blocage)
Expédition Taux @ 64 octets	14.88Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
Mémoire tampon	4M
MAC	8K
Cadre Jumbo	9.6K
Indicateur LED	Puissance: PWR (vert), Système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert), POE: PoE (vert)
Interrupteur de réinitialisation	Oui, prendre en charge une clé pour restaurer les paramètres d'usine
PoE et alimentation électrique
POEPort	Port 1-8
Gestion PoE	Allocation de puissance de sortie du port PoE, on/off/af/at Configuration de la limite de puissance totale d'alimentation PoE Travail PoE et planification du temps, démarrage du délai d'alimentation Port PoE configuration de priorité de sortie, Port PoE affichage de l'état de fonctionnement
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	130W/ (AC100-240V)	250W/ (AC100-240V)
Consommation de puissance	Veille <8W, pleine charge <120W	Veille <10W, pleine charge <240W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 2.3A	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 4.1A
Paramètre physique
Opération TEMP/humidité	-20 °C ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 °C ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	27018144.5mm
Poids net/brut	1.3kg/ 1.9kg	1.5kg/ 2.1kg
Installation	Bureau, support mural, support d'armoire 1U 19 pouces
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglage de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Itinéraire statique/itinéraire par défaut max 128 entrées Fonction de gestion du réseau L2, gestion IPV4/IPV6 L3 acheminement logiciel sans transmission de vitesse filaire, prise en charge de la communication entre différents segments de réseau et différents VLAN
VLAN	VLAN basé sur port (4K), ieee802.1q VLAN vocal, VLAN basé sur protocole Accès, tronc, configuration hybride de port VLAN basé sur adresse de MAC, configuration de qinq
Agrégation de port	Agrégation dynamique LACP, agrégation statique Max 5 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	STP (ieee802.1d), RSTP (ieee802.1w), MSTP (ieee802.1s)
Protocole réseau en anneau ERP	G.8032 (ERP), moins de récupération de temps de 20ms 255 sonnent tout au plus, 254 dispositifs maximum par anneau.
Multidiffusion	IGMP snooping V1/V2/V3, 1024 groupes maximum de multidiffusion MLD snooping, multicast VLAN, mécanisme de sortie rapide de l'utilisateur
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Filtrage de paquets basé sur le flux, marque de priorité/remarque Redirection basée sur le débit, limitation du débit 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Diff-Serv QoS, Algorithme de planification des files d'attente (SP, WRR, SP WRR)
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification d'adresse IEEE802.1X et MAC Liaison IP-MAC-Port VLAN, limite d'apprentissage MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte Trous noirs Mac, protection source IP, attaque Anti-DoS SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
