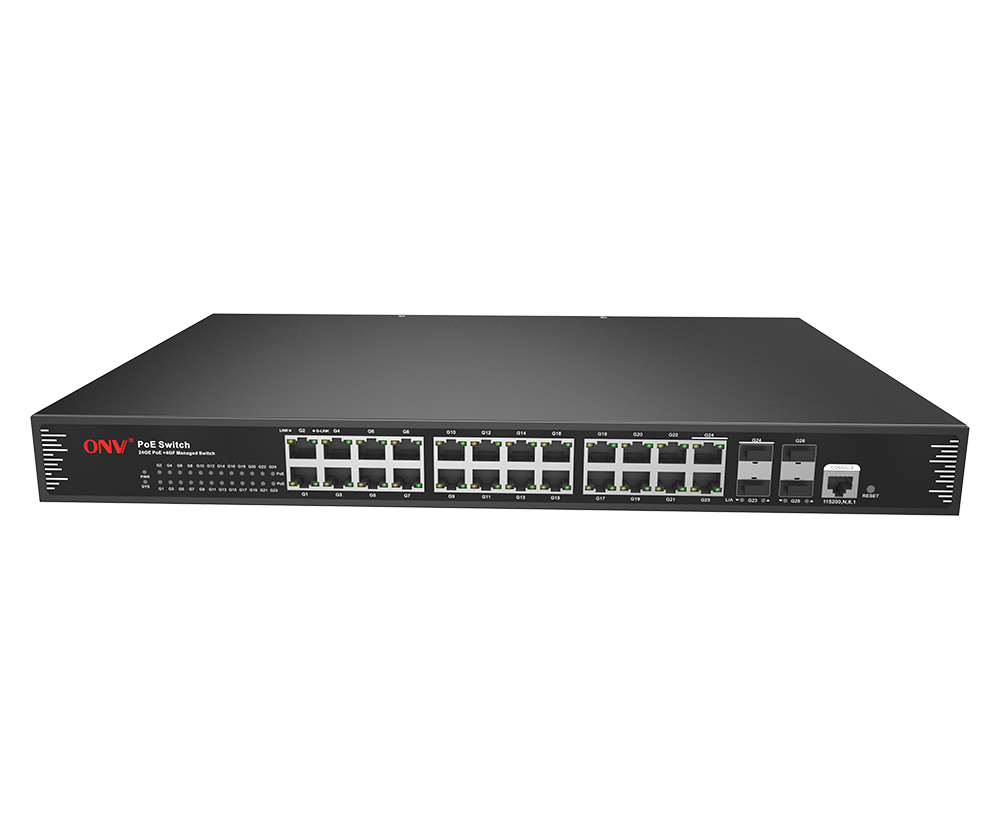

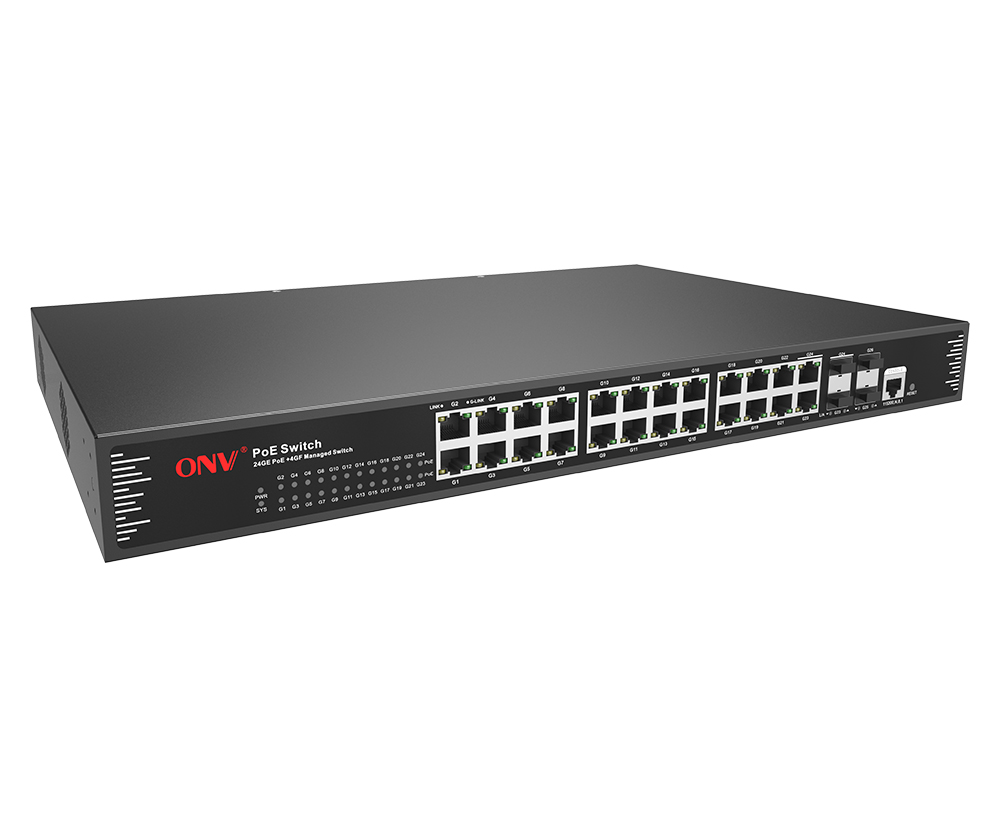

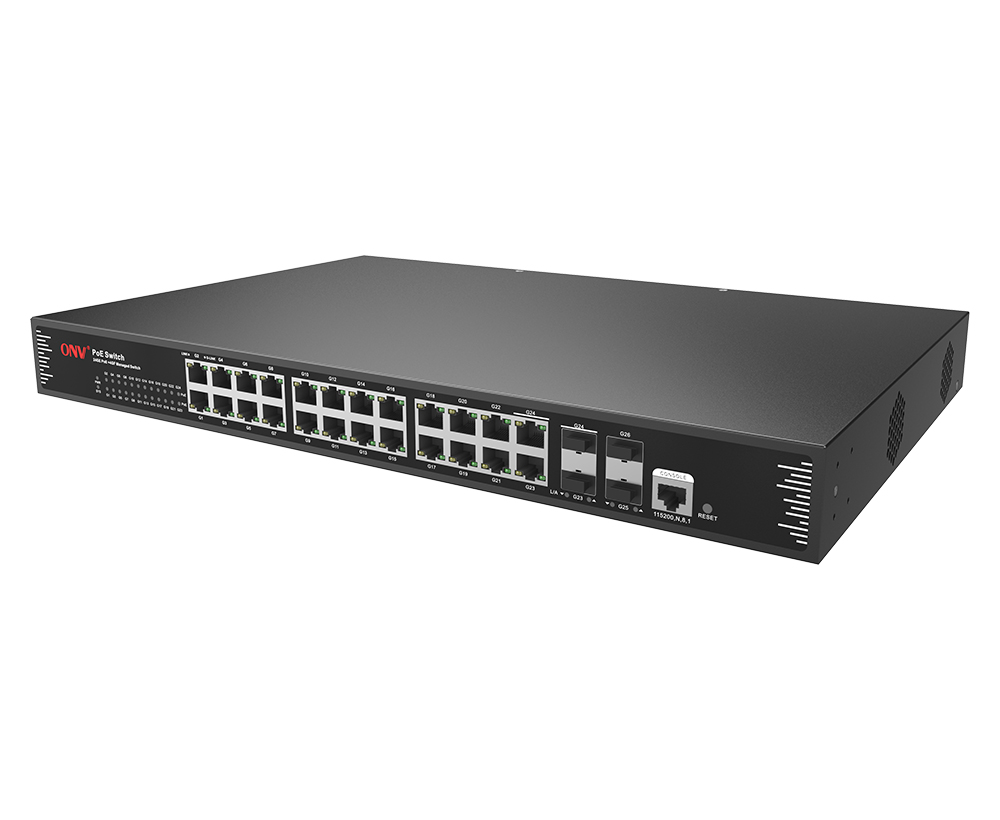

Commutateur PoE géré Gigabit 26 ports L2

Modèle： ONV-POE33026PFM

L2 a contrôlé le commutateur de fibre de PoE avec les ports RJ45 de 24*10/100/1000M et la fibre de SFP de liaison montante de 4*100/1000M (2 ports combinés y compris). Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 400W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

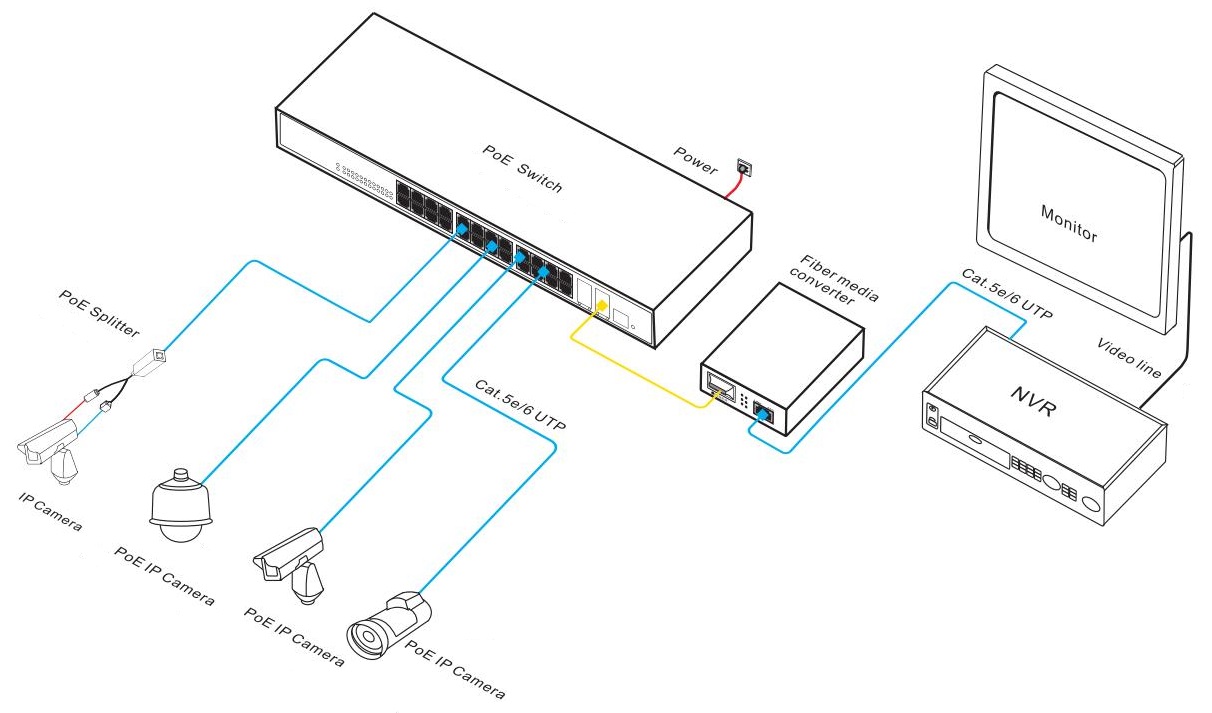

Application
Documents
Produits connexes

APERÇU

Le ONV-POE33026PFM est un commutateur de fibre PoE géré par gigabit L2 développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 24*10/100/1000Base-T et de fibre SFP de liaison montante 4*100/1000Base-X (y compris 2 ports combinés). Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter l'équipement terminal POE tel que l'AP sans fil, webcam, téléphone VoIP, interphone de contrôle d'accès visuel à travers le câble réseau, pour répondre à l'environnement réseau qui a besoin d'une alimentation PoE à haute densité, adapté aux hôtels, campus, parcs, supermarchés, sites pittoresques, Les quartiers industriels et les petites et moyennes entreprises forment un réseau rentable.

Le ONV-POE33026PFM a L2 + fonction de gestion de réseau, prend en charge IPV4/Gestion IPV6, transfert de routage statique logiciel, mécanisme de protection de sécurité complet, ACL parfait/Stratégie de QoS, et fonctions riches de VLAN, et est facile à gérer et à maintenir. Prend en charge divers protocoles de redondance réseau STP/RSTP/MSTP (< 50ms) et (ITU-R T G. 8032) ERPS (< 20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsque le réseau unidirectionnelle tombe en panne, il peut rapidement rétablir la communication et assurer la communication ininterrompue d'une transmission importante. La gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, la QoS et d'autres fonctions sont configurés en fonction des besoins réels des applications via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

=Gigabit de soutienRJ45Combinaison de port et de port Gigabit SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Système prioritaire pour le port PoE, il fournira d'abord l'alimentation au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évite le surmenage de l'appareil.

Les ports RJ45 24*10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre aux exigences d'alimentation PoE de la surveillance de la sécurité, du système de téléconférence, de la couverture sans fil et d'autres scénarios.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

CCC, CE, FCC, RoHS.

Alimentation auto-développée, redondance élevée, offrant une longue-Terme et puissance de sortie PoE stable.

Le panneau convivialCA montrer l'état de l'appareil à travers l'indicateur LED de PWR, Lien, EtPoE.

Consommation de puissance faible,Avec Fan,Coquille en métal d'acier galvanisé,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

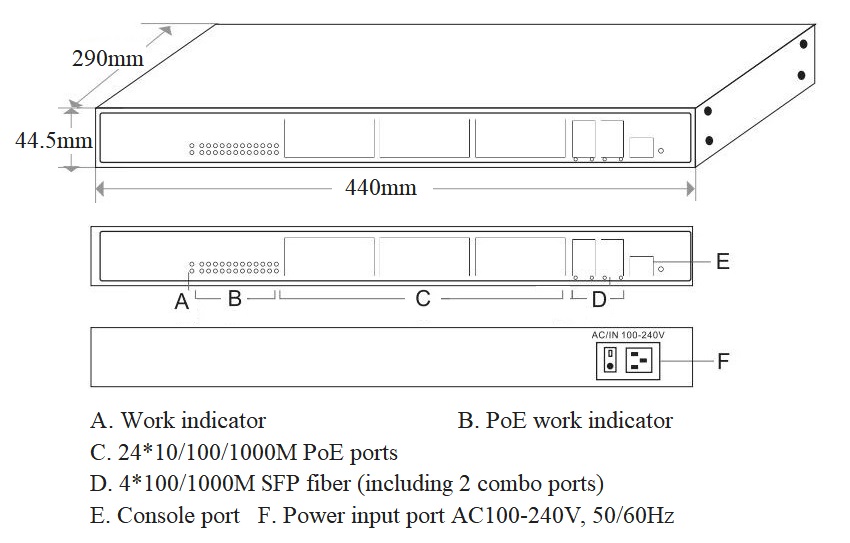

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE33026PFM	Commutateur de fibre PoE géré L2 avec ports RJ45 2410/100/1000M et fibre SFP de liaison montante 4100/1000M (y compris 2 ports combinés).Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	400W
ONV-POE33026PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par gigabit à 26 ports	1	ENSEMBLE
	Ligne RJ45-DB9	1	PC
	Câble d'alimentation AC	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Module optique	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-POE33028PFM	Commutateur de fibre PoE géré L2 + avec 2410/100/1000MRJ45Ports et ports fibre SFP de liaison montante 4100/1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”.
ONV-POE36028PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”.
ONV-POE36036PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP 8100/1000M et ports fibre SFP + 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”.
ONV-POE36048PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 4810/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-48 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 600W et installation d'armoire 1U/19 ”.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE33026PFM	ONV-POE33026PFM-at
Caractéristiques de l'interface
FixePORT	1 * RS232 console port (115200,N,8,1) Ports de 2410/100/1000Base-T PoE (données/puissance) 4100/1000Base-X ports de fibre de SFP de liaison montante (2 ports combinés y compris) (données)
Port Ethernet	Appui 10/100/1000Base-T(X) auto-sentant, plein/demi-duplex auto-adaptation du port 1-24 MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	52Gbps(Non bloquant)
Expédition Taux @ 64 octet	38.69Mpps
CPU	500MHz
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	8M
JumboFRame	9.6K
LED Indicateur	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune), PoE: PoE (Vert), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE & Alimentation électrique
POEPort	Port 1-24
POEGestion	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802,3 af/at
PWR total/tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille<18W,Chargement complet<380W	Veille<22W,Chargement complet<600W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/Humidité	-20~+55°C,5%~90% RHSans condensation
TEMP/Humidité de stockage	-40~+75 °C,5%~95% RHSans condensation
Dimension(L * W * H)	44029044.5mm
Poids net/brut	3.8Kg/4.7Kg	4.1Kg/5.1Kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC,Marquage CE, commercial,CE/LVD EN62368-1,FCC Partie 15 Classe B,ROHS
Garantie	3Années,Entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limitez la vitesse du trafic de message aux ports entrants et sortants, avec la mini granularité de 64Kbps
L3Caractéristique	Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, protocole ARP, max 1024 entrées L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride
PortAGgrégation	Agrégation dynamique LACP, agrégation statique Max 13 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau d'anneau Protocole	G.8032 (ERPS), temps de récupération inférieur à 20ms 255 Ring au maximum, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping (en), MultidiffusionVLAN IGMP Snooping v1/v2,Max 1024 groupes de multidiffusion, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur les flux, Diff-Serv QoS, Marque de priorité/Remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP
ACL	ACL a publié basé sur le port et le VLAN L2-L4 fonction de filtrage de paquet peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X MAC adresse la limite de nombre d'apprentissage
