10G de la liaison montante 28-port L2 a contrôlé le commutateur de PoE-Commutateur PoE

10G de la liaison montante 28-port L2 a contrôlé le commutateur de PoE

Modèle： ONV-POE56028PFM

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de la liaison montante 4*1/10G SFP. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation de l'énergie 400W intégrée et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

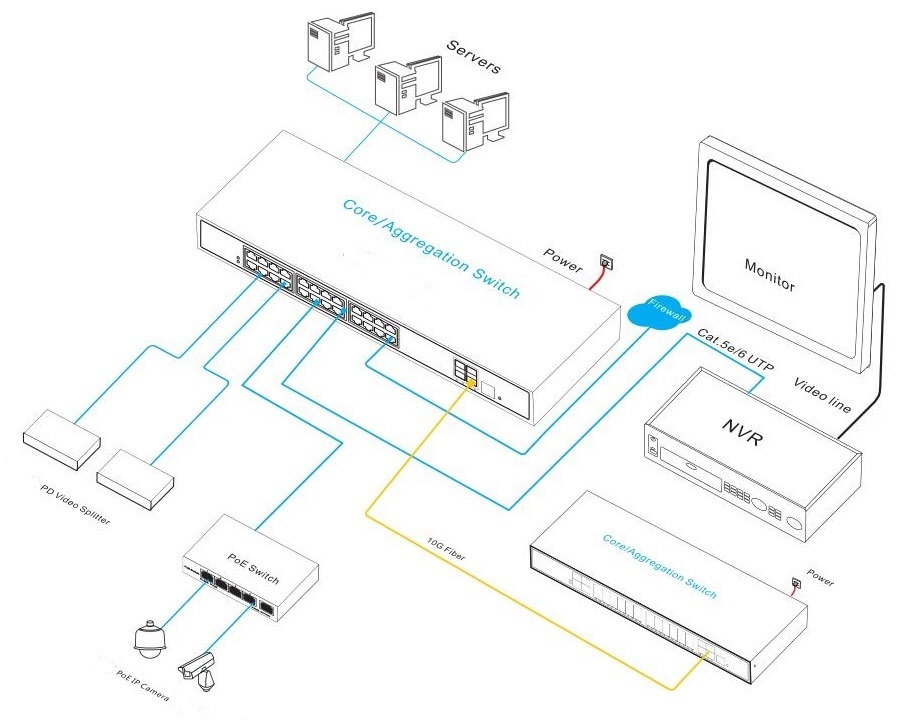

Application
Documents
Produits connexes

APERÇU

Le ONV-POE56028PFM est un commutateur contrôlé de fibre de PoE de la liaison montante 10G indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 24*10/100/1000Base-T et les ports de fibre de la liaison montante SFP + 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE, et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que AP sans fil, caméra IP, téléphone VoIP, interphone de contrôle d'accès visuel, etc., via un câble réseau, pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux dortoirs d'usine et aux petites et moyennes entreprises.

Le POE56028PFM a la fonction de gestion du réseau L2 +, la gestion de soutiens IPV4/ IPV6, la transmission statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN, et est facile à contrôler et maintenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue importante pour les applications. Selon les exigences de l'application réelle, vous pouvez configurer plusieurs services d'application, tels que la gestion de l'alimentation PoE, le contrôle du trafic de port, la division VLAN et le SNMP, via le mode de gestion de réseau Web.

CARACTÉRISTIQUE

GAccès d'igabit, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇Soutenez le port du gigabit RJ45 et la combinaison de port de fibre de la liaison montante 1/10G SFP +, qui permet à des utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇24* 10/100/1000Base-T RJ45Soutenez la puissance de PoE pour répondre aux besoins de la surveillance de sécurité, du système de téléconférence, de la couverture sans fil, et d'autres scénarios.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

Sécurité

◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.

◇Liaison de MAC de port de soutien et MAC d'IP Fonctions de liaison de port.

◇Soutenez l'authentification 802.1X, fournissez la fonction d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.

ForteBUsinessPRocessingCApabilité

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Appui IEEE802.1Q VLAN,Les utilisateurs peuvent avec souplesse diviser la configuration de VLAN, de VLAN de voix, et de QinQ selon leurs besoins.

◇Statique de soutienEt l'agrégation dynamique pour augmenter efficacement la largeur de bande de liaison, réaliser un équilibrage de charge, une sauvegarde de liaison et améliorer la fiabilité de liaison.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Faible consommation d'énergie,Avec la fan, le logement en acier galvanisé, et l'excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

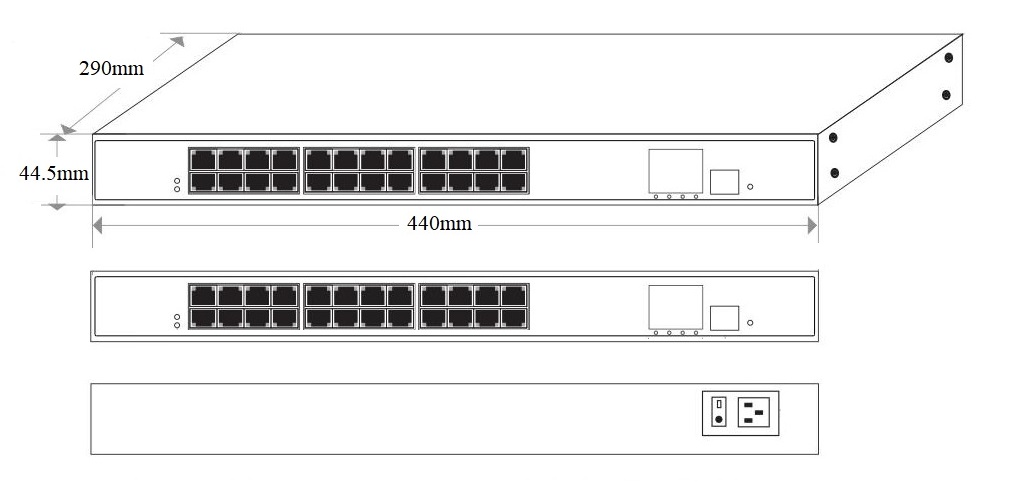

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE56028PFM	L2 + a contrôlé le commutateur de PoE avec les ports RJ45 de 2410/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	400W
ONV-POE56028PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par liaison montante 10G 28 ports	1	Set
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kits de montage (oreille suspendue)	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GModule optique	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-r-sc	Module optique de SFP, fibre 1,25g simple unimodale tx1550nm/rx1310nm, distance de transmission: 20km, Sc interface2. Fonction de soutien DDM et branchement chaud.	PC
Module de puissance	2633	Transferts optiques de module de 1.25g SFP au port RJ45 de 10/100/1000M.	PC
10gOptiqueModule	6630	Module optique de SFP +, 10g double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832	Module optique SFP +, 10g double fibre monomode 1310nm, distance de transmission: 20km, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-33	SFP + module optique, 10g monomode fibre unique tx1330nm/rx1270nm, distance de transmission: 20km, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-27	Module optique de SFP +, fibre 10g simple monomode tx1270nm/rx1330nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC

Produit connexe

Modèle	Description
ONV-POE56052PFM	L2 + a contrôlé le commutateur de PoE avec les ports RJ45 de 4810/100/1000M et les ports de fibre de la liaison montante 41/10g SFP +. Le port 1-48 peut soutenir IEEE 802.3 af/à la norme de Poe. Il alimentation d'énergie 600W intégrée et 1U/19 "installation de Cabinet.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE56028PFM	ONV-POE56028PFM-at
Caractéristiques d'interface
FixePOrt	1 * Console RS232 port (115200,N,8,1) Ports fibre SFP de liaison montante 41/10G (données) Ports PoE 2410/100/1000Base-T (données/puissance)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 0-300m(10G), mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transfert	Stocker et avancer (vitesse de plein fil)
Capacité de commutation	128Gbps(Non bloquant)
Expédition Taux @ 64 octets	95.23Mpps
CPU	800M
DRAM	1G
FLASH	128M
MAC	16K
Mémoire tampon	12M
JumboFRamé	12000 octet
Indicateur LED	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), Port fibre: L/A (vert), PoE: PoE (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
PoE et alimentation électrique
POEPort	Port 1-24
POEGestion	Affichage de l'état de travail PoE, port PoE marche/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille <20W, pleine charge <380W	Veille <22W, charge complète <600W
Alimentation électrique	Adaptateur d'alimentation intégré, AC100 ~ 240V 50-60Hz, 5.0A	Adaptateur d'alimentation intégré, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Temp/humidité d'opération	-20 °C ~ + 55 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	44029044.5mm
Poids net/brut	4.0Kg/4.8Kg	4.3Kg/5.2Kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, pièce 15, RoHS de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion d'écoulement en temps réel du port (intervalle de débit) Suppression des tempêtes de diffusion en fonction du taux de port Port optique SFP module DDMI diagnostic numérique en temps réel Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie Limitez le taux de trafic de paquets entrant et sortant, avec une mini granularité de 16Kbps et un maximum de 1Gbps
Caractéristique L3	RIPv6/v2, RIPng, OSPFv1/v2, OSPFv3 Routage statique IPv6/IPv6, 128 maximum d'entrées, gestion à double pile Fonction de gestion du réseau L2, protocole ARP, maximum 1024 entrées
VLAN	VLAN basé sur MAC, VLAN basé sur le protocole Configuration de port d'accès, coffre, hybride, protocole VLAN GVRP (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration QinQ
Agrégation des ports	Agrégation dynamique LACP, agrégation statique, groupes d'agrégation Max 14 et ports max 8 par groupe.
Arbre à sonner	Garde BPDU STP, filtrage BPDU et transfert BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)
Réseau d'anneau ERPS	Prend en charge le réseau d'anneaux ERPS, le temps de récupération est inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide de l'utilisateur, MVR (enregistrement VLAN multicast) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mirroring	Mise en miroir du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification des files d'attente (SP, WRR, SP WRR) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification basée sur le port IEEE802.1X SSL garantit la sécurité de la transmission de données Fonction de liaison Quad des ports IP MAC VLAN Fonction de garde de source IP, certification AAA et RADIUS Attaque anti DOS, suppression des messages de diffusion de port Gestion hiérarchique des utilisateurs et protection des mots de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données hôtes, fonction de détection d'intrusion ARP Protection de l'adresse de source IP, fonction de limite de vitesse de message ARP Isolation de port, limite d'apprentissage d'adresses MAC, trou noir d'adresse MAC
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur
Gestion	Horloge NTP, protocole de découverte de couche de liaison (LLDP) Journal de travail système, gestion du réseau Web (https) SNMP V1/V2/V3, Afficher l'état d'utilisation en temps réel du processeur Récupération en un clic, détection Ping, vérification de l'état du câble Gestion de cluster de plateforme NMS ONV (SNMP LLDP) Console/Modem AUX/Telnet/configuration de ligne de commande CLI Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
