Commutateur PoE géré Gigabit 6 ports L2-Commutateur PoE

Commutateur PoE géré Gigabit 6 ports L2

Modèle： ONV-POE33064PFM

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 65W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

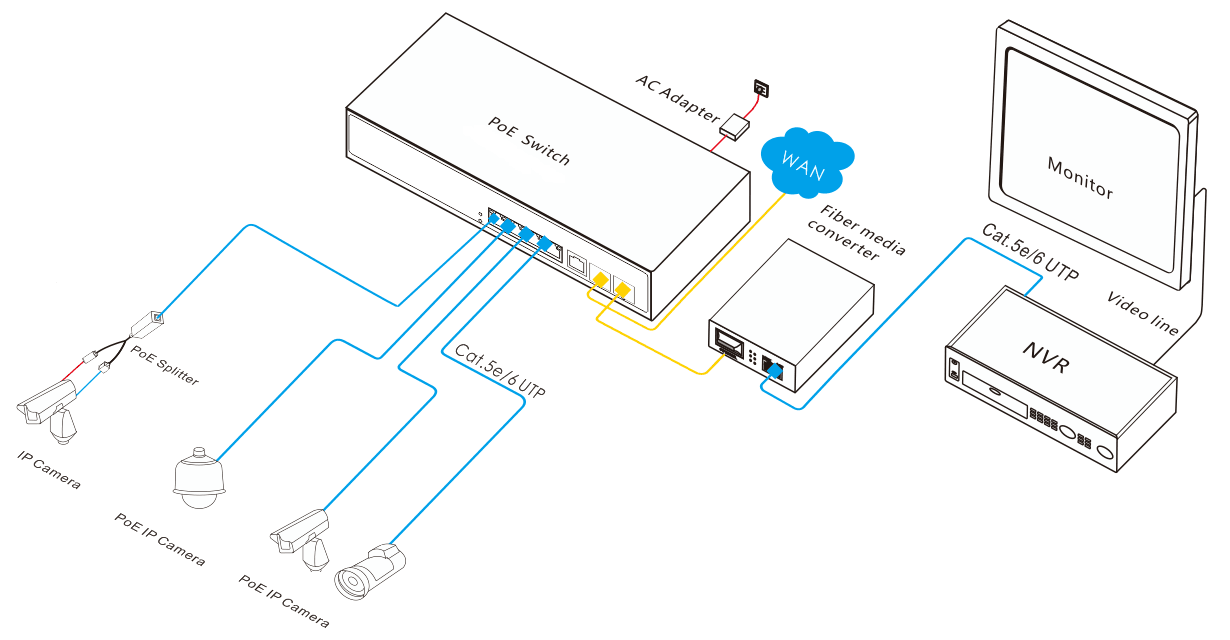

Application
Documents
Produits connexes

APERÇU

Le ONV-POE33064PFM est un commutateur de fibre PoE géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 4*10/100/1000Base-T et de ports fibre SFP 2*100/1000Base-X. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent à la norme et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des téléphones IP, un interphone de contrôle d'accès visuel et d'autres terminaux PoE via des câbles réseau, répondre à l'environnement réseau qui nécessite une alimentation PoE à haute densité et convient aux hôtels, campus, parcs, supermarchés, sites pittoresques, dortoirs d'usine, Et les petites et moyennes entreprises pour construire des réseaux économiques et efficaces.

Le ONV-POE33064PFM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/ IPV6, la transmission de routage logiciel/statique, le mécanisme de protection de sécurité complet, la stratégie ACL/ QoS parfaite, et fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, QoS et d'autres fonctions peuvent être configurées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

◇ Prend en charge la transmission de vitesse de fil sans blocage.

◇ Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

◇ Prend en charge la combinaison de ports Gigabit RJ45 et de ports SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

◇ Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

◇ Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇ 4* Les ports RJ45 10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

◇ Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port hautement prioritaire est prioritaire pour éviter la surcharge de l'appareil.

Forte capacité de traitement des entreprises

◇ Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

◇ Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

◇ Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

◇ Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇ Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

◇ Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

◇ Soutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

◇ Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

◇ L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇ CCC, CE, FCC, RoHS.

◇ Alimentation électrique auto-développée, haute redondance, fournissant une puissance de sortie PoE stable et à long terme.

◇ Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et PoE.

◇ Consommation de puissance faible, avec ventilateur, boîtier en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

◇ Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

◇ HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

◇ Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

◇ LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

◇ Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

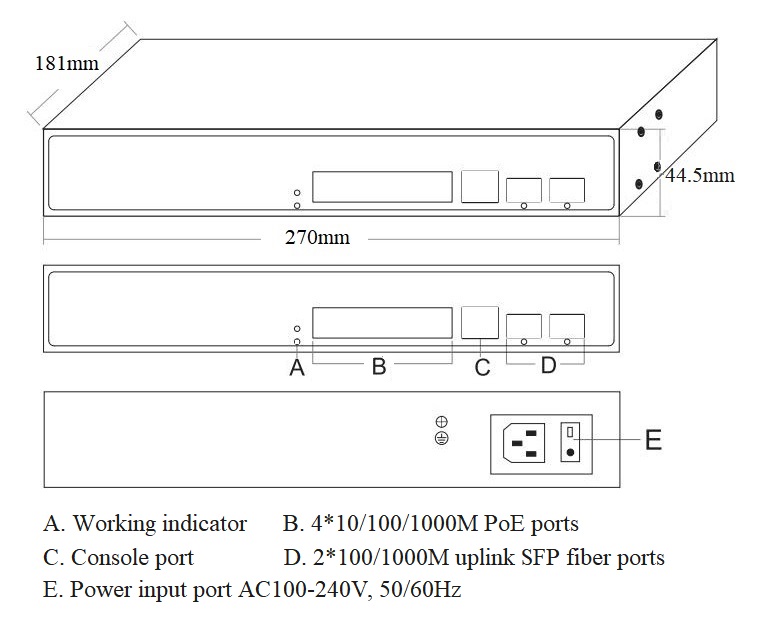

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE33064PFM	Commutateur PoE géré L2 avec 4 ports RJ45 4*10/100/1000M et 2 ports fibre SFP de liaison montante 100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	65W
ONV-POE33064PFM-at		130W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par Gigabit à 6 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kits de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOuPtique Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
PuissanceModule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-POE33010PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 210/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 130W et installation d'armoire 1U/19 ”.
ONV-POE33148PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 410/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 130W et installation d'armoire 1U/19 ”.
ONV-POE33168PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 8*100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 130W et installation d'armoire 1U/19 ”.
ONV-POE33028PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”.
ONV-POE36036PFM	Commutateur de fibre PoE géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP 8100/1000M et ports fibre SFP + 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE33064PFM	ONV-POE33064PFM-at
Caractéristiques d'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) 410/100/1000Base-T PoE ports (données/puissance) 2100/1000Base-X ports fibre SFP liaison montante (données)
Port Ethernet	Port 1-4 peut prendre en charge 10/100/1000BaseT auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm /0-550m, monomode: 1310nm /0-40km, 1550nm /0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode d'expédition	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	16Gbps (non-blocage)
Taux d'expédition @ 64 octet	8,93 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	10K
Indicateur LED	Puissance: PWR (vert), Réseau: Lien (jaune), Port fibre: L/A (vert), PoE: PoE (vert)
Interrupteur de réinitialisation	Oui, réinitialisation d'usine à un bouton
PoE et alimentation électrique
Port PoE	Port 1-4
Gestion PoE	Configuration de la limite de puissance totale d'alimentation PoE Démarrage différé de puissance, travail PoE et planification du temps Affichage de l'état de fonctionnement du port PoE, configuration de la priorité de sortie du port PoE Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	65W/ (AC100-240V)	130W /(AC100-240V)
Consommation de puissance	Veille <6W, pleine charge <60W	Veille <8W, pleine charge <120W
Alimentation électrique	Alimentation intégrée,AC100 ~ 240V 50-60Hz, 1.0A	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 2.3A
Paramètre physique
Temp/humidité d'opération	-20 °C ~ + 55 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	27018144.5mm
Poids net/brut	1.2kg /1.8kg	1.3kg /1.9kg
Installation	Bureau, support mural, armoire 1U/19”
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglage de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Routage statique/routage par défaut, maximum 128 entrées Fonction de gestion du réseau L2, gestion IPV4/IPV6 L3 acheminement du logiciel hors ligne, prise en charge de la communication entre différents segments de réseau et différents VLAN
VLAN	Configuration d'accès, coffre, port hybride VLAN basé sur port (4K), VLAN vocal, VLAN basé sur protocole MAC VLAN basé sur l'adresse, configuration QinQ, IEEE 802.1q
Agrégation des ports	Agrégation dynamique LACP, agrégation statique Max 3 groupes d'agrégation et 8 ports par groupe
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms 255 Ring au maximum, Max 254 appareils par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, Max 1024 groupes multicast MLD Snooping, Multicast VLAN, Mécanisme de sortie rapide de l'utilisateur
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Filtrage de paquets basé sur le flux, marque de priorité/remarque Redirection basée sur le débit, limitation du débit 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Diff-Serv QoS, Algorithme de planification des files d'attente (SP, WRR, SP WRR)
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification d'adresse IEEE802.1X et MAC Liaison IP-MAC-Port VLAN, limite d'apprentissage MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte Trous noirs Mac, protection source IP, attaque Anti-DoS SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
