Commutateur PoE géré Gigabit uplink 26-port L2-Commutateur PoE

Commutateur PoE géré Gigabit uplink 26-port L2

Modèle： ONV-POE31024PFM

L2 a contrôlé le commutateur de fibre de PoE avec les ports RJ45 de 24*10/100M et les ports RJ45 de 2*10/100/1000M et les ports combinés de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 400W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

LeONV-POE31024PFMEst le commutateur contrôlé par L2 de fibre de PoE de liaison montante de gigabit indépendamment développé par ONV. Il a24* Ports de 10/100M RJ45 et 2*10/100/1000MLiaison montanteRJ45PortsEt 2 *100/Liaison montante de 1000MSFPFibrePorts combo. Port 1-24Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. Chaque port soutient l'expédition de fil-vitesse.

LeONV-POE31024PFMAdopte une nouvelle génération des plates-formes performantes de matériel et de logiciel pour fournir l'accès 100M flexible et rentable et les ports de liaison montante. Il soutient les mécanismes complets de protection de sécurité, les politiques complètes d'ACL/QoS, et les fonctions flexibles de VLAN, et est facile à gérer et maintenir. Les dispositifs d'alimentation PoE peuvent automatiquement détecter et identifier l'équipement de réception de puissance qui répond à la norme et fournit l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et interphone visuel intelligent via le câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux parcs, aux attractions, aux supermarchés, aux quartiers d'usine et aux petites et moyennes entreprises pour former un réseau rentable.

CARACTÉRISTIQUE

100M accès, liaison montantePort combiné du gigabit TP/SFP

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez la combinaison combinée de port Ethernet de 10/100M et de port de gigabit TP/SFP, qui permet à des utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Priorité de soutien de port de PoE. Quand la puissance restante est insuffisante, la priorité est donnée à assurer l'alimentation d'énergie des ports à haute priorité pour éviter la surcharge d'équipement.

◇Gestion du réseau à distance PoE. Grâce à la fonction de gestion du réseau, vous pouvez vérifier leOLa puissance de port d'E, définissent la puissance de port, et réalisent la planification automatique du port 7*24h, etc.

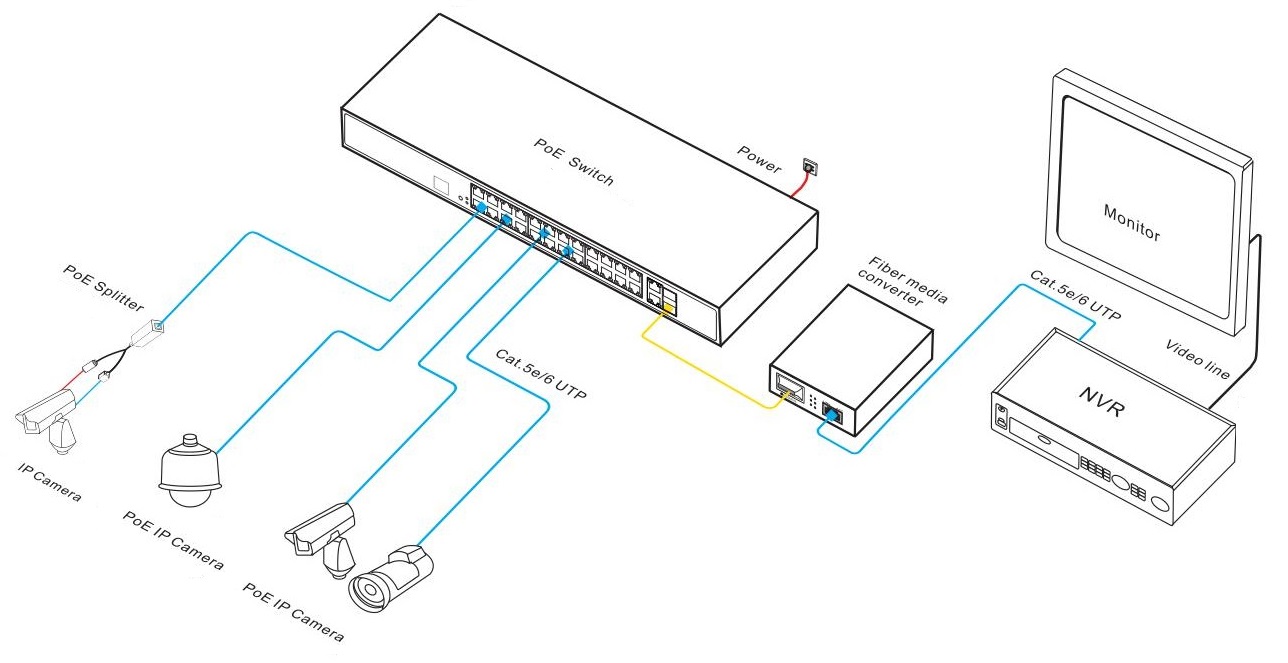

◇24* Les ports RJ45 10/100Base-TX prennent en charge l'alimentation PoE pour répondre aux besoins d'alimentation PoE de la surveillance de la sécurité, des systèmes de conférence téléphonique, de la couverture sans fil et d'autres scénarios.

Forte capacité de traitement des affaires

◇Soutenez STP/RSTP/MSTP, éliminez les boucles de la couche 2, et réalisez la sauvegarde de lien.

◇IEEE 802.1Q VLAN, les utilisateurs peuvent diviser VLAN selon les besoins, et la configuration de soutien QinQ.

◇L'agrégation statique et l'agrégation dynamique, augmentent la bande passante de lien, réalisent l'équilibrage de charge, relient la sauvegarde, et améliorent la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, SP WRR.

◇Prise en charge d'ACL pour filtrer les paquets de données en configurant les règles correspondantes, les opérations de traitement et les autorisations temporelles, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Soutien IGMPV1/V2/V3Le protocole multicast et IGMP Snooping répondent aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC,CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, PoE, lien.

◇Utilisant l'alimentation d'énergie auto-développée avec la conception élevée de redondance fournit à long terme et la puissance de sortie stable de PoE.

◇Faible consommation d'énergie,AvecFan, enveloppe en acier galvanisée en métal,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Surveillance du CPUEtSurveillance de la mémoire.

◇HTTPS, SSLV3, SSH V1/V2 et d'autres méthodes de cryptage rendent la gestion plus sécurisée.

◇RMON, les logs système, et les statistiques du trafic de port facilitent l'optimisation et la transformation de réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion de réseau Web, SNMP (V1/V2/V3) et d'autres méthodes de gestion et de maintenance diversifiées.

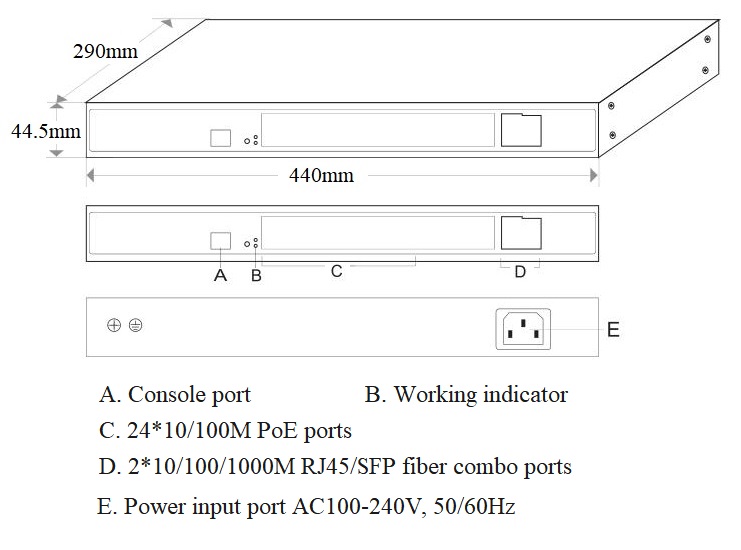

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE31024PFM	L2 a contrôlé le commutateur de fibre de PoE avec les ports RJ45 de 2410/100M et les ports RJ45 de 210/100/1000MEtPorts combinés de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	400W
ONV-POE31024PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur géré de PoE de liaison montante de gigabit de 26 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Kits de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G OPtique Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-SC	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE31024PFM	ONV-POE31024PFM-at
Caractéristiques de l'interface
Port fixe	Ports de 2410/100Base-TX PoE (données/puissance) Ports de la liaison montante RJ45 de 210/100/1000M (données) Ports combinés de fibre de SFP de liaison montante de 2*100/1000M (données)
Port Ethernet	Le port 1-24 peut soutenir 10/100Base-T(X) et le port 25-26 peut soutenir la auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm /0-550m, monomode: 1310nm /0-40km, 1550nm /0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	14,8 Gbps (non bloquant)
Expédition Taux @ 64 octet	6.55Mpps
CPU(Hz)	500M
DRAM	1G
FLASH	256M
MAC	8K
Mémoire tampon	4.1M
Cadre Jumbo	10K
Indicateur de LED	Puissance: PWR (vert), Données: Liaison (jaune), PoE: PoE (vert), Vitesse: SPD (vert)
PoE & Alimentation électrique
Port de PoE	Port 1-24
Gestion PoE	Travail de PoE et ordonnancement de temps, début de retard de puissance Attribution de puissance de sortie du port PoE, affichage d'état de fonctionnement du port PoE
Pin d'alimentation d'énergie	1/2(+) 3/6(-)
Puissance maximum par port	30W, IEEE 802,3 af/at
PWR total/tension d'entrée	400W (AC100-240V)	600W (AC100-240V)
Consommation de puissance	Veille <18W, pleine charge <380W	Veille <25W, pleine charge <600W
Alimentation électrique	Construit dans l'alimentation d'énergie, AC100 ~ 240V 50-60Hz, 5.0A	Construit dans l'alimentation d'énergie, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/Humidité	-20 °C ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 °C ~ + 75 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.6kg /4.5kg	3.9kg /4.8kg
Installation	Bureau, fixé au mur, armoire de 19 pouces 1U
Certification et garantie
Protection contre la foudre	Protection contre la foudre de port: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages à la mini granularité des ports entrants et sortants est de 64Kbps
VLAN	4K VLAN basé sur le port, IEEE802.1q Configuration de QinQ, VLAN basé sur le protocole
Agrégation de port	Support LACP, agrégation manuelle Max 13 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multidiffusion	MLD Snooping, Multidiffusion VLAN IGMP Snooping v1/v2/v3, Max 64 groupes de multidiffusion, déconnexion rapide
Mise en miroir	Trafic bidirectionnel reflétant les ports de base
QoS	Diff-Serv QoS, marque de priorité/remarque Algorithme de planification de file d'attente (SP, WRR, SP WRR) 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP
ACL	L2-L4 fonction de filtrage de paquet, assortissant les 80 premiers octets du paquet, basés sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, type de protocole IP, port de TCP/UDP, plage de port de TCP/UDP, attente de VLAN pour définir l'ACL.
Sécurité	Isolement de port, suppression de tempête d'émission de port Liaison MAC de port, fonction obligatoire de port MAC IP
DHCP	Client DHCP, surveillance DHCP, relais DHCP
Gestion	NTP, récupération d'Un-clé, SNMP V1/V2/V3 Journal de travail système, Gestion de réseau Web (Https)
