Commutateur PoE géré 52-port L2 de la liaison montante 10G-Commutateur PoE

Commutateur PoE géré 52-port L2 de la liaison montante 10G

Modèle： ONV-POE56052PFM

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de la liaison montante 4*1/10G. Le port 1-48 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie 600W intégrée et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

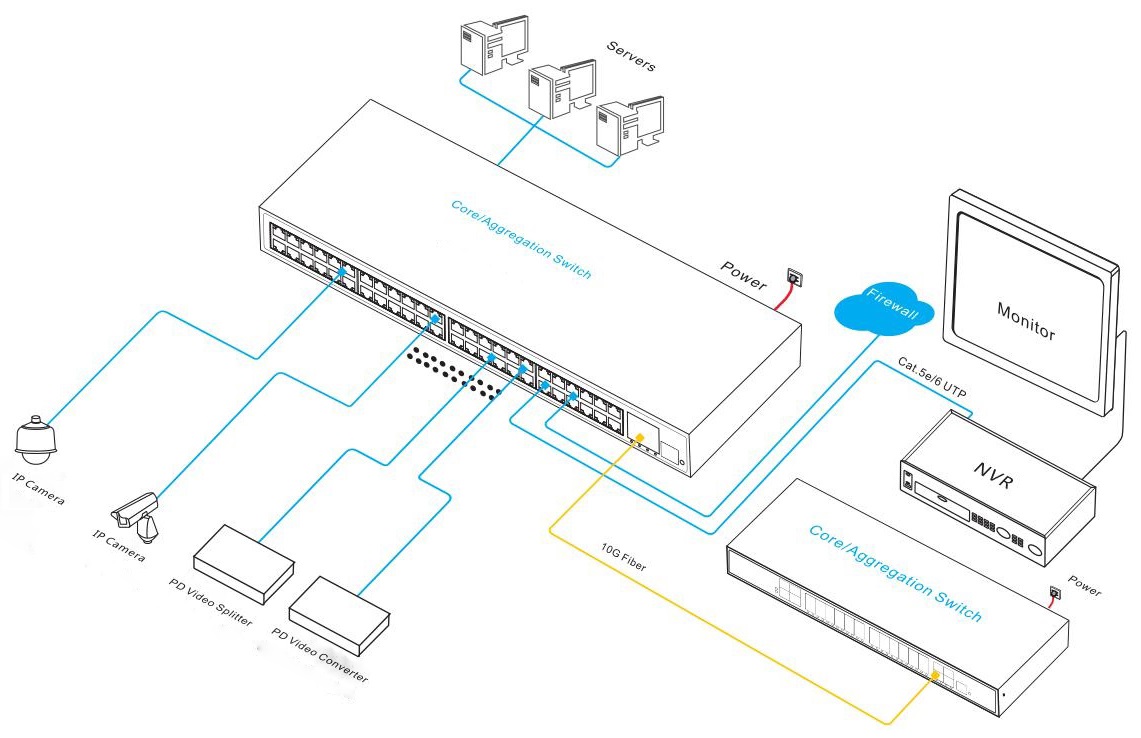

Application
Documents
Produits connexes

APERÇU

LeONV-POE56052PFMEstUne liaison montante 10GPoE géréFibreCommutateur indépendamment développé par ONV. Il a48* 10/100/1000Base-TAdaptatifRJ45PortsEt4*1/10GPorts de fibre de la liaison montante SFP +. Port 1-48Peut soutenir la norme d'IEEE 802.3 af/at PoE, et la puissance de PoE de simple-port atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que AP sans fil, caméra IP, téléphone VoIP, interphone de contrôle d'accès visuel, etc., via un câble réseau, pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux dortoirs d'usine et aux petites et moyennes entreprises.

LeONV-POE56052PFMAL2 +La fonction de gestion de réseau, prend en charge la gestion IPV4/ IPV6, la transmission d'itinéraire statique, le mécanisme de protection de sécurité complet, la politique ACL/QoS complète et les fonctions VLAN riches, et est facile à gérer et à entretenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue importante pour les applications. Selon les exigences réelles de l'application, vous pouvez configurer plusieurs services d'application, tels que la gestion de l'alimentation PoE, le contrôle du trafic de port, la division VLAN et le SNMP, via le mode de gestion de réseau Web.

CARACTÉRISTIQUE

Gigabit wIreSA fait piotéAccès, port de fibre de la liaison montante 1/10G SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SGigabit d'upportRJ45PortEtLiaison montante1/10GFibre de SFPPortCombinaison, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇48* 10/100/1000Base-T RJ45Soutenez la puissance de PoE pour répondre aux besoins de la surveillance de sécurité, du système de téléconférence, de la couverture sans fil, et d'autres scénarios.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

Sécurité

◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.

◇Liaison de MAC de port de soutien et MAC d'IP Fonctions de liaison de port.

◇Soutenez l'authentification 802.1X, fournissez la fonction d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.

ForteBUsinessPRocessingCApabilité

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Appui IEEE802.1Q VLAN,Les utilisateurs peuvent avec souplesse diviser la configuration de VLAN, de VLAN de voix, et de QinQ selon leurs besoins.

◇Statique de soutienEt l'agrégation dynamique pour augmenter efficacement la largeur de bande de liaison, réaliser un équilibrage de charge, une sauvegarde de liaison et améliorer la fiabilité de liaison.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Faible consommation d'énergie,Avec la fan, le logement en acier galvanisé, et l'excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

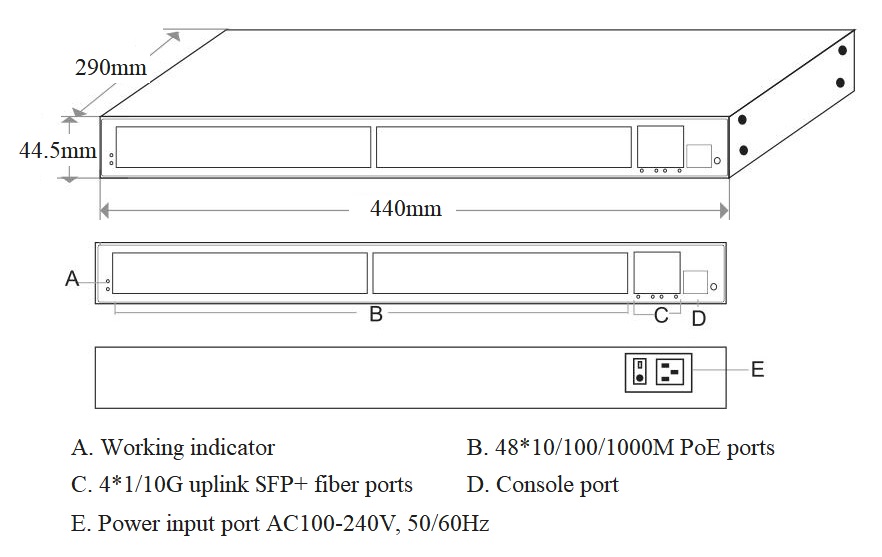

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE56052PFM	L2 + a contrôlé le commutateur PoE avec les ports RJ45 de 4810/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-48 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par liaison montante de 52 ports 10G	1	Set
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kits de montage (oreille suspendue)	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-R-SC, États-Unis	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC
10GOptiqueModule	6630	SFP + module optique, 10G multi-mode double fibre 850nm, distance de transmission: 300m, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832	Module optique SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-33	Module optique de SFP +, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-27	Module optique de SFP +, fibre 10G simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-POE56028PFM	L2 + a contrôlé le commutateur de PoE avec les ports RJ45 de 2410/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie 400W et 1U/19 "intégrés installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE56052PFM
Caractéristiques de l'interface
FixePORT	1 * Console RS232 port (115200,N,8,1) Ports de fibre de la liaison montante 41/10G SFP (données) Ports de 4810/100/1000Base-T PoE (données/puissance)
Port Ethernet	Port 1-48 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transmission	Magasin et en avant (pleine vitesse de fil)
Capacité de commutation	216Gbps (non-blocage)
Taux de transmission @ 64 octet	131Mpps
CPU	Double noyau 1G
DRAM	2G
FLASH	256M
MAC	32K
Mémoire de tampon	16M
Cadre Jumbo	12K
LED Indicateur	Système: SYS (vert), PoE: PoE (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
POEPort	Port 1-48
POEGestion	Affichage de l'état de fonctionnement PoE, Port PoE on/off, af/at distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6(-)
Max Puissance par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <30W, pleine charge <600W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Temp/humidité d'opération	-20 °C ~ 55 °C, 5% ~ 90% RH sans condensation.
Temp/humidité de stockage	-40 °C ~ + 75 °C, 5% ~ 95% RH sans condensation.
Dimensions(L * W * H)	44029044.5mm
Poids net/brut	4,8 kg/5,7 kg
Installation	Bureau, 1U/19 ”armoires
Certificat et garantie
Protection contre la foudre	Protection légère: 4KV 8/20us, niveau de protection: IP30
Certificat	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC partie 15, RoHS.
Garantie	Trois ans, on a toute une vie.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité est de 16Kbps et max 1Gbps
Caractéristique L3	RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Routage statique IPv4 /IPv6, 128 entrées max, gestion à double pile Fonction de gestion réseau L2, protocole ARP, max 1024 entrées
VLAN	VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'accès, tronc, hybride, protocole de GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
Agrégation de port	LACP, agrégation statique, Max 26 groupes d'agrégation et max 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)
Réseau en anneau ERPS	Le réseau d'anneau de soutien ERPS, temps de récupération est moins que 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP IP Source Guard fonction, AAA et RADIUS certification Anti attaque DoS, suppression de message de diffusion de port Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP Protection d'adresse de source d'IP, fonction de limite de vitesse de message d'ARP Isolation de port, limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC
DHCP	Client DHCP, surveillance DHCP, serveur DHCP
Gestion	Horloge NTP, protocole de découverte de couche de liaison (LLDP) Journal de travail système, gestion de réseau Web (https) SNMP V1/V2/V3, état en temps réel d'utilisation d'unité centrale de traitement de vue Récupération en un clic, détection Ping, vérification de l'état du câble Gestion de cluster de la plate-forme NMS ONV (SNMP LLDP) Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier de SFTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
