APERÇU
Le ONV-POE31108PFM est commutateur contrôlé par L2 de fibre de PoE de liaison montante de gigabit indépendamment développé par ONV. Il a 8*10/100M ports RJ45 et 2*10/100/1000M RJ45Ports etLiaison montante de 2*1000MSFPFibrePorts combo. Port 1-8PeutSoutenir la norme IEEE 802.3 af/at PoEEt sLa puissance maximum de PoE d'ingle-port est 30W. Chaque portPeutFil de soutien-expédition de vitesse.
Le ONV-POE31108PFM adopte une nouvelle génération de plates-formes matérielles et logicielles hautes performances pour fournir des ports d'accès et de liaison montante 100M flexibles et rentables. Il soutient les mécanismes complets de protection de sécurité, les politiques complètes d'ACL/QoS, et les fonctions flexibles de VLAN, et est facile à gérer et maintenir. Les dispositifs d'alimentation PoE peuvent automatiquement détecter et identifier l'équipement de réception de puissance qui répond à la norme et fournit l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et interphone visuel intelligent via le câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux parcs, aux attractions, aux supermarchés, aux quartiers d'usine et aux petites et moyennes entreprises pour former un réseau rentable.
CARACTÉRISTIQUE
10/100M accès, liaison montantePort combo Gigabit
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.
◇Appui 10/100MRJ45Combinaison de port et de port combiné Gigabit, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇Conformez-vous à la norme d'alimentation d'énergie d'IEEE 802.3 af/at PoE, identifiez automatiquement l'équipement de PoE pour l'alimentation d'énergie.
◇Priorité de soutien de port de PoE. Quand la puissance restante est insuffisante, la priorité est donnée à assurer l'alimentation d'énergie des ports à haute priorité pour éviter la surcharge d'équipement.

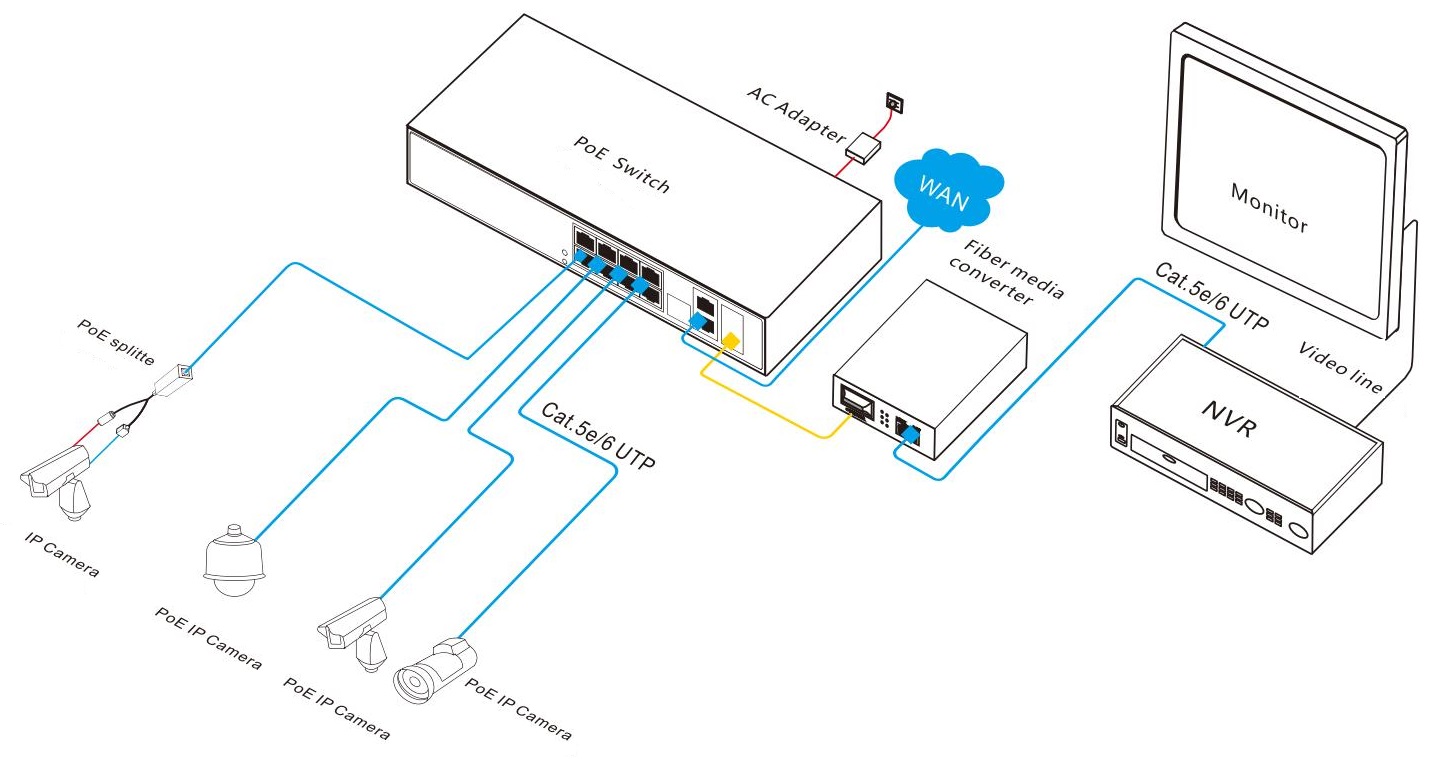

◇Les ports RJ45 8*10/100Base-TX prennent en charge l'alimentation PoE pour répondre aux besoins d'alimentation PoE de la surveillance de la sécurité, des systèmes de conférence téléphonique, de la couverture sans fil et d'autres scénarios.
◇Gestion du réseau à distance PoE. Par la fonction de gestion de réseau, vous pouvez vérifier la puissance de port de PoE, définir la puissance de port, et réaliser la planification automatique du port 7*24h, etc.
Forte capacité de traitement des affaires
◇Appui STP/RSTP/MSTP, éliminez les boucles de la couche 2, et réalisez la sauvegarde de lien.
◇IEEE 802.1Q VLAN, les utilisateurs peuvent diviser VLAN selon les besoins, et la configuration de soutien QinQ.
◇L'agrégation statique et l'agrégation dynamique, augmentent la bande passante de lien, réalisent l'équilibrage de charge, relient la sauvegarde, et améliorent la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, SP WRR.
◇Prise en charge d'ACL pour filtrer les paquets de données en configurant les règles correspondantes, les opérations de traitement et les autorisations temporelles, et fournir des stratégies de contrôle d'accès de sécurité flexibles.
◇Soutenez le protocole de multidiffusion IGMP V1/V2, et IGMP Snooping répond aux besoins de la surveillance vidéo à haute définition multiterminal et de l'accès de vidéoconférence.
Sécurité
◇Isolation portuaire et contrôle des tempêtes.
◇Soutenez la fonction obligatoire de combinaison flexible quadruple du port VLAN de MAC d'IP.
◇Soutenez l'authentification 802.1X pour fournir des fonctions d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.
Stable et fiable
◇CCC, CE, FCC, RoHS.
◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, PoE,EtLien.
◇Utilisant l'alimentation d'énergie auto-développée avec la conception élevée de redondance fournit à long terme et la puissance de sortie stable de PoE.
◇Consommation de puissance faible, aucune fan, enveloppe en acier galvanisée en métal,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.
Gestion O & M facile
◇Surveillance du CPUEtSurveillance de la mémoire.
◇HTTPS, SSLV3, SSH V1/V2,Et d'autres méthodes de cryptage rendent la gestion plus sûre.
◇RMON, les logs système, et les statistiques du trafic de port facilitent l'optimisation et la transformation de réseau.
◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.
◇Gestion de réseau Web, SNMP (V1/V2/V3) et d'autres méthodes de gestion et de maintenance diversifiées.

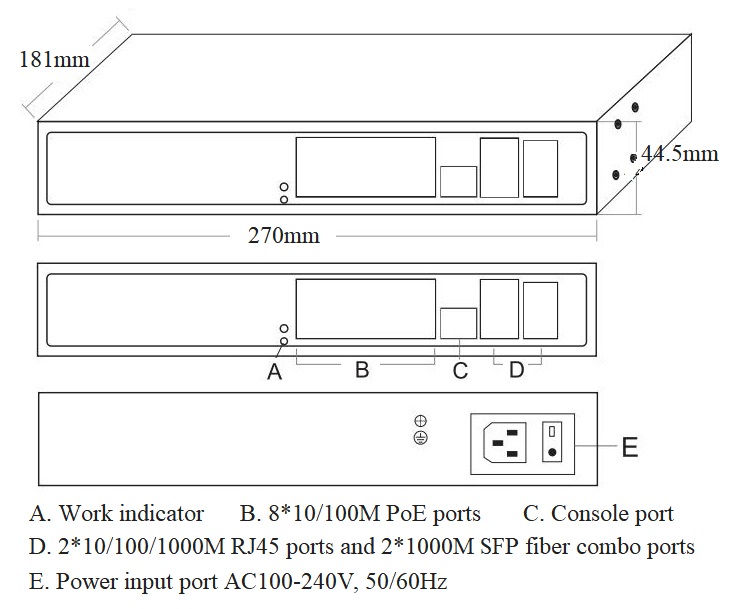

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation intégrée |
|
ONV-POE31108PFM |
L2 a contrôlé le commutateur de fibre de PoE avec les ports RJ45 de 8*10/100M et les ports RJ45 de 2*10/100/1000M et les ports combinés de fibre de la liaison montante SFP de 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire. |
130W |
|
ONV-POE31108PFM-at |
250W |
|
|
Remarque:Le module optique n'est pas inclus et doit être acheté. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur PoE géré par liaison montante Gigabit 10 ports |
1 |
ENSEMBLE |
|
|
Câble d'alimentation AC |
1 |
PC |
|
|
Kit de montage (oreille suspendue) |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
1.25GOPtique Module |
2630 |
Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud. |
PC |
|
2632 |
Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud. |
PC |
|
|
2612-T |
Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud. |
PC |
|
|
Référence: 2613-R |
Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-SC |
Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud. |
PC |
|
|
Référence: 2613-R-SC |
Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud. |
PC |
|
|
PuissanceModule |
2633 |
Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M. |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-POE31108PFM |
ONV-POE31108PFM-at |
|
Caractéristiques de l'interface |
||
|
Port fixe |
Ports de 8*10/100Base-TX PoE (données/puissance) Ports de la liaison montante RJ45 de 2*10/100/1000M (données) Ports combinés de fibre de SFP de liaison montante de 2*1000M (données) |
|
|
Port Ethernet |
Le port 1-8 peut soutenir 10/100Base-T(X) et le port 9-10 peut soutenir la auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
|
Port de fibre optique |
Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC) |
|
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
|
Paramètre de puce |
||
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
|
Capacité de commutation |
14,8 Gbps (non bloquant) |
|
|
Taux de transmission @ 64 octet |
4.17Mpps |
|
|
CPU |
500MHz |
|
|
DRAM |
1G |
|
|
FLASH |
128M |
|
|
MAC |
8K |
|
|
Mémoire tampon |
4.0M |
|
|
Cadre Jumbo |
10K |
|
|
Indicateur de LED |
Puissance: PWR (vert), Données: Lien (jaune), PoE: PoE (vert), Taux: Vitesse (vert) |
|
|
PoE & Alimentation électrique |
||
|
Port de PoE |
Port 1-8 |
|
|
Gestion PoE |
Statut de travail PoE, la planification de l'opération PoE et le temps Démarrage différé de l'alimentation, configuration prioritaire de sortie PoE |
|
|
Pin d'alimentation d'énergie |
1/2(+) 3/6(-) |
|
|
Puissance maximum par port |
30W, IEEE 802,3 af/at |
|
|
PWR total/tension d'entrée |
130W/ (AC100-240V) |
250W/ (AC100-240V) |
|
Consommation de puissance |
Veille <6W, pleine charge <130W |
Veille <6W, pleine charge <250W |
|
Alimentation électrique |
Construit dans l'alimentation d'énergie, AC100 ~ 240V 50-60Hz, 2.3A |
Construit dans l'alimentation d'énergie, AC100 ~ 240V 50-60Hz, 4.1A |
|
Paramètre physique |
||
|
Opération TEMP/Humidité |
-20 °C ~ + 55 °C, 5% ~ 90% RH sans condensation |
|
|
TEMP/Humidité de stockage |
-40 °C ~ + 75 °C, 5% ~ 95% RH sans condensation |
|
|
Dimension (L * W * H) |
270*181*44.5mm |
|
|
Poids net/brut |
1,3 kg/1,8 kg |
1.5kg /2.0kg |
|
Installation |
Bureau, bâti de mur, 1U/19» armoire |
|
|
Certification et garantie |
||
|
Protection contre la foudre |
Protection contre la foudre de port: 4KV 8/20us, niveau de protection: IP30 |
|
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
|
Garantie |
3 ans, entretien à vie. |
|
|
Fonctionnalité de gestion réseau |
||
|
Interface |
Contrôle de flux IEEE802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter le taux de trafic de paquets sur les ports entrants et sortants, avec la mini granularité est de 64Kbps |
|
|
VLAN |
4K VLAN basé sur le port, IEEE802.1q, configuration de QinQ, VLAN basé sur le protocole |
|
|
Agrégation de port |
Support LACP, agrégation manuelle Max 4 groupes d'agrégation et 8 ports par groupe |
|
|
Spanning Arbre |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
|
Multidiffusion |
MLD Snooping, Multidiffusion VLAN IGMP Snooping v1/v2/v3, Max 64 groupes de multidiffusion, déconnexion rapide |
|
|
Mise en miroir |
Trafic bidirectionnel reflétant les ports de base |
|
|
QoS |
Diff-Serv QoS, marque de priorité/remarque Algorithme de planification de file d'attente (SP, WRR, SP WRR) 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP |
|
|
ACL |
L2-L4 fonction de filtrage de paquet, qui peut assortir les 80 premiers octets du message, fournit l'ACLs défini a basé sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de port de TCP/UDP, et le VLAN. |
|
|
Sécurité |
Isolation de port, fonction obligatoire de port d'IP MAC, suppression de tempête d'émission de port |
|
|
DHCP |
Client DHCP, surveillance DHCP, relais DHCP |
|
|
Gestion |
NTP, récupération d'Un-clé, SNMP V1/V2/V3 Journal de travail système, Gestion de réseau Web (Https) |
|
