Commutateur de PoE de port du gigabit 10-Commutateur PoE

Commutateur de PoE de port du gigabit 10

Modèle： ONV-H3108PF

Commutateur non géré de PoE avec les ports de 8*10/100/1000M PoE et les ports de 2*1000M SFP. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Alimentation 120W intégrée.

Je veux faire une enquête

Aperçu
Spécification technique

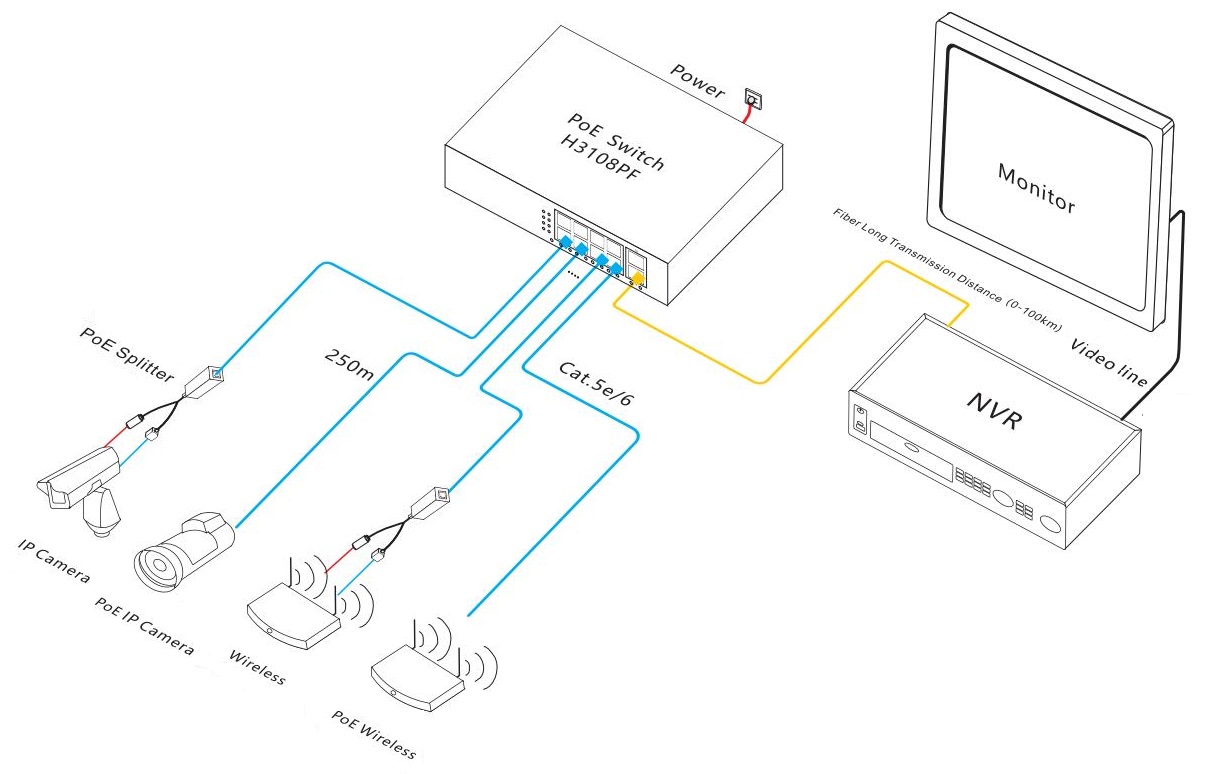

Application
Documents
Produits connexes

APERÇU

LeONV-H3108PFEst un PoE gigabitFibreCommutateur indépendamment développé par ONV.IT a les ports de 8*10/100/1000Base-T PoE et la base 2*1000XLiaison montanteSFPFibrePorts.Le port 1-8 peut soutenir IEEE802.3Af/à PoENormeEtSIngle-Puissance de PoE de port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut fournir de l'énergie à POÉquipement terminal d'E tel qu'AP sans fil,IPCAMÈre, Téléphone VoIP, interphone de contrôle d'accès vidéo, etc. via un câble réseau pour répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux quartiers d'usine et aux petites et moyennes entreprises pour former un réseau efficace d'économie.Modèle non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇Soutenez le contrôle de flux duplex d'IEEE 802.3x et la contre-pression.

◇SLe fil-vitesse de non-blocage d'upport expédiant pour une transmission plus douce.

◇FournitGigabit RJ45Port etSFPPortLiaison montantePour la mise en réseau flexible et répond aux exigences de mise en réseau de divers scénarios.

IntelligentPoEPOwerSUpply

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes de téléconférence, de la couverture sans fil et d'autres scénarios.

STableauANdREliable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR, lien, EtPoE.

◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Faible consommation d'énergie,Boîtier métallique, etExcellentDissipation thermique pour assurer l'opération stable deLe switch.

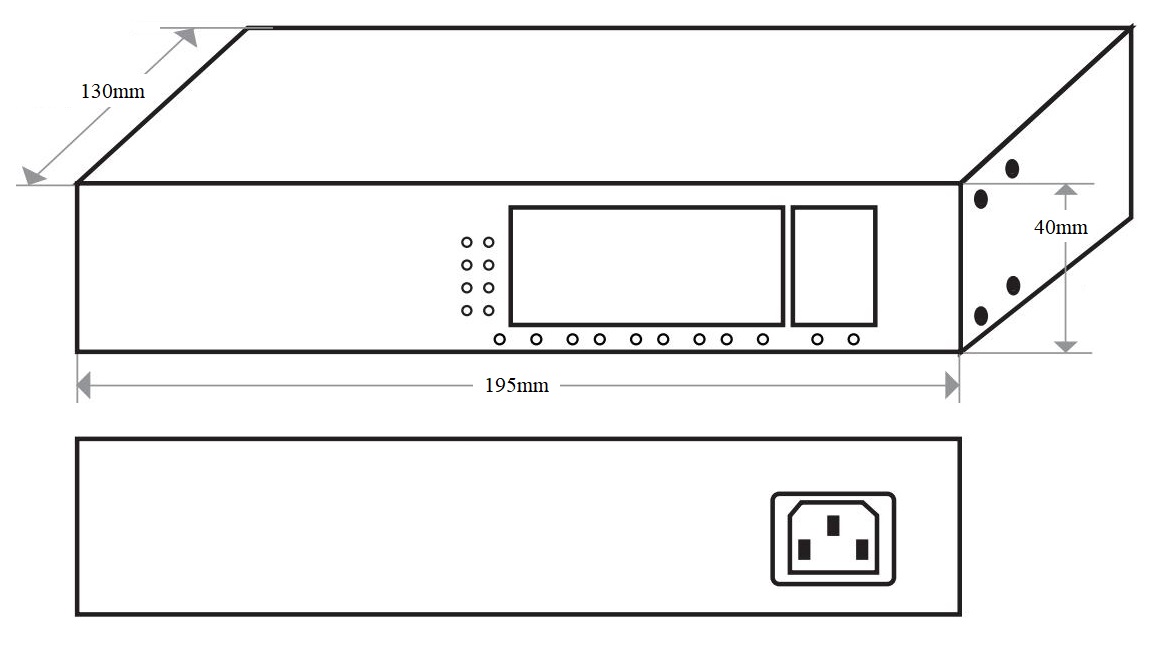

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-H3108PF	Commutateur non géré de PoE avec les ports de 810/100/1000M PoE et les ports de 21000M SFP. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Alimentation intégrée.	120W
ONV-H3108PFS	Commutateur non géré de PoE avec les ports de 810/100/1000M PoE et les ports de 21000M SFP. Le port 1-8 peut prendre en charge l'alimentation PoE +. Alimentation intégrée.	100W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de PoE de gigabit de 10 ports	1	ENSEMBLE
	Ligne d'alimentation AC	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630	Module optique de SFP, 1.25G multi-Double fibre 850nm, distance de transmission de mode: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC, États-Unis	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-H3108PF	ONV-H3108PFS
Caractéristiques de l'interface
Port fixe	2 * 1000Base-X ports de fibre de la liaison montante SFP (données) Ports de 8*10/100/1000Base-T PoE (données/puissance)
Port Ethernet	Auto-détection de soutien 10/100/1000Base-T du port 1-8, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3, 4, 5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique, défaut aucun incluent le module optique (unimode facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps (non-blocage)
Taux de transmission @ 64 octet	14,88 Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (vert), PoE: PoE (vert)
PoE et alimentation
Port PoE	Port 1 à 8
Pin d'alimentation d'énergie	1/2(+) 3/6(-)
Puissance maximum par port	30W, IEEE 802,3 af/at	30W, PoE +
PWR total/tension d'entrée	120W/ (AC100-240V)	100W/ (AC100-240V)
Consommation de puissance	Veille <6W, pleine charge <120W	Veille <6W, pleine charge <100W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 2.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 2.0A
Paramètre physique
Opération TEMP/Humidité	Sans condensation-20 °C ~ + 55 °C, 5% ~ 90% RH
TEMP/Humidité de stockage	-40 °C ~ + 85 °C, 5% ~ 95% RH ne se condensant pas
Dimension (L * W * H)	19513040mm
Poids net/brut	0.75kg / 1.0kg
Installation	Bureau, Montage mural
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	1 an, entretien à vie.
