Commutateur PoE Gigabit uplink 19 ports-Commutateur PoE

Commutateur PoE Gigabit uplink 19 ports

Modèle： ONV-H1016PFD-250

Commutateur Unmanaged de PoE avec les ports RJ45 de 16*10/100M et les ports de la liaison montante RJ45 de 2*10/100/1000M Base-T et le port de fibre de SFP de la liaison montante 1 * 1000Base-X. Le port 1-16 peut soutenir l'alimentation d'énergie de PoE. La fonction de chien de garde PoE est activée par défaut. Commutez le commutateur fonctionnel (250m), taux du port 9-16 est transmission de 10M/250m et alimentation d'énergie 250W intégrée.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-H1016PFD-250Est un commutateur intelligent de fibre de PoE indépendamment développé par ONV. Il a 16*10/100Base-TX ports RJ45 et 2*10/100/1000Base-T ports de la liaison montante RJ45 et 1 * 1000Base-X port de fibre de SFP de liaison montante. Le port 1-16 peut soutenir l'alimentation d'énergie de PoE +Et puissance de PoE de simple-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, téléphone VoIP, interphone de contrôle d'accès vidéo, etc. via un câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux quartiers d'usine et aux petites et moyennes entreprises pour former un réseau économique. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

10/Accès de 100M, liaison montante optique de port de gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse pour une transmission plus douce.

◇Soutenez le contrôle de flux duplex d'IEEE 802.3x et le contrôle de flux semi-duplex de contre-pression.

◇Fournissez les ports Ethernet et la liaison montante de port de SFP de gigabit pour la mise en réseau flexible et répond aux exigences de mise en réseau de divers scénarios.

IntelligentAlimentation PoE

◇Les ports RJ45 16*10/100Base-TX prennent en charge la puissance PoE pour répondre aux besoins de la puissance PoE dans divers scénarios dans le domaine de la sécurité.

◇Conformez-vous à la norme de puissance de PoE +, identifiez automatiquement des dispositifs de PoE pour la puissance sans endommager des dispositifs de non-PoE, et la puissance de sortie maximum de PoE de port unique est 30W.

Stable et fiable, facile à utiliser

◇CCC,CE, FCC, RoHS.

◇Plug and play, aucune configuration, simple et pratique.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Consommation de puissance faible, aucun ventilateur, enveloppe en acier galvanisée, excellente dissipation thermique pour assurer l'opération stable du commutateur.

Fonction innovante

◇Commutateur de fonction(En)100/250m)Passer à la position ON (par défaut)Hors), Le port 9 à 16 taux est 10M, et le PoEChien de gardeFonction est activée en même temps pour surveiller et redémarrer automatiquement l'échec de la communication PoE port. L'utilisation de la paire torsadée existante peut franchir la limite de transmission de 100 mètres et la distance de transmission peut atteindre 250 mètres. Dans le même temps, il peut résoudre le problème de la mauvaise transmission causée par le vieillissement des lignes.

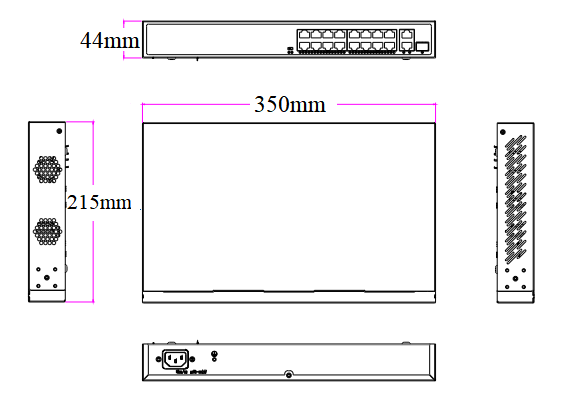

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	BUilt-dansAlimentation électrique
ONV-H1016PFD	Commutateur PoE non géré avec 1610/100MRJ45PortsEtBase-T de 210/100/1000MPorts de la liaison montante RJ45 et liaison montante SFP de 1 * 1000Base-XFibrePort. Le port 1-16 peut soutenir PoE+ Alimentation. POE fonction de chien de garde est activé par défaut.Commutez le commutateur fonctionnel(250m), Port 9-16 taux est 10M/250MTransmission et alimentation d'énergie intégrée.	52V/160W
ONV-H1024PFD (en)-250		52V/250W

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Gigabit 19 portsUPlink PoESSorcière	1	ENSEMBLE
	Ligne d'alimentation AC	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-H1016PFD	ONV-H1016PFD-250
InterfaceCHaracteristics
FixePORT	1 * 1000Base-X liaison montante SFPFibrePort (données) Ports de 1610/100Base-T PoE (données/puissance) 210/100/1000Base-T ports de la liaison montante RJ45 (données)
Port Ethernet	Appui 10/100Base-T(X) du port 1-16 et POrt 17-18/ 25-26 appui 1000Base-TAuto-adaptation MDI/ MDI-X à auto-détection, full/ half duplex
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 250 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètreS)
Port de fibre optique	Le port de fibre optique de gigabit, défaut aucun incluent le module optique (Module optique monomode/multimode, simple fibre/double fibre facultatif. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Interrupteur fonctionnel	Commutateur de fonction (En)100/250m)Par défaut:Hors,USe:Sur, Après ouverture, port 9 à 16 Appui 10M/250mTransmissionEtPOE chien de garde Fonction
Paramètre de puce
Protocole réseau	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T,IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	9.2Gbps (non bloquant)
Expédition Taux @ 64 octet	6,84 Mpps
MAC	2K
Mémoire de tampon	2.75M
Cadre Jumbo	9.2K
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (vert) PoE: PoE (rouge), Switc fonctionnelH:100/250m(Vert)
PoE et alimentation
PoEPort	PORT 1-16
Pin d'alimentation d'énergie	1/2( ) 3/6(-)
Max Puissance par port	30W,PoE
PWR total/tension d'entrée	160W/ (AC100-240V)	250W/ (AC100-240V)
Consommation de puissance	Veille <5W, pleine charge <160W	Veille <8W, pleine charge <250W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 3.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz,4.1A
Paramètre physique
Opération TEMP/Humidité	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 80 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	35021544mm
Poids net/brut	1.65Kg/2.2Kg	1.9Kg/2.45Kg
Installation	Bureau, RAck Monté
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commerciaL, CE/LVD EN62368-1, FCC partie 15 classe B, RoHS
Garantie	1 année,Entretien perpétuel.
