Commutateur PoE géré 2.5G 12 ports L2-Commutateur PoE

Commutateur PoE géré 2.5G 12 ports L2

Modèle： ONV-POE57128PFM

L2 a contrôlé le commutateur PoE avec 8*10/100/1000/2500M ports RJ45 et ports de fibre de SFP de liaison montante 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation d'énergie 130W intégrée et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

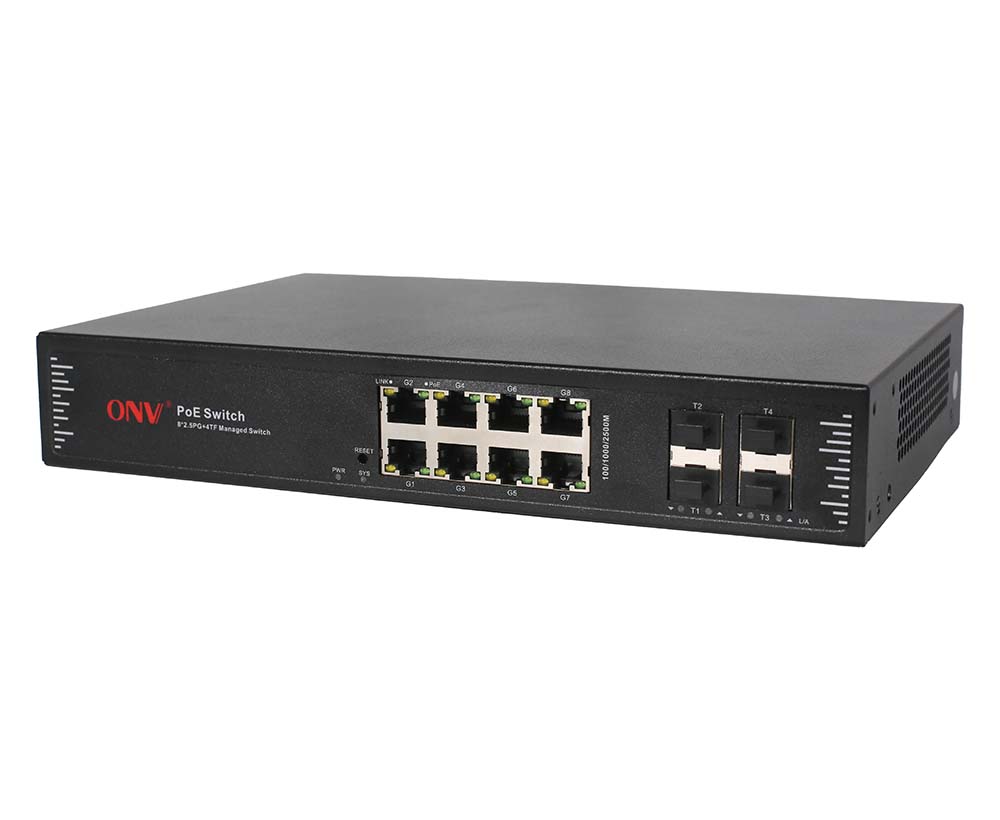

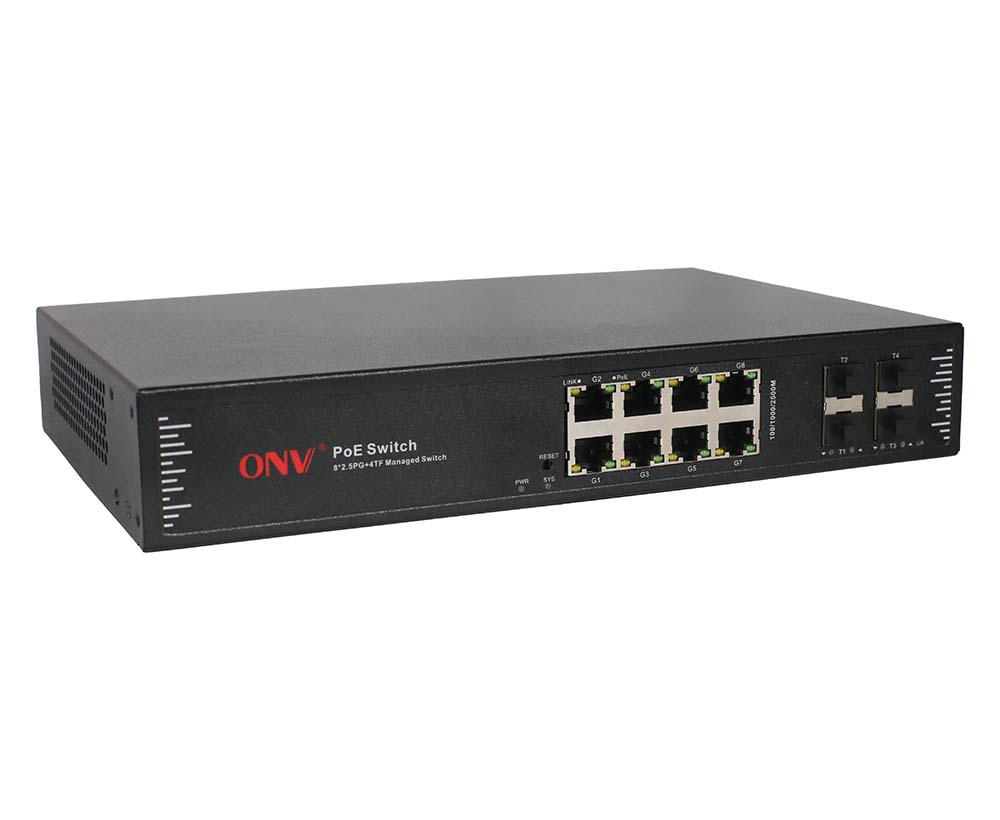

Le ONV-POE57128PFM est un commutateur contrôlé par 2.5G de fibre de PoE indépendamment développé par ONV. Il dispose de 8*10/100/1000/2500Base-T ports RJ45 adaptatifs et 4*1/10G ports fibre SFP +. La norme d'IEEE 802.3 af/at PoE de soutien du port 1-8 et la puissance de PoE de simple-port atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques alimentés qui répondent aux normes et les alimenter via des câbles réseau. Il peut alimenter l'équipement terminal PoE tel que AP sans fil (WIFI6/WIFI7), les caméras IP, les téléphones Internet, les interphones de contrôle d'accès vidéo, etc. via des câbles réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux usines, aux parcs, aux supermarchés et aux petites et moyennes entreprises pour établir des réseaux rentables.

Le ONV-POE57128PFM a la fonction de gestion du réseau L2 +, soutient la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations de services d'application sont effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

2.5G accès, port de fibre de la liaison montante 1/10G SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Prise en charge du port RJ45 2.5G et de la combinaison de port SFP + 1/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇8* 10/100/1000/2500Base-T RJ45Puissance de PoE de soutien de port, Répondant aux besoins de surveillance de la sécurité, de système de téléconférence, de couverture sans fil et d'autres scénarios.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇Soutenez la fonction de gestion de réseau de PoE, qui peut être configurée par la gestion de réseau pour permettre l'ouverture/fermeture de port de PoE, le visionnement de statut de puissance de port, la planification de temps, etc.

ForteCapacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Appui IEEE802.1Q VLAN,Les utilisateurs peuvent avec souplesse diviser la configuration de VLAN, de VLAN de voix, et de QinQ selon leurs besoins.

◇Statique de soutienEt l'agrégation dynamique pour augmenter efficacement la largeur de bande de liaison, réaliser un équilibrage de charge, une sauvegarde de liaison et améliorer la fiabilité de liaison.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolement du portEt sTorm contrôle.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC,CE, FCC,EtRoHS.

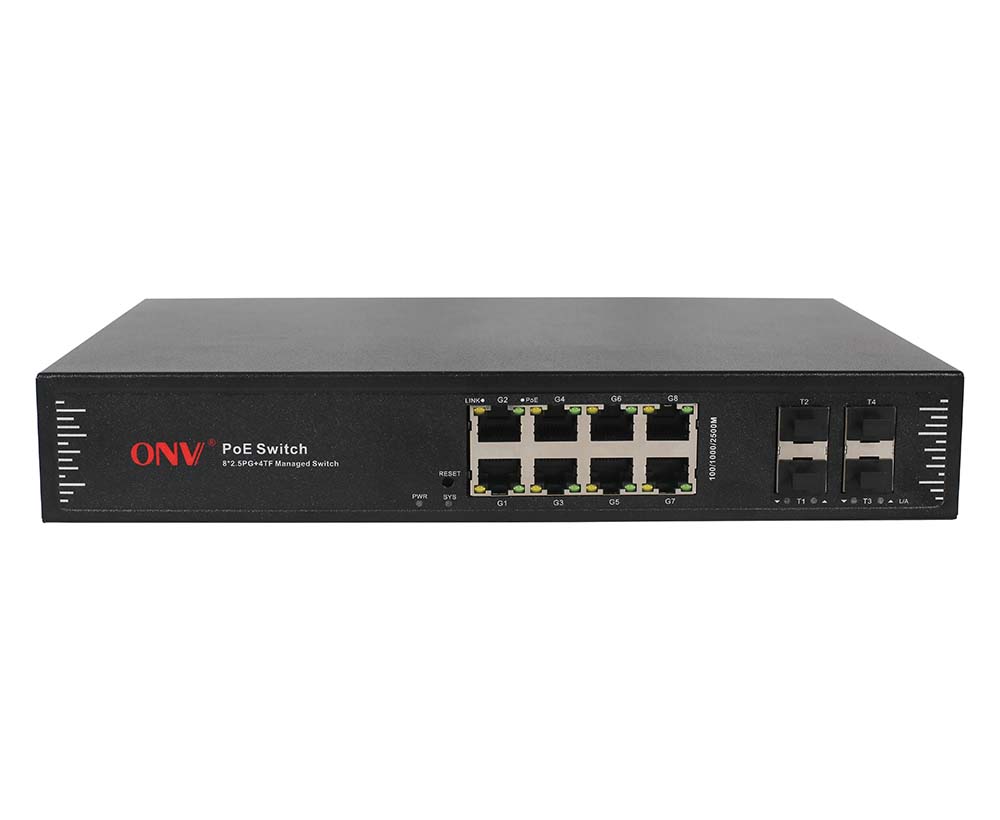

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienL/A, etPoE.

◇Faible consommation d'énergie,NonVentilateur,ALogement en métal d'alliage de luminum,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇HTTPS, SSLV3, SSHV1/V2,Et d'autres méthodes de cryptage sont plus sûrs dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE57128PFM	L2 a contrôlé le commutateur PoE avec 810/100/1000/2500M ports RJ45 et ports de fibre de SFP de liaison montante 41/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	130W
ONV-POE57128PFM-at		250W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré 12 ports 2.5G	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC, États-Unis	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC
10G Optique Module	6630	Module optique de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832	Module optique de SFP, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33	Module optique de SFP, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27	Module optique de SFP, 10G fibre simple monomode TX1270nm/ RX13300nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE57128PFM	ONV-POE57128PFM-at
Caractéristiques de l'interface

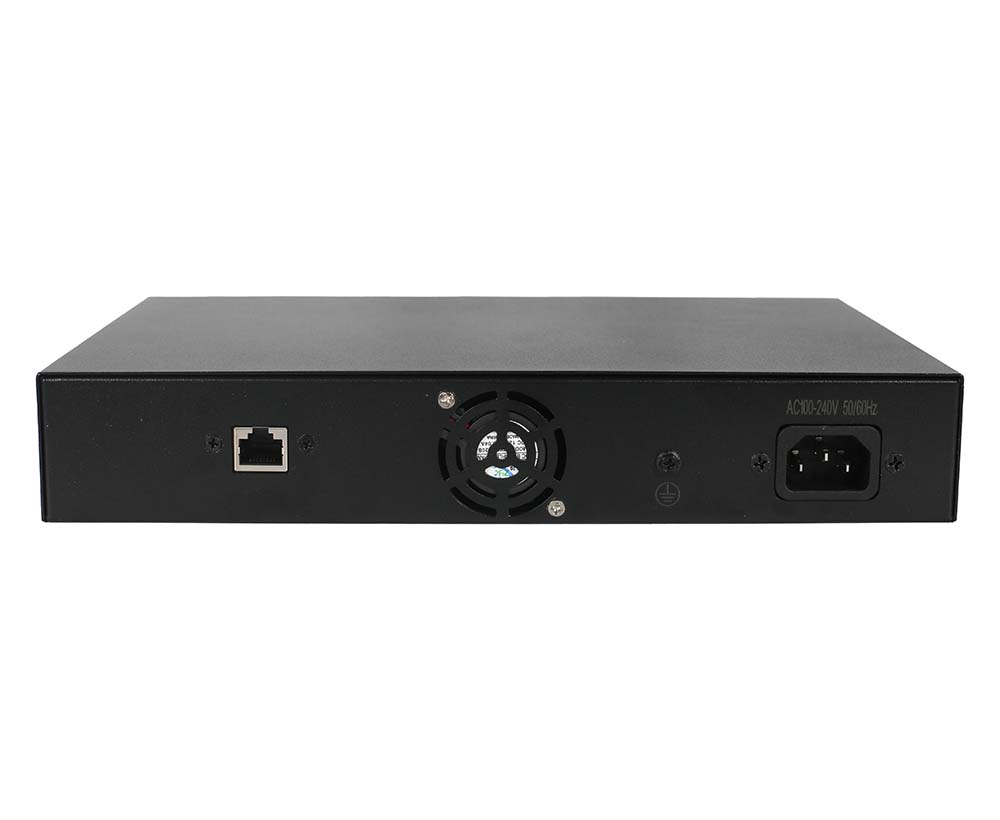

FixePORT	1 * RS232 console port (115200, N, 8,1) 41/10G ports de fibre de la liaison montante SFP + (données) Ports de 810/100/1000/2500Base-T PoE (données/puissance)
Port Ethernet	Le port 1-8 peut soutenir la auto-détection de 10/100/1000/2500Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) 2500BASE-T: Cat6A ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique, par défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Gestion du réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T,
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	96Gbps(Non bloquant)
Expédition Taux @ 64 octet	89.28Mpps
CPU	Double noyau 1G
DRAM	2G
FLASH	256M
MAC	32K
Mémoire de tampon	16M
JumboFRame	12K
Indicateur de LED	Alimentation/Système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port fibre: L/A (vert), Taux: 100/1000 (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-8
Gestion PoE	Port PoE affichage de la puissance de charge en temps réel, Port PoE sortie on/off, travail PoE et planification du temps
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802.3 af/at
PWR total/tension d'entrée	130W/ (AC100-240V)	250W/ (AC100-240V)
Consommation de puissance	Veille<13W,Plein lOad <120W	Veille<15W,Complet LOad <240W
Alimentation électrique	Alimentation intégrée, AC100-240V 50-60Hz, 2.3A	Alimentation intégrée, AC100-240V 50-60Hz, 4.0A
Paramètre physique
Opération TEp/ Humidité	-20 ~+55°C,5%~90% RHSans condensation
Stockage TEp/ Humidité	-40~+75 °C,5%~95% RHSans condensation
Dimension(L * W * H)	27018144.5mm
Poids net/brut	1.45Kg/2.1Kg	1.6Kg/2.2Kg
Installation	Bureau, 1U/19 "Rack
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30, protection contre la foudre: 4KV 8/20us
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (Full duplex) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps
Caractéristique L3	Fonction de gestion réseau L2, gestion IPv4/IPv6 à double pile Routage statique, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3, entrées maximum 1024 de protocole d'ARP
VLAN	VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
PortAGgrégation	Agrégation dynamique LACP, agrégation statique, Max 6 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau en anneau ERPS	Réseau d'anneau d'ERPS, temps de rétablissement de réseau d'anneau moins que 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Anti attaque DoS, suppression de message de diffusion de port IP Source Guard fonction, AAA et RADIUS certification Gestion hiérarchique des utilisateurs et protection par mot de passe
