1.25G 1310/1550nm & 1550/1310nm 20km Émetteur-récepteur Optique

Modèle： 2612-T-G&2613-R-G

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

Description

Référence: 2612-T-G&Numéro de modèle: 2613-R-GSFP-BIDI émetteurs-récepteurs sont haute performance, modules rentables soutenant le double débit de 1.25Gbps/1.0625Gbps et2Distance de transmission 0km avec SMF.L'émetteur-récepteur se compose de trois sections: aFP/Émetteur laser DFB, une photodiode PIN intégrée avec un préamplificateur trans-impédance (TIA) et une unité de contrôle MCU. Tous les modules répondent aux exigences de sécurité laser de classe I. Les émetteurs-récepteurs sont compatibles avec le SFP Multi-Source Agreement (MSA) et SFF-8472. Pour plus d'informations, veuillez vous référer à SFP MSA.

FEature

Connecteur LC bidirectionnel

Empreinte SFP enfichable à chaud

Faible consommation d'énergie<0.8W

Te d'exploitationMperature: -40 ~ 85 ℃

Interface diagnostique de moniteur de Digital

Applicable pour une connexion SMF de 20Km

Soutenir les débits binaires 1.25Gbps/1.0625Gbps

Conforme avec SFP MSA et SFF-8472

Très faible EMI et excellente protection ESD

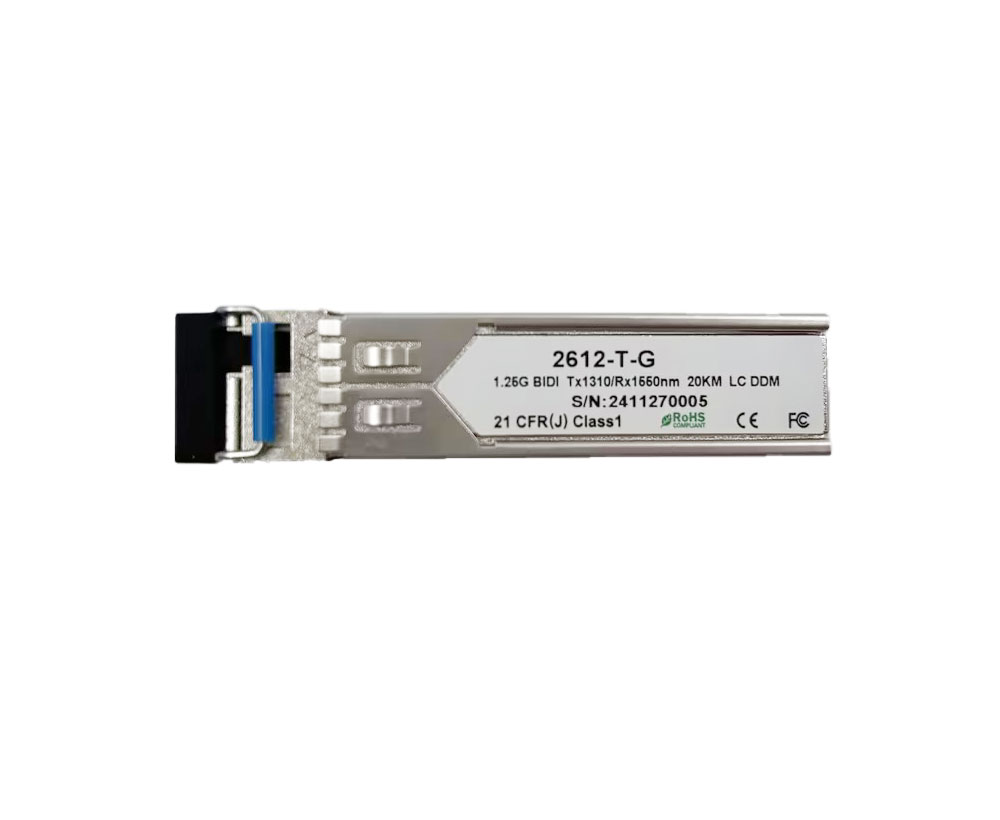

Référence: 2612-T-G:1310nm FP laser et1550nm PIN photo détecteur

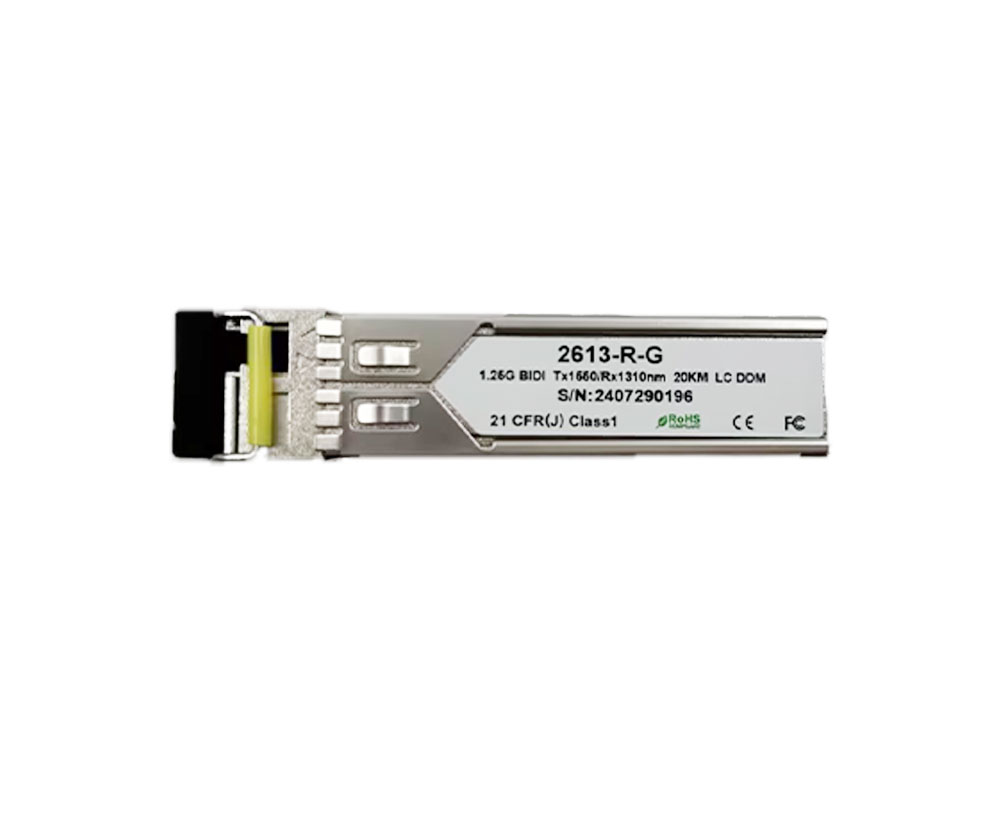

Numéro de modèle: 2613-R-G:Laser de 1550nm DFB et détecteur de photo du PIN 1310nm

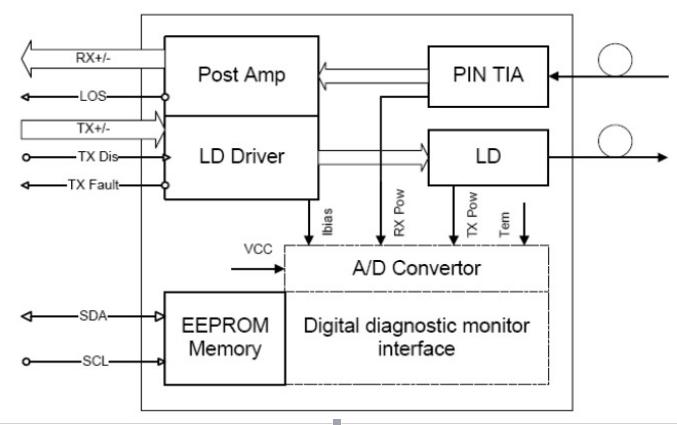

FDiagramme oncial

ABsolute Max Évaluations

Paramètre	Symbole	Min.	Max.	Unité
Tension d'approvisionnement	Vcc	-0,5	4.0	V
Température de stockage	TS	-40	85	°C
Humidité relative	RH	0	85	%

Remarque:Un stress supérieur aux valeurs absolues maximales peut causer des dommages permanents auÉmetteur-récepteur.

GCaractéristiques de fonctionnement eneral

Paramètre	Symbole	Min.	Typ	Max.	Unité
Taux de données	DR	1.0625	1.25		Gb/s
Tension d'approvisionnement	Vcc	3.13	3.3	3.47	V
Courant d'approvisionnement	Icc5			220	MA
Temp de cas d'opération.	Tc	0		70	°C

Caractéristiques électriques

Paramètre	Symbole	Min.	Typ	-Max.	Unité	Remarque
Émetteur
Swing d'entrée de données différentielles	VIN,PP	120		820	MVpp	1
Tx Désactiver l'entrée-Haute	VIH	2.0		Vcc 0,3	V
Tx Désactiver l'entrée-Faible	VIL	0		0.8	V
Sortie de défaut de Tx-haute	VOH	2.0		Vcc 0,3	V	2
Sortie de défaut de Tx-basse	VOL	0		0.8	V	2
Impédance différentielle d'entrée	Rin		100		Ω
Récepteur
Balançoire différentielle de sortie de données	Vout,pp	340	650	800	MVpp	3
Sortie Rx LOS-Élevée	VROH	2.0		Vcc 0,3	V	2
Sortie Rx LOS-Faible	VROL	0		0.8	V	2

Notes:

1. TD /-sont en interne AC couplé avec une terminaison différentielle de 100Ω à l'intérieur du module.

2. le défaut de Tx et le Rx LOS sont les sorties ouvertes de collecteur, qui devraient être tirées vers le haut avec 4.7k aux résistances 10kΩ sur la carte hôte. Tirez la tension entre 2.0V et Vcc 0.3V.

3.RD /-les sorties sont intérieurement AC couplées, et devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES.

OCaractéristiques ptical

Paramètre	Symbole	Min.	Typ	-Max.	Unité	Remarque
Émetteur
Longueur d'onde de fonctionnement	Λ	1270	1310	1360	Nm	Référence: 2612-T-G
Longueur d'onde de fonctionnement	Λ	1510	1550	1570	Nm	Numéro de modèle: 2613-R-G
Ave. puissance de sortie (Activé)	PAVE	-9		-3	DBm	1
Ratio d'extinction	ER	9			DB	1
Rapport de suppression de Côté-Mode	SMSR	30			DB
RMS largeur spectrale 1310nm FP	Δλ			3	Nm
Largeur spectrale 1550nm DFB de RMS				1	Nm
Temps de montée/chute (20% ~ 80%)	Tr/Tf			0.26	NS	2
Pénalité de dispersion	TDP			3.9	DB
Oeil optique de sortie	Conforme avec IEEE802.3 z (sécurité de classe 1 aser)
Récepteur
Longueur d'onde de fonctionnement	Λ	1510	1550	1570	Nm	Référence: 2612-T-G
Longueur d'onde de fonctionnement	Λ	1270	1310	1360	Nm	Numéro de modèle: 2613-R-G
Sensibilité du récepteur	PSEN1			-22	DBm	3
Surcharge	PAVE	-3			DBm	3
LOS Affirmer	Pa	-35			DBm
LOS De-affirmer	Pd			-24	DBm
LOS Hystérésis	Pd-Pa	0.5			DB

Notes:

1.Mesuré à 1250 Mb/s avec le motif de test PRBS 2 223-1NRZ.

2.Non filtré, mesuré avec un motif de test PRBS223-1 @ 1.25Gbps.

3.Mesuré à 1250 Mb/s avec le motif de test PRBS 223-1 NRZ pour BER <1x10-12.

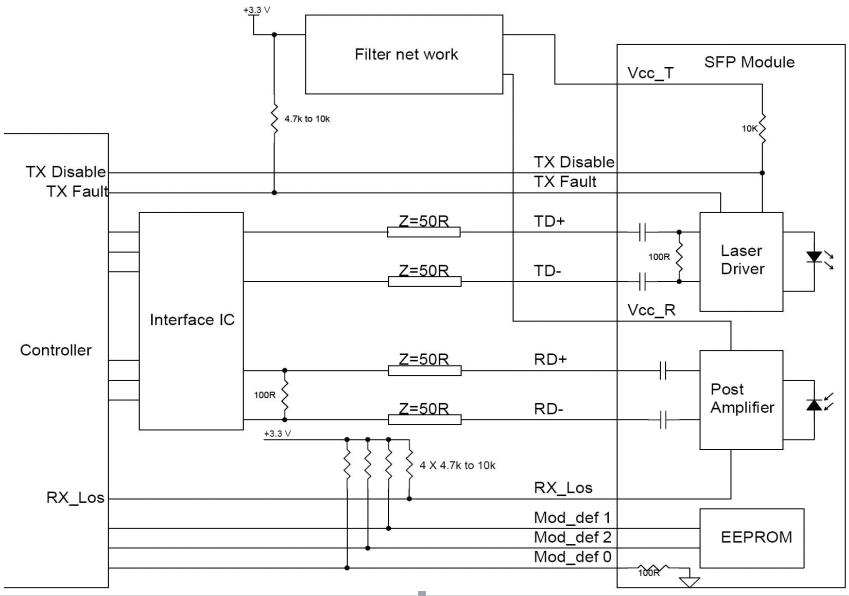

Circuit d'interface typique

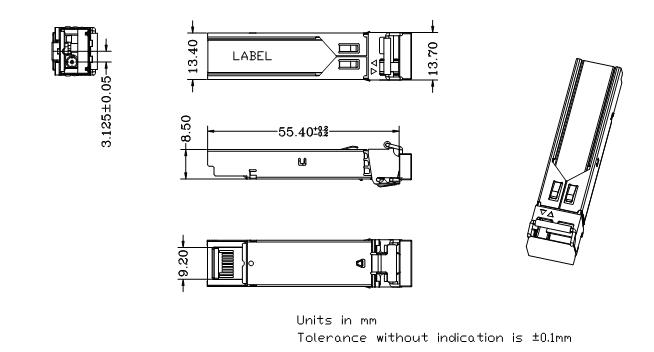

Dimensions du paquet

Longueur d'onde	Couleur du loquet
TX 1310nm	Bleu
TX 1550nm	Jaune

Information sur la commande

Numéro de pièce	Description
Référence: 2612-T-G	SFP BIDI, 1.25G ,1310/1550nm, 20Km, -40 ~ 85 ℃, avec DDM
Numéro de modèle: 2613-R-G	SFP BIDI, 1.25G ,1550/1310nm, 20Km, -40 ~ 85 ℃, avec DDM

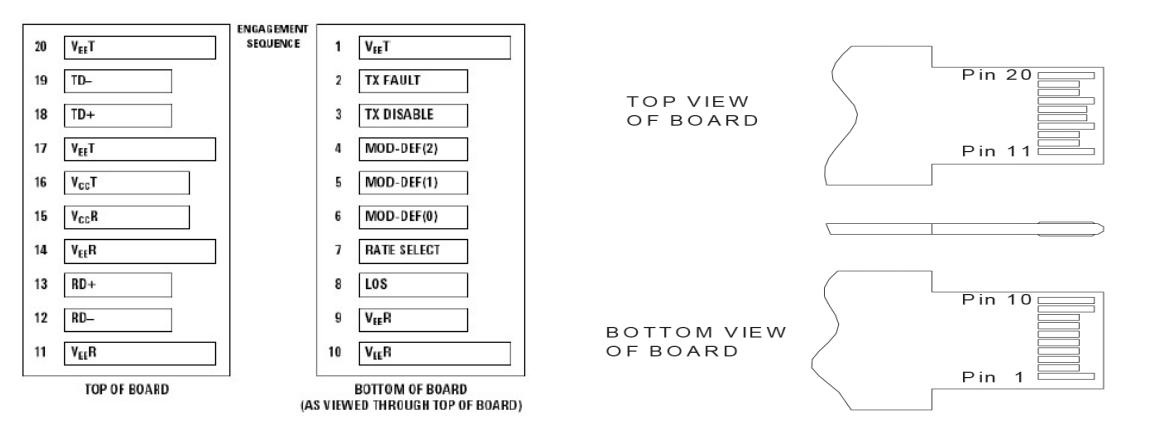

PDans la définition et les fonctions

Goupille	Symbole	Nom/Description	Notes
1	VeeT	Tx sol
2	Tx Défaut	Indication de défaut de Tx, sortie ouverte de collecteur, actif «H»	1
3	Tx Désactiver	Entrée LVTTL, pull-up interne, Tx désactivé sur "H"	2
4	MOD-DEF2	2 fil interface série entrée/sortie de données (SDA)	3
5	MOD-DEF1	Entrée d'horloge d'interface série 2 fils (SCL)	3
6	MOD-DEF0	Indication actuelle du modèle	3
7	Taux sélectionner	Aucune connexion
8	LOS	Perte de signal de Rx, sortie ouverte de collecteur, «H» actif	4
9	VeeR	Rx sol
10	VeeR	Rx sol
11	VeeR	Rx sol
12	RD-	Données reçues inverses	5
13	RD	Données reçues sur	5
14	VeeR	Rx sol
15	VccR	Alimentation d'énergie de Rx
16	VccT	Tx alimentation
17	VeeT	Tx sol
18	TD	Transmettre des données dans	6
19	TD-	Inverse transmettre des données dans	6
20	VeeT	Tx sol

Notes:

1.Lorsqu'il est élevé, cette sortie indique un défaut laser quelconque. Faible indique un fonctionnement normal. Et devrait être tiré vers le haut avec une résistance 4.7-10KΩ sur la carte hôte.

2.TX désactiver est une entrée qui est utilisée pour arrêter la sortie optique de l'émetteur. Il est tiré vers le haut dans le module avec une résistance de 4.7-10KΩ. Ses états sont:

Faible (0-0.8V): Transmetteur en marche (>0.8, < 2.0V): Non défini

Haut (2.0V ~ Vcc 0.3V): Émetteur désactivé Ouvert: Émetteur désactivé

3.Mod-Déf 0,1,2. Ce sont les goupilles de définition de module. Ils devraient être tirés vers le haut avec un 4.7K-10KΩRésistance sur la carte hôte. La tension de traction doit être comprise entre 2,0 V ~ Vcc 0,3 V.

Mod-Def 0 a été mis à la terre par le module pour indiquer que le module est présent

Mod-Def 1 est la ligne d'horloge de l'interface série à deux fils pour l'identification série

Mod-Def 2 est la ligne de données de l'interface série à deux fils pour l'identification série

4.Lorsqu'il est élevé, cette sortie indique une perte de signal (LOS). Faible indique un fonctionnement normal.

5.RD /-:Ce sont les sorties différentielles du récepteur. Ils sont les lignes différentielles 100Ω couplées à C.A. qui devraient être terminées avec 100Ω (différentiel) à l'utilisateur SERDES. Le couplage AC se fait à l'intérieur du module et n'est donc pas nécessaire sur la carte hôte.

6.TD /-:Ce sont les entrées de l'émetteur différentiel. Ils sont AC-couplés, lignes différentielles avec la terminaison différentielle 100Ω à l'intérieur du module. Le couplage AC se fait à l'intérieur du module et n'est donc pas nécessaire sur la carte hôte.

Spécifications diagnostiques numériques

Les émetteurs-récepteurs peuvent être utilisés dans des systèmes hôtes qui nécessitent des diagnostics numériques étalonnés en interne ou en externe.

Paramètre	Symbole	Unités	Min.	-Max.	Précision	Remarque
Température de l'émetteur-récepteur	DTemp-E	°C	-5	75	± 5 °C
Tension d'alimentation de l'émetteur-récepteur	DVoltage	V	2.8	4.0	± 3%
Courant de polarisation de l'émetteur	DBias	MA	2	80	± 10%	1
Puissance de sortie de l'émetteur	DTx-Puissance	DBm	-12	0	±3DB
Puissance d'entrée moyenne du récepteur	DRx-Puissance	DBm	-25	0	±3DB
