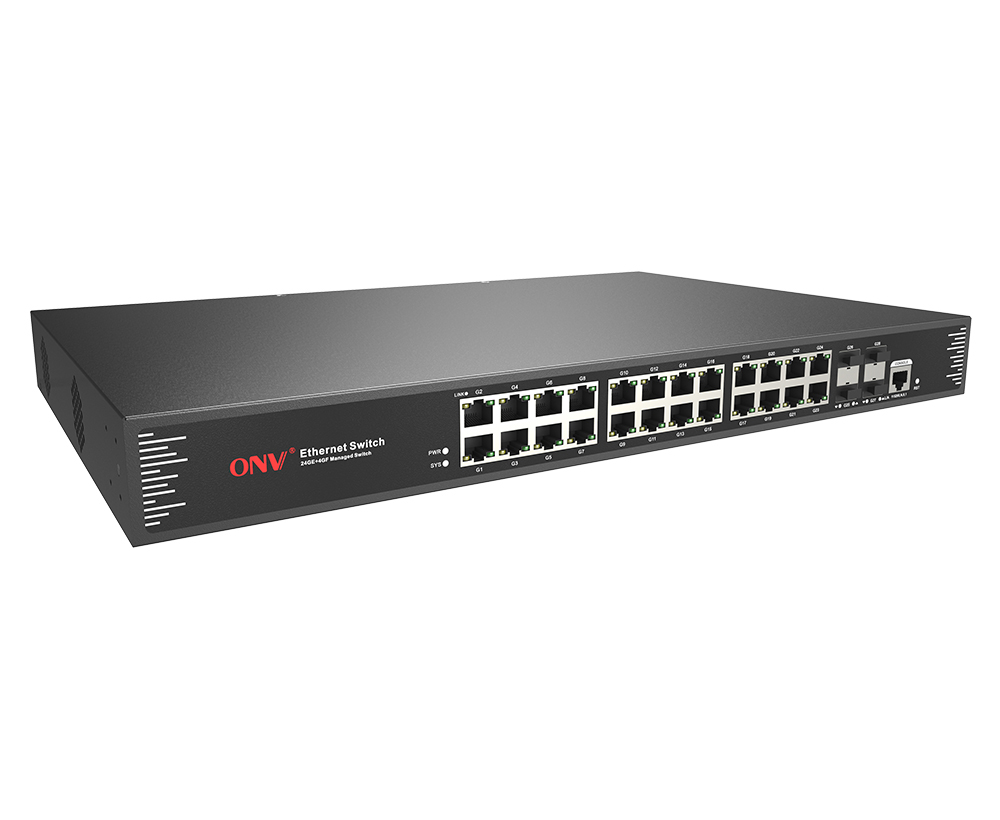

Commutateur Ethernet géré Gigabit 28-port L2

Modèle： ONV33028FM

L2 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il a intégré l'alimentation d'énergie de 60W et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

L'ONV33028FM estUn commutateur contrôlé par gigabit de fibre d'Ethernet indépendamment développé par ONV. Il a24* Ports RJ45 adaptatifs de 10/100/1000Base-T et ports de fibre de SFP de la liaison montante 4*100/1000Base-X. Chaque port peut soutenir l'expédition de fil-vitesse.

L'ONV33028FMDispose de fonctions de gestion de réseau L2 +. Il peut prendre en charge la gestion IPV4 et le transfert de routage statique, des mécanismes de protection de sécurité complets, des politiques ACL/ QoS complètes et des fonctions VLAN riches, ce qui facilite la gestion et la maintenance. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rétablie rapidement pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, le contrôle de flux de port, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il satisfait un environnement d'application de réseau à haute densité et convient aux scènes moyennes et à grande échelle telles que des hôtels, des campus, des parcs, des centres commerciaux, des taches scéniques, des hôpitaux, et des banques pour former un réseau de communication économique, efficace, et fiable.

CARACTÉRISTIQUE

Accès Gigabit, liaison montanteSFPFibrePort

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Gigabit de soutienRJ45Port et combinaison de port de SFP de gigabit, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des affaires

◇Appui IEEE 802.1Q VLAN.

◇Ring réseau RSTP spanning tree protocole élimine couche 2 boucles et réalise lien de sauvegarde.

◇SoutienIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

◇Soutenez QoS, trois modes prioritaires basés sur le port, 802.1P et DSCP-basés, et quatre algorithmes de planification de file d'attente: SP, WRR, etWFQ.

◇L'agrégation statique et l'agrégation dynamique augmentent effectivement la bande passante de lien, réalisent l'équilibrage de charge, et la sauvegarde de lien, et améliorent la fiabilité de lien.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps afin de fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.

◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant un long-Terme et puissance de sortie stable.

◇Faible consommation d'énergie,GLogement en acier alvanized en métal,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Surveillance de CPU, surveillance de la mémoire, EtDétection ping.

◇SLes journaux ystem et les statistiques de trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet,Et d'autres méthodes diversifiées de gestion et d'entretien.

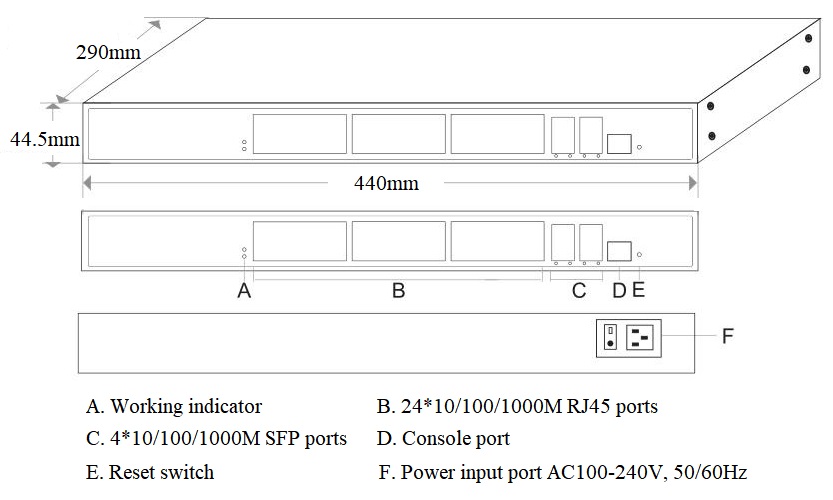

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV33028FM	L2 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet géré gigabit 28 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optica Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-SC	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV33028FM
Caractéristiques de l'interface
Port fixe	1 * RS232 console port(115200,N,8,1) Ports de 2410/100/1000Base-T RJ45 (données) Ports de la liaison montante SFP de 4100/1000Base-X (données)
Port Ethernet	Appui 10/100/1000Base-T(X) auto-sentant, plein/demi-duplex auto-adaptation du port 1-24 MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	56Gbps (non bloquant)
Taux de transmission @ 64 octet	41.7Mpps
CPU(Hz)	500M
DRAM	1G
Flash	256M
MAC	8K
Mémoire tampon	4.1M
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Link/Act (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui, réinitialisation d'usine à un bouton
Alimentation électrique
PWR total/tension d'entrée	60W (AC100-240V)
Consommation de puissance	Veille <18W, pleine charge <35W
Alimentation électrique	Alimentation d'énergie intégrée, C.A. 100 ~ 240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/Humidité	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 75 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.2kg/ 4.2kg
Installation	Bureau, armoire 1U/19 '', montage mural
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression de la tempête de diffusion basée sur le débit du port Gestion du trafic en temps réel du port (intervalle de débit) Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps
Caractéristique L3	Itinéraire statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur port (4K), VLAN basé sur le protocole IEEE802.1q, configuration de port d'Access, tronc, hybride
Agrégation de port	Agrégation dynamique LACP, Agrégation statique Max 10 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP Snooping v1/v2
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, Differ-Servo QoS Algorithme de planification de file d'attente (SP, WRR, WFQ) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur l'écoulement, 8 * files d'attente de sortie de chaque port
ACL	ACL basé sur port et fourni par VLAN La fonction de filtrage des paquets L2-L4 peut correspondre aux 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, l'adresse IP, l'adresse IP, le type de protocole IP, le port TCP/UDP, la plage TCP/UDP pour définir l'ACL.
Sécurité	Isolement de port, suppression de message d'émission de port Certification IEEE802.1X basée sur port et Mac Gestion hiérarchique des utilisateurs et protection par mot de passe Certification AAA et RADIUS, protection de l'adresse IP source
DHCP	Client DHCP,Surveillance DHCP
Gestion	Gestion de réseau Web (https), détection de ping Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel Protocole LLDP (Link Layer Discovery Protocol), journal de travail système Configuration console/telnet et CLI, SNMP V1/V2/V3 Horloge de NTP, téléchargement de dossier de HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
