Commutateur Ethernet administrable de couche 3 série 2,5G-Agrégation/commutateur de noya

Commutateur Ethernet administrable de couche 3 série 2,5G

Modèle： Commutateur Ethernet 2,5G

Commutateur Ethernet administrable de niveau 3 avec 16 ports RJ45 10/100/1000/2500 Mbps et 2 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 65 W et est compatible avec une installation en baie 1U/19".

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

PRÉSENTATION

Les commutateurs Ethernet de la série 2.5G sont des commutateurs Ethernet de couche 3 (L3) administrables, avec une liaison montante 10G, développés indépendamment par ONV. Ils proposent différentes configurations de ports : 4+2, 8+2, 8+4, 16+2, 24+2 et 24+6. Conçus pour offrir une solution économique répondant aux besoins d'accès réseau à des débits moyens et élevés, ils s'adaptent aux exigences de déploiement flexibles des environnements réseau de toutes tailles.

Accès haut débit, liaison montante 10G

Compatibles avec les ports RJ45 10/100/1000/2500Base-T à détection automatique, ils sont rétrocompatibles avec les réseaux 100M et 1G et répondent aux exigences de transmission à large bande passante des terminaux tels que les points d'accès sans fil Wi-Fi 6/6E et les cartes réseau 2.5G. Tous les ports de liaison montante utilisent des modules fibre optique SFP+ 1/10G, offrant un canal de liaison montante fibre optique à large bande passante pour garantir un transfert de données sans interruption et s'adapter aux scénarios de transmission longue distance à haut débit. Spécialement conçus pour des applications telles que la couverture sans fil haute densité, l'agrégation centralisée de la vidéosurveillance et l'accès haut débit dans les bureaux d'entreprise, ils permettent aux utilisateurs d'hôtels, de campus, d'usines, de zones industrielles et de supermarchés de bâtir une infrastructure réseau stable et performante.

Gestion de couche 3, fonctionnalités puissantes

Prise en charge des fonctions de gestion de réseau de couche 3, avec gestion de la pile de protocoles IPv4/IPv6, routage dynamique, mécanismes de protection de sécurité complets, politiques ACL/QoS robustes et fonctionnalités VLAN étendues pour répondre aux besoins complexes de configuration des services réseau. Prise en charge de plusieurs protocoles de redondance réseau : STP/RSTP/MSTP (< 50 ms) et ERPS (< 20 ms), améliorant la redondance des liaisons et la fiabilité du réseau. Il permet de rétablir rapidement la communication en cas de panne réseau unidirectionnelle, garantissant ainsi la continuité des communications pour les applications critiques. Il offre plusieurs méthodes de gestion réseau (Web, CLI, SNMP et Telnet) permettant une configuration flexible d'applications telles que la gestion des ports, des adresses de routage, du contrôle de flux, de la segmentation VLAN, d'IGMP et des politiques de sécurité.

CARACTÉRISTIQUES

Architecture matérielle avancée et puissance de traitement

◇ Prise en charge du transfert sans blocage à pleine vitesse pour une transmission plus fluide.

◇ Prise en charge du contrôle de flux duplex intégral IEEE 802.3x et du contrôle de flux semi-duplex avec contre-pression.

◇ Conception d'architecture matérielle de pointe offrant des combinaisons flexibles de ports d'accès 1/2,5G et d'interfaces de liaison montante SFP+ 10G sur toute la gamme. Il répond aux besoins de transmission à haut débit des réseaux de toutes tailles et est spécialement conçu pour les scénarios impliquant la transmission de données volumineuses, les réseaux hautes performances et les déploiements de réseaux à grande capacité. Il offre une puissance de traitement élevée et une extensibilité flexible des ports, contribuant à la construction d'un cœur de réseau efficace et stable.

Capacités de traitement métier élevées

◇ Prise en charge des VLAN IEEE 802.1Q ; les utilisateurs peuvent configurer les VLAN, les VLAN voix et QinQ selon leurs besoins.

◇ Prise en charge des réseaux en anneau ERPS et des protocoles STP/RSTP/MSTP pour éliminer les boucles de couche 2 et assurer la redondance des liens.

◇ Prise en charge de l'agrégation statique et dynamique pour augmenter efficacement la bande passante, équilibrer la charge, assurer la redondance des liens et améliorer leur fiabilité.

◇ Prise en charge du protocole de multidiffusion IGMP V1/V2/V3. L'IGMP Snooping répond aux exigences d'accès à la vidéosurveillance haute définition multi-terminaux et à la visioconférence.

◇ Prise en charge de la QoS, de trois modes de priorité (basés sur les ports, sur 802.1P et sur DSCP) et de quatre algorithmes d'ordonnancement de files d'attente : Equ, SP, WRR et SP+WRR.

◇ Prise en charge des ACL pour le filtrage des paquets de données par la configuration des opérations de traitement des règles de correspondance et des autorisations temporelles, offrant ainsi des politiques de contrôle d'accès de sécurité flexibles.

Sécurité

◇ Prise en charge de la fonction de liaison quadruple IP+MAC+Port+VLAN.

◇ Prise en charge de l'isolation des ports et de la suppression des tempêtes de diffusion.

◇ Prise en charge de l'authentification 802.1X, permettant l'authentification des ordinateurs du réseau local et le contrôle de l'état d'autorisation des ports en fonction des résultats d'authentification.

Stabilité et fiabilité

◇ Certifications CE, FCC et RoHS.

◇ Le panneau convivial peut afficher l'état de l'appareil grâce aux indicateurs LED PWR et Link.

◇ Sa faible consommation, son boîtier en acier galvanisé et son excellente dissipation thermique garantissent un fonctionnement stable du commutateur.

◇ Adopte une alimentation électrique développée en interne avec une conception à haute redondance pour fournir une puissance de sortie stable à long terme.

Gestion et exploitation simplifiées

◇ Prise en charge de la surveillance du processeur, de la mémoire et de la détection Ping.

◇ Les méthodes de chiffrement HTTPS, SSLv3, SSHv1/v2 et autres offrent une sécurité renforcée.

◇ LLDP permet au système de gestion de réseau d'interroger et d'évaluer facilement l'état de la communication des liaisons.

◇ Les statistiques RMON, les journaux système et les statistiques de trafic des ports facilitent l'optimisation et la transformation du réseau.

◇ Différentes méthodes de gestion et de maintenance sont disponibles : gestion de réseau Web, ligne de commande (Console, Telnet), SNMP (v1/v2/v3), etc.

INFORMATIONS DE COMMANDE

Modèle	Description

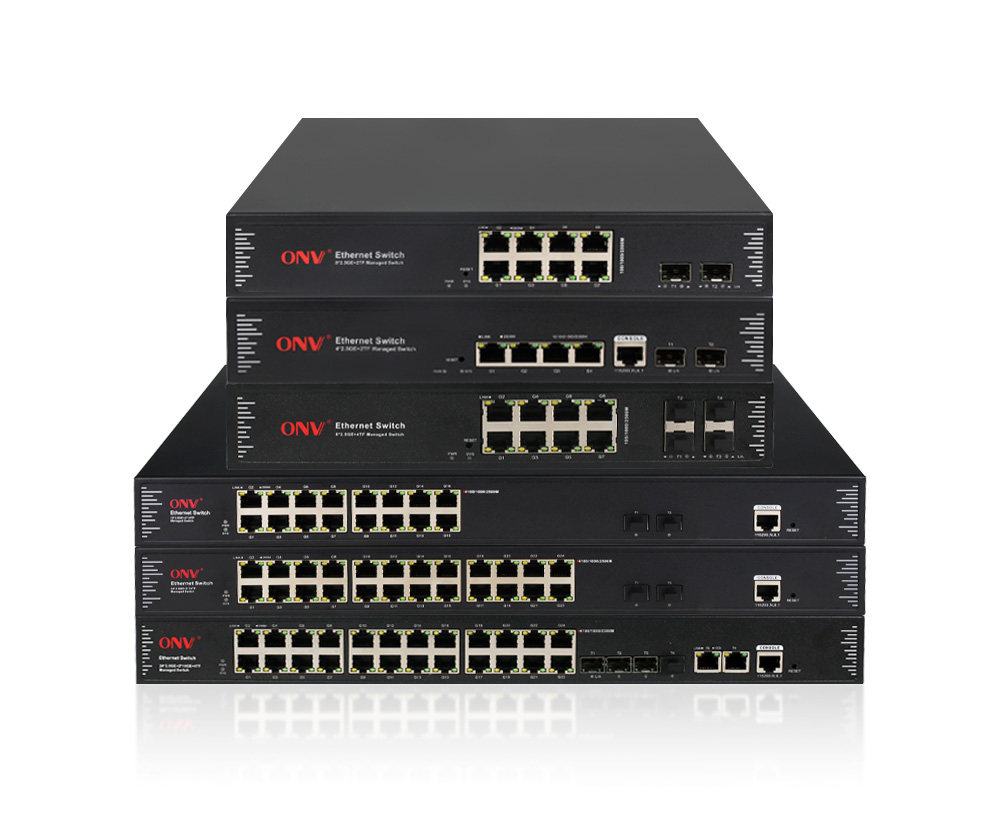

ONV57064FM	Commutateur Ethernet administrable de niveau 3 avec 4 ports RJ45 10/100/1000/2500 Mbps et 2 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 30 W et est compatible avec une installation en baie 1U/19".
ONV57108FM	Commutateur Ethernet administrable de niveau 3 avec 8 ports RJ45 10/100/1000/2500 Mbps et 2 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 30 W et est compatible avec une installation en baie 1U/19".
ONV57128FM	Commutateur Ethernet administrable de niveau 3 avec 8 ports RJ45 10/100/1000/2500 Mbps et 4 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 30 W et est compatible avec une installation en baie 1U/19".
ONV57016FM	Commutateur Ethernet administrable de niveau 3 avec 16 ports RJ45 10/100/1000/2500 Mbps et 2 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 65 W et est compatible avec une installation en baie 1U/19".
ONV57024FM	Commutateur Ethernet administrable de niveau 3 avec 24 ports RJ45 10/100/1000/2500 Mbps et 2 ports fibre SFP+ 1/10G. Il intègre une alimentation unique de 65 W et est compatible avec une installation en baie 1U/19".
ONV57030FM	Commutateur Ethernet administrable de couche 3 doté de 24 ports RJ45 10/100/1000/2500 Mbit/s, de 2 ports RJ45 1/10 Gbit/s et de 4 ports fibre SFP+ 1/10 Gbit/s. Il intègre une alimentation unique de 65 W et est compatible avec une installation en baie 1U/19".
Module optique	Description
2630	Módulo ótico SFP, fibra dupla multimodo 1.25G 850 nm, distância de transmissão: 500 m, 2 interfaces LC. Suporta função DDM e ligação a quente.
2632	Módulo ótico SFP, fibra dupla monomodo 1.25G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.
2612-T	Módulo ótico SFP, fibra única monomodo 1.25G TX1310nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
2613-R	Módulo ótico SFP, fibra única monomodo 1.25G TX1550nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
2633	Módulo ótico SFP de 1,25G para porta RJ45 de 10/100/1000M (SFP para RJ45). Distância de transmissão: 100 m.
6630	Módulo ótico SFP+, fibra dupla multimodo de 10G 850 nm, distância de transmissão: 300 m, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832	Módulo ótico SFP+, fibra dupla monomodo de 10G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832-27	Módulo ótico SFP+, fibra única monomodo de 10G TX 1270 nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
7832-33	Módulo ótico SFP+, fibra única monomodo 10G TX 1330 nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.

SPÉCIFICATIONS TECHNIQUES

Modèle	ONV57064FM	ONV57108FM	ONV57128FM	ONV57016FM	ONV57024FM	ONV57030FM
Port fixe	2 ports fibre optique SFP+ 1/10G 4 ports RJ45 10/100/1000/2500 Mbit/s	2 ports fibre optique SFP+ 1/10G 8 ports RJ45 10/100/1000/2500 Mbit/s	4 ports fibre optique SFP+ 1/10G 8 ports RJ45 10/100/1000/2500 Mbit/s	2 ports fibre optique SFP+ 1/10G 16 ports RJ45 10/100/1000/2500 Mbit/s	2 ports fibre optique SFP+ 1/10G 24 ports RJ45 10/100/1000/2500 Mbit/s	2 ports RJ45 1/10G 4 ports fibre optique SFP+ 1/10G 24 ports RJ45 10/100/1000/2500 Mbit/s
Port de gestion	1 port console
Commutateur de réinitialisation	1 bouton de réinitialisation
Mode de transfert	Stockage et retransmission (vitesse filaire maximale)
Capacité de commutation	160 Gbit/s (sans blocage)		240 Gbit/s (sans blocage)	160 Gbit/s (sans blocage)		240 Gbit/s (sans blocage)
Débit de transfert à 64 octets	44,64 Mpps	59,52 Mpps	89,28 Mpps		119,04Mpps	178,56 Mpps
MAC	16K		32K	16K		32K
Mémoire tampon	12M		16M	12M		16M
Trame jumbo	12K
Température/humidité de fonctionnement	-20 °C a +55 °C, 5 % a 90 % de humedad relativa sin condensación
Température/humidité de stockage	-40 °C a +75 °C, 5 % a 95 % de humedad relativa sin condensación
Dimensions	270 x 181 x 44,5 mm			440 x 290 x 44 mm
Poids net	1,1 kg	1,15 kg	1,25 kg	3,2 kg	3,4 kg	3,4 kg
Protection contre la foudre	Niveau de protection : IP30, Protection contre la foudre : 6 kV 8/20 µs
Tension d'entrée	100-240 V CA / 50-60 Hz (Alimentation intégrée)
Puissance totale	30 W			65 W
Installation	Boîtier 1U/19"
Certification	Marquage CE, usage commercial, CE/LVD EN62368-1, FCC Part 15, RoHS
Garantie	Garantie 3 ans, maintenance à vie
Fonctionnalité de gestion de réseau
Interface	Gestion du flux en temps réel (intervalle de flux) Suppression des tempêtes de diffusion basée sur le débit du port Diagnostic numérique en temps réel DDMI du module optique SFP Configuration et affichage de l'état de l'économie d'énergie EEE Green Ethernet du port Contrôle de flux IEEE 802.3x (duplex intégral), mécanisme de protection contre les exceptions de port Limitation du débit du trafic de paquets sur les ports entrants et sortants ; granularité minimale : 16 kbit/s, maximum : 1 Gbit/s
Fonctionnalité de couche 3	Prise en charge du routage à coût égal IPv4 Prise en charge du protocole NG (1 000 entrées maximum) Prise en charge du protocole ARP (1 000 entrées maximum) Prise en charge de Pingv6, Telnetv6, TFTPv6, DNSv6 et ICMPv6 Prise en charge de VRRP IPv4/IPv6 (255 groupes maximum par groupe) Prise en charge des interfaces VLAN IPv4/IPv6 (64 interfaces maximum par VLAN) Prise en charge du routage dynamique IPv4, RIPv1/v2 et OSPFv2, avec 2 000 entrées de routage. Prise en charge des fonctions de gestion de réseau de couche 3 et de la gestion double pile IPv4/IPv6. Prise en charge des routes statiques et par défaut IPv4/IPv6, avec un maximum de 64 entrées par protocole. Prise en charge du routage, du transfert et de la communication de couche 3 entre différents segments de réseau et de VLAN.
VLAN	Prise en charge des VLAN voix, prise en charge des VLAN basés sur les protocoles IEEE 802.1q, prise en charge des configurations de ports d'accès, de jonction et hybrides Prise en charge du protocole VLAN GVRP, prise en charge des VLAN basés sur les ports (4K) Prise en charge de la configuration QinQ, prise en charge des VLAN basés sur les adresses MAC
Agrégation de ports	Agrégation dynamique LACP, agrégation statique, jusqu'à 8 groupes d'agrégation et 8 ports par groupe.
Spanning Tree	Protection, filtrage et transfert des BPDU STP, STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Réseau en anneau ERPS	Réseau en anneau ERPS, temps de récupération inférieur à 20 ms, ITU-T G.8032
Multidiffusion	VLAN multicast, déconnexion rapide des utilisateurs, MLD Snooping, MVR (enregistrement VLAN multicast), IGMP Snooping v1/v2/v3 et jusqu'à 256 groupes multicast
Mise en miroir	Mise en miroir bidirectionnelle du trafic pour les ports de base Mise en miroir un-à-plusieurs, prend en charge jusqu'à 4 sessions de ports
QoS	Algorithme d'ordonnancement des files d'attente (SP, WRR, SP+WRR), 8 files d'attente de sortie par port, mappage de priorité 802.1p/DSCP Limitation de débit basée sur le flux, redirection basée sur le flux, filtrage de paquets basé sur le flux, QoS Diff-Serv, marquage/remarque de priorité
ACL	Prise en charge du déploiement des ACL par port et VLAN. Prise en charge du filtrage de paquets L2-L4, avec possibilité de filtrer les 80 premiers octets d'un paquet. Définition des ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP, le VLAN, etc.
Sécurité	Authentification AAA, RADIUS et TACACS+ (authentification uniquement, autorisation et comptabilisation non prises en charge) SSL, garantissant la sécurité des transmissions de données ; SSH 2.0, fournissant un canal chiffré et sécurisé pour la connexion utilisateur Protection de l'adresse IP source, détection d'intrusion ARP, protection contre les attaques DoS, mécanisme de sauvegarde des données hôtes Protection contre les attaques par déni de service (DoS), authentification IEEE 802.1X basée sur les ports et les adresses MAC, isolation des ports Suppression des paquets diffusés sur les ports, fonction de liaison à quatre éléments IP+MAC+VLAN+port, fonction de protection de l'adresse IP source Limitation de l'apprentissage des adresses MAC, gestion hiérarchique des utilisateurs et protection par mot de passe, limitation du débit des paquets ARP
DHCP	Client DHCP, surveillance DHCP, serveur DHCP
Gestion	Gestion des transferts de fichiers HTTP et TFTP, SNMP v1/v2c/v3, gestion de cluster sur la plateforme ONV NMS (LLDP + SNMP) Détection ping, gestion du réseau web (HTTPS), configuration en ligne de commande (console/SSH/Telnet/CLI), détection de la longueur du câble Horloge NTP, journal d'activité système, restauration en un clic, affichage de l'utilisation du processeur en temps réel, protocole LLDP (Link Layer Discovery Protocol)
Système	Navigateur web : Google Chrome v42 ou version ultérieure, Mozilla Firefox 2.5 ou version ultérieure, Microsoft Internet Explorer 10 ou version ultérieure, câble Ethernet de catégorie 5 ou supérieure. Protocole TCP/IP, carte réseau et système d'exploitation réseau (Microsoft Windows, Linux ou macOS, par exemple) installés sur chaque ordinateur du réseau, câble Ethernet de catégorie 5 ou supérieure.
