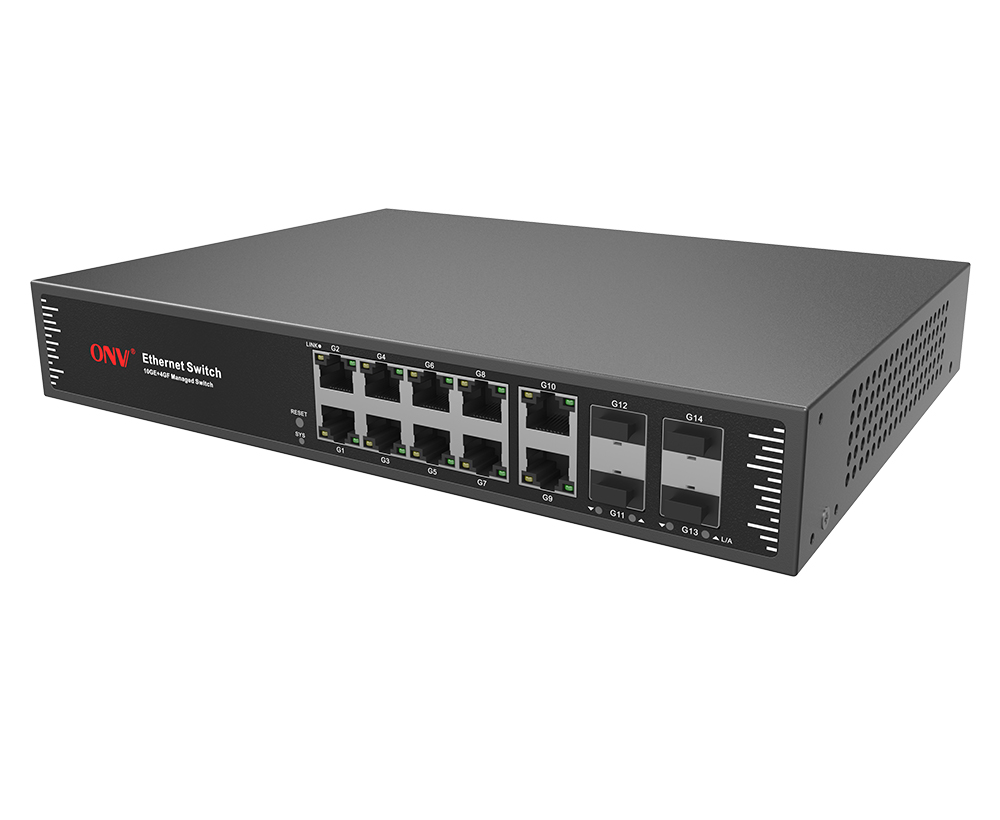

Commutateur Ethernet géré Gigabit 14-port L2

Modèle： ONV33148FM

L2 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 10*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

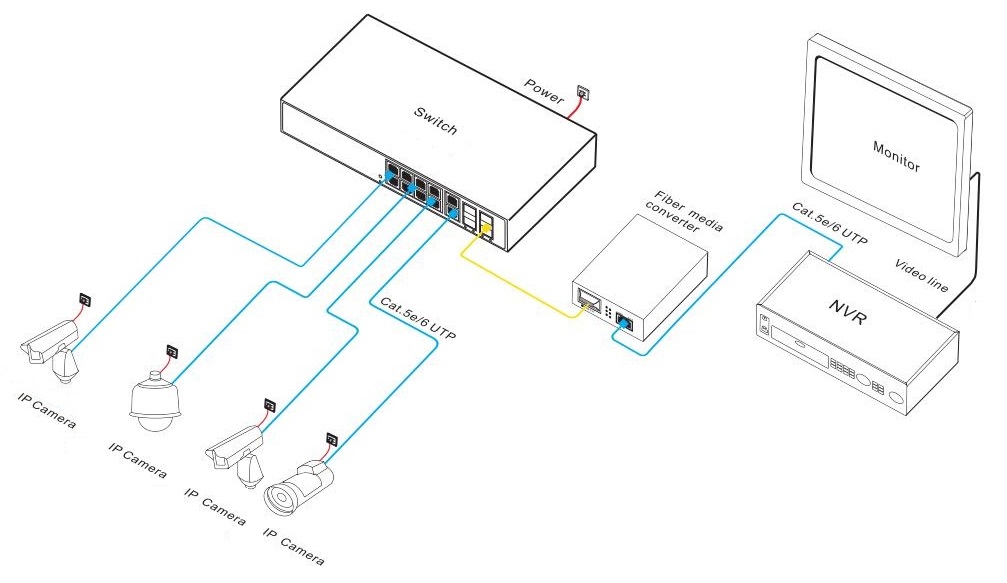

Application
Documents
Produits connexes

APERÇU

LeONV33148FMEst unGigabit L2 +E géréThernetCommutateurDéveloppé indépendamment par ONV. Il a10* 10/100/1000Base-TAdaptatifPorts RJ45 etPorts de fibre de la liaison montante SFP de 4*100/1000Base-X.Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV33148FMAL2 +La pleine fonction de gestion de réseau, soutient la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut rapidement récupérer lorsqu'une défaillance du réseau à sens unique se produit La communication assure une communication ininterrompue pour les applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application sont effectuées en fonction des besoins de l'application par le biais de méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il rencontre les environnements à haute densité d'application de réseau et convient à établir les réseaux économiques, efficaces, et fiables de communication dans les scénarios moyens et à grande échelle tels que des hôtels, des campus, des parcs, des supermarchés, des taches scéniques, des hôpitaux, et des banques.

CARACTÉRISTIQUE

Plein accès de gigabit, port de fibre de SFP de liaison montante

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇SUpportGigabitRJ45PortEtGigabitFibre p de SFPOrt combinaison, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien.

◇Alimentation d'énergie Auto-développée, redondance élevée, fournissant un long-Terme et puissance de sortie stable.

◇Faible consommation d'énergie,NonFan, coquille en acier galvanisée en métal, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

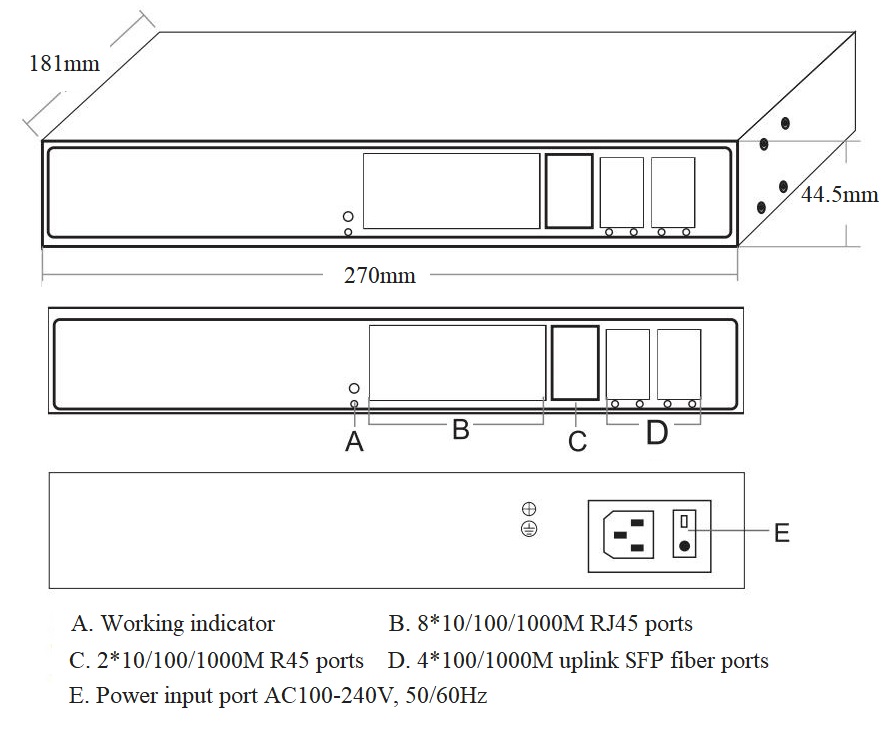

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV33148FM	L2 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 1010/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	30W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre d'Ethernet géré par gigabit de 14 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kits de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	2613-r-sc	Module optique de SFP, fibre 1,25g simple unimodale tx1550nm/rx1310nm, distance de transmission: 20km, Sc interface2. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Transferts optiques de module de 1.25g SFP au port RJ45 de 10/100/1000M.	PC

Produit connexe

Modèle	Description
Référence: Onv33020fm	L2 + a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000m. Il alimentation d'énergie intégrée et 1U/19 "installation de Cabinet.
Téléphone: Onv33028fm	L2 + a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000m. Il alimentation d'énergie intégrée et 1U/19 "installation de Cabinet.
Référence: Onv33368fm	L2 + a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 28100/1000m. Il alimentation d'énergie intégrée et 1U/19 "installation de Cabinet.
Onv33052FM	L2 + a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 4810/100/1000M et les ports de fibre de la liaison montante SFP de 4100/1000m. Il alimentation d'énergie intégrée et 1U/19 "installation de Cabinet.

SPÉCIFICATION TECHNIQUE

Modèle	ONV33148FM
Caractéristiques d'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) 1010/100/1000Base-T RJ45 ports (données) 4100/1000Base-X ports fibre SFP liaison montante (données)
Port Ethernet	Port 1-10 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	52Gbps (non bloquant)
Expédition Taux @ 64 octets	20.83Mpps
CPU	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	9.6K
Indicateur LED	Puissance: PWR (jaune), Système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, prendre en charge une clé pour restaurer les paramètres d'usine
Alimentation électrique
PWR total/Tension d'entrée	30W/ (AC100-240V)
Consommation de puissance	Veille <12W, pleine charge <18W
Alimentation électrique	Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 0.65A
Paramètre physique
Opération TEMP/humidité	-20 ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	27018144.5mm
Poids net/brut	1.25kg / 1.75kg
Installation	Bureau, montage mural, support rack 1U/19”
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Réglage de la température du port Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées IPV4/IPV6 route statique/itinéraire par défaut max 128 entrées Fonction de gestion de réseau L2, gestion à double pile IPV4/IPV6 Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN
VLAN	VLAN vocal, configuration QinQ, IEEE802.1q VLAN basé sur MAC, VLAN basé sur le protocole VLAN 4K basé sur le port, configuration du port d'accès, coffre, hybride.
Agrégation des ports	LACP, agrégation statique Max 7 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau ERPS	Prend en charge le réseau d'anneaux ERPS, le temps de récupération est inférieur à 20ms, 250 Ring au maximum, max 250 appareils par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, Max 1024 groupes multicast MLD Snooping, Multicast VLAN, Mécanisme de sortie rapide de l'utilisateur
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Filtrage de paquets basé sur le flux, marque de priorité/remarque Redirection basée sur le débit, limitation du débit 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Diff-Serv QoS, Algorithme de planification des files d'attente (SP, WRR, SP WRR)
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification d'adresse IEEE802.1X et MAC Liaison IP-MAC-Port VLAN, limite d'apprentissage MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte Trous noirs Mac, protection source IP, attaque Anti-DoS SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
