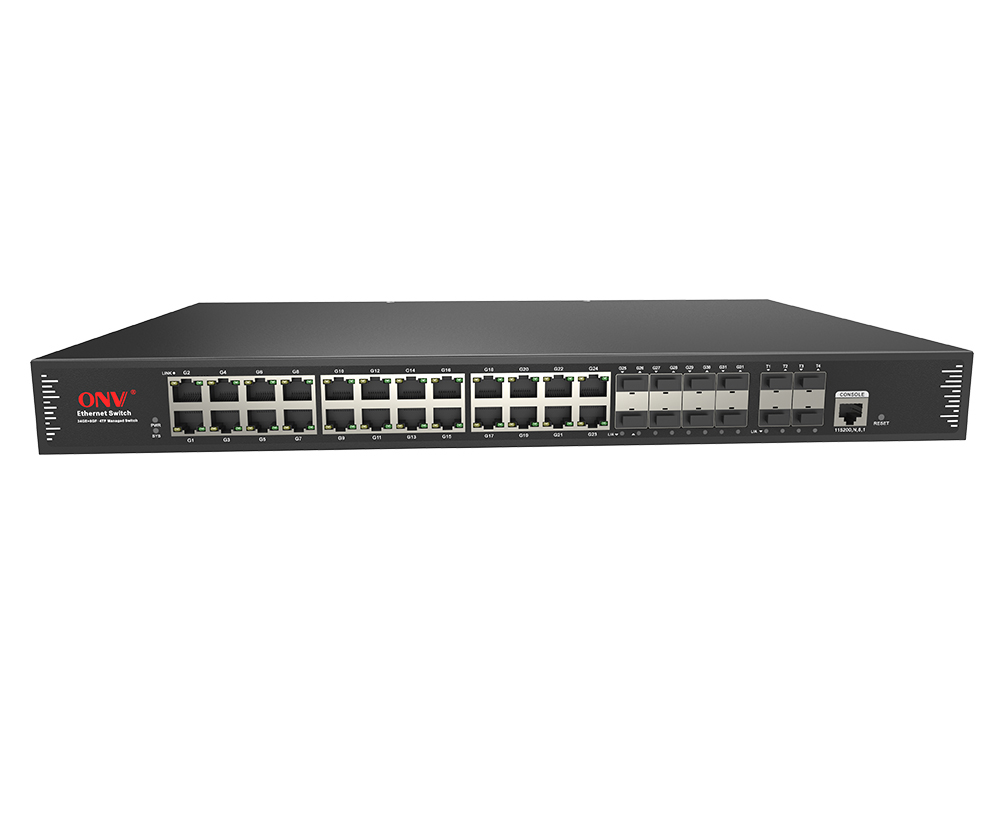

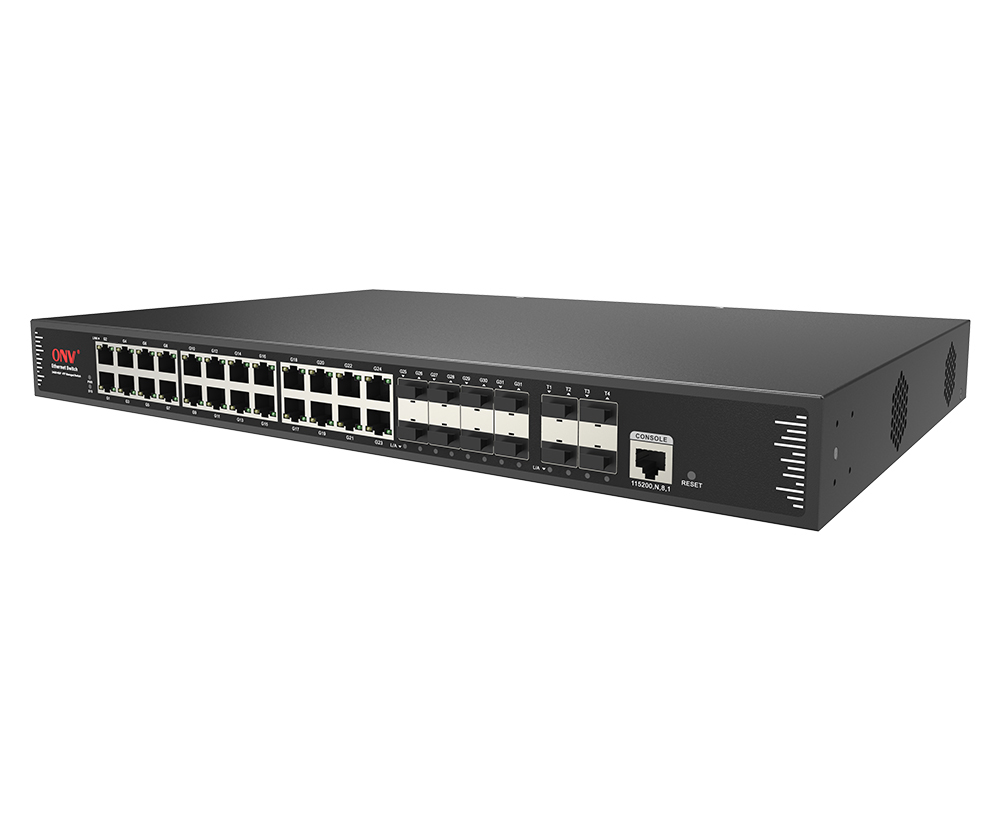

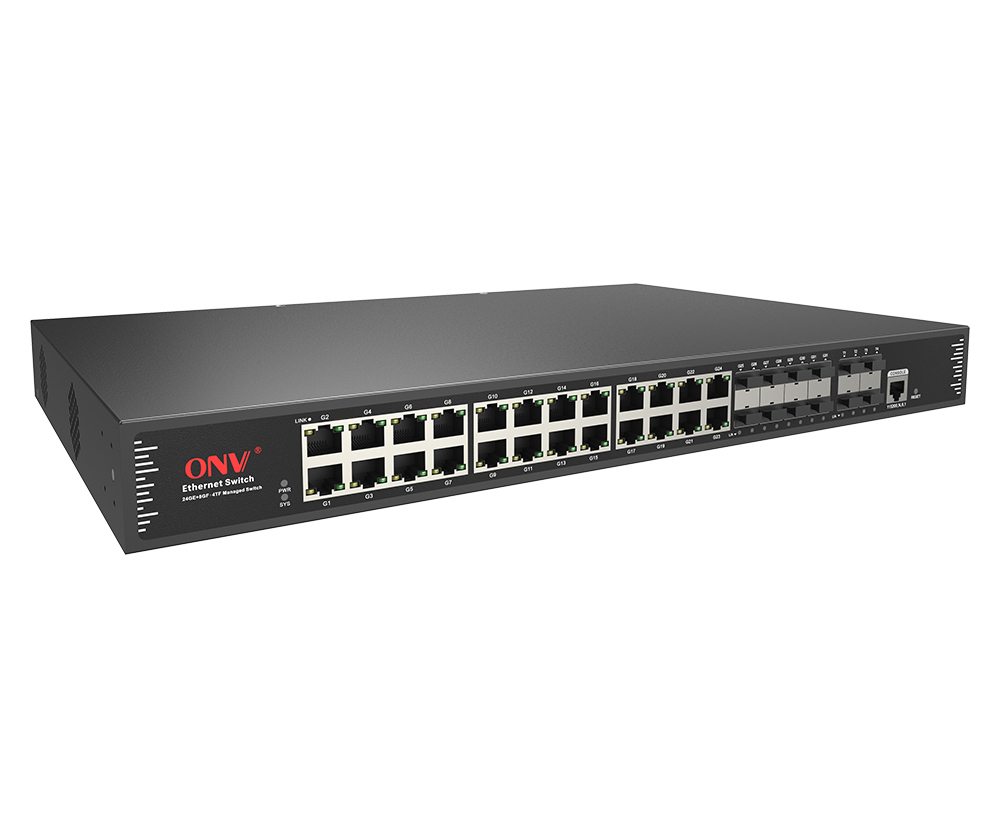

APERÇU
L'ONV36036FM est un commutateur de fibre Ethernet géré par la liaison montante L2 10G développé indépendamment par ONV. Il dispose de ports RJ45 24*10/100/1000Base-T et de ports SFP 8*100/1000Base-X et de ports fibre SFP + 4*1/10G. Chaque port peut soutenir la transmission de vitesse de fil.
L'ONV36036FM dispose d'une fonction de gestion de réseau complète L2, prend en charge la gestion IPV4/IPV6, le transfert de débit de ligne statique, le mécanisme de protection de sécurité complet, la politique ACL/QoS complète et les fonctions VLAN riches, et est facile à gérer et à entretenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS(<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour garantir une communication ininterrompue importante pour les applications. Selon les exigences réelles de l'application, vous pouvez configurer plusieurs services d'application tels que le contrôle du trafic de port, la division VLAN et SNMP via le mode de gestion de réseau Web. Il satisfait un environnement d'application réseau à haute densité et convient aux scènes moyennes et à grande échelle telles que les hôtels, les campus, les parcs, les centres commerciaux, les sites pittoresques, les hôpitaux, et les banques pour former un réseau de communication économique, efficace et fiable.
CARACTÉRISTIQUE
Accès Gigabit complet, liaison montante de port fibre SFP + 10G
Prend en charge la transmission de vitesse de fil sans blocage.
Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.
SPort Ethernet GigabitEtGigabitFibre SFP pOrtEt 1/10GSFP + fibre pOrtCombinaison pour faciliter la mise en réseau flexible des utilisateurs et répondre aux besoins de mise en réseau de divers scénarios.
ForteCapacité de traitement des entreprises
IEEE802.1Q VLAN, division VLAN flexible,Et configuration QinQ.
Le protocole d'arbre couvrant Ring Network STP/RSTP/MSTP élimine les boucles de couche 2 et réalise une sauvegarde de liaison.
QoS, basé sur les ports, basé sur 802.1P et basé sur DSCP trois modes de priorité et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.
ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.
L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.
Prend en charge le protocole de multidiffusion IGMP V1/V2 et IGMP Snooping pour répondre aux besoins de la vidéosurveillance multi-terminaux haute définition et de l'accès aux vidéoconférences.
Sécurité
Port de soutien d'isolement.
Suppression des tempêtes de diffusion portuaire.
Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.
Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
CCC, CE, FCC, RoHS.
Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR,Lien/Acte.
L'utilisation d'une alimentation auto-développée avec une conception à haute redondance offre une puissance de sortie stable et à long terme.
Consommation de puissance faible, avec ventilateur, boîtier métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.
Gestion facile des opérations et des opérations
Surveillance CPU, surveillance de la mémoire, détection Ping, détection de câble.
HTTPS, SSLV3, SSH V1/V2 et d'autres méthodes de cryptage rendent la gestion plus sécurisée.
RMON, les journaux système et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.
LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.
Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et d'autres méthodes de gestion et de maintenance diversifiées.

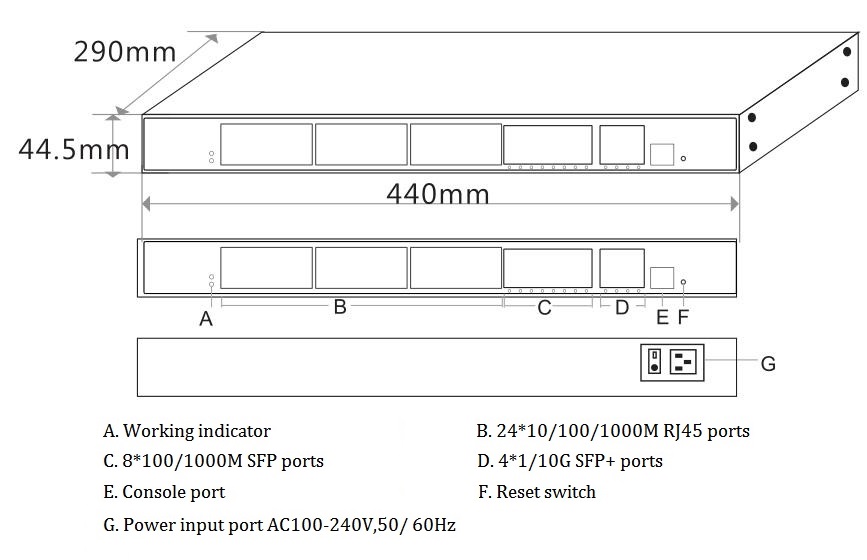

DIMENSION
COMMANDE DES INFORMATIONS
|
Modèle |
Description |
Alimentation intégrée |
|
ONV36036FM |
L2 + a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 24*10/100/1000M et les ports de 8*100/1000M SFP et les ports de fibre de 4*1/10G SFP +. Soutien 1U/19 pouce rack installation. |
60W |
|
Grade:Ne comprend pas le module optique et l'achat supplémentaire au besoin. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur de fibre Ethernet géré avec liaison montante L2 + 36 ports 10G |
1 |
ENSEMBLE |
|
|
Câble d'alimentation AC |
1 |
PC |
|
|
Ligne RJ45-DB9 |
1 |
PC |
|
|
Kits de montage (oreille suspendue) |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module optique 1.25G
|
2630 |
Module optique SFP, 1.25G, multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632 |
Module optique SFP, 1.25G, double fibre monomode 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T |
Module optique SFP, 1.25G, fibre unique monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R |
Module optique SFP, 1.25G, fibre unique monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-SC |
Module optique SFP, 1.25G, fibre unique monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-SC |
Module optique SFP, 1.25G, fibre unique monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Module de puissance |
2633 |
Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M. |
PC |
|
10G Optique Module |
6630 |
Module optique SFP +, 10GMUlti-mode double fibre 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
7832 |
Module optique SFP +, 10GSFibre double mode ingle 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-33 |
Module optique SFP +, 10GSFibre unique mode ingle TX1330nm/RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-27 |
Module optique SFP +, 10GSeule fibre TX1270nm/RX13300nm, distance de transmission: 20km, interface LC. Fonction de soutien DDM et branchement chaud. |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV36028FM |
L2 +Agrégation contrôlée d'Ethernet/commutateur fibre de noyau avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de 4*1/10G SFP +.Alimentation 60W intégréeEt sInstallation en rack Upport 1U/19 pouces. |
|
ONV36368FM |
L2 +Commutateur contrôlé de fibre d'agrégation d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de 24*100/1000M SFP et les ports de fibre de 4*1/10G SFP +. Alimentation 60W intégréeEt sInstallation en rack Upport 1U/19 pouces. |
|
ONV36448FM |
L2 +Commutateur contrôlé de fibre d'agrégation d'Ethernet avec des ports RJ45 de 12*10/100/1000M et des ports de fibre de 28*100/1000M SFP et des ports de fibre de 4*1/10G SFP +. Alimentation 60W intégréeEt sInstallation en rack Upport 1U/19 pouces. |
|
ONV36048FM |
L2 +Commutateur contrôlé de fibre d'agrégation d'Ethernet avec des ports RJ45 de 44*10/100/1000M et des ports de fibre de 4*1/10G SFP +. Alimentation 60W intégréeEt sInstallation en rack Upport 1U/19 pouces. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV36036FM |
|
Caractéristiques d'interface |
|
|
Port fixe |
1 * Console port(115200,N,8,1) 4 *1/10G SFP fibre fentes ports(Données) 8 * ports 100/1000Base-X SFP(Données) 24*10/100/1000Base-T RJ45 ports (données) |
|
Port Ethernet |
Port 1-24 support 10/100/1000Base-T Auto-détection,FUll/ MDI semi-duplex/ MDI-X auto-adaptation |
|
Paire torsadée Transmission |
10BASE-T: Cat3,4,5 UTP(≤ 100 mètreS) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP(≤ 100 mètreS) |
|
Port de fibre optique |
Port de fibre optique SFP 1/10G, par défaut, aucun module optique (module monomode/multimode en option, fibre unique/double fibre optique. LC) |
|
Expansion du port de fibre optique |
Prend en charge l'extension du module optique Turbo overclocking 2.5G et le réseau en anneau |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-500M(1.25G), 0-300M(10G) Mode unique: 1310nm/ 0-40Km, 1550nm/ 0-120Km. |
|
Paramètre de puce |
|
|
Type de gestion réseau |
L2 |
|
Protocole réseau |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX,IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x |
|
Mode de transfert |
Stocker et en avant (vitesse de fil complet) |
|
Capacité de commutation |
176Gbps |
|
Expédition Taux @ 64 octets |
107.14Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
MAC |
32K |
|
Mémoire tampon |
32M |
|
Cadre Jumbo |
9.6K |
|
LEDIndicateur |
Puissance: PWR (jaune), Système: SYS (jaune) Réseau: Lien (jaune), port de fibre: L/A (vert) |
|
Interrupteur de réinitialisation |
Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine |
|
Alimentation électrique |
|
|
PWR total/Tension d'entrée |
60W/(AC100-240V) |
|
Consommation de puissance |
Veille <20W, pleine charge <45W |
|
Alimentation électrique |
Alimentation intégrée, AC 100 ~ 240V 50-60Hz 1.0A |
|
Paramètre physique |
|
|
Opération TEMP/humidité |
-20 ~ + 55 °C, 5% ~ 90% HR sans condensation |
|
Stockage TEMP/Humidité |
-40 ~ + 80 °C, 5% ~ 95% HR sans condensation |
|
Dimension (L * W * H) |
440*290*44.5mm |
|
Poids net/brut |
<3.5kg / <4.3kg |
|
Installation |
Bureau, installation d'armoire de 19 pouces 1U |
|
Certification et garantie |
|
|
Protection contre la foudre |
Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30 |
|
Certification |
CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS |
|
Garantie |
3 ans, entretien à vie. |
|
Caractéristiques de gestion réseau |
|
|
|
IEEE802.3X (Full-duplex) Réglage de la température du port Aucun port de connexion sommeil automatique Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP La limite de vitesse du flux de message dans le port d'accès, la taille minimale des particules est de 64Kbps. |
|
Caractéristiques de la couche 3 |
Gestion du réseau L2,Entrées du protocole ARP max1024 Route statique IPV4/IPV6/ Itinéraire par défaut prend en charge jusqu'à 128 entrées Routage et transfert de la couche 3, prise en charge de la communication entre différents segments de réseau et différents VLAN |
|
VLAN |
Configuration du port d'accès, coffre, hybride. VLAN basé sur MAC, VLAN basé sur le protocole Configuration QinQ,4K VLAN basé sur le port, IEEE802.1q |
|
Agrégation des ports |
LACP, agrégation statique Max 18 groupes d'agrégation et 8 ports par groupe. |
|
Arbre à sonner |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocole réseau industriel d'anneau |
G.8032 (ERPS), temps de récupération inférieur à 20ms 255Bague au maximum, Max 250 appareils par anneau. |
|
Multidiffusion |
MLD Snooping v1/v2, Multidiffusion VLAN IGMP Snooping v1/v2, Max 1024 groupes de multidiffusion, Déconnexion rapide |
|
Port Mirroring |
Mirroring de données bidirectionnel basé sur le port |
|
QoS |
Diff-Serv QoS, marque de priorité/remarque Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limite de débit basée sur le débit,Filtrage de paquets basé sur le flux 8 * files d'attente de sortie de chaque port,802.1p/ Cartographie des priorités DSCP |
|
ACL |
ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc. |
|
Sécurité |
2.0 SSH, SSL, Isolement du port, Limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, Limite d'apprentissage MAC Authentification d'adresse IEEE802.1X et MAC,Inspection ARP IP-MAC-VLAN-liaison de port, Attaque anti-DoS, Protection de source IP Contrôle de la tempête de diffusion, Sauvegarde pour le datum de l'hôte,Trous noirs Mac |
