Commutateur géré de lEthernet du port L3 de la liaison montante 10G 36

Modèle： ONV38368FM

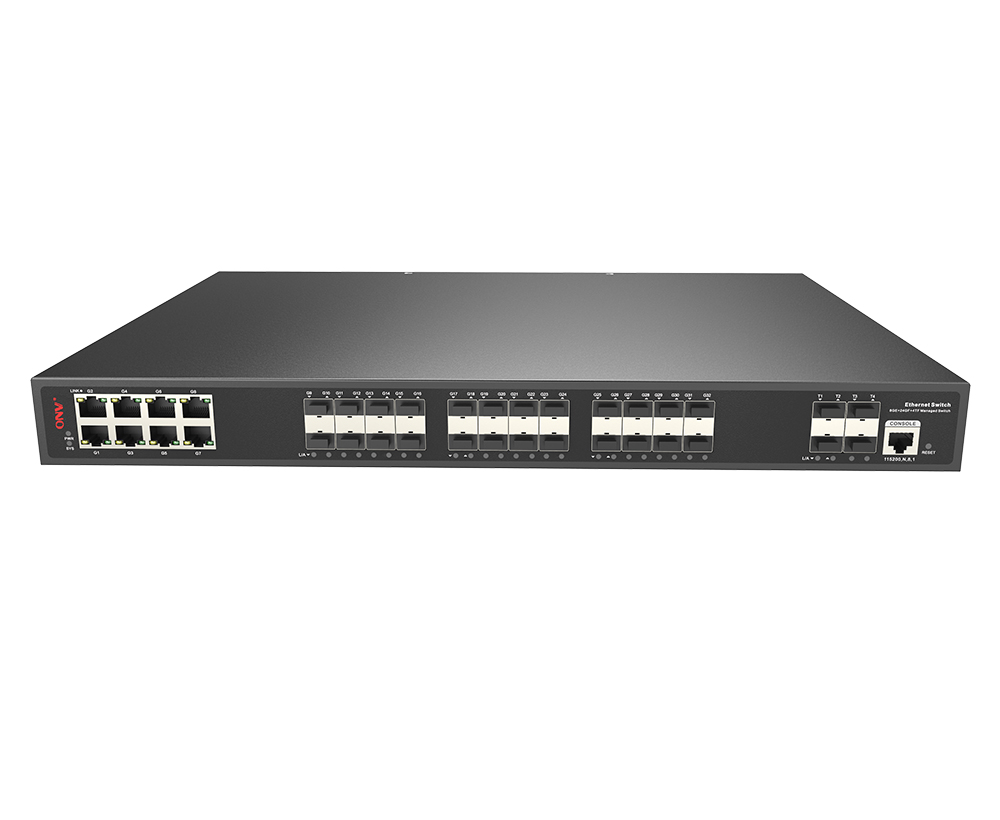

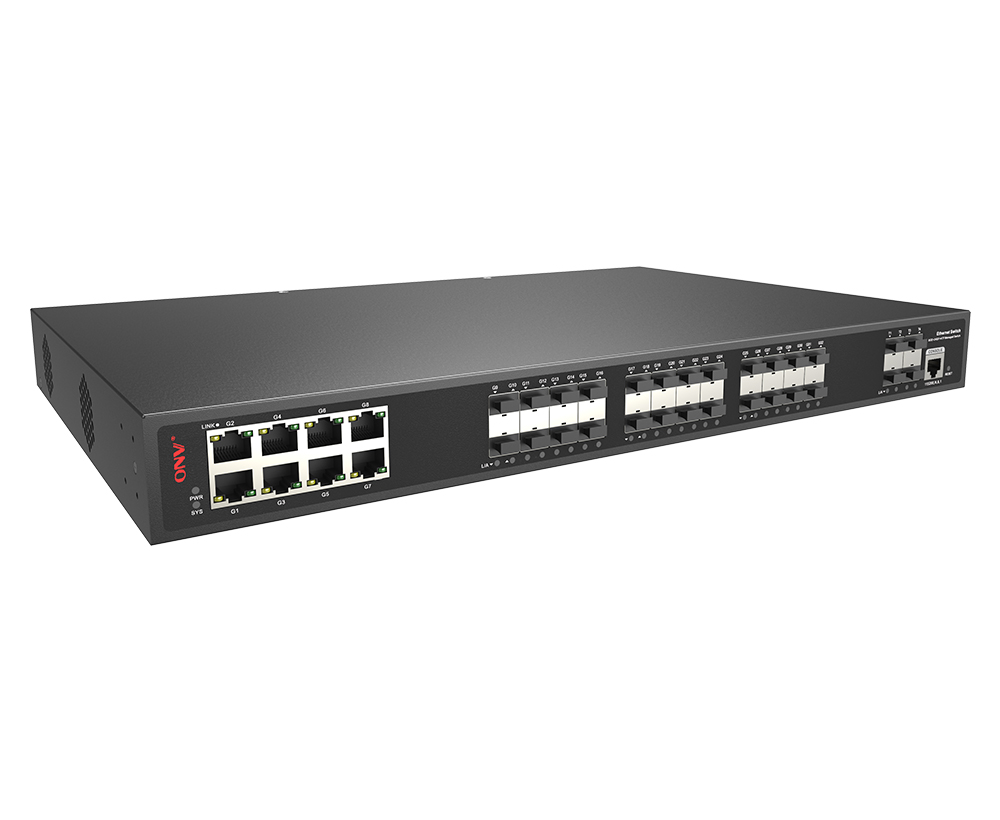

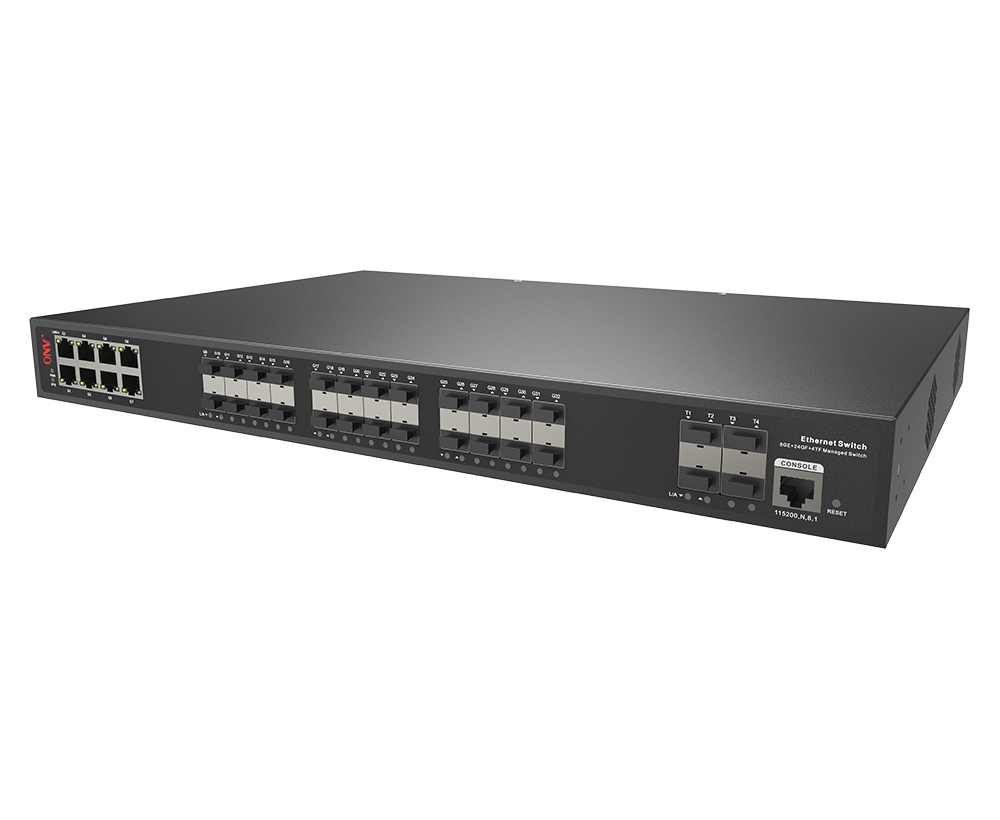

L3 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de 24*100/1000M et les ports de fibre de la liaison montante SFP de 4*1/10G. Alimentation 60W intégrée et montage armoire 1U/19 ".

Je veux faire une enquête

Aperçu
Spécification technique

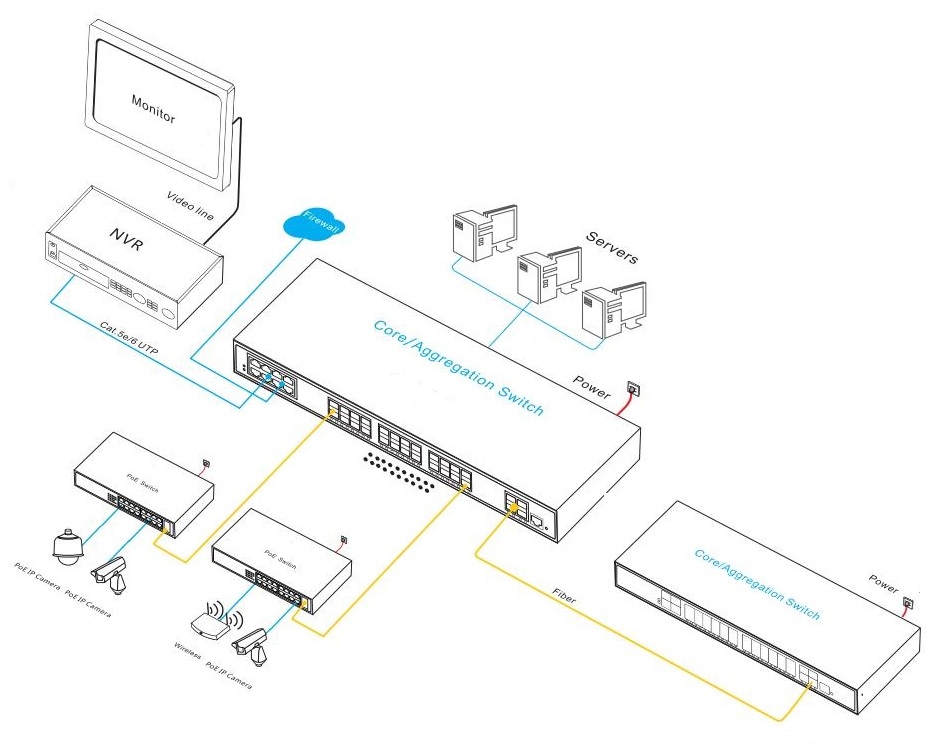

Application
Documents
Produits connexes

APERÇU

LeONV38368FMEst unLiaison montante L3 10GE géréThernetFibreInterrupteurDéveloppé indépendamment par ONV.Il a24* Base 100/1000-X SFPFibrePortsEt 4*1/10G SFP + fibre ports de liaison montanteEt8* 10/100/1000Base-T adaptatif RJ45 ports.Chaque port peut soutenir la transmission de vitesse de fil.

L'ONV38368FM dispose d'une fonction de gestion réseau complète L3, prend en charge la gestion IPV4/IPV6, le routage et le transfert dynamiques, le mécanisme de protection de sécurité complet, la politique ACL/QoS complète, et fonctions VLAN riches pour une gestion et une maintenance faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut récupérer rapidement lorsqu'une panne de réseau unidirectionnelle se produit La communication assure une communication ininterrompue pour les applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle du flux des ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application sont effectuées en fonction des besoins des applications via des méthodes de gestion de réseau telles que Web, CLI, SNMP, et Telnet. Il répond aux environnements d'application de réseau à haute densité et convient à l'établissement de réseaux de communication économiques, efficaces et fiables dans des scénarios à moyenne et grande échelle tels que les hôtels, les campus, les parcs, les supermarchés, sites pittoresques, hôpitaux et banques.

CARACTÉRISTIQUE

Accès port multifibre gigabit, port fibre SFP + 1/10G de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Prend en charge le port Gigabit RJ45 et le port fibre gigabit SFP et la combinaison de ports fibre 1/10G SFP, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

802.1X authenTication fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.

Alimentation auto-développée, conception de redondance élevée, offrant une puissance de sortie stable et à long terme.

Consommation de puissance faible, pas de ventilateur, coquille métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

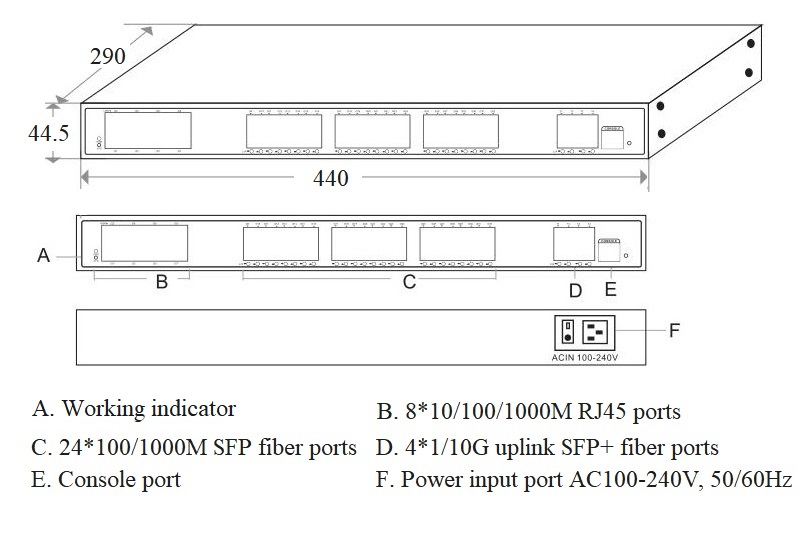

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV38368FM	L3 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 810/100/1000M et 24100/1000MSFPFibrePortsand 4*1/10GUplinkPorts de fibre de SFP +.Alimentation intégrée et cabinetmount 1U/19 ".	60W
Grade:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre Ethernet géré par la liaison montante L3 à 36 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630	Module optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud.	PC
Modules de puissance	2633	Les modules optiques de 1.25G SFP transfèrent au port RJ45 de 10/100/1000M.	PC
10G Modules optiques	6630	Modules optiques SFP +, 10GMDouble fibre 850nm, distance d'Ulti-mode de transmission: 300m,Interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832	Modules optiques SFP +, 10GSDouble fibre monomode 1310nm, distance de transmission: 20km,Interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-33	Module optique SFP +, 10GSFibre simple TX1330nm/RX1270nm, distance de transmission: 20km,Interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-27	Module optique SFP +, 10GSSeule fibre TX1270nm/RX13300nm, distance de transmission: 20km,Interface LC. Fonction de soutien DDM et branchement chaud.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV38368FM
Caractéristiques d'interface
FixePOrt	1 * Console RS232 port (115200,N,8,1) Ports fibre SFP de liaison montante 41/10G (données) 810/100/1000Base-T RJ45 ports (données) Ports fibre SFP 24*100/1000Base-X (données)
Port Ethernet	Port 1-8 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm / 0-500M(1.25G), 0-300M(10G) Mode unique: 1310nm / 0-40km, 1550nm / 0-120km
Paramètre de puce
Type de gestion réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transfert	Stocker et faire en avant (Pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octets	107.14Mpps
CPU(Hz)	500M
DRAM	2G
Flash	128M
MAC	32K
Mémoire tampon	32M
JumboFRamé	9.6K
LED Indicateur	Puissance: PWR(YEllow), Système:SYS (YEllow),Réseau: Lien (YEllow), Port de fibre: L/A(GRéen)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
PWR total/Tension d'entrée	60W/(AC100-240V)
Consommation de puissance	Veille <20W, pleine charge <45W
Alimentation électrique	Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/humidité	-20~+ 55 °C,5%~90% HR Sans condensation
Stockage TEMP/Humidité	-40~+80°C,5%~95% HR sans condensation
Dimension(L * W * H)	440290 44. 5Mm
Poids net/brut	3.45Kg/4.3Kg
Installation	Bureau19 installation d'armoire de pouce 1U
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglage de la température du port Aucun port de connexion sommeil automatique Contrôle de flux IEEE 802.3X (duplex intégral) Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps.
L3 Routage	Routage IPV4 à coût égal NG protocole max 1000 entrées Entrées 1000 protocole ARP max Le groupe max IPV4/IPV6 VRRP est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 L'itinéraire statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion de réseau L3, gestion à double pile IPV4/IPV6 Routage dynamique IPV4, RIPv6/v2, OSPFv2, BGP4 , 4000 entrées de routage Gestion du routage dynamique IPV6 OSPFv3, BGP , RIPng, IPV6, entrées de routage 1000 Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN
VLAN	VLAN vocal, configuration QinQ, IEEE802.1q VLAN basé sur MAC, VLAN basé sur le protocole VLAN 4K basé sur le port, configuration du port d'accès, coffre, hybride.
PortAGrégation	Agrégation dynamique LACP, agrégation statique Max 18 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms 250 Ring au maximum, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, déconnexion rapide IGMP Snooping v1/v2, 1024 groupes de multidiffusion maximum
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Differ-Servo QoS, Marque prioritaire/Remarque Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation basée sur le débit, filtrage de paquets basé sur le débit 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur le MAC, l'adresse MAC de destination, la source d'IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, le port de TCP/UDP, et le VLAN, etc.
Sécurité	Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port SSL assure la sécurité de la transmission des données Certification AAA et RADIUS et TACACS Limiter le nombre d'adresses MAC apprises Isolation des ports, mécanisme de sauvegarde des données de l'hôte
