10G la liaison montante 52-port L3 a contrôlé le commutateur dEthernet-Agrégation/commutateur de noya

10G la liaison montante 52-port L3 a contrôlé le commutateur dEthernet

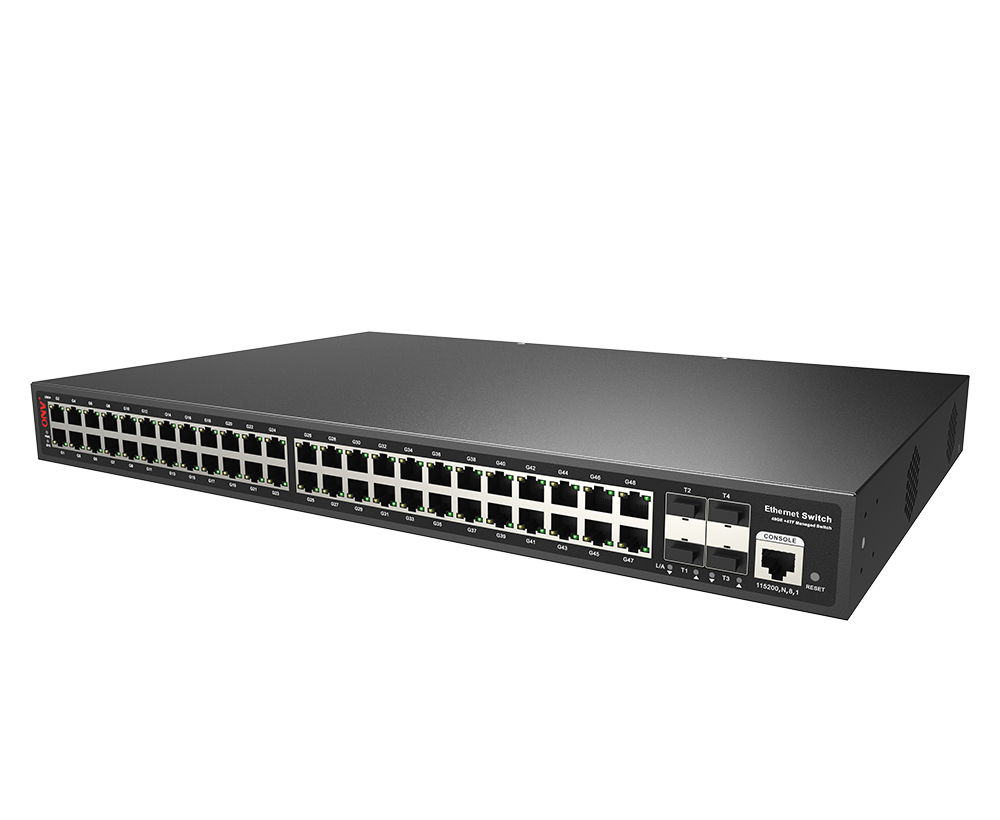

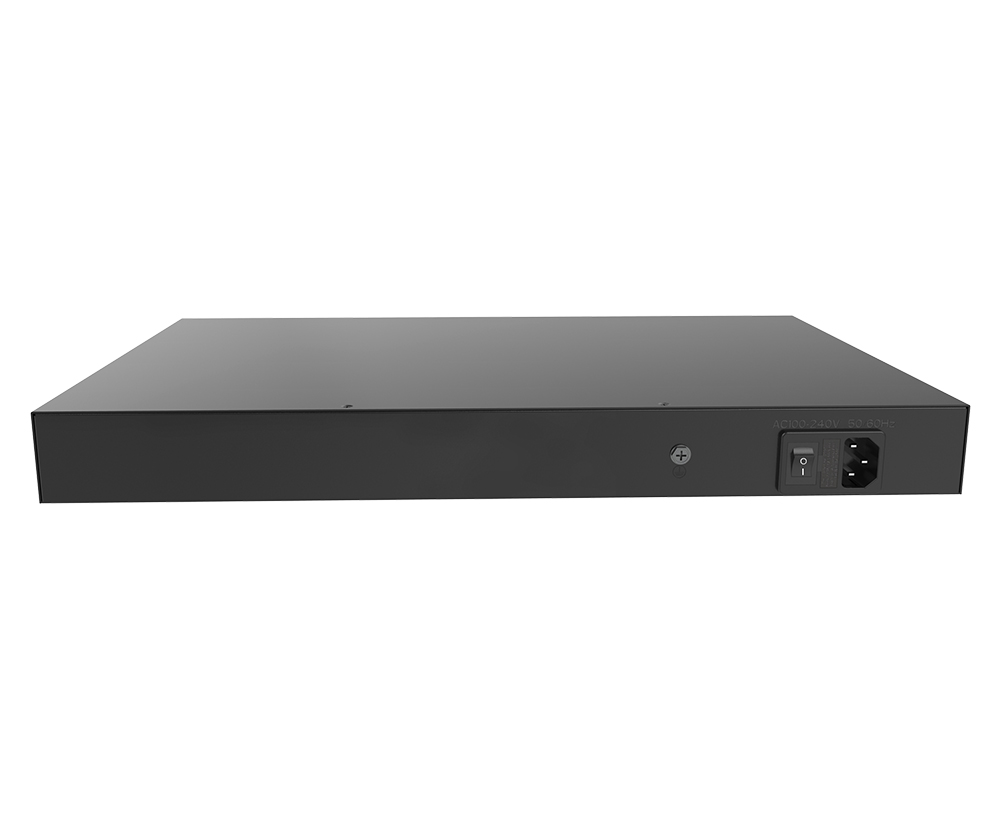

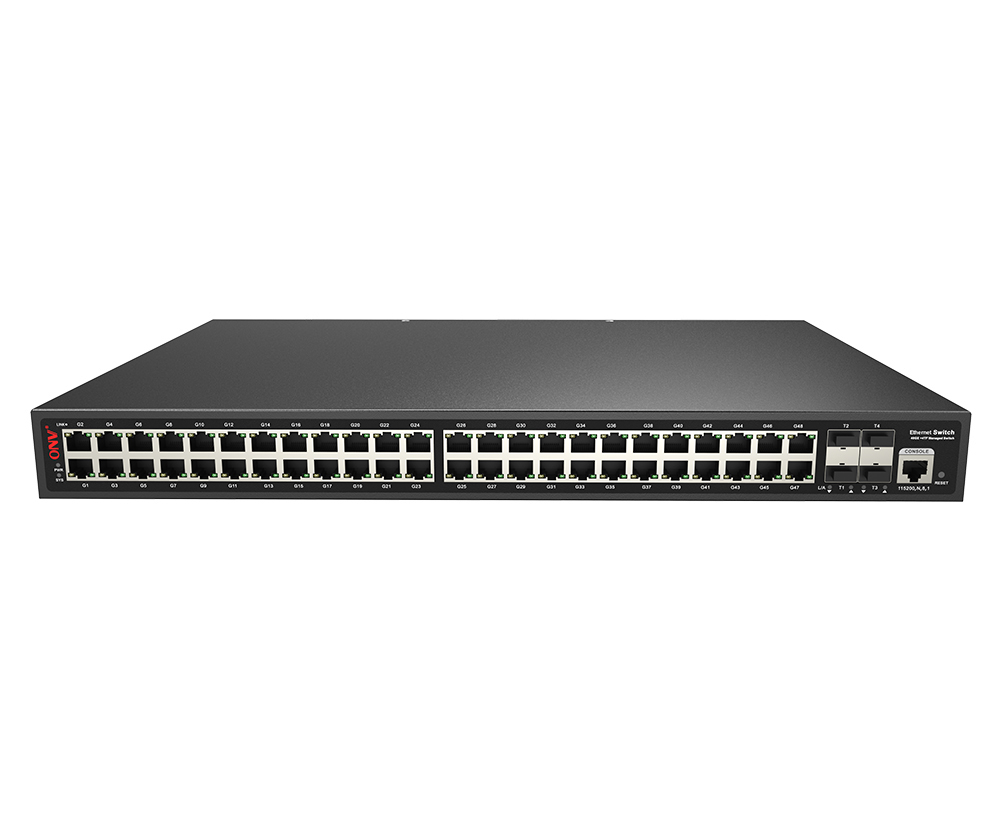

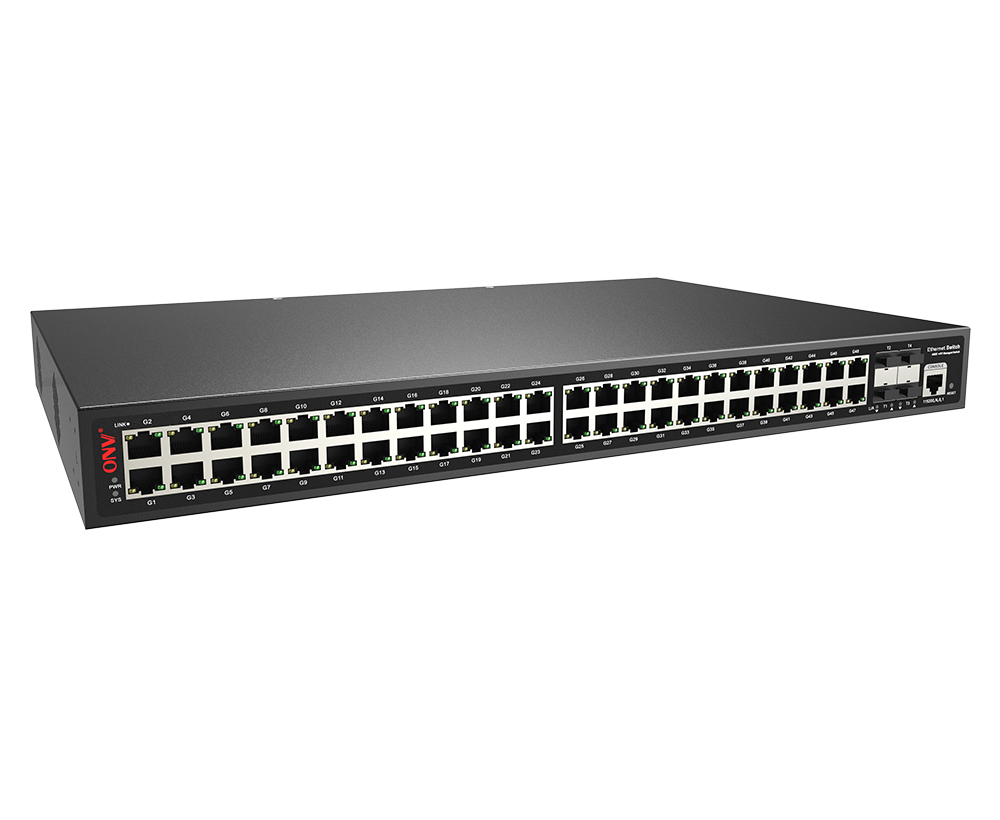

Modèle： ONV38048FM

L3 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Alimentation 60W intégrée et montage armoire 1U/19 ".

Je veux faire une enquête

Aperçu
Spécification technique

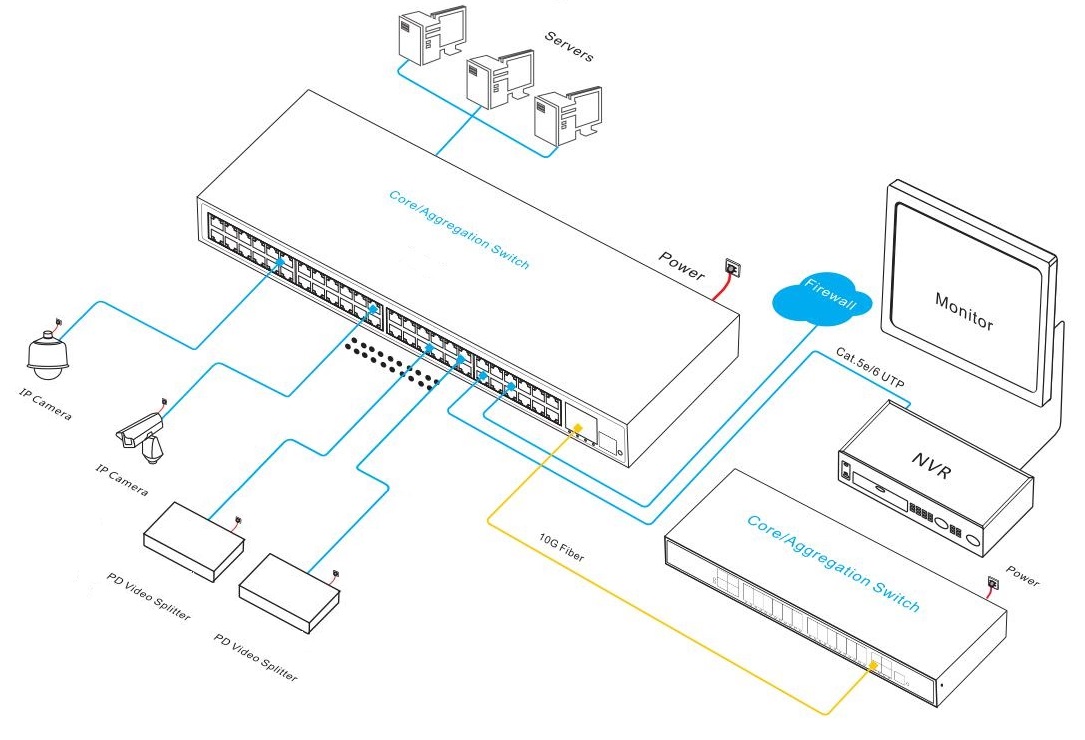

Application
Documents
Produits connexes

APERÇU

LeONV38048FMEst unLiaison montante L3 10GE géréThernetFibreInterrupteurDéveloppé indépendamment par ONV. Il a48* 10/100/1000Base-T RJ45 ports et4*1/10G SFP + ports fibre.Chaque port peut soutenir la transmission de vitesse de fil.

LeONV38048FMDispose d'une fonction de gestion réseau complète L3, prend en charge la gestion IPV4/IPV6, le routage et le transfert dynamiques, un mécanisme de protection de sécurité complet, une politique ACL/QoS complète et des fonctions VLAN riches pour une gestion et une maintenance faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut récupérer rapidement lorsqu'une panne de réseau unidirectionnelle se produit La communication assure une communication ininterrompue pour les applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle du flux des ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application sont effectuées en fonction des besoins des applications via des méthodes de gestion de réseau telles que Web, CLI, SNMP, et Telnet. Il répond aux environnements d'application de réseau à haute densité et convient à l'établissement de réseaux de communication économiques, efficaces et fiables dans des scénarios à moyenne et grande échelle tels que les hôtels, les campus, les parcs, les supermarchés, sites pittoresques, hôpitaux et banques.

CARACTÉRISTIQUE

Accès Gigabit complet,Port fibre SFP + liaison montante 1/10G

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Prend en charge le port Gigabit RJ45 et la combinaison de ports fibre SFP 1/10G, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.

Alimentation auto-développée, conception de redondance élevée, offrant une puissance de sortie stable et à long terme.

Consommation de puissance faible,NonVentilateur, coquille métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

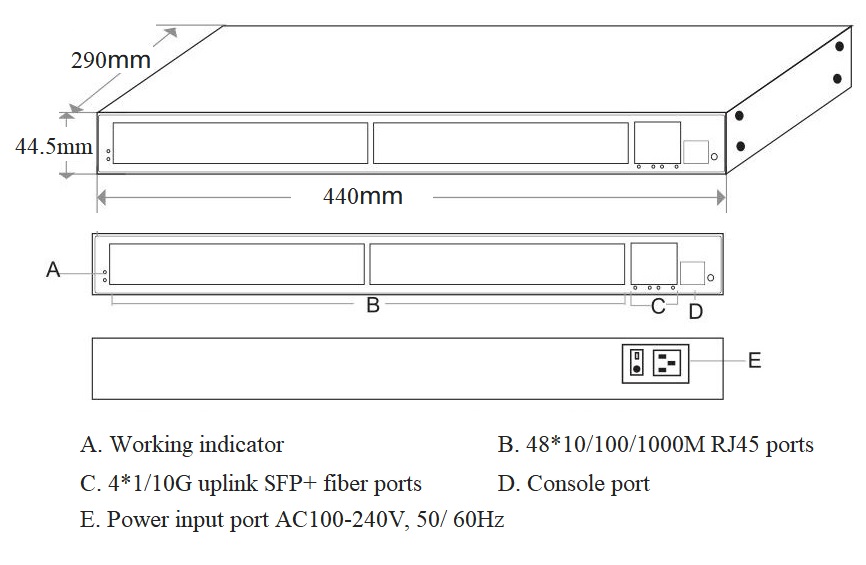

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV38048FM	Commutateur de fibre Ethernet géré par L3 avec ports RJ45 4810/100/1000M et ports fibre SFP + de liaison montante 41/10G.Alimentation intégrée et support d'armoire 1U/19 ".	60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre Ethernet géré par la liaison montante L3 à 52 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kit de montage(Oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Module optique	2630	Module optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et le branchement à chaud.	PC
Puissance Module	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC
10G Optique Module	6630	Module optique SFP +, 10GMUlti-mode double fibre 850nm, distance de transmission: 300m,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832	Module optique SFP +, 10GSFibre double mode ingle 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33	Module optique SFP +, 10GSFibre unique mode ingle TX1330nm/RX1270nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27	Module optique SFP +, 10GSFibre unique mode ingle TX1270nm/RX13300nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV38168FM	Commutateur de fibre Ethernet géré par L3 avec ports RJ45 1210/100/1000M et ports fibre SFP + 41/10G de liaison montante. Alimentation 30W intégréeEt support d'armoire 1U/19 ".

SPÉCIFICATION TECHNIQUE

Modèle	ONV38048FM
Caractéristiques de l'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) Ports de fibre de SFP de la liaison montante 41/10G (données) Ports de 4810/100/1000Base-T RJ45 (données)
Port Ethernet	Auto-détection de soutien 10/100/1000Base-T du port 1-48, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm / 0-500M(1.25G), 0-300M(10G) Monomode: 1310nm / 0-40km, 1550nm / 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octet	131Mpps
CPU	500MHz
DRAM	4G
FLASH	256M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
Alimentation électrique
PWR total/tension d'entrée	60W/(AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <55W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/Humidité	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 80 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.6kg/4.5kg
Installation	Bureau,19 installation d'armoire de pouce 1U
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Réglage de protection de la température du port Pas de port de connexion automatique de sommeil Contrôle de flux IEEE 802.3X (Full duplex) Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Routage L3	Routage IPV4 à coût égal NG protocole max 1000 entrées Protocole ARP max 1000 entrées Le groupe maximum d'IPV4/IPV6 VRRP est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 La route statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride.
PortAGgrégation	Agrégation dynamique LACP, agrégation statique Max 26 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms 250 anneaux tout au plus, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, déconnexion rapide IGMP Snooping v1/v2, 1024 groupes de multidiffusion maximum
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Diff-Servs QoS, Marque de priorité/Remarque Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de plage basée sur l'écoulement, filtrage de paquets basé sur l'écoulement 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port SSL assure la sécurité de la transmission des données Certification AAA et RADIUS et TACACS Limiter le nombre d'adresses MAC apprises Isolation des ports, mécanisme de sauvegarde des données de l'hôte Attaque anti-DoS, fonction de détection d'intrusion ARP Fonction obligatoire quadruple de port de MAC VLAN d'IP Protection d'adresse IP de source, trou noir d'adresse MAC Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Authentification IEEE802.1X/authentification par adresse MAC centralisée
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection ping, gestion de réseau Web (HTTPS) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
