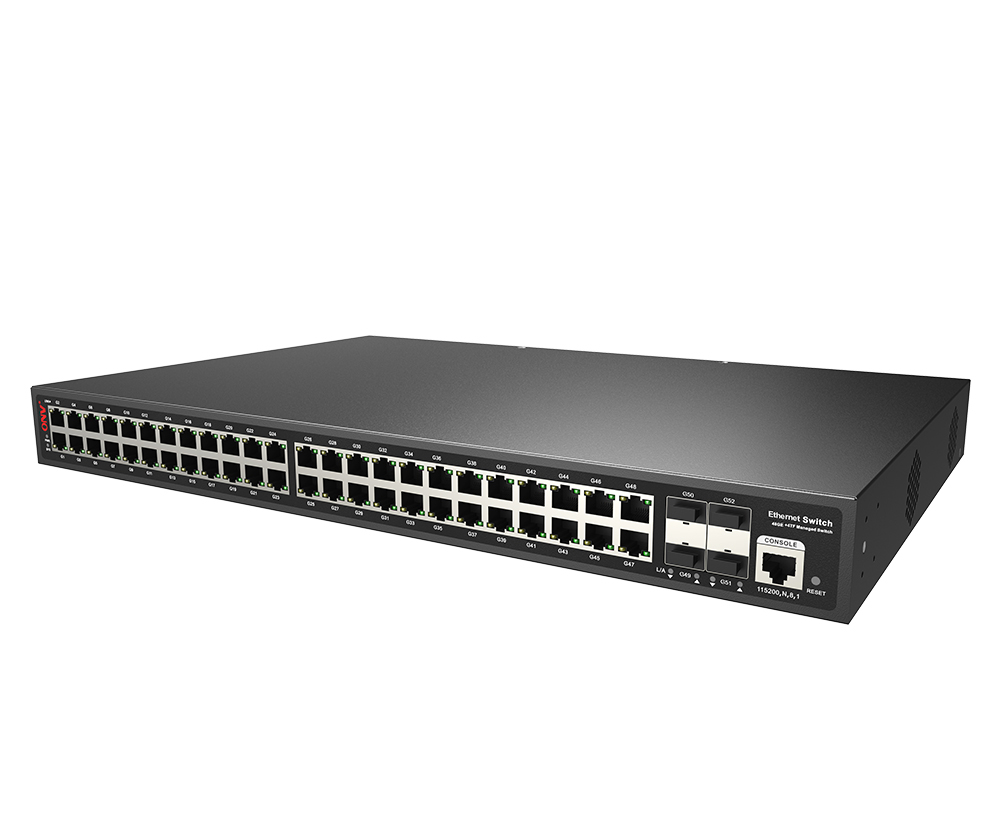

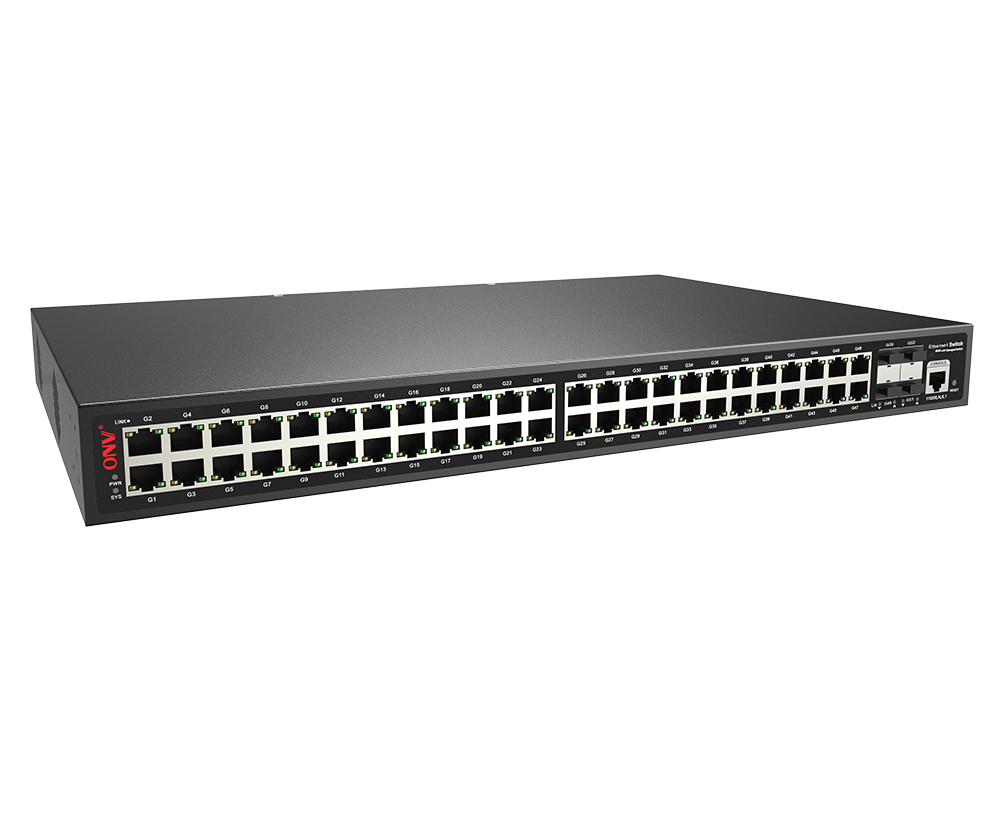

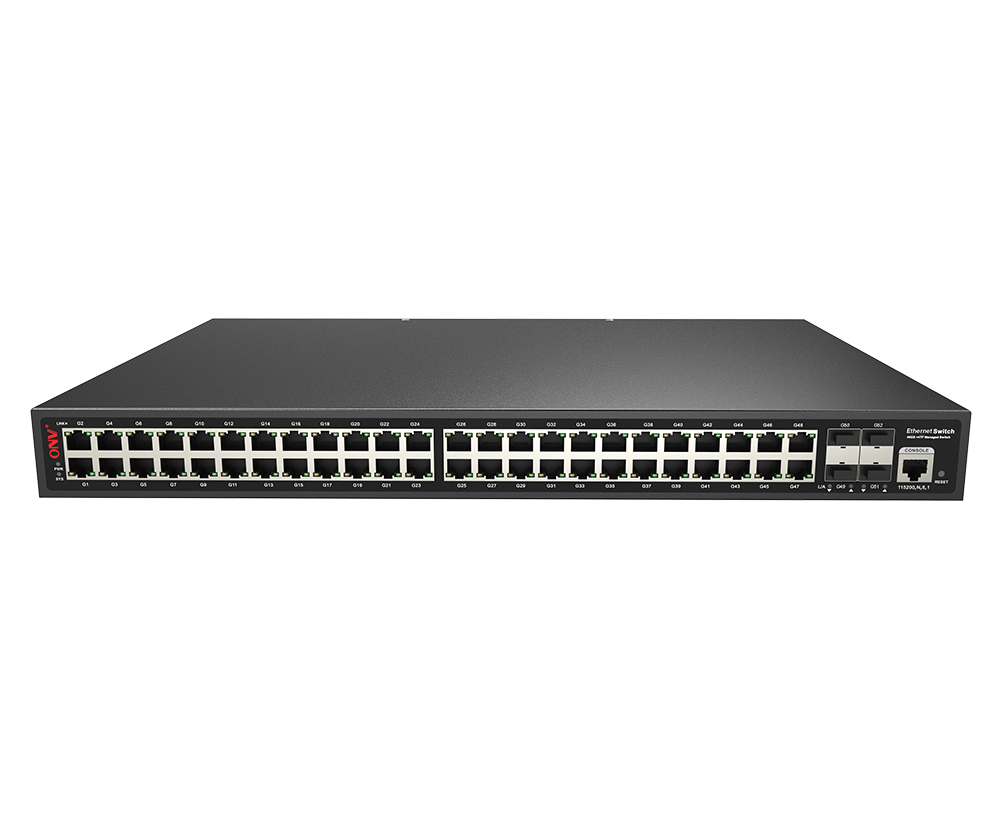

Commutateur Ethernet géré Gigabit 52 ports L2

Modèle： ONV33052FM

L2 a contrôlé le commutateur d'Ethernet avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il a intégré l'alimentation d'énergie de 60W et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

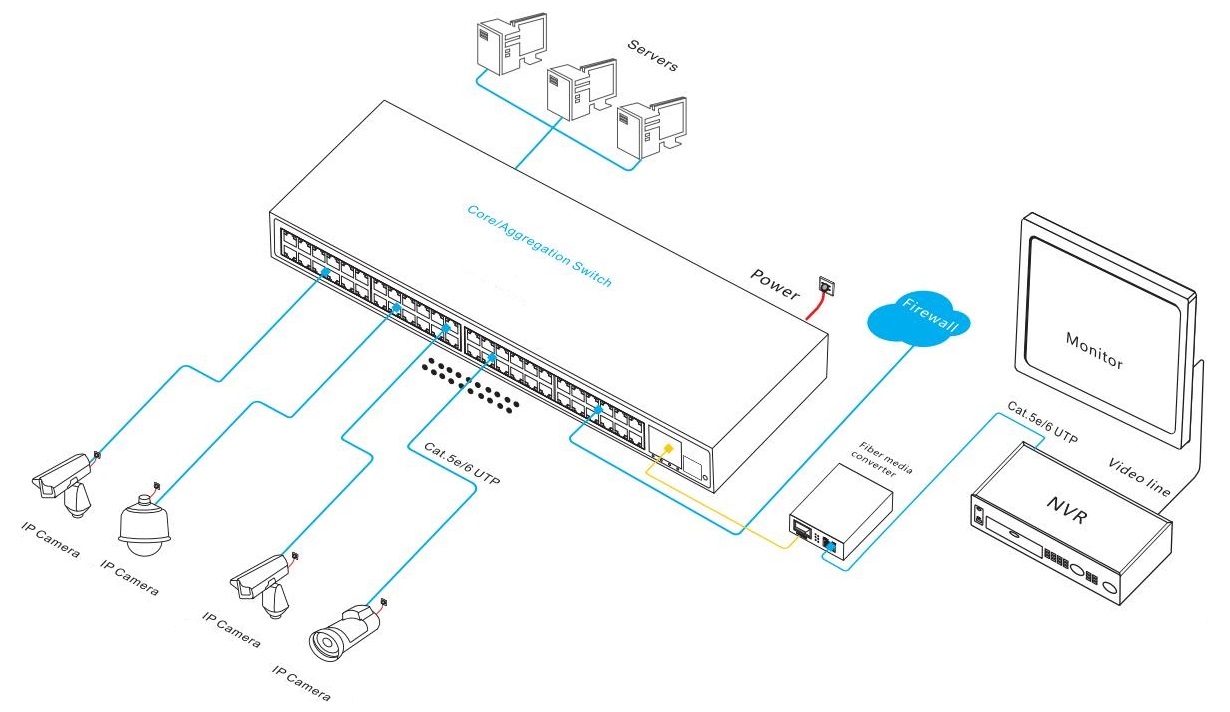

Application
Documents
Produits connexes

APERÇU

LeONV33052FMEst unGigabitE géréThernetFibreCommutateur développé indépendamment par ONV. Il a 4 *100/1000Base-XPorts fibre SFPEt 48* 10/100/1000Base-T adaptatifPorts RJ45.Chaque port peut soutenir la transmission de vitesse de fil.

LeONV33052FMA L2 + fonctions de gestion de réseau. Il peut prendre en charge la gestion IPV4 et le transfert de routage statique, des mécanismes de protection de sécurité complets, des politiques ACL/ QoS complètes et des fonctions VLAN riches, ce qui facilite la gestion et la maintenance. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnelle échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins des applications, le contrôle de flux de port, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectués via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il satisfait un environnement d'application réseau à haute densité et convient aux scènes moyennes et à grande échelle telles que les hôtels, les campus, les parcs, les centres commerciaux, les sites pittoresques, les hôpitaux, et les banques pour former un réseau de communication économique, efficace et fiable.

CARACTÉRISTIQUE

Accès Gigabit, liaison montanteSFPFibrePort

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Gigabit de soutienRJ45Combinaison de port et de port Gigabit SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des entreprises

Soutien IEEE 802.1Q VLAN.

Le protocole d'arborescence couvrant RSTP du réseau RSTP élimine les boucles de la couche 2 et réalise la sauvegarde des liens.

Des appuisIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminaux haute définition et de l'accès à la vidéoconférence.

Prend en charge QoS, trois modes de priorité basés sur le port, 802.1P et basés sur DSCP, et quatre algorithmes de planification de file d'attente: SP, WRR etWFQ.

L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.

Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps pour fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

Isolement des ports et contrôle des tempêtes.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWREtLien.

Alimentation auto-développée, conception de redondance élevée, offrant une longue-Terme et puissance de sortie stable.

Consommation de puissance faible,GLogement en métal en acier alvanisé,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion facile des opérations et des opérations

Surveillance CPU, surveillance de la mémoire, EtDétection de ping.

SLes journaux ystem et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet,Et d'autres méthodes diversifiées de gestion et d'entretien.

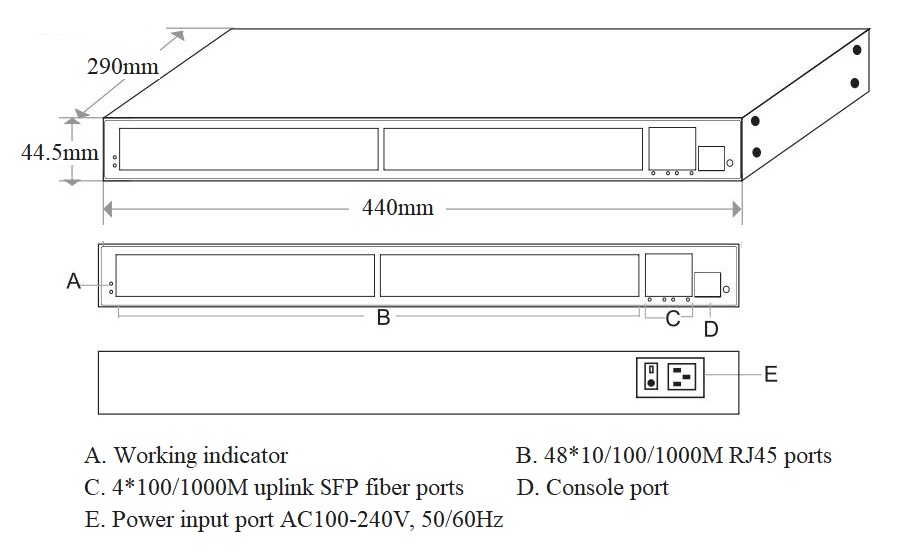

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV33052FM	Commutateur Ethernet géré par L2 avec ports RJ45 4810/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet géré par gigabit à 52 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV33052FM
Caractéristiques d'interface
Port fixe	1 * RS232 console port (115200,N,8,1) Ports RJ45 4810/100/1000Base-T (données) 4100/1000Base-X ports fibre SFP liaison montante (données)
Port Ethernet	Port 1-48 support 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique gigabit, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	104Gbps (non bloquant)
Expédition Taux @ 64 octet	77.38Mpps
CPU	750MHz
DRAM	1G
FLASH	256M
MAC	16K
Mémoire tampon	12M
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, réinitialisation d'usine à un bouton
Alimentation électrique
PWR total/Tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille <25W, pleine charge <55W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/humidité	-20 ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.6kg/ 4.5kg
Installation	Bureau, armoire 1U/19 '', support mural
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression des tempêtes de diffusion en fonction du taux de port Gestion du trafic en temps réel du port (intervalle de débit) Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 16Kbps et le maximum est de 1Gbps
Caractéristique L3	Route statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur le port (4K), VLAN basé sur le protocole IEEE802.1q, Configuration portuaire d'accès, Tronc, Hybride
Agrégation des ports	Agrégation dynamique LACP, Agrégation statique Max 26 groupes d'agrégation et 8 ports par groupe
Arbre à sonner	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP snooping v1/v2
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv Algorithme de planification de la file d'attente (SP, WRR, WFQ) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur le flux, 8 * files d'attente de sortie de chaque port
ACL	ACL basé sur port et livré par VLAN La fonction de filtrage de paquets L2-L4 peut correspondre aux 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement du port, suppression des messages de diffusion du port Certification IEEE802.1X basée sur Port et Mac Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA et RADIUS, protection des adresses de source IP
DHCP	Client DHCP,DHCP Snooping
Gestion	Gestion du réseau Web (https), Détection Ping Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Protocole de découverte de couche de liaison (LLDP), journal des travaux système Console/configuration Telnet et CLI, SNMP V1/V2/V3 Horloge NTP, téléchargement de fichiers HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
