Commutateur dEthernet géré facile de port du gigabit 5

Modèle： ONV-H3005SM

Commutateur contrôlé facile d'Ethernet avec les ports RJ45 de 5*10/100/1000M. Il peut soutenir la gestion de Web, la plate-forme de nuage, la gestion mobile d'opération et d'entretien d'APPLI, et l'adaptateur externe de la puissance 5W.

Je veux faire une enquête

Aperçu
Spécification technique

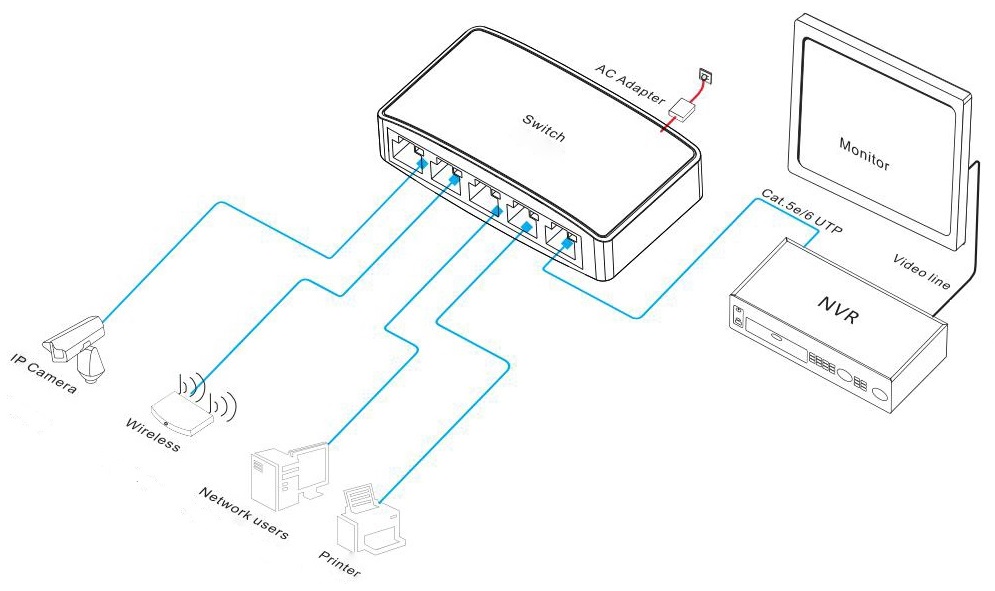

Application
Documents
Produits connexes

APERÇU

Le ONV-H3005SM est un commutateur Ethernet géré par gigabit Easy développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 5*10/100/1000Base-T. Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-H3005SM peut prendre en charge la gestion Web, la plate-forme cloud de gestion des ONV-NMS et la gestion des opérations et de la maintenance des applications mobiles, qui peuvent réaliser la gestion de la topologie du réseau de sécurité, l'agrégation de liens, la gestion des ports, la mise en miroir des ports, et opération et entretien à distance. Il a une fiabilité élevée et est facile à installer et à entretenir. Il dispose d'une fonction de commutation rapide et de plusieurs ports d'accès, ce qui convient à l'accès à des périphériques LAN de différentes tailles. La solution de puce de commutation grand fond de panier et grand cache améliore le taux de transfert des fichiers volumineux et peut résoudre efficacement des problèmes tels que le gel vidéo et la perte d'image dans les environnements de surveillance haute définition. Il convient aux hôtels, aux banques, aux campus, aux dortoirs d'usine, aux petites et moyennes entreprises et aux familles pour construire des réseaux de transmission économiques, efficaces et contrôlables en temps réel.

CARACTÉRISTIQUE

Taux de gigabit, transmission à grande vitesse

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

◇Port Gigabit RJ45, haute vitesse, transmission rapide, pratique pour les utilisateurs à un réseau flexible, et répond à diverses exigences de réseau haute définition.

Optimisation extrême, application minimaliste

◇Alarme de défaut en temps réel et emplacement de défaut.

◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.

◇Plateforme locale, plateforme cloud et gestion mobile APP O & M.

◇Gestion de topologie de réseau visualisée, division VLAN, QoS, agrégation de liens, gestion de réseau en anneau, mise en miroir de ports, contrôle de port et gestion de bande passante.

◇La fonction de gestion de réseau facile à utiliser permet un déploiement rapide du réseau et un fonctionnement et une maintenance centralisés via la plate-forme d'exploitation et de maintenance.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Faible consommation d'énergie, pas de ventilateur, coque en plastique de protection de l'environnement ABS et PC.

◇Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR et Link.

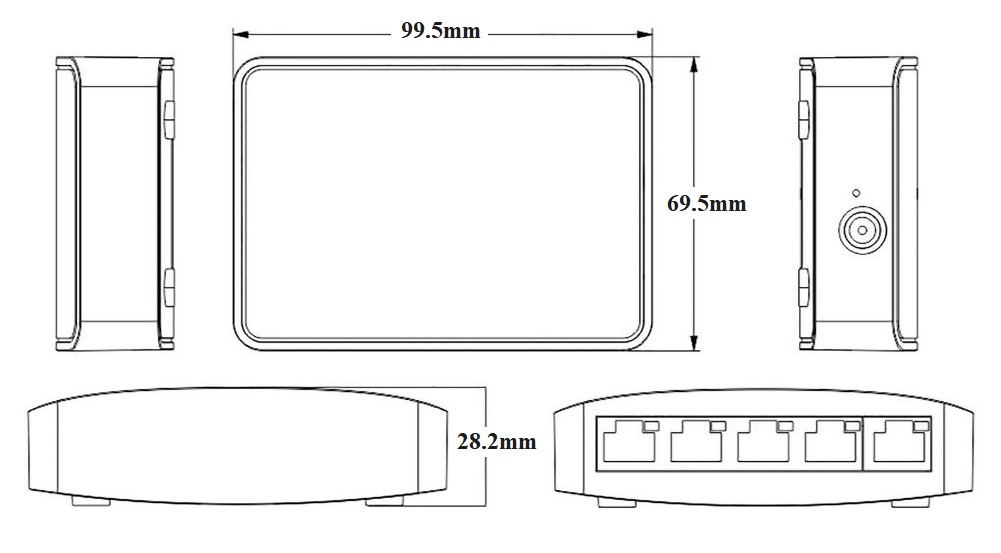

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Adaptateur d'alimentation externe
ONV-H3005SM	Commutateur Ethernet géré facile avec 5*10/100/1000M RJ45ports. Il peut prendre en charge la gestion Web, la plate-forme cloud, la gestion du fonctionnement et de la maintenance des applications mobiles et l'alimentation externeADapter.	5W
ONV-H3008SM	Commutateur Ethernet géré facile avec 8*10/100/1000M RJ45ports. Il peut prendre en charge la gestion Web, la plate-forme cloud, la gestion du fonctionnement et de la maintenance des applications mobiles et l'alimentation externeADapter.	5W

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	5-Port gigabit Facile commutateur Ethernet géré	1	ENSEMBLE
	Adaptateur de puissance 5V/1A	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-H3005SM	ONV-H3008SM
Caractéristiques d'interface
Port fixe	5*10/100/1000Base-T RJ45 ports (données)	8*10/100/1000Base-T RJ45 ports (données)
Port Ethernet	Port 1-4/1-8 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Paramètre de puce
Type de gestion réseau	Gestion facile du réseau Web, gestion de la plateforme cloud
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	10Gbps (non-blocage)	16Gbps (non-blocage)
Taux de transfert @ 64 octets	7.44Mpps	11.9Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
Indicateur LED	Puissance: PWR (Vert), Données: Lien/Acte (Vert)
Interrupteur de réinitialisation	Appuyez longuement sur pendant 6 secondes, puis relâchez pour restaurer les paramètres par défaut Appuyez brièvement 2 fois (intervalle 1 seconde) pour passer à l'état non géré
Alimentation électrique
PWR total/Tension d'entrée	5W/ DC5V
Consommation de puissance	Veille <1W, pleine charge <4W	Veille <2W, pleine charge <5W
Alimentation électrique	Adaptateur d'alimentation externe, AC100 ~ 240V 50-60Hz, 0.56A
Paramètre physique
Opération TEMP/humidité	0 °C ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 °C ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	99.569.528.2mm	14077.534mm
Poids net/brut	0.1kg /0.2kg	0.25kg /0.35kg
Installation	Bureau
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	1 an, entretien à vie.
Logiciel Paramètre
Interface	EEE économie d'énergie et fonction Ethernet vert Statistiques du trafic portuaire, contrôle de flux IEEE 802.3x (Full-duplex) Affichage du statut du port, configuration du taux de négociation duplex/port
VLAN	Configuration VLAN IEEE802.1Q basée sur le port (4K)
Agrégation des ports	Agrégation statique
Protection de boucle	Fonction de protection de boucle
Multidiffusion	IGMP Snooping v1/v2, Max 256 groupes multidiffusion
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Diff-Serv QoS, marque de priorité/remarque 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP
Sécurité	Contrôle de la tempête de diffusion, isolement du port, limite de vitesse du port
DHCP	DHCP Snooping
Gestion	Gestion du fonctionnement et de la maintenance APP mobile Récupération à une clé, diagnostic de câble, gestion Web (https) Gestion des plateformes ONV-NMS (Plateforme locale/Plateforme Cloud)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
