10G la liaison montante 52-port L3 a contrôlé le commutateur d'Ethernet-Agrégation/commutateur de noya

10G la liaison montante 52-port L3 a contrôlé le commutateur d'Ethernet

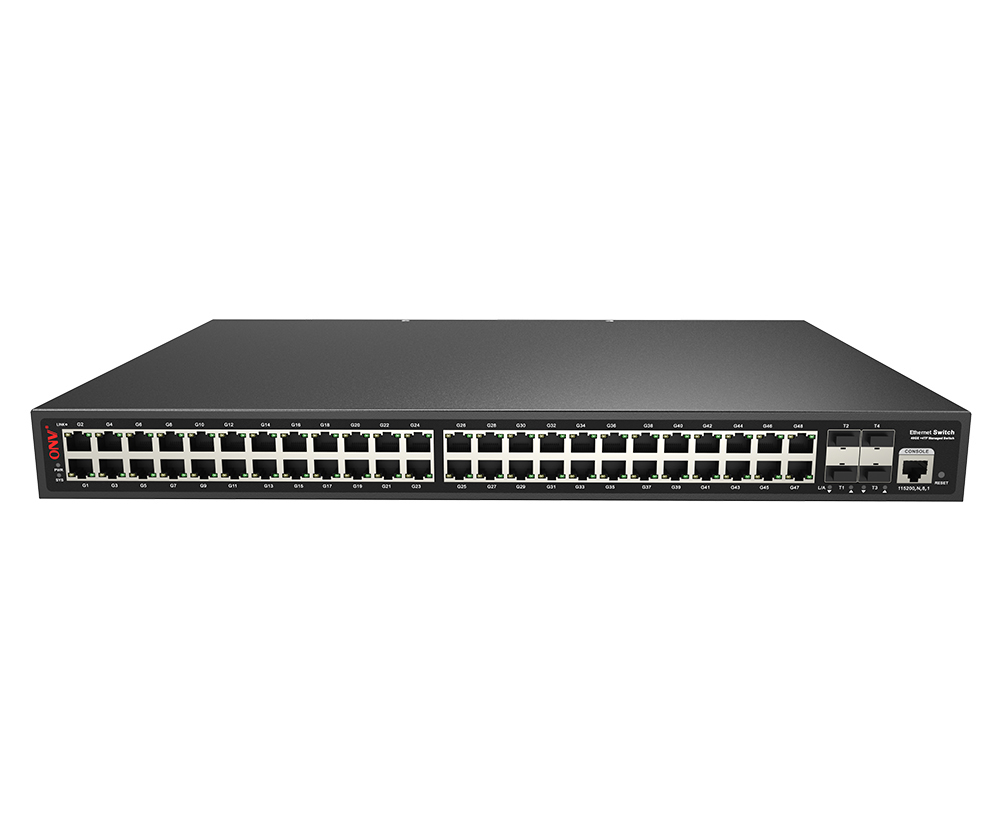

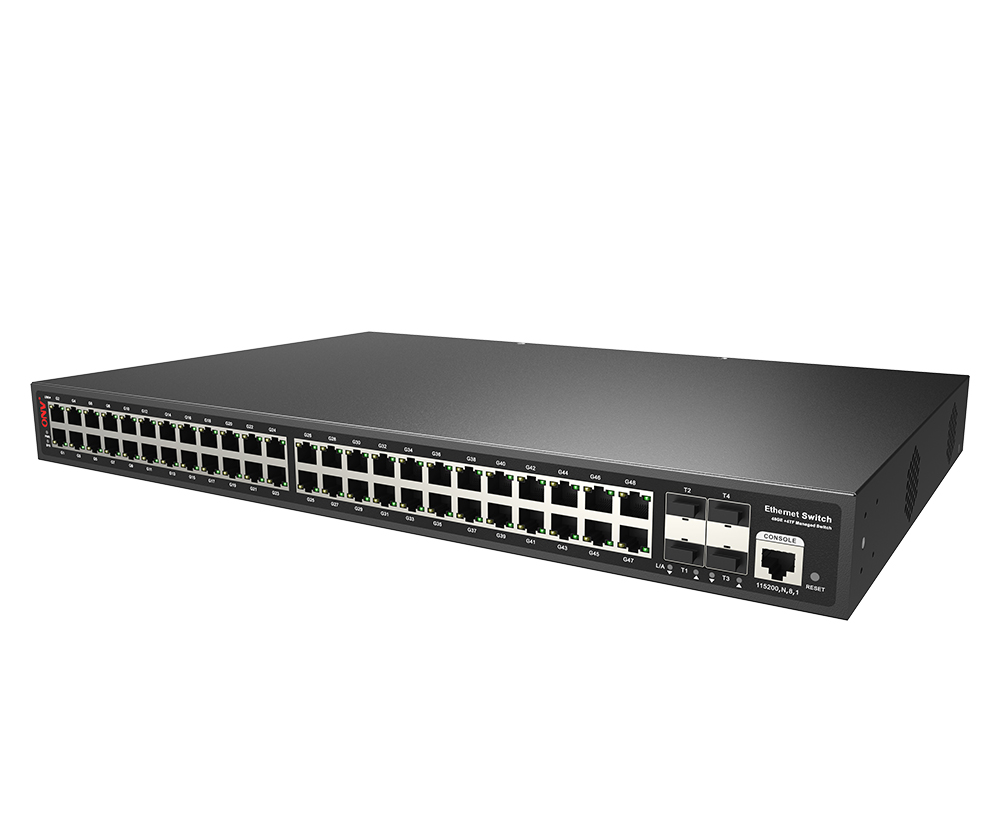

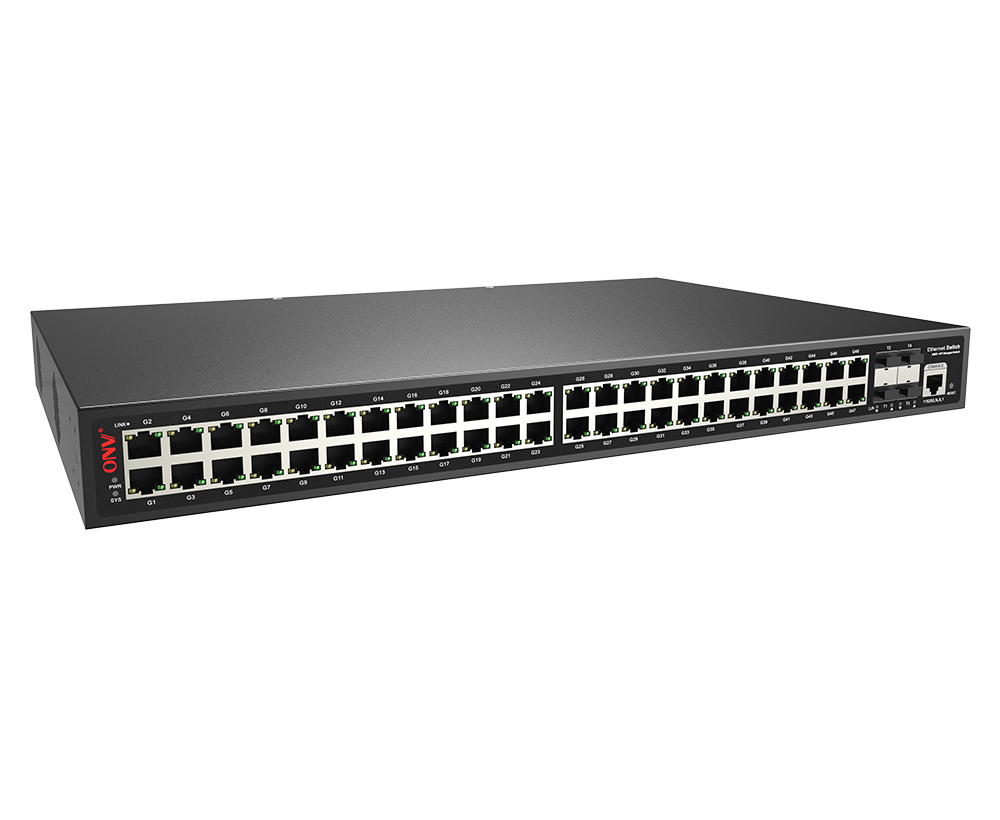

Modèle： ONV58052FM

L3 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Il a intégré l'alimentation d'énergie de 60W et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

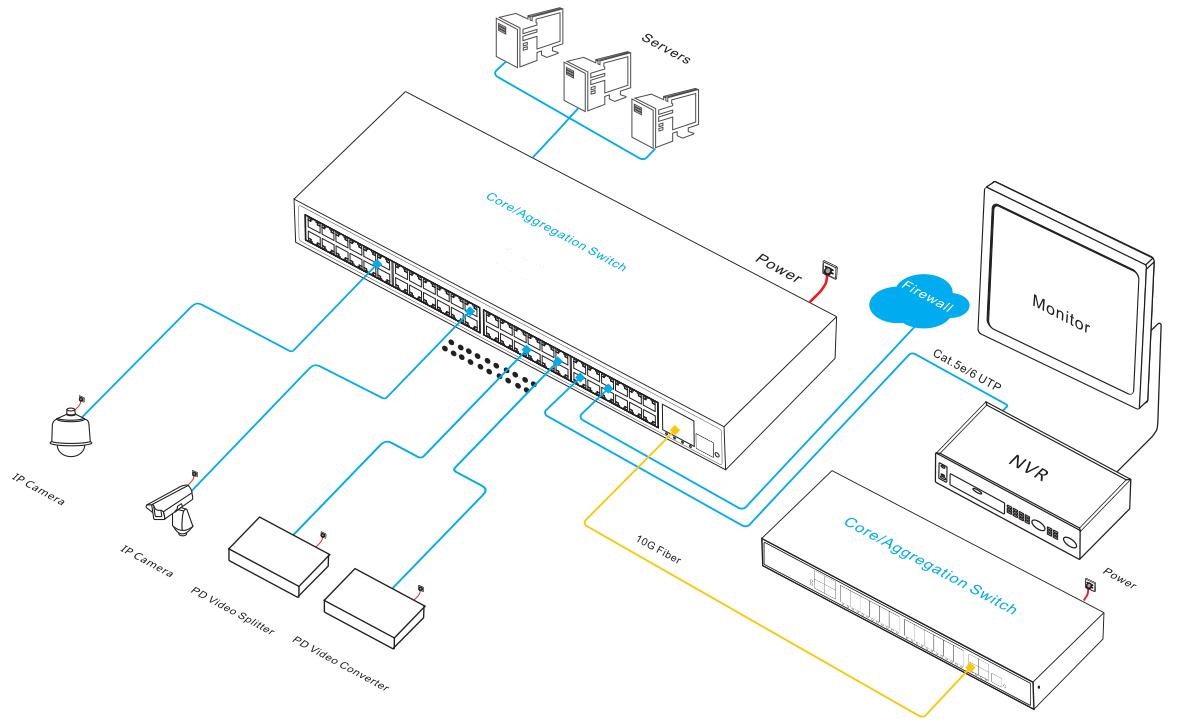

Application
Documents
Produits connexes

APERÇU

LeNuméro de modèle: ONV58052FMEst un10G liaison montante L3E géréThernetFibreCommutateurDéveloppé indépendamment par ONV. Il a48* 10/100/1000Base-TAdaptatifPorts RJ45 etPorts de fibre de la liaison montante SFP + 4*1/10G.Chaque port peut soutenir l'expédition de fil-vitesse.

LeNuméro de modèle: ONV58052FMAPleine fonction de gestion du réseau L3, appuis IPV4/Gestion d'IPV6, routage et expédition dynamiques, mécanisme complet de protection de sécurité, ACL complet/Politique de QoS, et fonctions riches de VLAN pour la gestion et l'entretien faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut rapidement récupérer lorsqu'une défaillance du réseau à sens unique se produit La communication assure une communication ininterrompue pour les applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application sont effectuées en fonction des besoins de l'application par le biais de méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il rencontre les environnements à haute densité d'application de réseau et convient à établir les réseaux économiques, efficaces, et fiables de communication dans les scénarios moyens et à grande échelle tels que des hôtels, des campus, des parcs, des supermarchés, des taches scéniques, des hôpitaux, et des banques.

CARACTÉRISTIQUE

Accès Gigabit,Port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Le port RJ45 de gigabit de soutien et la combinaison de port de fibre de 1/10G SFP, qui permet à des utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de SYS, de lien, et de L/A.

◇Alimentation d'énergie Auto-développée, redondance élevée, fournissant une puissance de sortie à long terme et stable.

◇Faible consommation d'énergie,NonFan, coquille en acier galvanisée en métal, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

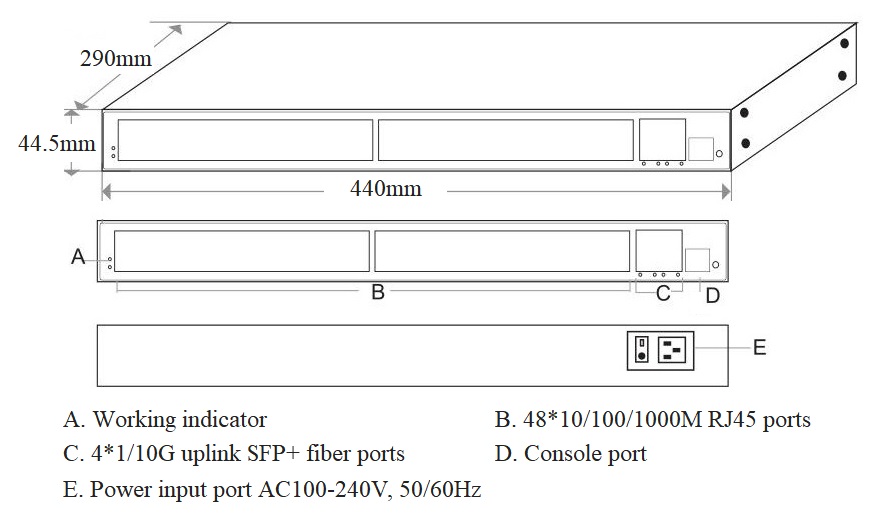

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV58052FM (en)	L3Commutateur contrôlé de fibre d'Ethernet avec 4810/100/1000M RJ45 ports et 41/10GLiaison montantePorts de fibre de SFP +.Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	52-port 10G la liaison montante L3 a contrôlé le commutateur de fibre d'Ethernet	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique SFP, 1.25GFibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-SC	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC
10G Optique Module	6630	SFP + module optique, 10G multi-mode double fibre 850nm, distance de transmission: 300m, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832	Module optique SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-33	Module optique de SFP +, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-27	Module optique de SFP +, 10G fibre simple monomode TX1270nm/ RX13300nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV58028FM	L3Commutateur contrôlé de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et 41/10GLiaison montantePorts de fibre de SFP +.Il a intégré l'alimentation de l'énergie 60W et 1U/19 "installation d'armoire.
ONV58036FM	L3 a contrôlé le commutateur de fibre d'Ethernet avec 810/100/1000Base-T RJ45PortsOu fibre de 8100/1000Base-X SFP (port combiné) et ports de 1610/100/1000Base-T RJ45 et ports de fibre de la liaison montante SFP + de 41/10G. Il a intégré l'alimentation de l'énergie 60W et 1U/19 "installation d'armoire.
ONV58368FM	L3 a contrôlé le commutateur de fibre d'Ethernet avec 810/100/1000Base-T RJ45PortsOu fibre de 8100/1000Base-X SFP (port combiné) et ports de fibre de 16100/1000Base-X SFP et ports de fibre de la liaison montante 41/10G SFP +. Il a intégré l'alimentation de l'énergie 60W et 1U/19 "installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV58052FM (en)
Caractéristiques de l'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) Ports de fibre de SFP de la liaison montante 41/10G (données) Ports de 4810/100/1000Base-T RJ45 (données)
Port Ethernet	Auto-détection de soutien 10/100/1000Base-T du port 1-48, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m (1G), 0-300m(10G) Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	216Gbps (non bloquant)
Expédition Taux @ 64 octet	131Mpps
CPU	Double noyau 1GHz
DRAM	2GB
FLASH	256MB
MAC	32K
Mémoire tampon	16MB
Cadre Jumbo	12KB
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
Alimentation électrique
PWR total/tension d'entrée	60W/(AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <55W
Alimentation électrique	Alimentation intégrée, AC100-240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/Humidité	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 80 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.6kg/ 4.5kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Mécanisme de protection d'exception de port Configuration de trame Jumbo, max 12000 octet Gestion du débit en temps réel du port (intervalle de débit) Module optique DDMI de diagnostic numérique en temps réel Suppression de la tempête de diffusion basée sur le débit du port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité 16Kbps et max 1Gbps
Routage L3	Protocole ARP, max 1000 entrées IPV4/IPV6 VRRP, le groupe max est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 Routage à coût égal IPV4, protocole NG, entrées max1000 La route statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride.
Agrégation de port	Agrégation dynamique LACP, agrégation statique Max 26 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau d'anneau d'ERPS	Réseau d'anneau d'ERPS, temps de rétablissement moins que 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Utilisateur déconnexion rapide, MVR (Multicast VLAN Enregistrement) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Limitation basée sur le débit, redirection basée sur le débit Filtrage de paquets basé sur l'écoulement, marque prioritaire/remarque Cartographie de priorité 802.1p/DSCP, files d'attente 8 * Output de chaque port Differ-Serv QoS, algorithme de planification de file d'attente (SP, WRR, SP WRR)
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	Suppression de message de diffusion de port SSL assure la sécurité de la transmission des données Isolation des ports, mécanisme de sauvegarde des données de l'hôte Limiter le nombre d'adresses MAC apprises Attaque anti-DoS, fonction de détection d'intrusion ARP Fonction obligatoire quadruple de port de MAC VLAN d'IP Protection d'adresse IP de source, trou noir d'adresse MAC Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Certification AAA et RADIUS, fonction de limitation du taux de message ARP Authentification IEEE802.1X/authentification par adresse MAC centralisée
DHCP	Client DHCP,Surveillance DHCP,DHCPServeur
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection ping, gestion de réseau Web (HTTPS) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
