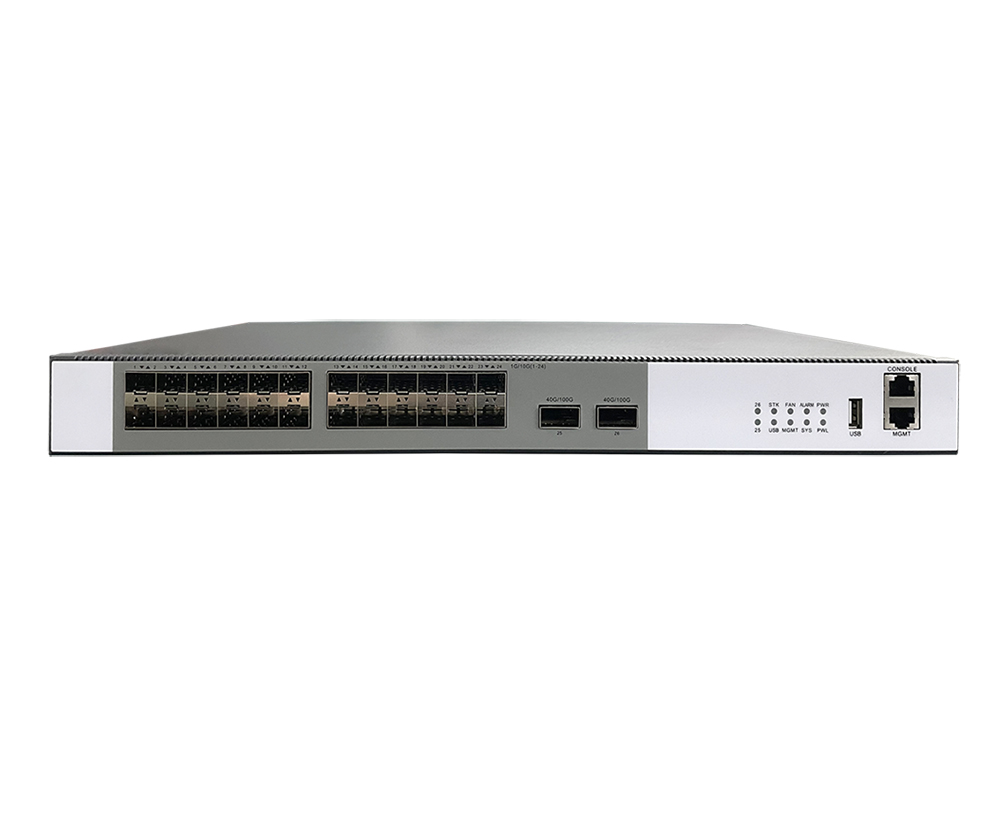

Le ONV68240S-2QFM est un accès 10G performant, commutateur de routage de noyau de la liaison montante 40G. Il peut répondre aux exigences d'application du réseau d'entreprise de nouvelle génération, du centre de données et du réseau métropolitain, ainsi qu'aux exigences d'application de la couche d'agrégation Ethernet ou de la couche de base des opérateurs de réseaux de télécommunications ou des campus. Il peut également être utilisé comme couche d'accès du centre de données et la couche centrale des petites et moyennes entreprises, fournissant une solution d'accès au serveur riche pour le centre de données. Il dispose d'un port fibre 24*1/10G SFP + et de ports fibre 2*40G (QSFP). Utilisez l'installation 1U/19 ".

Le ONV68240S-2QFM a des fonctions de gestion L3 complètes et des protocoles et des applications complets. Avec des capacités de commutation de ligne-vitesse L2/L3/L4, QoS, multicast, et d'autres fonctions avancées, c'est le dispositif préféré pour placer dans la couche de noyau de réseau et réaliser la valeur ajoutée globale de réseau. Il fournit une classification du trafic basée sur le matériel et la multidiffusion, la limitation de débit, et des mécanismes de QoS, fournissant un soutien solide aux utilisateurs pour effectuer des services à valeur ajoutée. La prise en charge de fonctions avancées telles que RIP, OSPF, DHCP, etc. est un choix idéal pour la transmission de données traditionnelle ou volumineuse. Vous pouvez sélectionner de manière flexible la connexion de fibre appropriée en fonction de la distance de transmission ou de la vitesse de transmission requise. Avec une capacité de commutation allant jusqu'à 2,56 Tbps et des ports de liaison montante à fibre optique 2*40G (QSFP), la bande passante réseau rassemblée au cœur est grandement améliorée, répondant aux exigences en matière de bande passante élevée des utilisateurs pour l'intégration de la voix, de la vidéo et des réseaux de données. Il convient aux besoins d'application dans les campus intelligents, les grandes communautés intelligentes, les villes intelligentes, le transport intelligent et d'autres domaines.

CARACTÉRISTIQUE

Architecture matérielle avancée

◇Conception avancée de l'architecture matérielle, la machine 1U peut prendre en charge les ports fibre 24*1/10G SFP + et les ports fibre 2*40G (QSFP), répondant aux exigences de haute performance, haute capacité, haute densité et évolutivité de la transmission de données volumineuses.

Garantie de service de données puissante

◇Mécanisme OAM Ethernet complet, prenant en charge 802.3ah, 802.1ag et ITU-Y.1731, permettant une détection et une localisation rapides des défauts grâce à la surveillance en temps réel de l'état de fonctionnement du réseau.

◇Soutenez STP/RSTP/MSTP, et les protocoles de VRRP, et soutient la protection de réseau d'anneau, la double protection primaire et secondaire de lien de liaison montante, l'agrégation de lien de LACP, et d'autres mécanismes redondants simples et efficaces de protection.

◇Le mécanisme de détection bidirectionnel de lien de BFD d'ultra-haut-précision réalise la détection de défaut de milliseconde-niveau et la reprise d'affaires par la liaison avec des protocoles L2/L3, améliorant considérablement la fiabilité du système de réseau.

◇Soutenez la gestion de cluster de plate-forme de NMS, qui peut centralement configurer et contrôler des commutateurs et améliorer des commutateurs dans les groupes par la plate-forme, et état d'opération de commutateur de moniteur, conflits d'adresse IP, conflits de DHCP, boucles de réseau, anomalies de négociation de port, anomalies de trafic de port, et d'autres défauts en temps réel et exactement localisent des alarmes.

Caractéristique d'affaires riche

◇Des protocoles de routage L3 complets et une grande capacité de table de routage pour répondre aux besoins de divers types d'interconnexion de réseau, et peuvent former des réseaux de centres de données de très grande taille, des réseaux de campus, des réseaux d'entreprise et des réseaux d'utilisateurs industriels.

◇Prise en charge IPv6-based Ping, Telnet, SSH, ACL, etc. pour répondre aux besoins de la gestion pure des équipements réseau IPv6 et du contrôle des entreprises.

◇Complétez les protocoles de routage multicast L2 et L3 pour répondre aux exigences d'accès de l'IPTV, de la vidéosurveillance haute définition multi-terminaux et de la vidéoconférence haute définition.

◇Prend en charge les fonctionnalités de multidiffusion IPv6 telles que MLD et MLD Snooping, prend en charge le routage statique IPv6, RIPng, OSPFv3, BGP4 et autres protocoles de routage IPv6 L3 pour fournir aux utilisateurs des solutions complètes IPv6 L2 et L3.

◇Prend en charge une variété de technologies de transition IPv4 vers IPv6, y compris les tunnels manuels IPv6, les tunnels automatiques, les tunnels 6to4, les tunnels ISATAP et d'autres technologies de tunnel pour assurer une transition en douceur des réseaux IPv4 vers les réseaux IPv6.

Sécurité

◇Soutenez IEEE 802.1x, le rayon, BDTacacs , etc. pour fournir à des utilisateurs un mécanisme complet d'authentification de sécurité.

◇Soutenez le mécanisme de filtrage de sécurité d'ACL, qui peut fournir des fonctions de contrôle de sécurité basées sur des utilisateurs, des applications, et des niveaux de port.

◇Restrictions de bande passante d'entrée et de sortie de soutien basées sur différentes files d'attente prioritaires des ports et basées sur des écoulements. Soutenez la gestion de la sécurité SSH2.0, l'ID VLAN et l'adresse MAC, le numéro de port, la liaison d'adresse IP, et d'autres fonctions de sécurité.

◇Conception d'architecture matérielle avancée, planification hiérarchique et protection des messages, prévention des DoS, TCP SYN Flood, UDP Flood, tempête de diffusion, trafic important et autres attaques sur les appareils. Protection hiérarchique de ligne de commande de soutien, différents niveaux d'utilisateurs ont différentes autorisations de gestion.

Stable et fiable

◇Soutenez la fonction économe en énergie d'Ethernet, et se conforme à IEEE 802.3az pour réduire effectivement la consommation d'énergie.

◇La conception intelligente du ventilateur prend en charge une sélection flexible de conduits d'air avant et arrière/arrière et avant et prend en charge la régulation automatique de la vitesse du ventilateur pour réduire efficacement la vitesse, réduire le bruit et prolonger l'utilisation du ventilateur.

◇La conception avancée d'architecture de système d'alimentation réalise la conversion de puissance efficace, la surveillance unique de puissance, le début lent, d'autres fonctions, la surveillance en temps réel du statut entier d'opération de machine, et l'ajustement intelligent pour l'économie d'énergie profonde.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping,EtDétection de longueur de câble.

◇Soutenez RMON, journal système, et statistiques du trafic de port pour faciliter l'optimisation et la transformation de réseau.

◇Appui HTTPS, SSLV3, SSHV1/V2,Et d'autres méthodes de cryptage, rendant la gestion plus sûre.

◇Appui LLDP pour faciliter le système de gestion de réseau pour demander et juger le statut de communication du lien.

◇Gestion de réseau Web de soutien, ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, et d'autres méthodes de gestion et de maintenance.

INFORMATIONS SUR LA COMMANDE

LISTE D'EMBALLAGE

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC, États-Unis	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M. SPÉCIFICATION TECHNIQUE Modèle ONV68240S-2QFM Caractéristiques de l'interface FixePORT 1*USB 2.0Port Ports de la fibre 2*40G (QSFP) (données) Ports de fibre de 24*1/10G SFP (données) 1*Console RS232Port(9600,8,N,1) 1 * port RJ45 avec la gestion de réseau (données) Port de fibre optique L'interface de fibre optique de 10G SFP, par défaut aucun n'incluent les modules optiques (unimodal/à plusieurs modes de fonctionnement facultatifs, fibre simple/double module optique de fibre. LC) Câble optique/Distance Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km. Paramètre de puce Type de gestion de réseau L3 Protocole réseau IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10 Gb/s Ethernet, IEEE802.3ba 40 Gb/s Ethernet, IEEEE802.3x Mode de transmission Stocker et en avant (vitesse de fil complet) Capacité de commutation 2,56 Tbps(Non bloquant) Expédition Taux @ 64 octet 476.16Mpps MAC 128K Mémoire de tampon 72M Cadre Jumbo 9K Indicateur de LED Puissance: PWR (vert), Système: SYS (vert) Alimentation électrique PWR total/tension d'entrée 96W/ (AC100-240V) Consommation de puissance Veille <50W, pleine charge <90W Alimentation électrique Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 1.0A Fente d'expansion de puissance Par défaut intégré unique support d'alimentation double expansion d'alimentation Paramètre physique Opération TEp/Humidité -20 °C ~ + 55 °C, 5% ~ 90% RH sans condensation Stockage TEp/Humidité -40 °C ~ + 75 °C, 5% ~ 95% RH sans condensation Dimension(L * W * H) 440*320*44mm Poids net/brut <8.0kg/ <8.5kg Installation Bureau, 1U/19 ”armoire Certification et garantie Protection contre la foudre Protection contre la foudre de port: 6KV 8/20us, niveau de protection: IP30 Certification Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC Garantie 3 ans, entretien à vie. Fonctionnalité de gestion de réseau Virtualisation et empilement Pile de virtualisation VRRP, commutation active/en veille Propriétés du port Contrôle de flux 802.3X,Contrôle de flux de contre-pression en mode semi-duplex Ethernet vert IEEE 802.3az,Limitez le débit des ports d'entrée/sortie Suppression des tempêtes basée sur l'ajustement de la bande passante et le filtrage des tempêtes Suppression de tempête pour les types unicast, multicast, multicast et broadcast inconnus VLAN 4K VLAN, VLAN basé sur port, 802.1Q standard VLAN Protocole de réseau en anneau L2 Réseau d'anneau standard d'ERPS Port rapide, liaison montante rapide, épine dorsale rapide Garde de BPDU, filtre de BPDU, garde de racine Réseau d'anneaux d'arbre couvrant: 802.1d STP, 802.1w RSTP, 802.1s MSTP IPv4 IP multiple de vlan inter, filtrage d'itinéraire inter-zone Soutenez l'interopérabilité de multi-domaine/multi-domaine Paramètres de routage COST, texte brut/cryptage MD5 RIP v1/v2, OSPF, BGP, VRRP, préemption VRRP, BFD et piste Commutation active/en veille, Routage par défaut, Routage des politiques, Routage statique IPv6 Routage statique IPv6, RIPng, OSPFv3 IPv6-Ping, IPv6-Tracert, IPv6-Telnet, IPv6-TFTP, IPv6-ICMP MAC Configuration statique et apprentissage dynamique des adresses MAC Afficher et effacer les adresses MAC, mise à jour automatique, apprentissage bidirectionnel Temps de vieillissement configurable d'adresse MAC, fonction de filtrage d'adresse MAC Multidiffusion Proxy IGMP, IGMP V1/2(Snooping) DHCP DHCP Snooping, relais DHCP, serveur DHCP Mise en miroir Image CPU Mise en miroir des ports pour les paquets de ports entrants Mise en miroir de plusieurs paires de 1 port de destination Effectuer la mise en miroir des ports sur les paquets de ports sortants ACL/QoS Vérification ACL du port source Liste d'accès basée sur la source mac Vérification ACL du port de destination Listes d'accès qui prennent en charge les périodes de temps Mode de planification SP, WRR, SP WRR Vérification ACL de l'adresse IP source Liste d'accès Mac basée sur le type Ethernet Vérification ACL de l'adresse IP de destination 8 files d'attente, mappage de priorité 802.1P/DSCP Remarquage prioritaire DSCP, liste d'accès IP-ACL standard 802.1P(CoS) marquage prioritaire, Qos basé sur DSCP/COS Sécurité ARP Aing/Bnding/Proxy, certification Radius Sécurité de port, filtrage basé sur port d'adresse MAC Isolation de port, authentification basée sur adresse MAC Détection de boucle (privé), isolement de port de Simple-groupe Authentification à distance 802.1X, protection de la source IP Suppression de tempête pour la multidiffusion/unicast inconnu/diffusion Authentification locale basée sur port 802.1X, isolement multiple de port Gestion Restaurez le mode usine, l'historique des événements RMON SNMP v1/v2/v3, Console, Telnet, SSH 2.0 Téléchargement de fichier TFTP et gestion du téléchargement ONV-NMS la gestion du cluster de la plateforme locale NTP, ping, tracert, alarme SNMP/informer/pièges SNMP (Simple Network Management Protocol) Gestion Web basée sur un navigateur (HTTP, HTTPS) Gestion hiérarchique utilisateur et protection par mot de passe Alarme hiérarchique, journal système (journal des opérations et journal des alarmes) Système Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur Pièces jointes pertinentes ONV68240S-2QFM Datasheet.pdf Produits connexes Commutateur géré d'Ethernet du port L2 de la liaison montante 10G 16 ONV56168FM-4TF Commutateur Ethernet géré 2.5G 30-port L3 ONV57030FM Commutateur Ethernet géré 10G 12 ports L2 ONV56012FM Commutateur de routage géré par L3 à 26 ports 10G ONV68240S-2QFM Pièces jointes pertinentes ONV68240S-2QFM Datasheet.pdf Produits connexes Commutateur géré d'Ethernet du port L2 de la liaison montante 10G 16 Commutateur Ethernet géré 2.5G 30-port L3 Commutateur Ethernet géré 10G 12 ports L2 Commutateur de routage géré par L3 à 26 ports 10G Demande de renseignements sur le produit *Produit Nom Téléphone Nom de l'entreprise E-mail Addess Remarque Captcha Soumission mqu.cn site.nuo.cn CONTACTEZ-NOUS Tel：0755-33376606 Courriel：onv@onv.com.cn Marché mondial ONV × 产品
