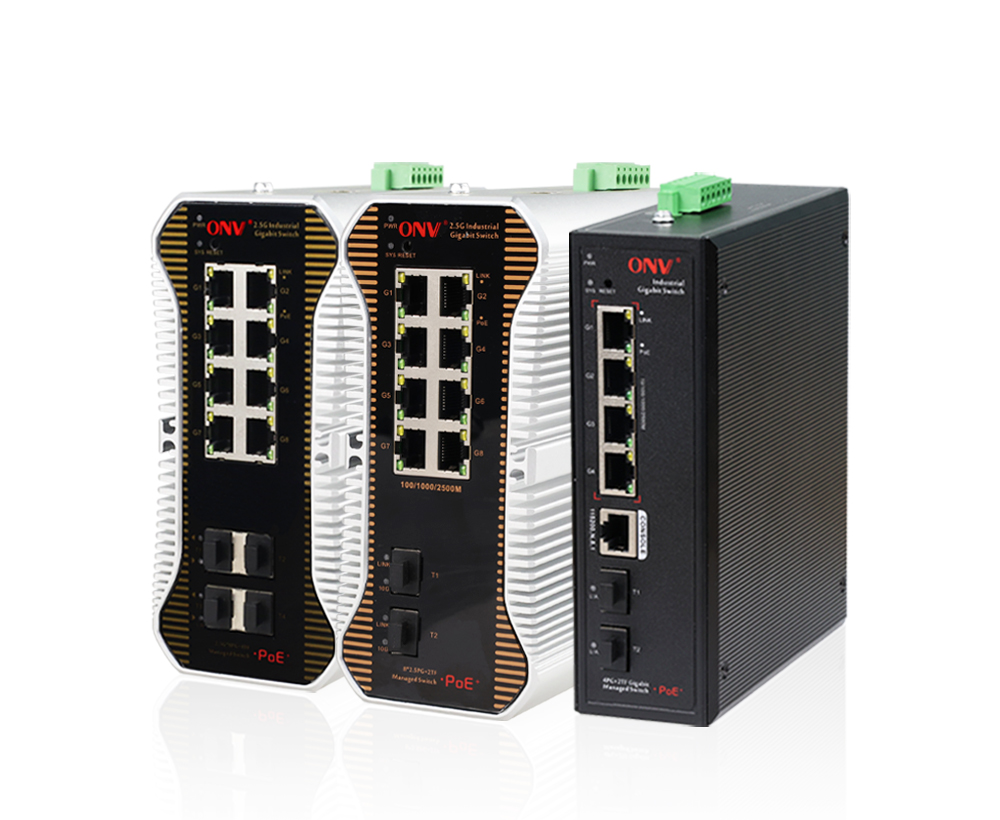

Commutateurs PoE industriels administrables de niveau 3 série 2,5G

Modèle： PoE industriel 2,5G

Ce commutateur PoE industriel de couche 3 est doté de 8 ports RJ45 10/100/1000/2500 Mbps et de 2 ports optiques SFP+ 1/10 Gbps. Les ports 1 à 8 sont conformes à la norme PoE IEEE 802.3af/at et peuvent être installés sur un bureau ou un rail DIN de 35 mm.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

PRÉSENTATION

Les commutateurs PoE industriels de la série 2.5G sont des commutateurs PoE de couche 3 (L3) administrables avec liaison montante 10G, développés indépendamment par ONV. Ils proposent différentes configurations de ports (4+2, 8+2 et 8+4) et sont conçus pour offrir une solution hautement fiable répondant aux besoins d'accès réseau haut débit en environnement industriel, tout en respectant les exigences de déploiement strictes des différents scénarios de réseau industriel.

Accès haut débit, liaison montante 10G

Compatibles avec les ports RJ45 10/100/1000/2500Base-T à détection automatique, ces commutateurs sont rétrocompatibles avec les réseaux 100M et 1G et répondent aux besoins de transmission à large bande passante des terminaux tels que les points d'accès Wi-Fi 6/7 et les cartes réseau 2.5G. Tous les ports de liaison montante utilisent des modules SFP+ 1/10G pour la fibre optique, offrant ainsi un canal de liaison montante à large bande passante et garantissant un transfert de données sans interruption. Ils s'adaptent aux besoins de transmission haut débit longue distance en environnement industriel. Conçu spécifiquement pour une couverture sans fil haute densité de qualité industrielle, l'agrégation centralisée de la vidéosurveillance et les scénarios d'accès pour l'industrie intelligente, ce dispositif est également largement utilisé dans les réseaux intelligents tels que les centrales photovoltaïques, les parcs éoliens et les systèmes de stockage d'énergie. Il aide les utilisateurs des usines, des parcs industriels, des mines, des ports, des transports et du secteur de l'énergie à bâtir une infrastructure réseau industrielle stable et fiable.

Alimentation PoE : haute efficacité et fiabilité

Le port PoE prend en charge la norme IEEE 802.3af/at, avec une puissance PoE maximale de 30 W par port. En tant que dispositif d'alimentation PoE standard, il détecte et identifie automatiquement les appareils compatibles, fournissant l'énergie aux points d'accès sans fil industriels, aux caméras réseau industrielles, aux téléphones VoIP industriels, aux systèmes de contrôle d'accès vidéo et autres terminaux via les câbles réseau. Dans les scénarios de réseaux intelligents, il peut assurer simultanément la transmission de données et l'alimentation des terminaux d'acquisition de données d'onduleurs, des robots d'inspection, des caméras de surveillance, des capteurs environnementaux et autres appareils, simplifiant ainsi le câblage sur site et réduisant les coûts d'exploitation et de maintenance. Adapté aux environnements de réseaux industriels exigeants en matière d'accès haut débit 2,5G et d'alimentation PoE haute densité, tels que l'automatisation d'usines, l'entreposage intelligent, les parcs industriels, les mines, les ports, les transports, les centrales photovoltaïques, les parcs éoliens et les stations de stockage d'énergie.

Gestion de couche 3, fonctionnalités avancées

Prend en charge les fonctions de gestion de réseau L3, avec une gestion de la pile de protocoles double IPv4/IPv6, le routage dynamique, des mécanismes de protection de sécurité complets, des politiques ACL/QoS robustes et de nombreuses fonctionnalités VLAN pour répondre aux exigences complexes de configuration des services de réseaux industriels. Prend en charge plusieurs protocoles de redondance réseau : STP/RSTP/MSTP (< 50 ms) et ERPS (< 20 ms), améliorant la redondance des liaisons et la fiabilité du réseau. Permet de rétablir rapidement la communication en cas de panne réseau unidirectionnelle, garantissant ainsi une communication ininterrompue pour les applications industrielles critiques. Dans les configurations de réseaux intelligents en anneau, il assure une auto-réparation à la milliseconde près des liaisons de communication dans les zones photovoltaïques, les éoliennes ou les conteneurs de stockage d'énergie en cas de panne, garantissant ainsi la continuité des commandes et des données de surveillance. Il offre plusieurs méthodes de gestion de réseau (Web, CLI, SNMP et Telnet) permettant une configuration flexible d'applications telles que la gestion de l'alimentation PoE, des ports, des adresses de routage, le contrôle de flux, le partitionnement VLAN, IGMP et les politiques de sécurité. Conforme aux normes de compatibilité électromagnétique industrielles, il fonctionne dans une large plage de températures et s'adapte à un fonctionnement stable et durable même dans des environnements difficiles.

CARACTÉRISTIQUES

Architecture matérielle avancée et puissance de traitement

◇ Prise en charge du transfert sans blocage à pleine vitesse pour une transmission plus fluide.

◇ Prise en charge du contrôle de flux duplex intégral IEEE 802.3x et du contrôle de flux semi-duplex avec contre-pression.

◇ Conception d'architecture matérielle de pointe offrant des combinaisons flexibles de ports d'accès 1/2,5G et d'interfaces de liaison montante SFP+ 10G sur toute la gamme. Répond aux besoins de transmission haut débit des réseaux de toutes tailles, et est spécialement conçu pour les scénarios impliquant la transmission de données volumineuses, les réseaux hautes performances et les déploiements de réseaux à grande capacité. Il offre une puissance de traitement élevée et une extensibilité flexible des ports, contribuant à la construction d'un cœur de réseau efficace et stable.

Alimentation PoE intelligente

◇ Le port RJ45 2,5G prend en charge l’alimentation PoE, répondant aux besoins d’applications telles que la surveillance de sécurité, les systèmes de visioconférence et la couverture sans fil.

◇ Prise en charge des fonctions de gestion de réseau PoE : activation/désactivation PoE, surveillance de l’état de l’alimentation des ports et programmation horaire via la configuration de gestion de réseau.

◇ Conforme à la norme PoE IEEE 802.3af/at, il identifie automatiquement les périphériques PoE et les alimente sans endommager les périphériques non compatibles. La puissance de sortie PoE maximale par port est de 30 W.

Capacités de traitement métier élevées

◇ Prise en charge des VLAN IEEE 802.1Q ; les utilisateurs peuvent configurer les VLAN, les VLAN voix et QinQ selon leurs besoins.

◇ Prise en charge des réseaux en anneau ERPS et des protocoles STP/RSTP/MSTP pour éliminer les boucles de couche 2 et assurer la redondance des liens.

◇ Prise en charge de l'agrégation statique et dynamique pour augmenter efficacement la bande passante, équilibrer la charge, assurer la redondance des liens et améliorer leur fiabilité.

◇ Prise en charge du protocole de multidiffusion IGMP V1/V2/V3. L'IGMP Snooping répond aux exigences d'accès à la vidéosurveillance haute définition multi-terminaux et à la visioconférence.

◇ Prise en charge de la QoS, de trois modes de priorité (basés sur les ports, sur 802.1P et sur DSCP) et de quatre algorithmes d'ordonnancement de files d'attente : Equ, SP, WRR et SP+WRR.

◇ Prise en charge des ACL pour le filtrage des paquets de données par la configuration des opérations de traitement des règles de correspondance et des autorisations temporelles, offrant ainsi des politiques de contrôle d'accès de sécurité flexibles.

Sécurité

◇ Prise en charge de la fonction de liaison quadruple IP+MAC+Port+VLAN.

◇ Prise en charge de l'isolation des ports et de la suppression des tempêtes de diffusion.

◇ Prise en charge de l'authentification 802.1X, permettant l'authentification des ordinateurs du réseau local et le contrôle de l'état d'autorisation des ports en fonction des résultats d'authentification.

Stabilité et fiabilité

◇ Certifications CE, FCC et RoHS.

◇ Le panneau de commande intuitif affiche l’état du périphérique grâce aux indicateurs LED d’alimentation, de liaison et de PoE.

◇ Sa faible consommation, son boîtier en acier galvanisé et son excellente dissipation thermique garantissent un fonctionnement stable du commutateur.

Gestion et exploitation simplifiées

◇ Prise en charge de la surveillance du processeur, de la mémoire et de la détection Ping.

◇ Les méthodes de chiffrement HTTPS, SSLv3, SSHv1/v2 et autres offrent une sécurité renforcée.

◇ LLDP permet au système de gestion de réseau d'interroger et d'évaluer facilement l'état de la communication des liaisons.

◇ Les statistiques RMON, les journaux système et les statistiques de trafic des ports facilitent l'optimisation et la transformation du réseau.

◇ Différentes méthodes de gestion et de maintenance sont disponibles : gestion de réseau Web, ligne de commande (Console, Telnet), SNMP (v1/v2/v3), etc.

INFORMATIONS DE COMMANDE

Modèle	Description
ONV-IPS57064PFM	Ce commutateur PoE industriel de couche 3 est doté de 4 ports RJ45 10/100/1000/2500 Mbps et de 2 ports optiques SFP+ 1/10 Gbps. Les ports 1 à 8 sont conformes à la norme PoE IEEE 802.3af/at et peuvent être installés sur un bureau ou un rail DIN de 35 mm.
ONV-IPS57108PFM	Ce commutateur PoE industriel de couche 3 est doté de 8 ports RJ45 10/100/1000/2500 Mbps et de 2 ports optiques SFP+ 1/10 Gbps. Les ports 1 à 8 sont conformes à la norme PoE IEEE 802.3af/at et peuvent être installés sur un bureau ou un rail DIN de 35 mm.
ONV-IPS57128PFM	Ce commutateur PoE industriel de couche 3 est doté de 8 ports RJ45 10/100/1000/2500 Mbps et de 4 ports optiques SFP+ 1/10 Gbps. Les ports 1 à 8 sont conformes à la norme PoE IEEE 802.3af/at et peuvent être installés sur un bureau ou un rail DIN de 35 mm.
Module optique	Description
2630-G	Module optique SFP industriel, fibre multimode double 1,25G 850 nm, portée : 550 m, 2 interfaces LC, compatible DDM et connexion à chaud.
2632-G	Module optique SFP industriel, fibre monomode double 1,25G 1310 nm, portée : 20 km, 2 interfaces LC, compatible DDM et connexion à chaud.
2612-T-G	Module optique SFP industriel, fibre monomode 1,25G TX1310 nm, portée : 20 km, 1 interface LC, compatible DDM et connexion à chaud.
2613-R-G	Module optique SFP industriel, fibre monomode 1,25G TX1550 nm, portée : 20 km, 1 interface LC, compatible DDM et connexion à chaud.
2633	Adaptateur SFP 1,25G vers port RJ45 10/100/1000M (SFP vers RJ45), portée : 100 m
6630-G	Module optique SFP+ industriel, fibre multimode double 10G 850 nm, portée : 300 m, 2 interfaces LC, compatible DDM et connexion à chaud.
7832-G	Module optique SFP+ industriel, fibre monomode double 10G 1310 nm, portée : 20 km, 2 interfaces LC, compatible DDM et connexion à chaud.
7832-33-G	Module optique SFP+ industriel, fibre monomode 10G TX1330 nm, portée : 20 km, 1 interface LC, compatible DDM et connexion à chaud.
7832-27-G	Module optique SFP+ industriel, fibre monomode 10G TX1270 nm, portée : 20 km, 1 interface LC, compatible DDM et connexion à chaud.
Alimentation	Description
GWS-DP60-48	Alimentation industrielle sur rail DIN 60 W (sortie unique) Tension d'entrée : 100-240 V CA, 50-60 Hz, 1,6 A ; tension de sortie : 48 V CC, 1,25 A ; température de fonctionnement : -40 °C à 70 °C
GWS-DP120-48	Alimentation industrielle sur rail DIN 120 W (sortie unique) Tension d'entrée : 100-240 V CA, 50-60 Hz, 2,3 A ; tension de sortie : 48 V CC, 2,5 A ; température de fonctionnement : -40 °C à 70 °C
GWS-DP240-48	Alimentation industrielle sur rail DIN 240 W (sortie unique) Tension d'entrée : 100-240 V CA, 50-60 Hz, 3,0 A ; tension de sortie : 48 V CC, 5,0 A ; température de fonctionnement : -40 °C à 70 °C

SPÉCIFICATIONS TECHNIQUES

Modèle	ONV-IPS57064PFM	ONV-POE57108PFM	ONV-POE57128PFM
Port Fixe	2 ports fibre optique SFP+ 1/10G 4 ports PoE 10/100/1000/2500M	2 ports fibre optique SFP+ 1/10G 8 ports PoE 10/100/1000/2500M	4 ports fibre optique SFP+ 1/10G 8 ports PoE 10/100/1000/2500M
Port de Gestion	1 port console
Commutateur de Réinitialisation	1 bouton de réinitialisation
Mode de Transfert	Stockage et retransmission (vitesse filaire maximale)
Capacité de Commutation	160 Gbit/s (sans blocage)	160 Gbit/s (sans blocage)	240 Gbit/s (sans blocage)
Débit de transfert à 64 octets	44,64 Mpps	59,52 Mpps	89,28 Mpps
MAC	16K	16K	32K
Mémoire Tampon	12M	12M	16M
Trame Jumbo	12K
Température/ Humidité de Fonctionnement	-40 °C a +80 °C, 5 % a 90 % de humedad relativa sin condensación
Température/ Humidité de Stockage	-40 °C a +85 °C, 5 % a 95 % de humedad relativa sin condensación
Dimensions	165 × 148 × 54 mm	166 × 150 × 75 mm	166 × 150 × 75 mm
Poids net	0,85 kg / 1,05 kg	1,8 kg / 2,1 kg	1,8 kg / 2,1 kg
Protection contre la foudre	IEC 61000-4-3 (RS) : 10 V/m (80-1000 MHz) FCC Partie 15/CISPR 22 (EN 55022) : Classe A IEC 61000-6-2 (Norme industrielle commune) IEC 61000-4-9 (Champ magnétique pulsé) : 1000 A/m IEC 61000-4-10 (Oscillation amortie) : 30 A/m, 1 MHz IEC 61000-4-12/18 (Onde de choc) : CM 2,5 kV, DM 1 kV Indice de protection : IP40, Protection contre la foudre : 6 kV 8/20 µs IEC 61000-4-4 (EFT) : Câble d'alimentation : ±4 kV, câble de données : ±2 kV IEC 61000-4-16 (Transmission en mode commun) : 30 V 300 V, 1 s IEC 61000-4-2 (Décharge électrostatique) : ±8 kV par contact, ±15 kV dans l’air IEC 61000-4-6 (Transmission radiofréquence) : 10 V (150 kHz à 80 MHz) IEC 61000-4-8 (Champ magnétique à fréquence industrielle) : 100 A/m, 1 000 A/m, 1 à 3 s IEC 61000-4-5 (Surtension) : Câble d’alimentation : CM ±4 kV / DM ±2 kV, câble de données : ±4 kV
Caractéristiques Mécaniques	IEC 60068-2-6 (Antivibrations), IEC 60068-2-27 (Antichocs), IEC 60068-2-32 (Chute libre)
Norme PoE	IEEE 802.3af/at
Gestion PoE	Affichage de l'état de fonctionnement du port PoE, activation/désactivation du port PoE
Broche d'alimentation	1/2 (+) et 3/6 (-)
Puissance maximale par port	30 W, IEEE 802.3af/at
Tension d'entrée/Interface	Commande : Terminal industriel Phoenix 6 broches, 44-57 V CC, avec protection contre l'inversion de polarité
Alimentation	Alimentations industrielles disponibles en option : 48 V/60 W, 48 V/120 W et 48 V/240 W
Installation	Montage sur rail DIN 35 mm
Certification	Marquage CE, usage commercial, CE/LVD EN62368-1, FCC Partie 15 Classe A, RoHS
Garantie	Garantie de 5 ans, maintenance à vie
Fonctionnalité de Gestion de Réseau
Interface	Gestion du flux en temps réel (intervalle de flux) Suppression des tempêtes de diffusion basée sur le débit du port Diagnostic numérique en temps réel DDMI du module optique SFP Configuration et affichage de l'état de l'économie d'énergie EEE Green Ethernet du port Contrôle de flux IEEE 802.3x (duplex intégral), mécanisme de protection contre les exceptions de port Limitation du débit du trafic de paquets sur les ports entrants et sortants ; granularité minimale : 16 Kbit/s, maximum : 1 Gbit/s
Fonctionnalité de couche 3	Prise en charge du routage à coût égal IPv4 Prise en charge du protocole NG (1 000 entrées maximum) Prise en charge du protocole ARP (1 000 entrées maximum) Prise en charge de Pingv6, Telnetv6, TFTPv6, DNSv6 et ICMPv6 Prise en charge de VRRP IPv4/IPv6 (255 groupes maximum par groupe) Prise en charge des interfaces VLAN IPv4/IPv6 (64 interfaces maximum par VLAN) Prise en charge du routage dynamique IPv4, RIPv1/v2 et OSPFv2, avec 2 000 entrées de routage. Prise en charge des fonctions de gestion de réseau de couche 3 et de la gestion double pile IPv4/IPv6. Prise en charge des routes statiques et par défaut IPv4/IPv6, avec un maximum de 64 entrées par protocole. Prise en charge du routage, du transfert et de la communication de couche 3 entre différents segments de réseau et VLAN.
VLAN	Prise en charge des VLAN voix, Prise en charge des VLAN basés sur les protocoles IEEE 802.1q, Prise en charge des configurations de ports d'accès, de jonction et hybrides Prise en charge du protocole VLAN GVRP, Prise en charge des VLAN basés sur les ports (4K) Prise en charge de la configuration QinQ, Prise en charge des VLAN basés sur les adresses MAC
Agrégation de ports	Agrégation dynamique LACP, agrégation statique, jusqu'à 5 groupes d'agrégation et 8 ports par groupe.
Spanning Tree	Protection, filtrage et transfert des BPDU STP, STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Réseau en anneau ERPS	Réseau en anneau ERPS, temps de récupération inférieur à 20 ms, ITU-T G.8032
Multidiffusion	VLAN multicast, déconnexion rapide des utilisateurs, MLD Snooping, MVR (enregistrement VLAN multicast), IGMP Snooping v1/v2/v3 et jusqu'à 256 groupes multicast
Mise en miroir	Mise en miroir bidirectionnelle du trafic pour les ports de base Mise en miroir un-à-plusieurs, prend en charge jusqu'à 4 sessions de ports
QoS	Algorithme d'ordonnancement des files d'attente (SP, WRR, SP+WRR), 8 files d'attente de sortie par port, mappage de priorité 802.1p/DSCP Limitation de débit basée sur le flux, redirection basée sur le flux, filtrage de paquets basé sur le flux, QoS Diff-Serv, marquage/remarque de priorité
ACL	Prise en charge du déploiement des ACL par port et VLAN. Prise en charge du filtrage de paquets L2-L4, avec possibilité de filtrer les 80 premiers octets d'un paquet. Définition des ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP, le VLAN, etc.
Sécurité	Authentification AAA, RADIUS et TACACS+ (authentification uniquement, autorisation et comptabilisation non prises en charge) SSL, garantissant la sécurité des transmissions de données ; SSH 2.0, fournissant un canal chiffré et sécurisé pour la connexion utilisateur Protection de l'adresse IP source, détection d'intrusion ARP, protection contre les attaques DoS, mécanisme de sauvegarde des données hôtes Protection contre les attaques par déni de service (DoS), authentification IEEE 802.1X basée sur les ports et les adresses MAC, isolation des ports Suppression des paquets diffusés sur les ports, fonction de liaison à quatre éléments IP+MAC+VLAN+port, fonction de protection de l'adresse IP source Limitation de l'apprentissage des adresses MAC, gestion hiérarchique des utilisateurs et protection par mot de passe, limitation du débit des paquets ARP
DHCP	Client DHCP, surveillance DHCP, serveur DHCP
Gestion	Gestion des transferts de fichiers HTTP et TFTP, SNMP v1/v2c/v3, gestion de cluster sur la plateforme ONV NMS (LLDP + SNMP) Détection ping, gestion du réseau web (HTTPS), configuration en ligne de commande (console/SSH/Telnet/CLI), détection de la longueur du câble Horloge NTP, journal d'activité système, restauration en un clic, affichage de l'utilisation du processeur en temps réel, protocole LLDP (Link Layer Discovery Protocol)
Système	Navigateur web : Google Chrome v42 ou version ultérieure, Mozilla Firefox 2.5 ou version ultérieure, Microsoft Internet Explorer 10 ou version ultérieure, câble Ethernet de catégorie 5 ou supérieure. Protocole TCP/IP, carte réseau et système d'exploitation réseau (Microsoft Windows, Linux ou macOS, par exemple) installés sur chaque ordinateur du réseau, câble Ethernet de catégorie 5 ou supérieure.
