Commutateur PoE industriel géré Gigabit 10-port L2-Commutateur PoE industriel

Commutateur PoE industriel géré Gigabit 10-port L2

Modèle： ONV-IPS33108PFM

L2 a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

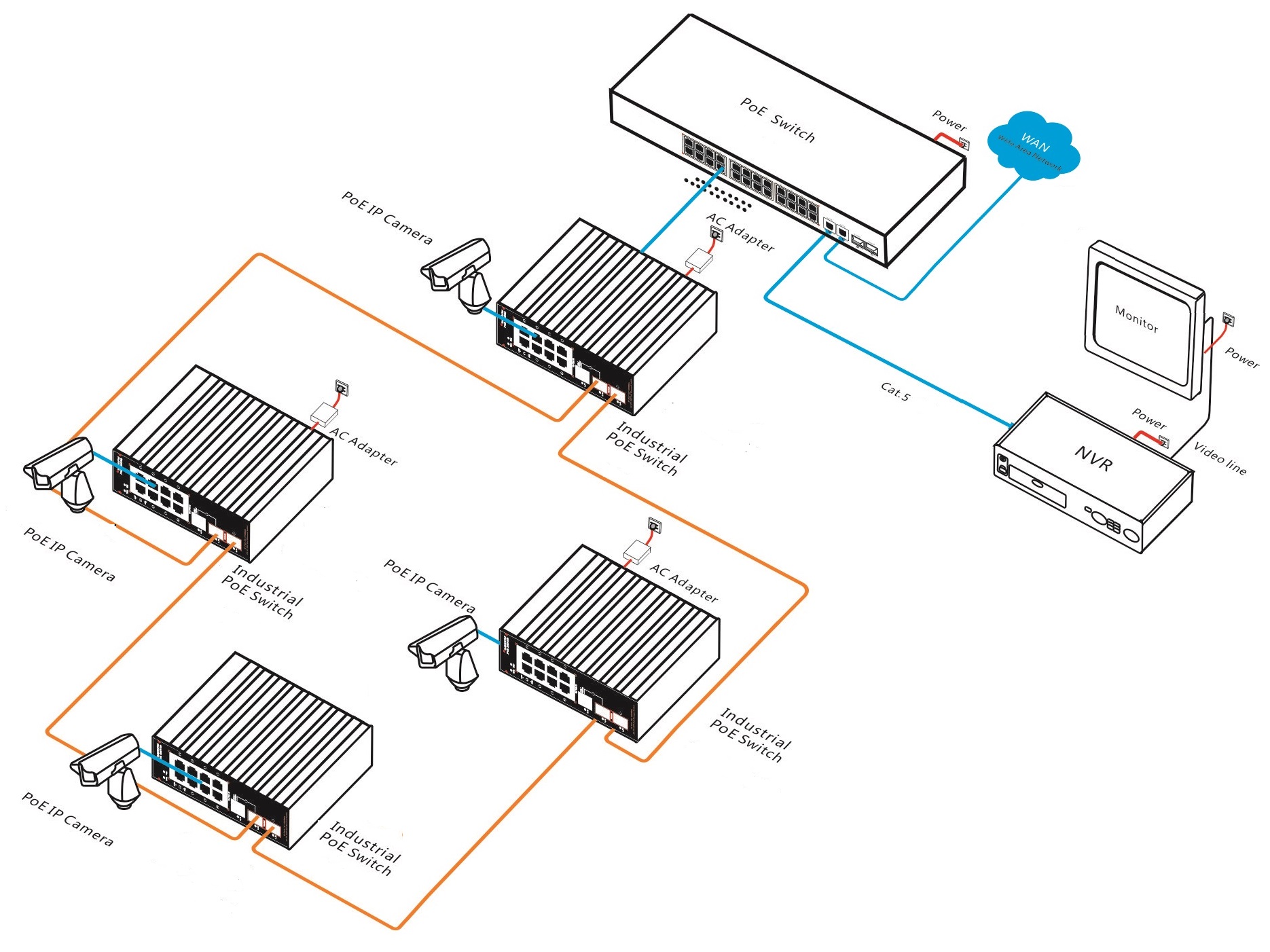

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33108PFM est un commutateur industriel contrôlé par gigabit de fibre de PoE indépendamment développé par ONV. Il a 8*10/100/1000Base-T ports RJ45 adaptatifs et 2*100/1000Base-X ports de fibre de SFP de liaison montante. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que périphérique d'alimentation PoE, il peut automatiquement détecter et reconnaître les périphériques conformes à la norme et fournir l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau, et répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

Le ONV-IPS33108PFM a la fonction de gestion du réseau L2 +, soutient la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme de protection de sécurité, la politique d'ACL/QoS, et VLAN, et est facile à contrôler et maintenir. Soutenez les protocoles multiples de redondance de réseau STP/RSTP/MSTP(<50ms) et (ITU-T G.8032) ERPS(<20ms) pour améliorer la sauvegarde de lien et la fiabilité de réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue importante pour les applications. Selon les conditions réelles d'application, vous pouvez configurer les services d'application multiples tels que la gestion de puissance de PoE, le contrôle du trafic de port, la division de VLAN, et le SNMP par le mode de gestion de réseau de Web.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Gigabit de soutienRJ45Port et SFPFibreLa combinaison de port, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoEIdentifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇Priorité de soutien de port de PoE. Quand la puissance restante est insuffisante, la priorité est donnée à assurer l'alimentation d'énergie des ports à haute priorité pour éviter la surcharge d'équipement.

◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Appui IEEE802.1Q VLAN,Les utilisateurs peuvent avec souplesse diviser la configuration de VLAN, de VLAN de voix, et de QinQ selon leurs besoins.

◇Statique de soutienEt l'agrégation dynamique pour augmenter efficacement la largeur de bande de liaison, réaliser un équilibrage de charge, une sauvegarde de liaison et améliorer la fiabilité de liaison.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, SYS,L/A,EtPoE.

◇Faible consommation d'énergie, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

Gestion O & M facile

◇Surveillance de la CPU, surveillance de la mémoire, détection Ping,EtDétection de câble.

◇HTTPS, SSLV3, SSH V1/V2,Et d'autres méthodes de cryptage rendent la gestion plus sûre.

◇RMON, les logs système, et les statistiques du trafic de port facilitent l'optimisation et la transformation de réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion de réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et autres méthodes diversifiées de gestion et de maintenance.

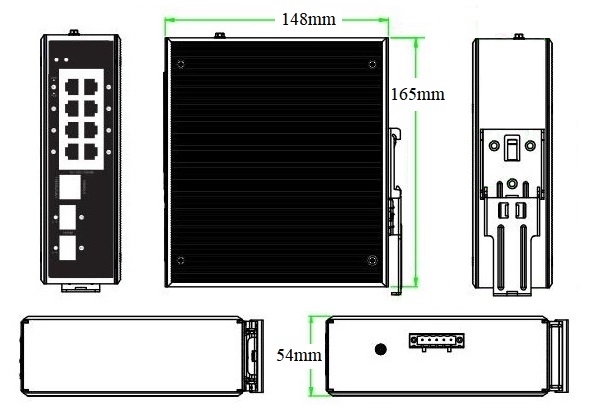

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33108PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré Gigabit 10 ports	1	Set
	Adaptateur RJ45-DB9CCapable	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G-SC	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à 70 ℃

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-Référence: IPS33064PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 410/100/1000M et des ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-Référence: IPS33084PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-Référence: IPS33148PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 1010/100/1000M et des ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-Référence: IPS33168PFM-4GF	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33108PFM
Caractéristiques de l'interface
Port fixe	1 * Console RS232 port (115200, N, 8,1) Ports de 810/100/1000Base-T PoE (données/puissance) 2100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 V réglé, port V-redondant d'alimentation CC (terminal industriel de 6P Phoenix)
Port Ethernet	Le port 1-8 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	20Gbps (non-blocage)
Taux de transmission @ 64 octet	14,88 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	9.6K
Indicateur de LED	Alimentation/système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert), PoE: PoE (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez pendant 10 secondes et relâchez, l'interrupteur rétablira les paramètres d'usine
PoE & Alimentation électrique
Port de PoE	Port 1-8
Gestion PoE	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6(-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <10W, pleine charge af<120W, à <240W
Tension d'entrée/interface	DC48-57V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	16514854mm
Poids net/brut	0,95 kg/1,2 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de protection de la température du port Contrôle de flux IEEE802.3x (duplex intégral) Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Caractéristique L3	Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, gestion de double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations de ports d'accès, de trunk et hybride VLAN basé sur port (4K), IEEE802.1q, configuration de QinQ VLAN vocal, VLAN basé sur protocole, VLAN basé sur adresse MAC
Agrégation de port	LACP, agrégation statique, 5 groupes d'agrégation maximum et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), 250 sonnent tout au plus, 250 dispositifs maximum par anneau. Temps de récupération inférieur à 20ms
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Limitation basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Trous noirs Mac, protection de source IP IEEE802.1X et authentification d'adresse MAC Contrôle de tempête de diffusion, sauvegarde pour la donnée hôte SSH 2.0, SSL, isolement de port, limite de vitesse de message ARP Gestion hiérarchique des utilisateurs et protection par mot de passe Attaque anti-DoS, certification AAA & RADIUS & TACACS Liaison IP-MAC-VLAN-Port, inspection ARP, limite d'apprentissage MAC
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Journal de travail du système,Gestion du réseau Web (https) Détection de ping, protocole LLDP (Link Layer Discovery Protocol) ONV-Gestion de cluster de plate-forme NMS (SNMP LLDP) Contrôle de statut de câble, statut instantané d'utilisation d'unité centrale de traitement de visionnement Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
