10G la liaison montante 28-port L2 a contrôlé le commutateur industriel de PoE-Commutateur PoE industriel

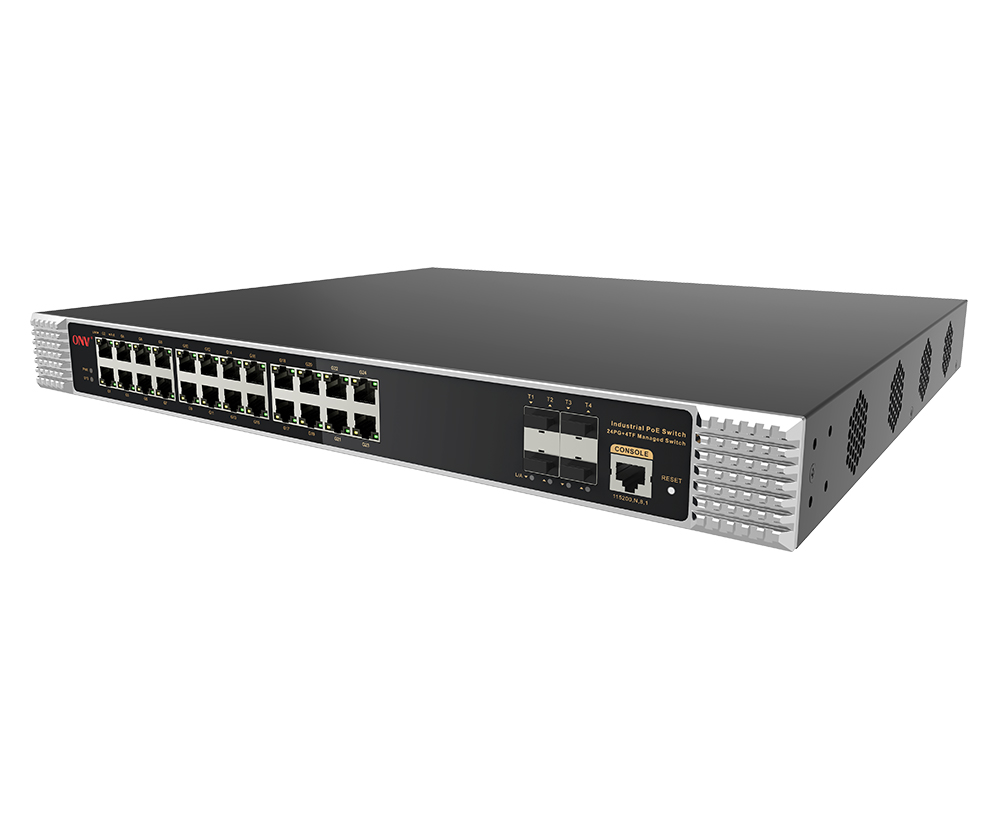

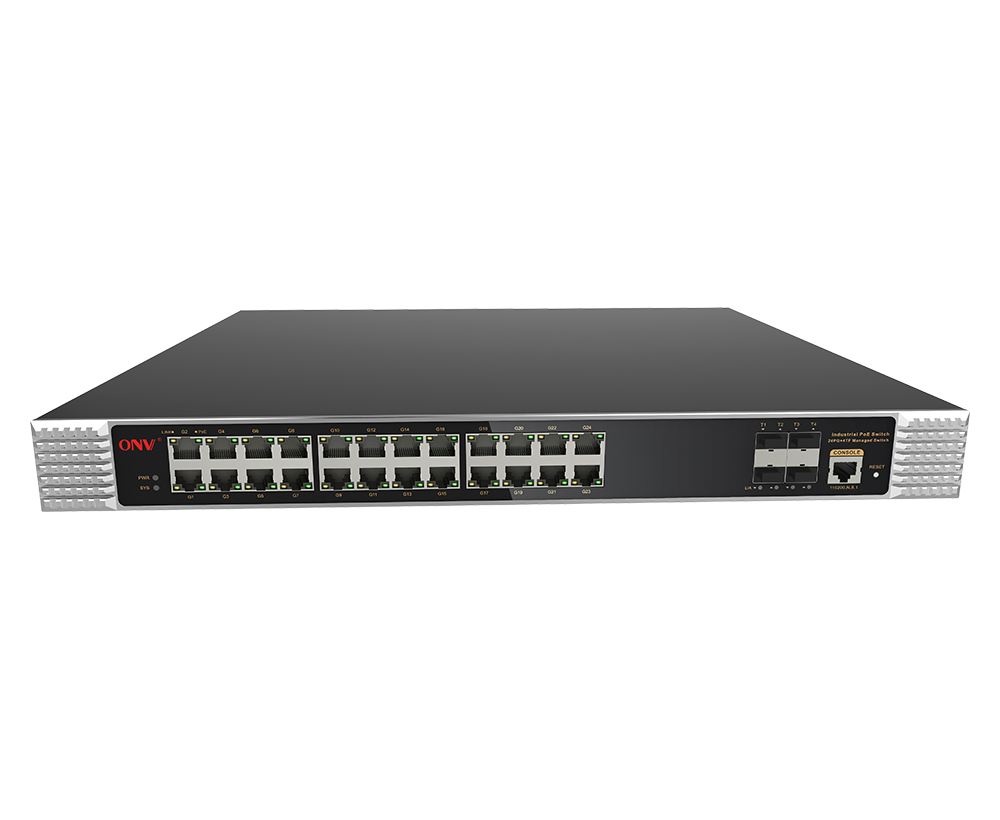

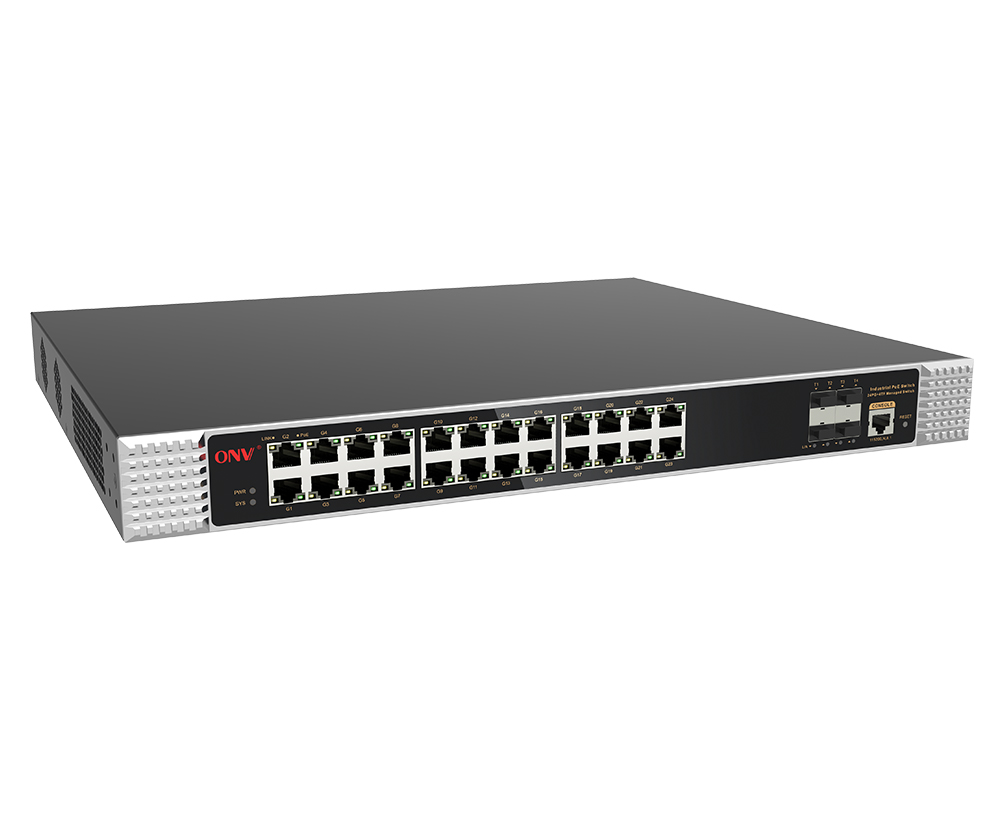

10G la liaison montante 28-port L2 a contrôlé le commutateur industriel de PoE

Modèle： ONV-IPS36028PFM

L2 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation de l'énergie 400W intégrée et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

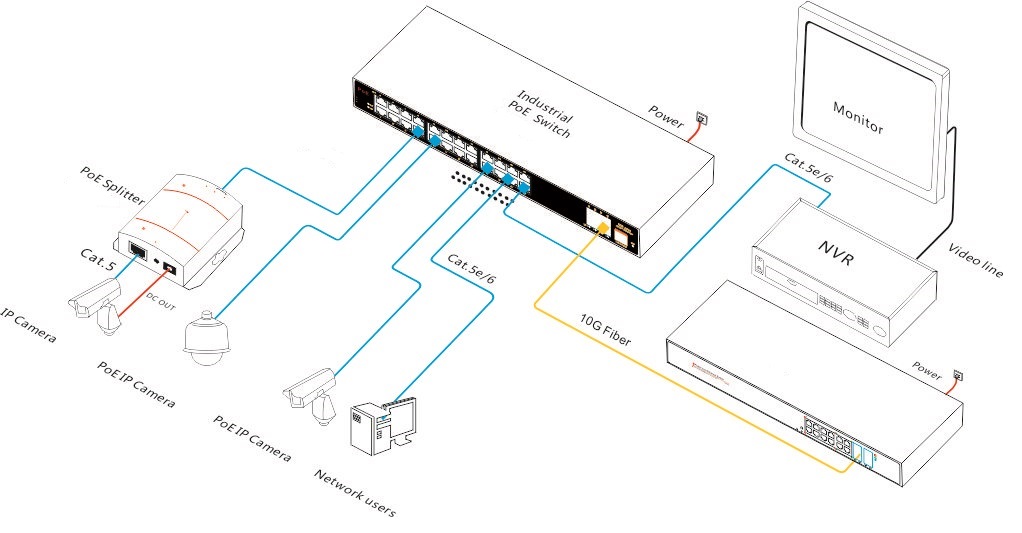

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS36028PFM est un commutateur industriel contrôlé de la liaison montante 10G PoE indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 24*10/100/1000Base-T et les ports de fibre de la liaison montante SFP + 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'énergie électrique, à l'exploitation, à la métallurgie, à l'énergie verte et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

LeONV-IPS36028PFMA la fonction de gestion de réseau L2 + pour soutenir la gestion d'IPV4/IPV6, la pleine ligne-vitesse expédiant des itinéraires statiques, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/ RSTP/ MSTP (<50ms) et ITU-T G.8032 (<20ms) ERPS pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pourCCommunication continue des applications. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, STP, RSTP et d'autres configurations d'application peuvent être effectuées via des méthodes de gestion réseau Web, CLI et SNMP.

CARACTÉRISTIQUE

Ligne accès de gigabit de vitesse, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez le port du gigabit RJ45 et la combinaison de port de fibre de la liaison montante 1/10G SFP +, qui permet à des utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇Les ports RJ45 24*10/100/1000Base-T prennent en charge la puissance PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.

◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Consommation de puissance faible, avec la fan, le logement en acier galvanisé en métal, et l'excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Surveillance CPU, surveillance de la mémoire, détection Ping et détection de câble.

◇HTTPS, SSLV3, SSH V1/V2 et d'autres méthodes de cryptage rendent la gestion plus sécurisée.

◇RMON, les logs système, et les statistiques du trafic de port facilitent l'optimisation et la transformation de réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion de réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et autres méthodes diversifiées de gestion et de maintenance.

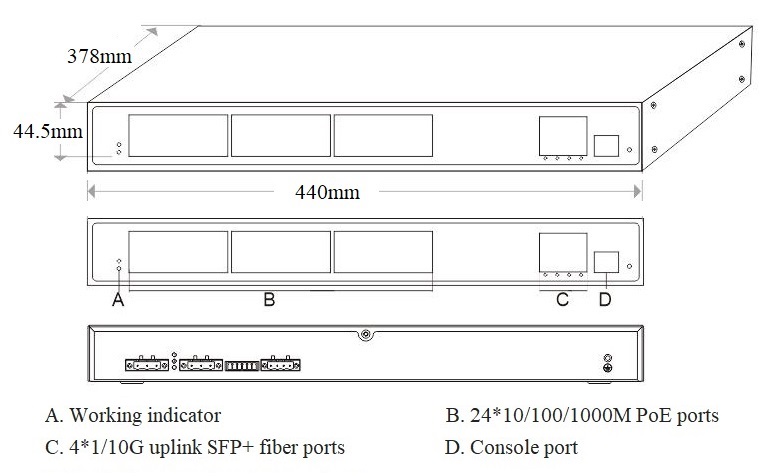

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS36028PFM	PoE industriel géré L2Commutez avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de liaison montante 41/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	400W
ONV-IPS36028PFM-at		600W
Remarque:Le module optique n'est pas inclus besoin d'être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par liaison montante 10G à 28 ports	1	Set
	Adaptateur RJ45-DB9CCapable	1	PC
	Câble d'alimentation AC	1	PC
	Kits de montage (oreille suspendue)	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
10GOptiqueModule	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, soutient la fonction de DDM et le branchement chaud.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	7832-33-G	Le module optique industriel de SFP +, la fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC, soutient la fonction de DDM et le branchement chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS36036PFM	L2 +Commutateur industriel contrôlé de PoE avec les ports RJ45 de 2410/100/1000M etLiaison montante de 8100/1000MSFPFibrePortsEt4*1/10GLiaison montanteSFP+FibrePorts. Port 1-24Peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.
ONV-IPS36048PFM	L2 +Commutateur industriel contrôlé de PoE avec48* Ports RJ45 de 10/100/1000M et 4*1/10GLiaison montanteSFP+FibrePorts. Port 1-48Peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS36028PFM	ONV-IPS36028PFM-at
Caractéristiques de l'interface
Port fixe	2 * ports d'entrée AC100-240V 1 * Console RS232 port (115200, N, 8,1) Ports de fibre de la liaison montante 41/10G SFP (données) Ports de 2410/100/1000Base-T PoE (données/puissance) 2 * ports d'entrée DC48-57V (protection de polarité inverse de soutien)
Port Ethernet	Le port 1-24 peut soutenir l'auto-détection de 10/100/1000Base-T, complètement/adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0 ~ 550m (1.25G), 850nm/ 0 ~ 300m(10G), monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Magasin et en avant (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Taux de transmission @ 64 octet	95,23 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (vert), Système: SYS (vert), PoE: PoE (vert), Port de fibre: L/A (vert), Réseau: Lien (jaune)
Réinitialiser l'interrupteur	Oui
PoE et puissance Suppy
Port de PoE	Port 1-24
Gestion PoE	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
PWR total/tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille <25W, pleine charge <400W	Veille <30W, chargement complet <600W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Port d'entrée de puissance	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC48-57V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Temp/humidité d'opération	-40 ~ +80°C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44037844.5mm
Poids net/brut	5,4 kg/6,2 kg	6,2 kg/7,0 kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP30, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la protection de la température du port, contrôle de débit IEEE 802.3x (Full duplex) La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Caractéristique L3	Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, gestion de double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations de ports d'accès, de trunk et hybride VLAN basé sur port (4K), IEEE802.1q, configuration de QinQ VLAN vocal, VLAN basé sur protocole, VLAN basé sur adresse MAC
Agrégation de port	LACP, agrégation statique, 14 groupes d'agrégation maximum et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 255 Ring au plus, Max 1024 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Limitation basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Trous noirs Mac, protection de source IP IEEE802.1X et authentification d'adresse MAC Contrôle de tempête de diffusion, sauvegarde pour la donnée hôte SSH 2.0, SSL, isolement de port, limite de vitesse de message ARP Gestion hiérarchique des utilisateurs et protection par mot de passe Attaque anti-DoS, certification AAA & RADIUS & TACACS Liaison IP-MAC-VLAN-Port, inspection ARP, limite d'apprentissage MAC
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Journal de travail système, gestion de réseau Web (https) Détection de ping, protocole LLDP (Link Layer Discovery Protocol) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Contrôle de statut de câble, statut instantané d'utilisation de CPU de visionnement Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
