10G la liaison montante 16-port L3 a contrôlé le commutateur industriel de PoE-Commutateur PoE industriel

10G la liaison montante 16-port L3 a contrôlé le commutateur industriel de PoE

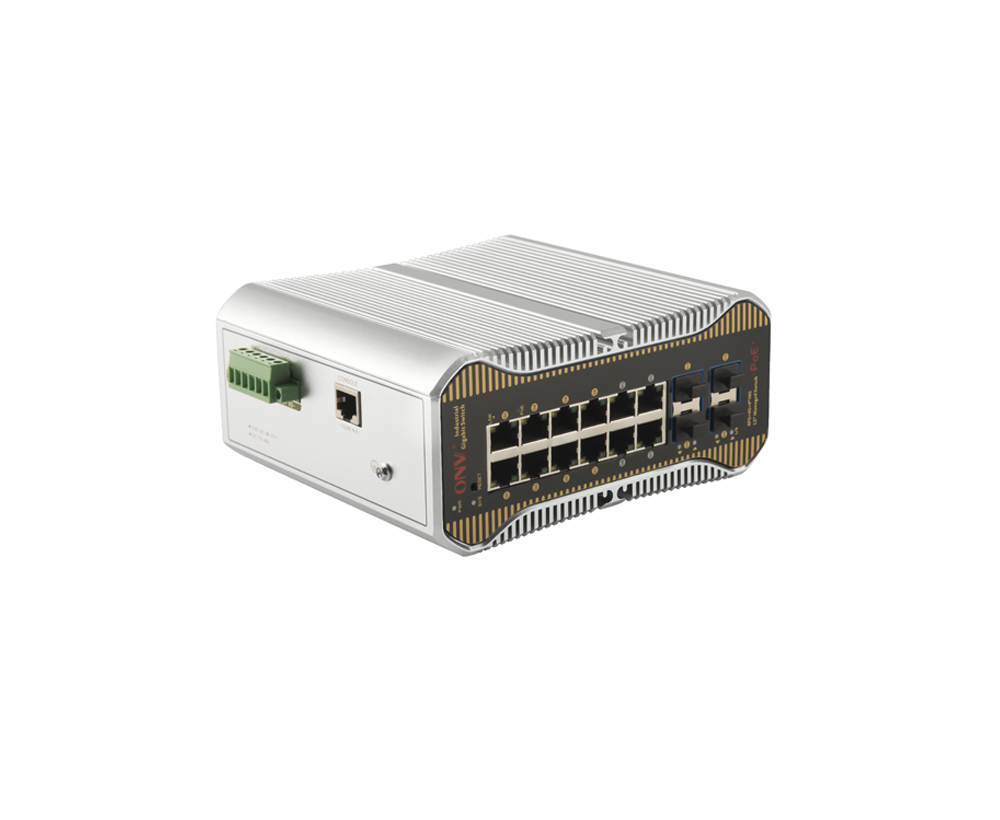

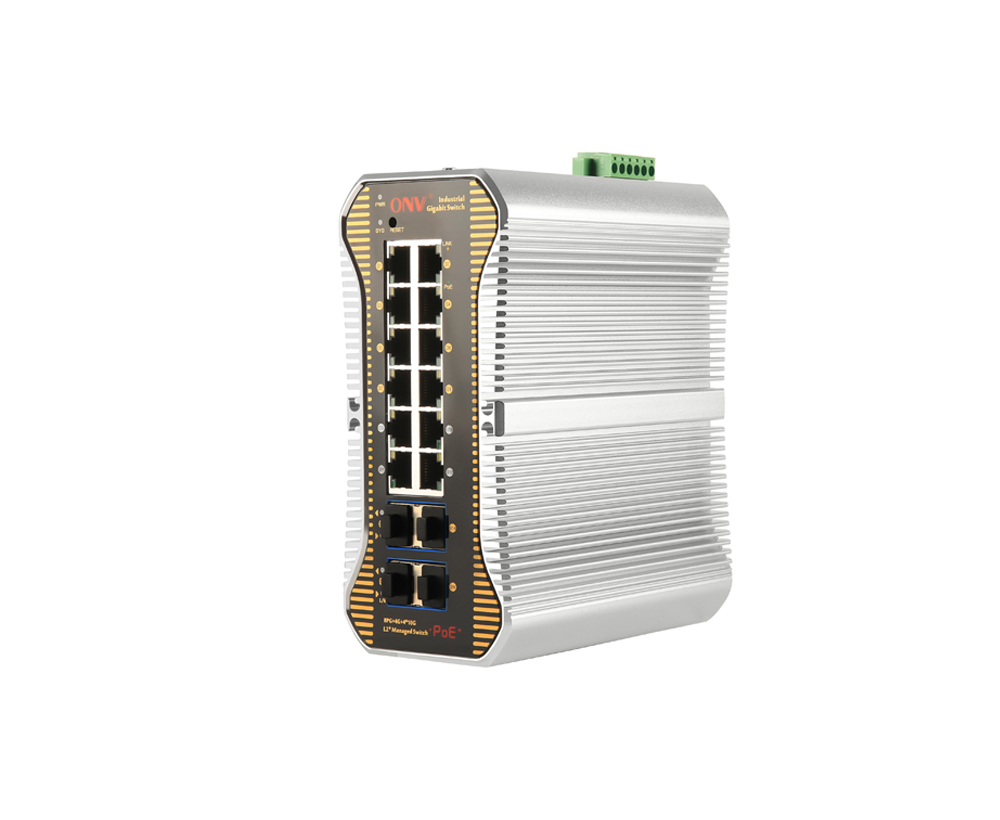

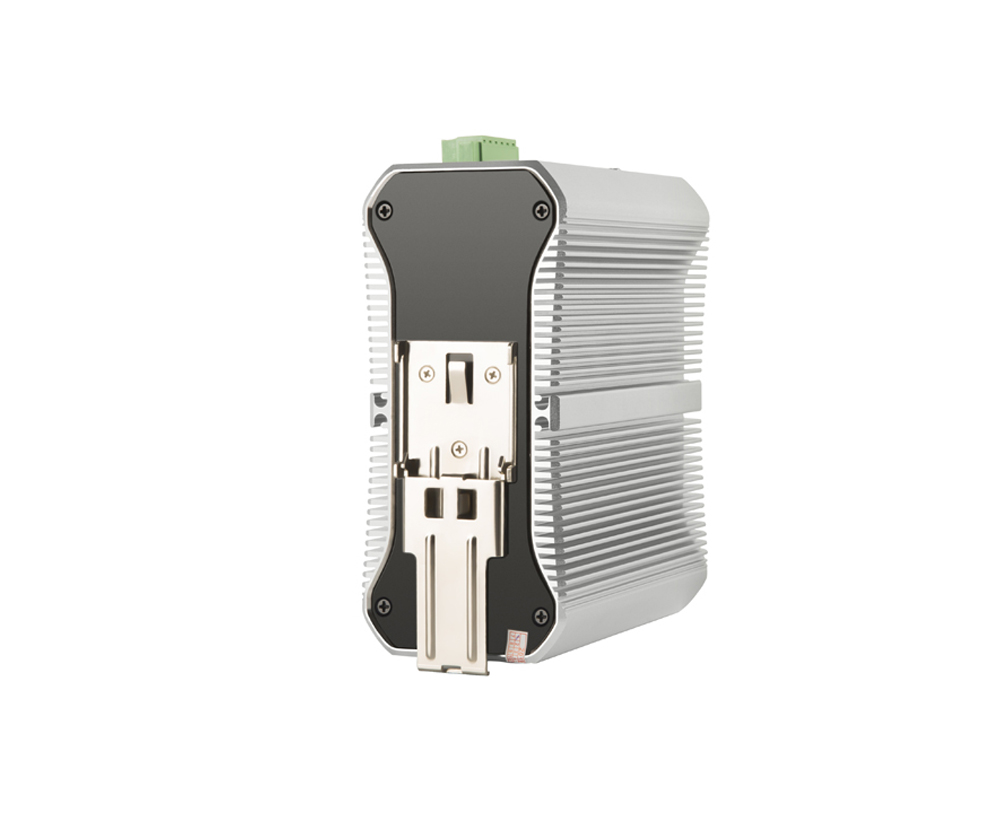

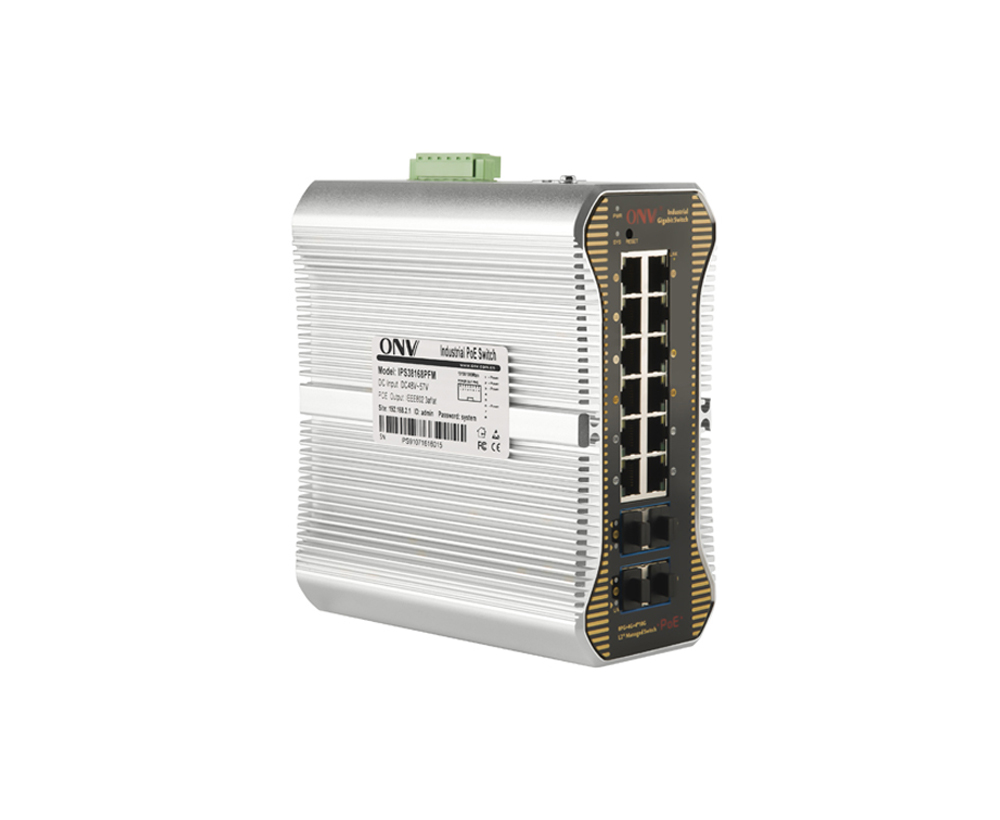

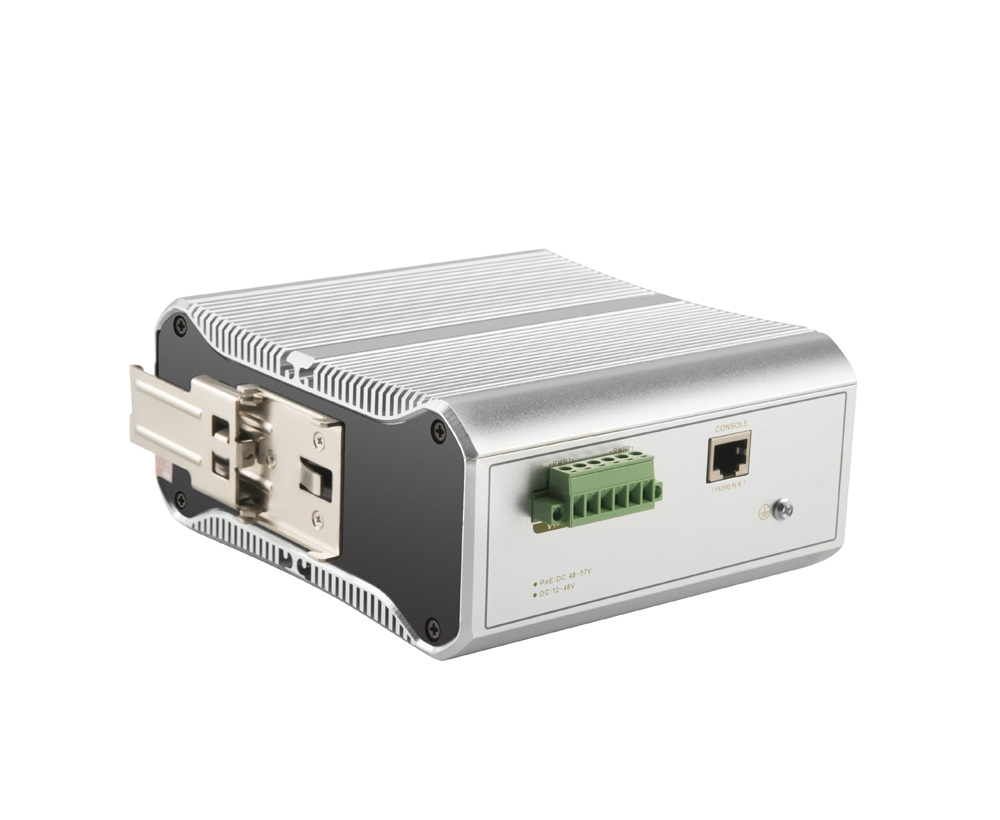

Modèle： ONV-IPS38168PFM

L3 a contrôlé le commutateur industriel de PoE avec les ports de fibre de SFP de liaison montante de 4*1/10G et les ports RJ45 de 12*10/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge l'entrée d'alimentation double DC redondante et montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS38168PFM est un commutateur PoE industriel géré par la liaison montante 10G développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 12*10/100/1000Base-T et de ports fibre SFP + 4*1/10G de liaison montante. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception d'énergie qui répondent à la norme et l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les capteurs AP, IP, VoIP et industriels sans fil via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie, aux mines, au pétrole et aux scènes industrielles telles que le transport maritime, la métallurgie et la construction d'énergie verte, formant un coût-efficace, stable, et réseau de communication fiable.

Le ONV-IPS38168PFM dispose de fonctions de gestion de réseau L3, prend en charge la gestion IPV4/ IPV6, acheminement dynamique de vitesse de ligne complète, mécanisme de protection de sécurité complet, stratégie ACL/QoS parfaite, et fonctions VLAN riches pour une gestion et une maintenance faciles. Il dispose d'une technologie de réseau en anneau de premier plan, prend en charge divers protocoles de réseau à anneaux redondants de qualité industrielle et tous les ports peuvent former des anneaux. Il prend en charge la chaîne, l'étoile, l'étoile double, l'anneau, l'anneau tangent, l'anneau qui se croise, l'anneau couplé et le temps de récupération du réseau en anneau dans les 20ms. Il a une fiabilité, une sécurité et une gérabilité élevées pour assurer une transmission fiable des données clés. Il prend en charge la gestion à distance et coopère avec la ONV-NMS plate-forme de gestion de réseau pour la gestion de cluster afin de parvenir à une gestion de réseau d'angle mort à processus complet.

CARACTÉRISTIQUE

Accès Gigabit, port fibre SFP + 1/10G de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.

SGigabit upportRJ45PortEtLiaison montante1/10GSFP + fibreCombinaison de ports, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

8* 10/100/1000Base-T RJ45Les ports prennent en charge la puissance PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Sécurité

Isolement des ports et contrôle des tempêtes.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

ForteCapacité de traitement des entreprises

Des appuisJeRéseau d'anneau ERPS ndustrial et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWR,Lien, EtPoE.

Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

FacileO & MGestion

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

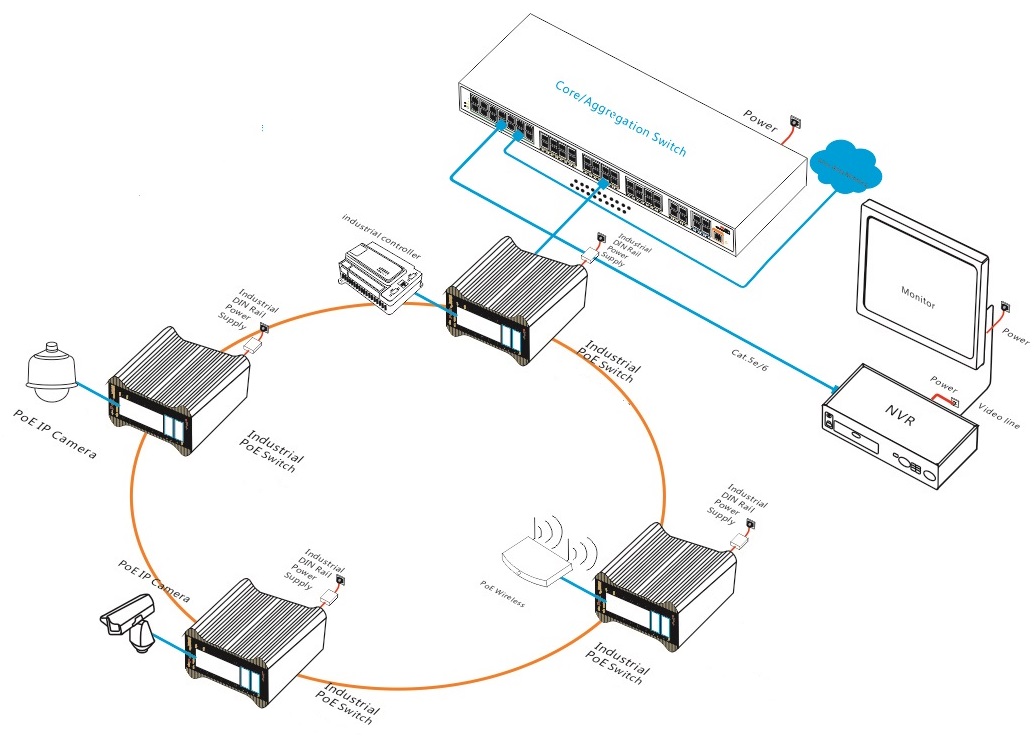

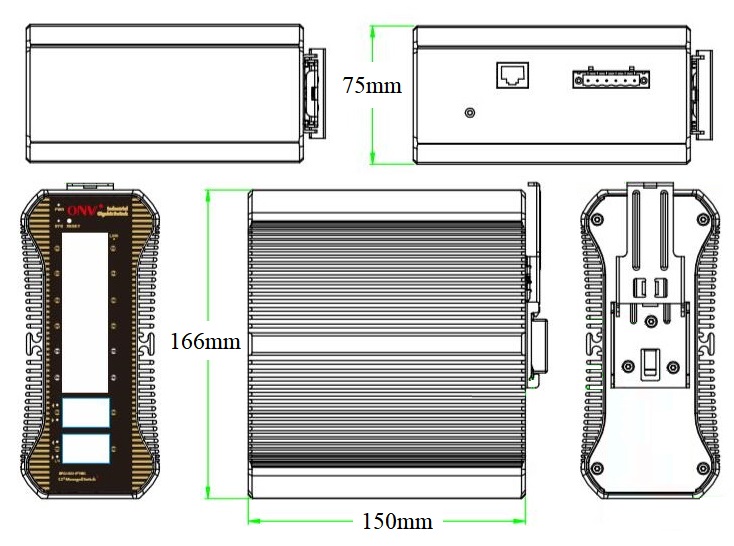

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS38168PFM	Commutateur PoE industriel géré par L3 avec ports fibre SFP + de liaison montante 41/10G et ports RJ45 1210/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par la liaison montante 10G à 16 ports	1	Ensemble
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GModule optique	2630-G	Module optique SFP industriel, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC
10GModule optique	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, fonction de soutien DDM et branchement chaud.	PC
	7832-G	Module optique industriel de SFP, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutien DDM et branchement chaud.	PC
	7832-33-G	Module optique industriel de SFP, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC
	7832-27-G	Module optique industriel de SFP, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

La température d'opération: -40 ℃ à 70 ℃

240W DIN Rail Alimentation industrielle

GWS-DP240-48

Rail DIN 240W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

La température d'opération: -40 ℃ à 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33108PFM	Commutateur PoE industriel géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33148PFM	Commutateur PoE industriel géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33168PFM	Commutateur PoE industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 8100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33168PFM-4GF	Commutateur PoE industriel géré par L2 avec ports RJ45 1210/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS36168PFM	Commutateur PoE industriel géré par L2 avec ports RJ45 1210/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS36248PFM	Commutateur PoE industriel géré L2 + avec ports RJ45 1210/100/1000M et ports fibre SFP 8100/1000M de liaison montante et ports fibre SFP + 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il supporte une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS38168PFM
Caractéristiques d'interface
Port fixe	Mise hors tension du port de commutateur d'alarme (FAULT) Ports fibre SFP de liaison montante 41/10G (données) Ports de liaison montante RJ45 410/100/1000Base-T (données) 8*10/100/1000Base-T PoE ports (données/puissance) 2 ports d'alimentation CC V , V-redondants (terminal Phoenix industriel 6P)
Port Ethernet	Port 1-12 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Ports de fibre optique SFP 1/10G, par défaut, aucun module optique (module monomode/multimode en option, fibre unique/double fibre optique. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 0-300m(10G), mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transfert	Stocker et avancer (vitesse de plein fil)
Capacité de commutation	176Gbps (non bloquant)
Taux de transfert @ 64 octets	77.38Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	10K
Indicateur LED	Système: SYS (vert), PoE: PoE (vert), Réseau: Lien (jaune), Fibre Port: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
PoE et alimentation électrique
Port PoE	Port 1-8
POEGestion	Configuration de la limite de puissance totale d'alimentation PoE Démarrage du délai de puissance, travail PoE et planification du temps Affichage de l'état de fonctionnement du port PoE, configuration de la priorité de sortie du port PoE Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <15W, pleine charge af<120W, à <240W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 6P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/120W ou 48V/240W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	16615075mm
Poids net/brut	1.8kg/ 2.1kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc),IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Aucun port de connexion sommeil automatique Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP Réglage de la température du port, contrôle de débit IEEE 802.3x (duplex intégral) La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps.
L3 Routage	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 Routage IPV4 à coût égal, protocole ARP max 1000 entrées L'itinéraire statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Le groupe VRRP max IPV4/IPV6 est 255, protocole NG max 1000 entrées Fonction de gestion de réseau L3, gestion à double pile IPV4/IPV6 Routage dynamique IPV4, RIPv6/v2, OSPFv2, BGP4 , 4000 entrées de routage Gestion du routage dynamique IPV6 OSPFv3, BGP , RIPng, IPV6, entrées de routage 1000 Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN
VLAN	VLAN vocal, configuration QinQ, IEEE802.1q VLAN basé sur MAC, VLAN basé sur le protocole VLAN 4K basé sur le port, configuration du port d'accès, coffre, hybride.
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 8 et ports 8 par groupe
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 250 Ring au maximum, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, Déconnexion rapide
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Redirection basée sur le débit, limitation du débit Filtrage de paquets basé sur le flux, marque de priorité/remarque 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Algorithme de planification de la file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc.
