Commutateur industriel de 10/100M 5-port PoE-Commutateur PoE industriel

Commutateur industriel de 10/100M 5-port PoE

Modèle： ONV-IPS31004PF

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 4*10/100M et le port de fibre de Sc de liaison montante de 1*155M (double module optique unimodal de la fibre 1310nm/20km). Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

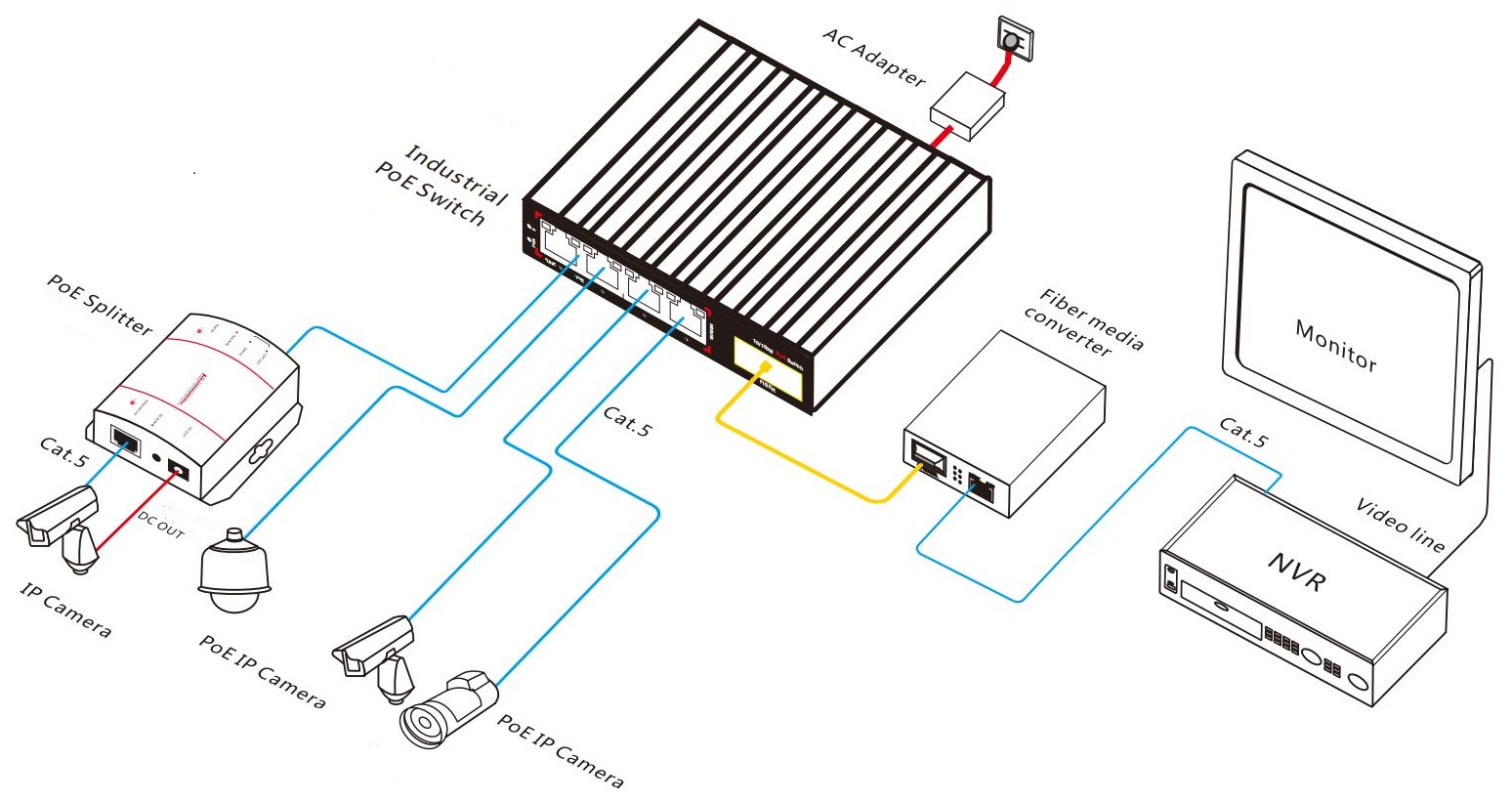

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS31004PF est un commutateur de fibre PoE industriel 10/100M développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 4*10/100M et d'un port fibre SC 1*155M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter les terminaux PoE tels que les AP sans fil, les caméras IP et les capteurs industriels via le câble réseau, et répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie électrique, aux mines, au pétrole et au transport maritime. Scènes industrielles telles que la métallurgie et l'énergie verte, la construction forme un réseau de communication rentable, stable et fiable.Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M

Prend en charge la transmission de la vitesse du fil sans blocage

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression

Prend en charge le port RJ45 10/100M et la combinaison de ports fibre SC 155M, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports 4*10/100 Base-TX RJ45 peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

STableauANdREliable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

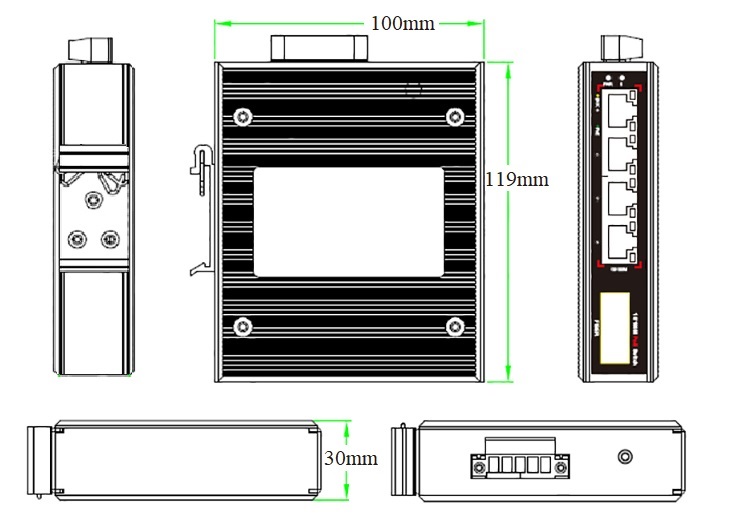

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31004PF	Commutateur PoE industriel non géré avec ports RJ45 410/100M et port fibre SC de liaison montante 1155M (module optique à double fibre monomode 1310nm/20km). Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	60W/120W
ONV-IPS31004PF-M	Commutateur PoE industriel non géré avec ports RJ45 410/100M et port fibre SC de liaison montante 1155M (module optique double fibre multimode 850nm/0.5km ou 1310nm/2km). Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	60W/120W
ONV-IPS31004PF-A	Commutateur PoE industriel non géré avec ports RJ45 410/100M et port de fibre SC de liaison montante 1155M (module optique à fibre unique monomode 1310nm/20km). Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	60W/120W
ONV-IPS31004PF-B	Commutateur PoE industriel non géré avec ports RJ45 410/100M et port de fibre SC de liaison montante 1155M (module optique à fibre unique monomode 1550nm/20km). Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	60W/120W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	5-port 10/100M commutateur PoE industriel	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

La température d'opération: -40 ℃ à 70 ℃

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

La température d'opération: -40 ℃ à 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33032PF	Commutateur de fibre PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et port fibre SFP de liaison montante 1*1000M. Port 1-2Peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33042PF	Commutateur de fibre PoE industriel non géré avec 210/100/1000M RJ45 ports et 21000M ports fibre SFP de liaison montante. Port 1-2Peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33064PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 21000M. Port 1-4Peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33128PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 1010/100/1000M et port fibre SFP de liaison montante 21000M. Port 1-8Peut soutenir IEEE802.3Af/à la norme PoE.Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31004PF
Caractéristiques d'interface
FixePOrt	Port de fibre SC de liaison montante 1155M (données) Ports PoE 410/100Base-T (données/puissance) 2 ensembles V, ports d'alimentation CC redondants en V (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-4 peut prendre en charge la détection automatique 10/100Base-T(X), full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Le module optique est à double fibre monomode 20km, port SC (fibre monomode en option et module optique à double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	1.0Gbps (non bloquant)
Expédition Taux @ 64 octets	0.74Mpps
MAC	1K
Mémoire tampon	512K
JUmboFRames	9.2K
LEDIndicateur	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert), Fibre port: 5 (vert)
PoE et alimentation électrique
Port PoE	Port 1-4
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <3W, pleine charge af<60W, à <120W
Tension d'entrée/Interface	Terminal phénix industriel DC48-57V, 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/60W et 48V/120W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% HR Sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension	11910030mm
Poids net/brut	0.4kg /0.5kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
