Commutateur industriel de PoE de port du gigabit 3-Commutateur PoE industriel

Commutateur industriel de PoE de port du gigabit 3

Modèle： ONV-IPS33032PF

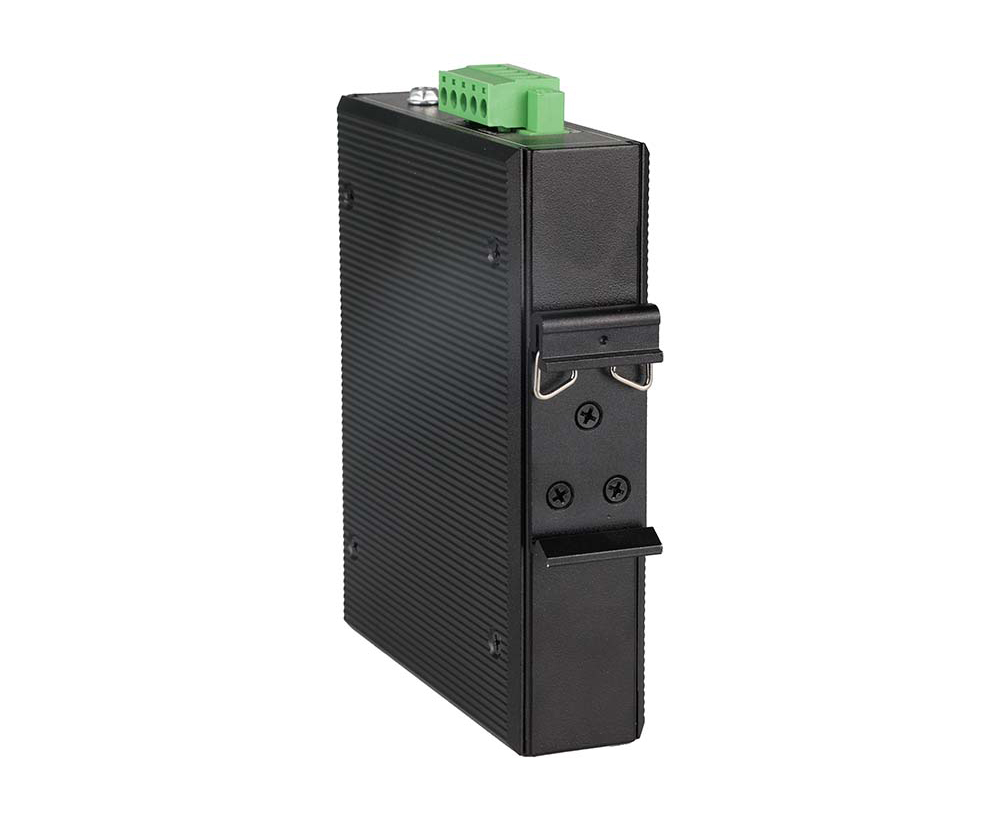

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 2*10/100/1000M et le port de fibre de SFP de liaison montante de 1*1000M. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

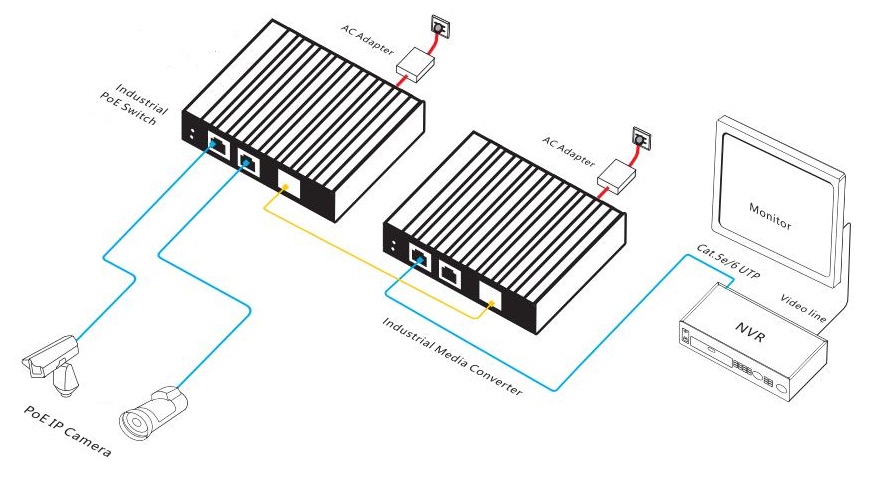

Application
Documents
Produits connexes

APERÇU

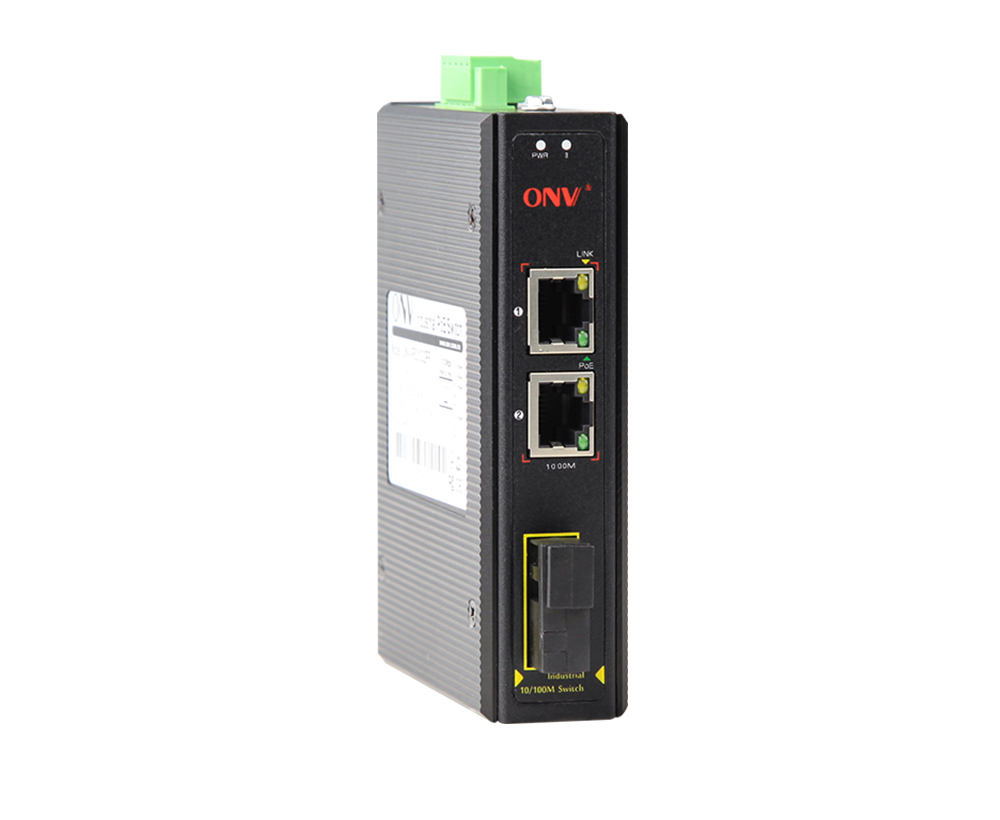

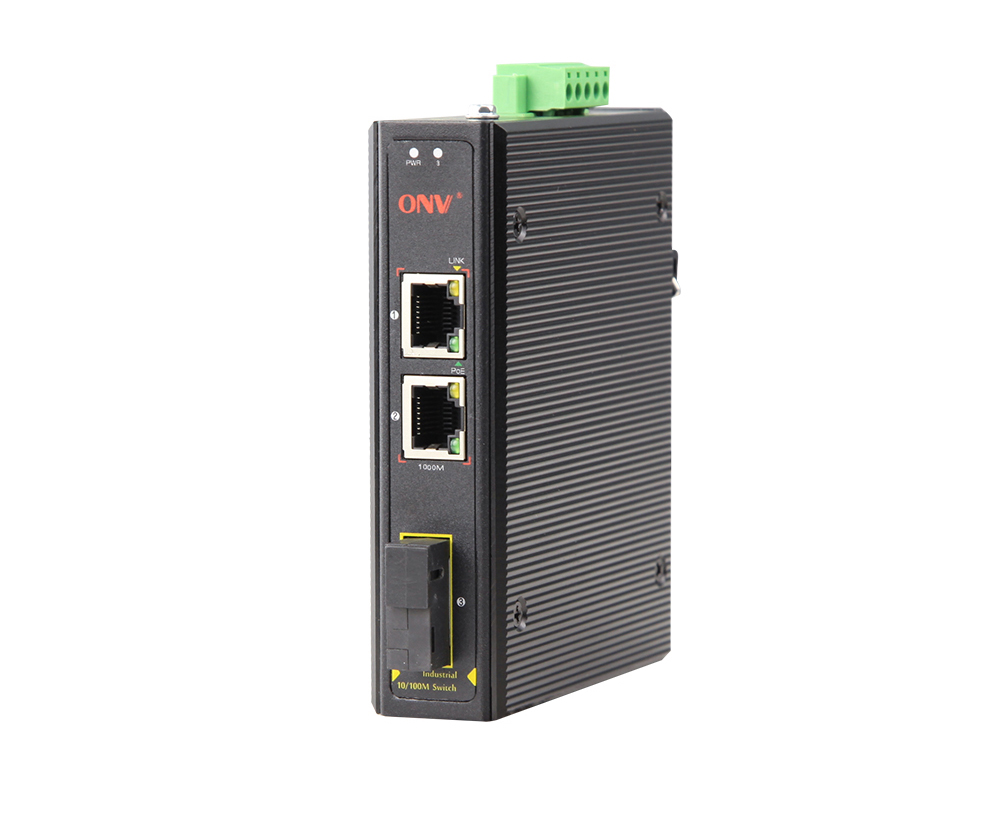

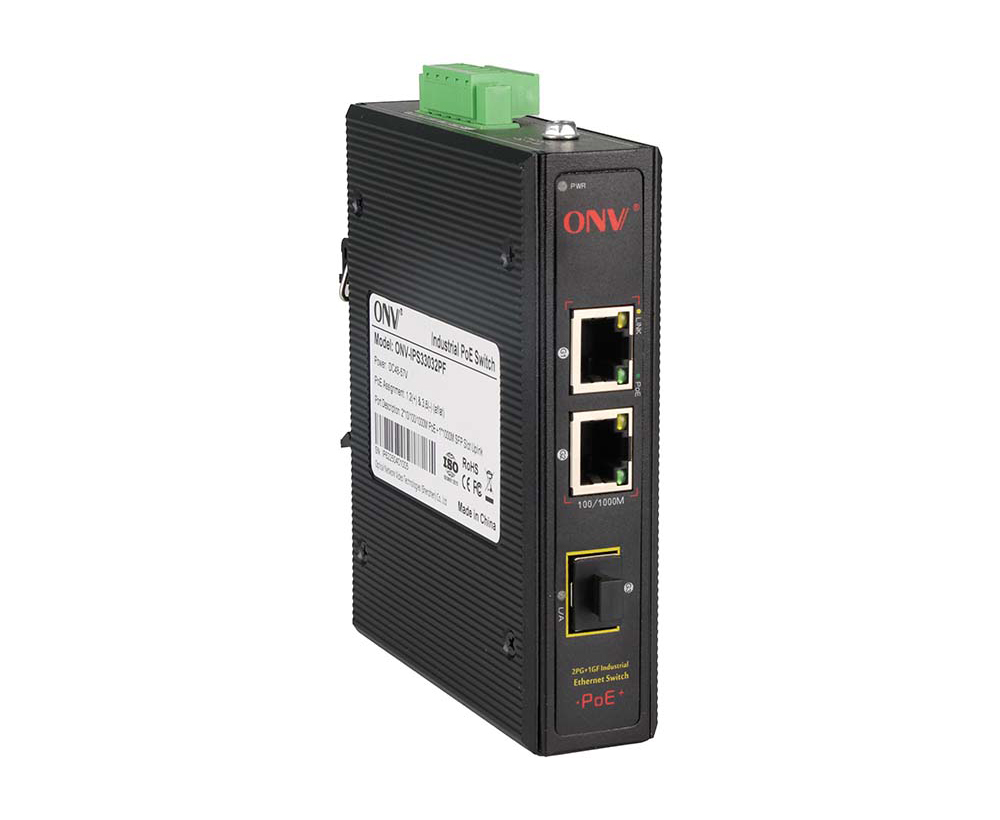

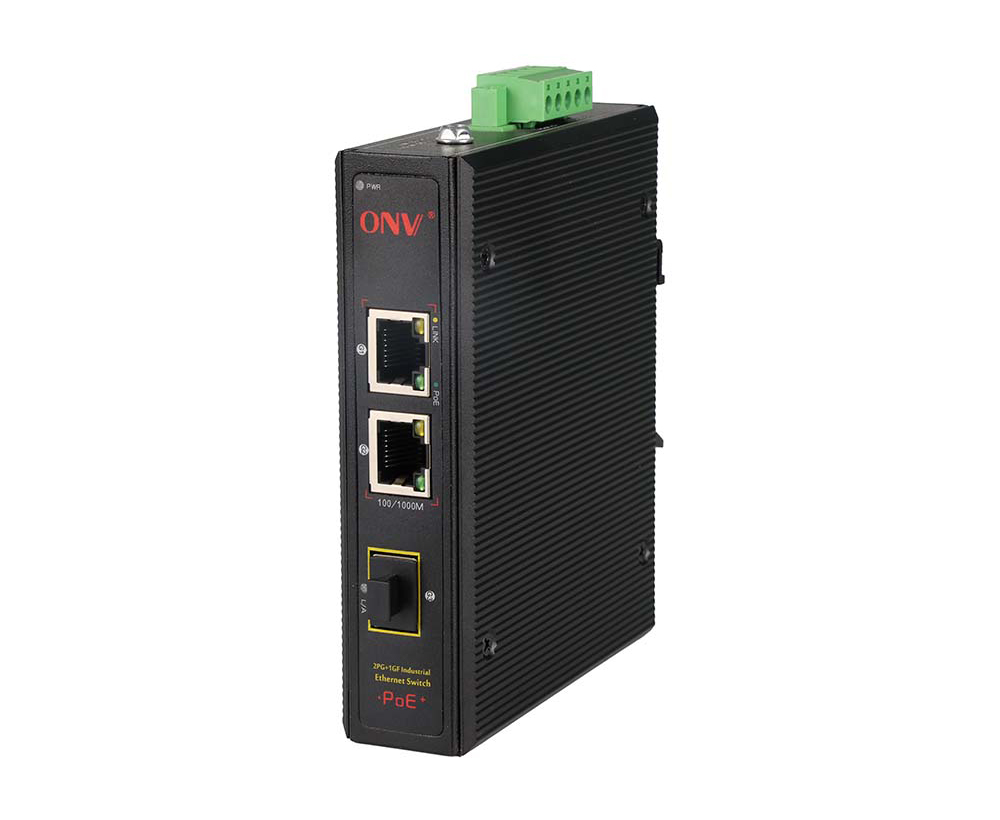

Le ONV-IPS33032PF est un commutateur de fibre PoE industriel Gigabit développé indépendamment par ONV. Il dispose de 2 ports RJ45 adaptatifs 10/100/1000Base-T et d'un port fibre SFP 1 * 1000Base-X. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique est de 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable.Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Gigabit de soutienRJ45Port et SFPFibreCombinaison de ports, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports RJ45 2*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Le système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau hautement prioritaire lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Consommation de puissance faible,AAlliage luminumineLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

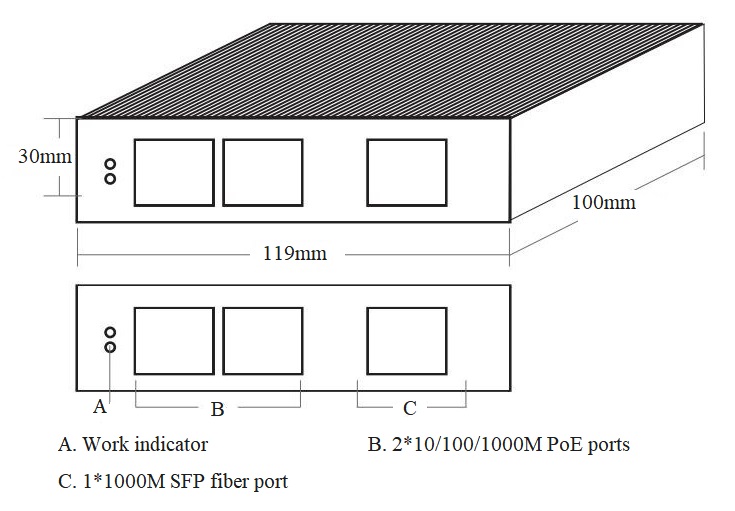

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33032PF	Commutateur PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et port fibre SFP de liaison montante 1*1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	36W/60W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre PoE industriel Gigabit à 3 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOPticalModule	2630-G	IndustrielModule optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielModule optique SFP, 1.25G unique-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN 36W Alimentation industrielle

GWS-DP36-48

Rail DIN 36W ensemble unique d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A

Tension de sortie: DC48V, 0.75A

Température d'opération:-40 ℃ à + 70 ℃

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température d'opération:-40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33032PF
Caractéristiques d'interface
FixePOrt	1 100Port fibre SFP de liaison montante 0Base-X (données) 2 10/100/1000Base-TPOEPorts(Données/Puissance) 2 ports d'alimentation CC V , V-redondants (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-2 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique Gigabit, par défaut, ne comprend pas de module optique (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3Ab1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transfert	Stocker et faire en avant (Pleine vitesse de fil)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octets	4.46Mpps
MAC	2K
Mémoire tampon	2M
JumboFRamé	9.2K
LED Indicateur	Puissance: PWR(GRéen),Réseau: Lien (YEllow),PoE: PoE (GRéen)
PoE et alimentation électrique
POEPort	Port 1-2
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <5W, pleine charge af<30W, à <60W
Tension d'entrée/Interface	DC48-57V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif 48V/36W ou 48V/60W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+75°C,5%~90% HR Sans condensation
Temp de stockage/humidité	-40~+85 °C,5%~95% HR Sans condensation
Dimension(L * W * H)	11910030mm
Poids net/brut	0.4Kg/0.5Kg

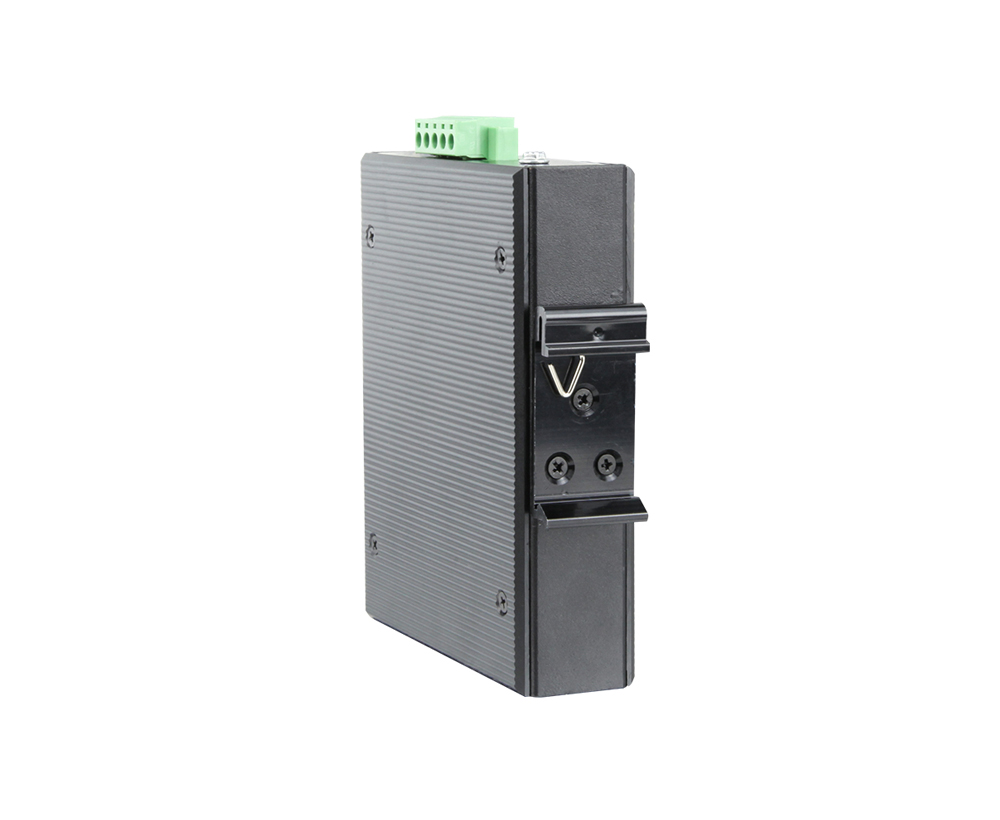

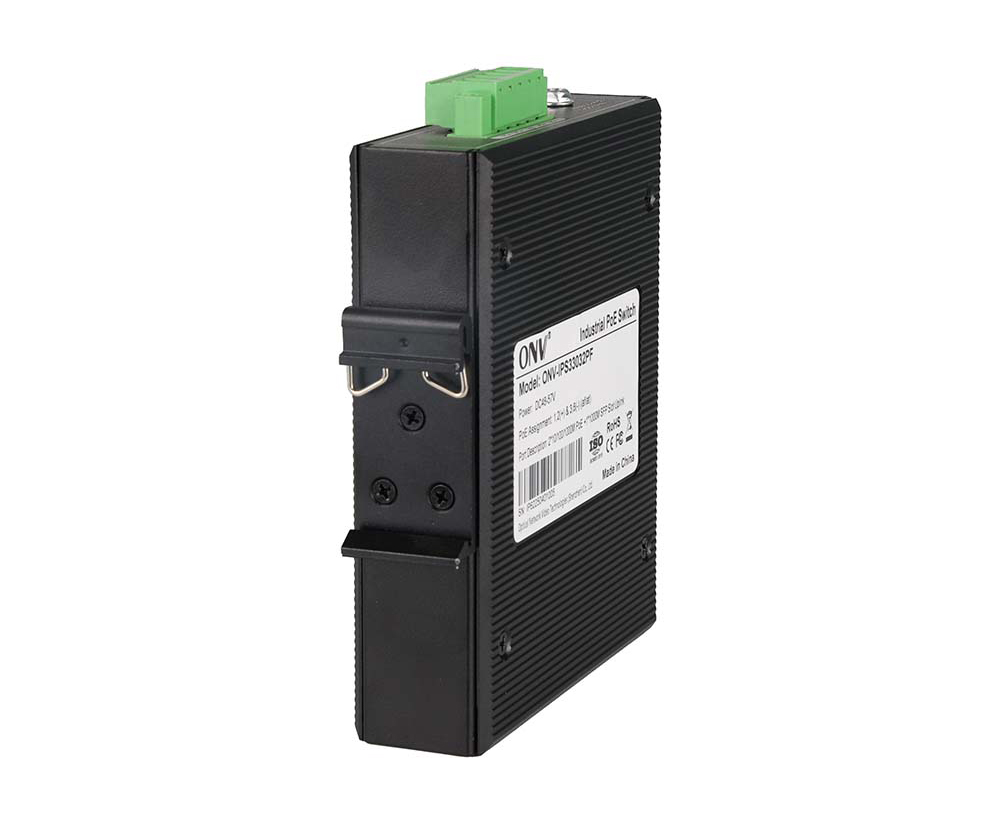

Installation	Bureau, 35mmDINRAil
