Commutateur industriel de PoE de port du gigabit 4-Commutateur PoE industriel

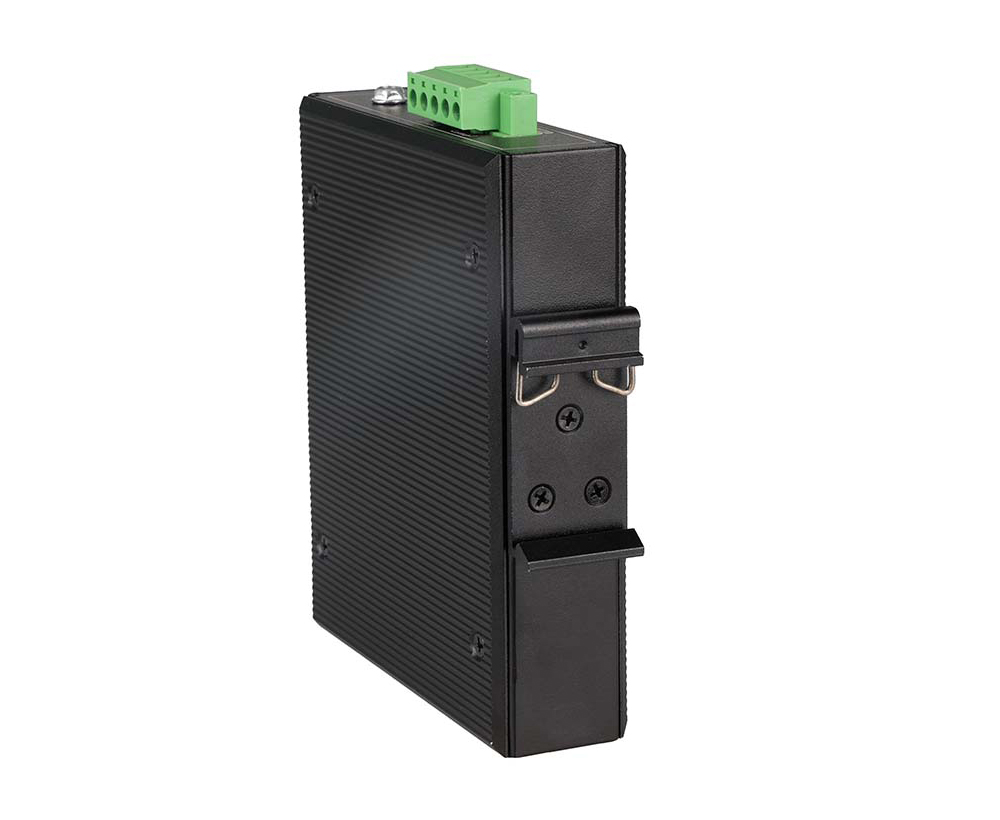

Commutateur industriel de PoE de port du gigabit 4

Modèle： ONV-IPS33042PF

Commutateur industriel Unmanaged de fibre de PoE avec les ports de fibre de SFP de liaison montante de 2*1000M et les ports RJ45 de 2*10/100/1000M. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

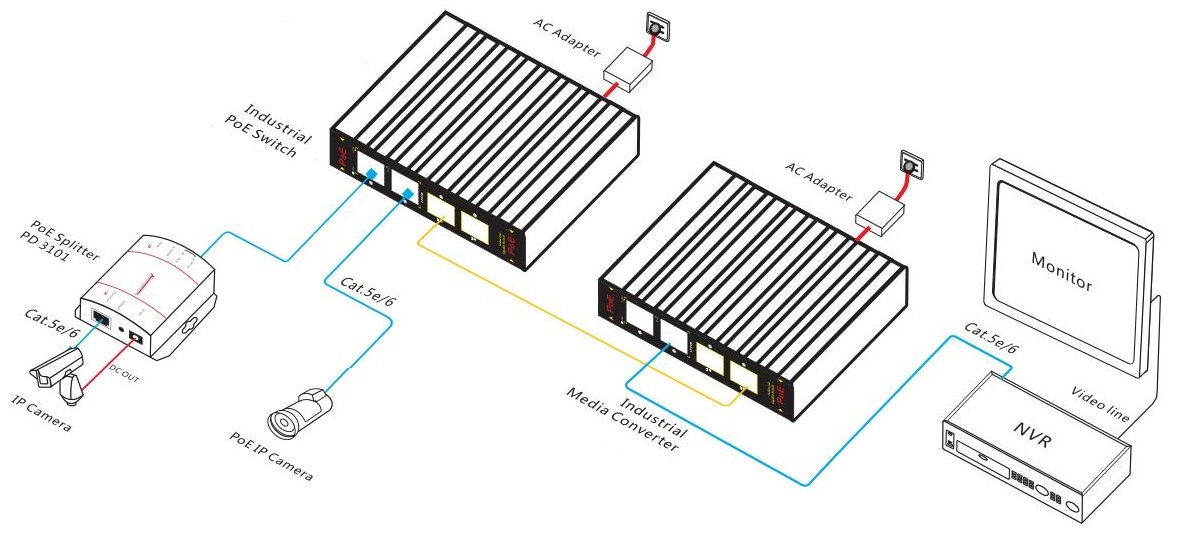

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33042PF est un commutateur de fibre PoE industriel Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 2*10/100/1000M et de ports fibre SFP de liaison montante 2*1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.

SUpportGigabitRJ45PortEt SFP fibre pOrtCombinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports RJ45 2*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Le système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Consommation de puissance faible,AAlliage luminumineLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	RecommandéPOwerSUppply
ONV-IPS33042PF	Commutateur de fibre PoE industriel non géré avec ports fibre SFP de liaison montante 21000M et 2 ports RJ452 10/100/1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	36W/60W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 4 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	Module optique SFP industriel, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN 36W Alimentation industrielle

GWS-DP36-48

Rail DIN 36W ensemble unique d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A

Tension de sortie: DC48V, 0.75A

Température d'opération: -40 ℃ à + 70 ℃

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33032PF	Commutateur de fibre PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et port fibre SFP de liaison montante 1*1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PFG	Commutateur de fibre PoE industriel non géré avec ports RJ45 510/100/1000M et port fibre SFP de liaison montante 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33108PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33042PF
Caractéristiques d'interface
Interface	Ports de fibre SFP 2 * 1000Base-X (données) 2*10/100/1000Base-T PoE ports (données/puissance) 2 ensemble V, puissance CC V-redondantePort(Terminal Phoenix industriel 5P)
Port Ethernet	Port 1-2 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm /0-40km,1550nm /0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode d'expédition	Stocker et avancer (pleine vitesse de fil)
Commutation Capacité	12Gbps (non bloquant)
Expédition Taux @ 64 octet	5.95Mpps
MAC	2K
Mémoire tampon	2M
JumboFRamé	9.2K
LEDIndicateur	Puissance: PWR (vert), Réseau: Lien, Lien/Acte (jaune), PoE: PoE (vert)
PoE et alimentation électrique
POE Port	Port 1-2
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <4W, pleine charge af<30W, à <60W
Tension d'entrée/Interface	DC48-57V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, alimentation industrielle 48V/36W ou 48V/60W facultative
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% HR Sans condensation
Temp de stockage/humidité	-40~+85 °C,5%~95% HR Sans condensation
Dimension	11910030mm
Poids net/brut	0.4kg/ 0.5kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
