Commutateur PoE industriel Gigabit 10 ports-Commutateur PoE industriel

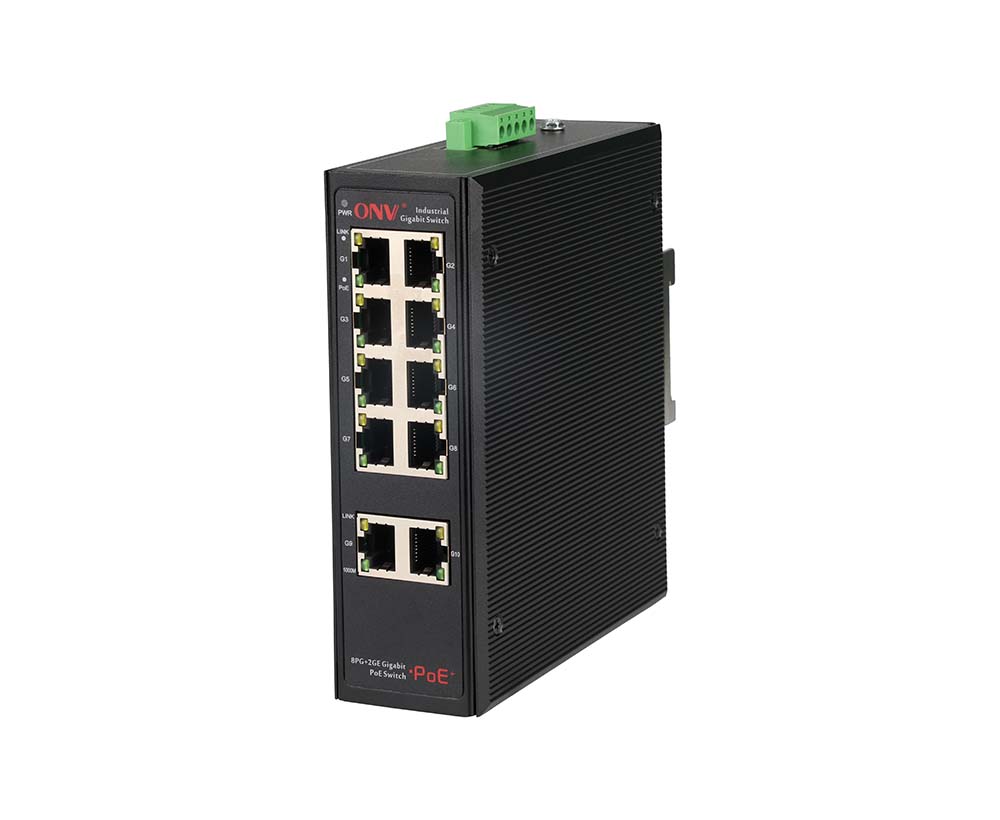

Commutateur PoE industriel Gigabit 10 ports

Modèle： ONV-IPS33108P

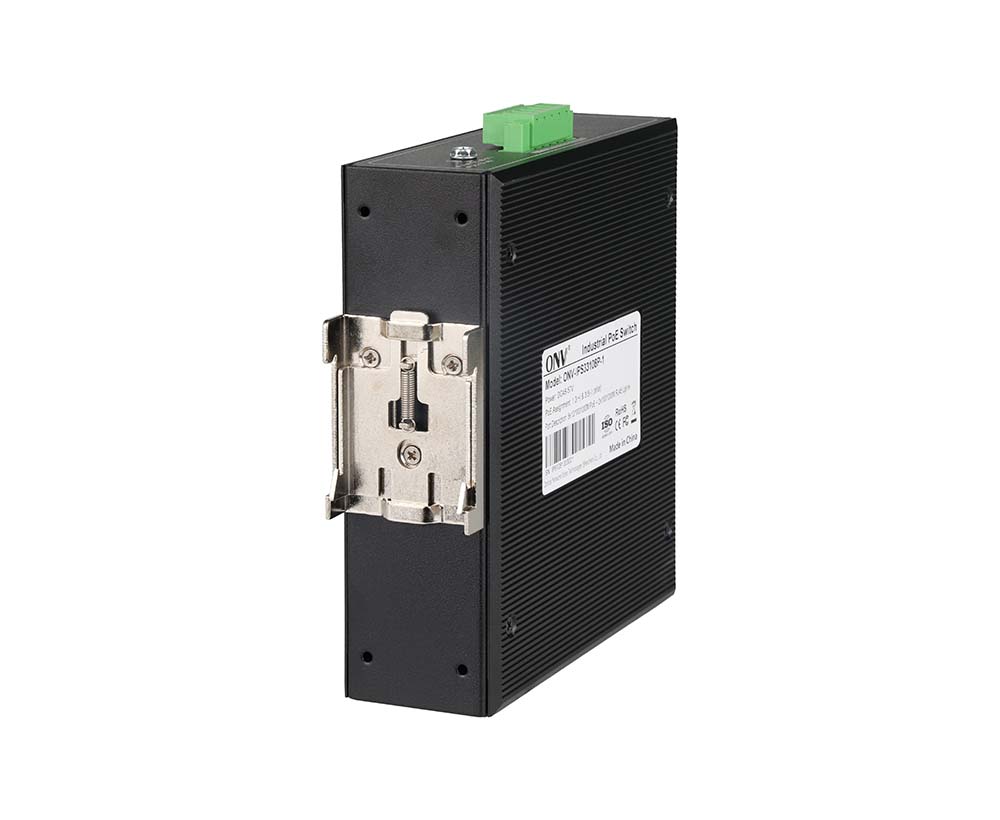

Commutateur PoE industriel non géré avec ports RJ45 10*10/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

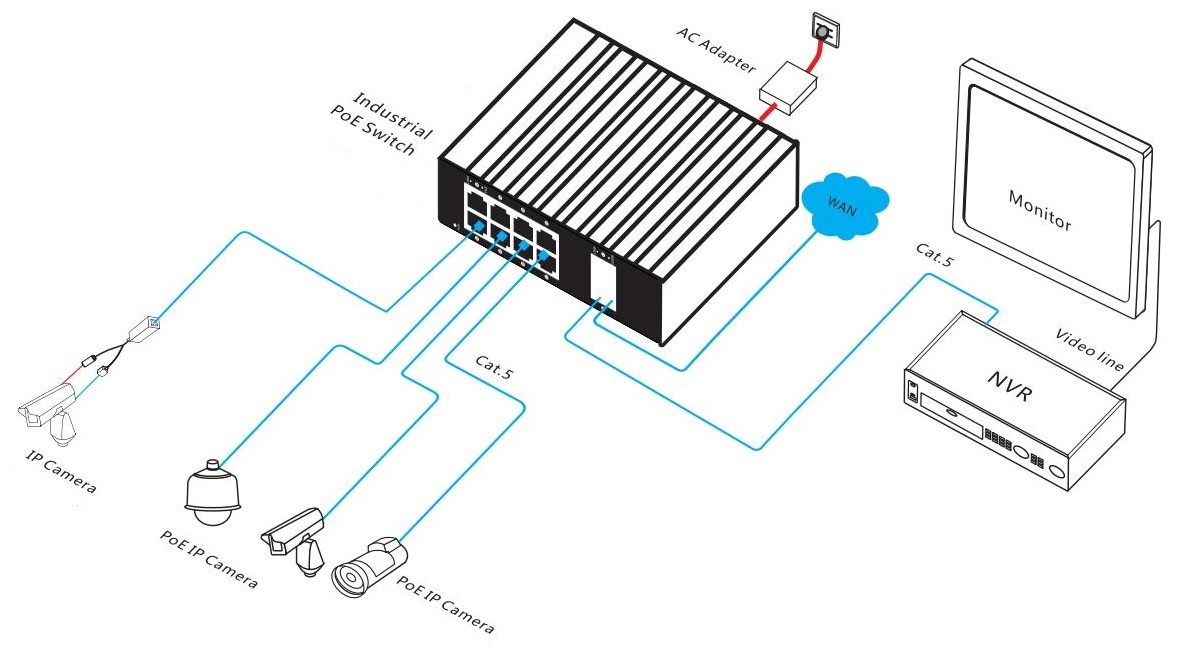

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33108PEst unGCommutateur PoE industriel igabit développé indépendamment par ONV. Il a10* 10/100/1000Base-T adaptatifPorts RJ45. Port 1-8Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Transfert de vitesse de fil Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

SUpportGIgabitRJ45Ports,Connexion haute vitesse et haute bande passante pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

8* Les ports RJ45 10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Le système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR,Lien, EtPoE.

Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer un fonctionnement stable de l'interrupteur.

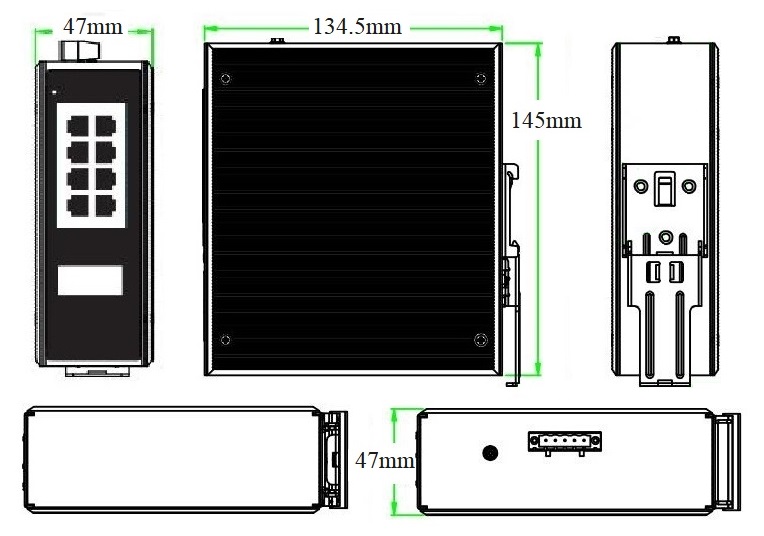

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	RecommandéPOwerSUppply
ONV-IPS33108P	Commutateur PoE industriel non géré avec 10*10/100/1000M RJ45ports. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	120W/240W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 10 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit	Modèle	Description	Unité
Adaptateur de puissance de bureau 130W	GWS-AP130-52	Ensemble unique d'adaptateur de puissance de sortie 130W de bureau Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC52V, 2.5A Température d'opération: -20 ℃ à 65 ℃	PC
Adaptateur de puissance de bureau 250W	GWS-AP250-52	Ensemble unique d'adaptateur de puissance de sortie 250W de bureau Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.5A Tension de sortie: DC52V, 4.8A Température d'opération: -20 ℃ à 65 ℃	PC
120W DIN Rail Alimentation industrielle	GWS-DP120-48	Rail DIN 120W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A La température d'opération: -40 ℃ à 70 ℃	PC
240W DIN Rail Alimentation industrielle	GWS-DP240-48	Rail DIN 240W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A Tension de sortie: DC48V, 5.0A Température d'opération: -40 ℃ à + 70 ℃	PC

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33064P	Commutateur PoE industriel non géré avec 6 ports RJ456 * 10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PFG	PoE industriel non géréFibreCommutateur avec 510/100/1000M RJ45 ports et 11000M port fibre montante SFP. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PF	PoE industriel non géréFibreCommutateur avec 410/100/1000M RJ45 ports et 21000M ports fibre montante SFP. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33108PF	PoE industriel non géréFibreInterrupteur avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33128PF	PoE industriel non géréFibreInterrupteur avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33108P
Caractéristiques d'interface
Port fixe	810/100/1000Base-T PoE ports (données/puissance) 210/100/1000Base-T ports RJ45 de liaison montante (données) Port d'alimentation CC 2 set V , V-redondant (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-10 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode d'expédition	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	20Gbps (non-blocage)
Taux de transmission @ 64 octet	14,88 Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert), Taux: 1000M (vert)
PoE & Alimentation électrique
Port PoE	Port 1-8
Pin d'alimentation électrique	3/6 (-) 1/2 (+)
Puissance PoE Max à port unique	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <8W, pleine charge af<120W, à <240W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/120W ou 48V/240W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% RH ne se condensant pas
Dimension (L * W * H)	145134.547mm
Poids net/brut	0,9 kg/1,1 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation humide): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
MEchanicalPRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
