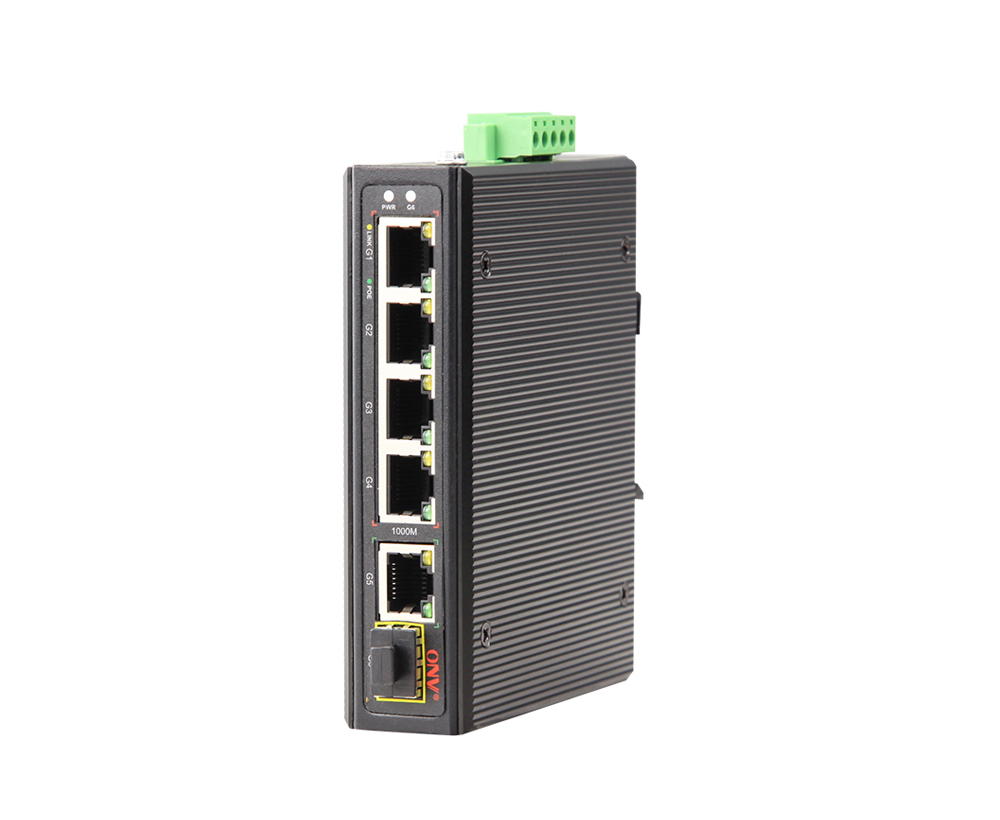

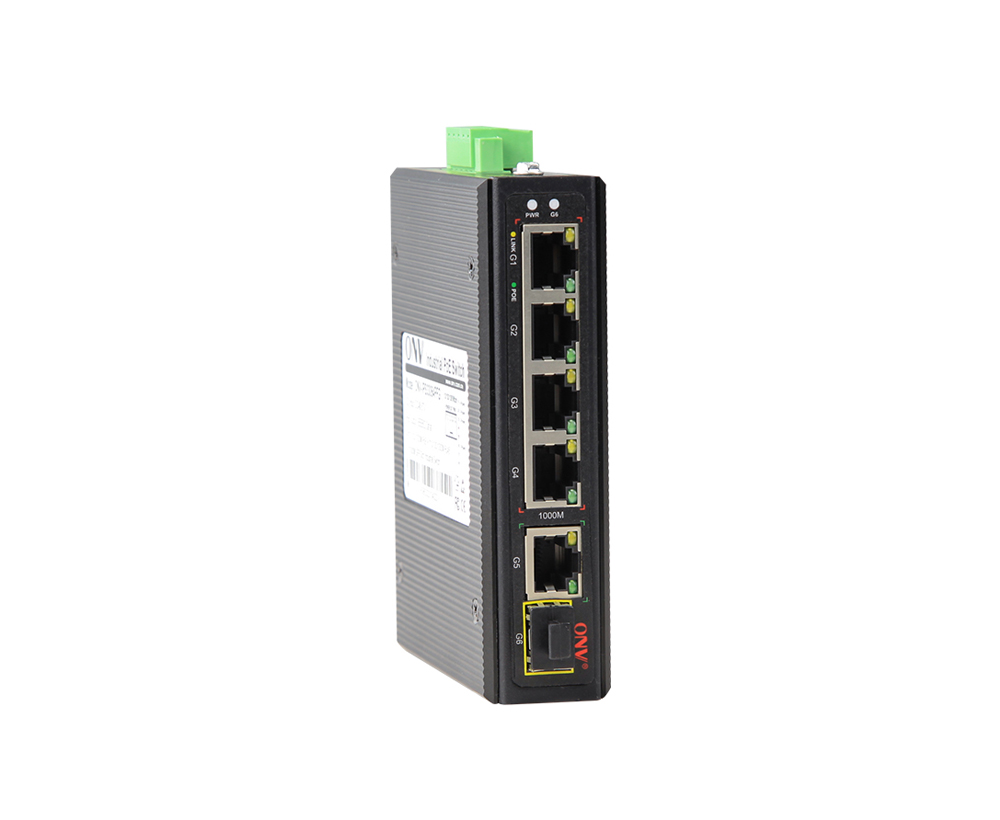

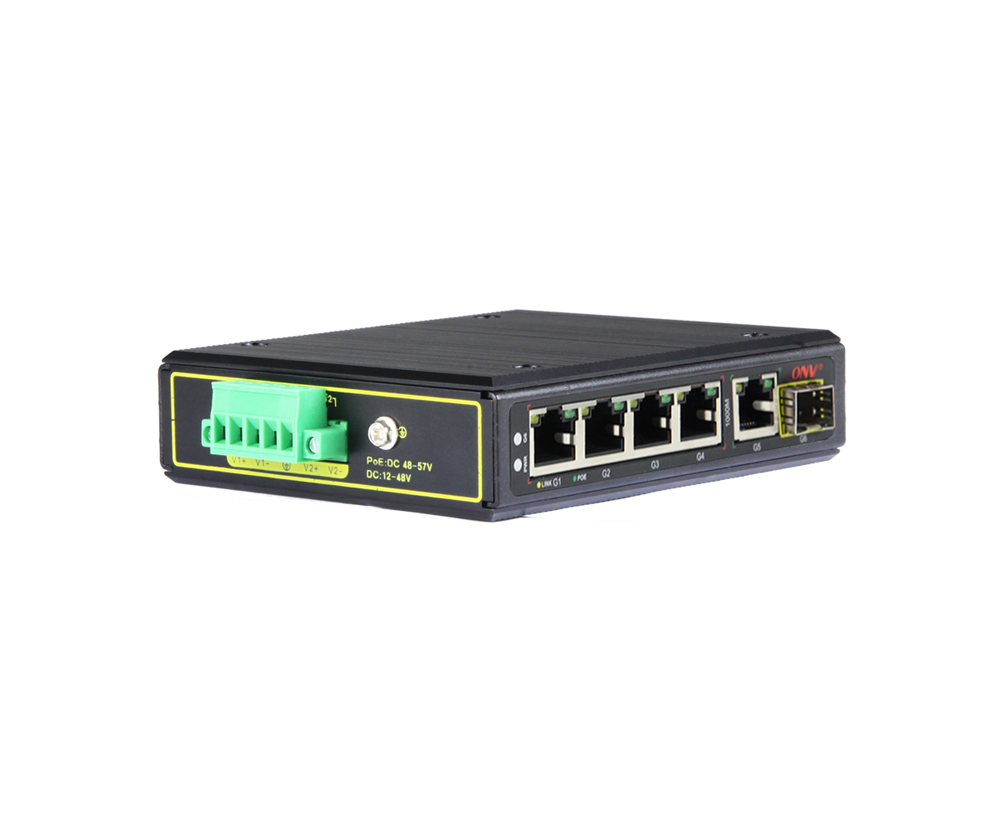

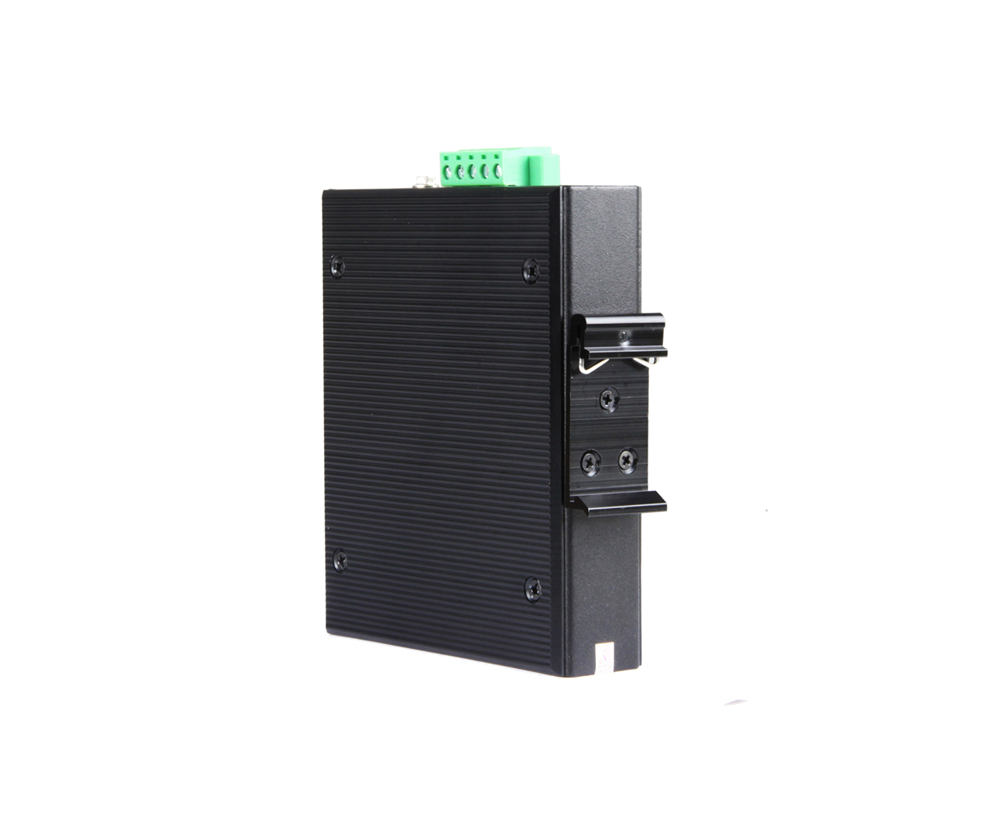

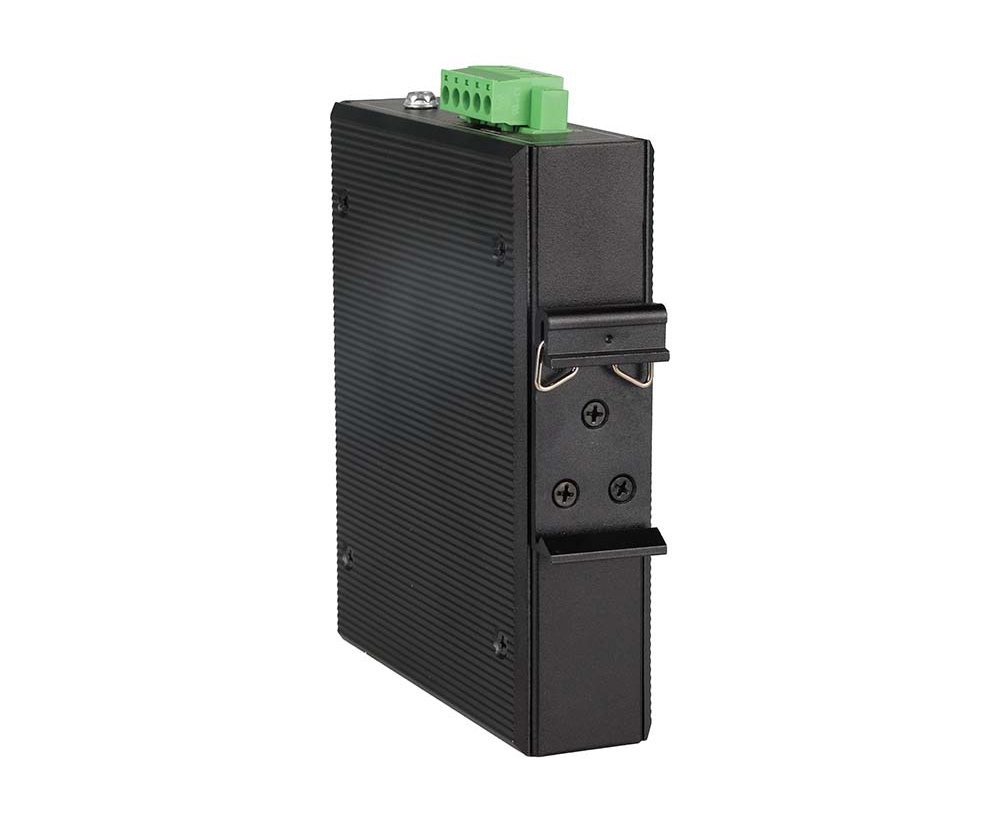

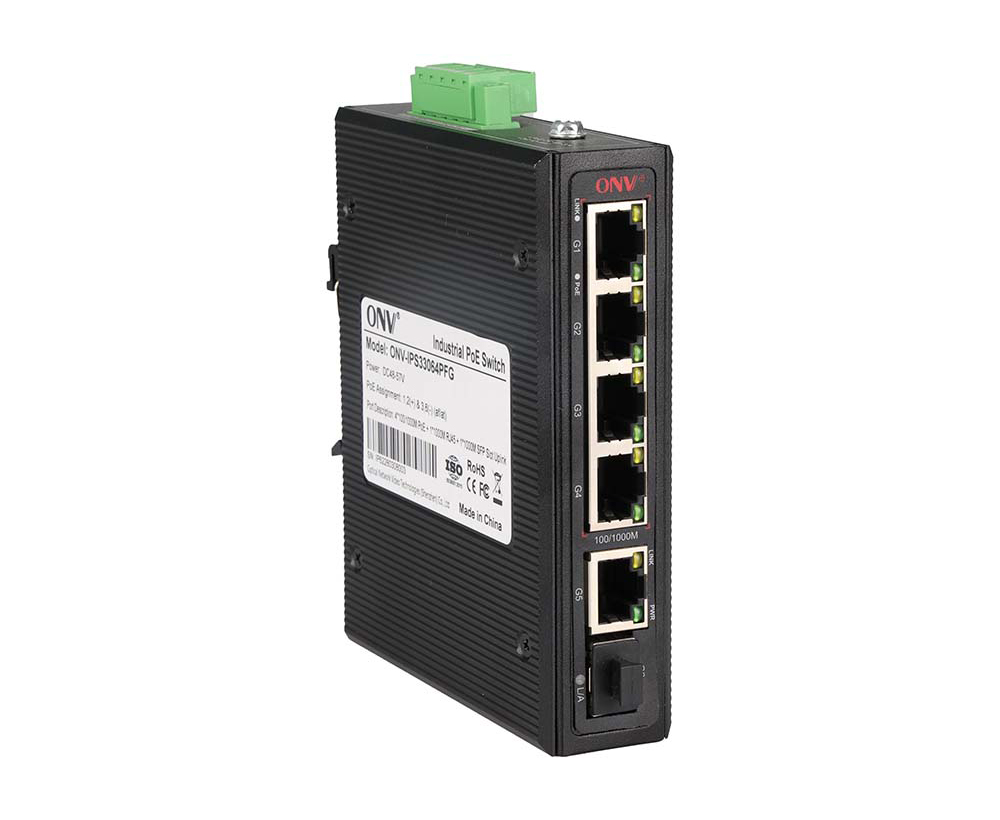

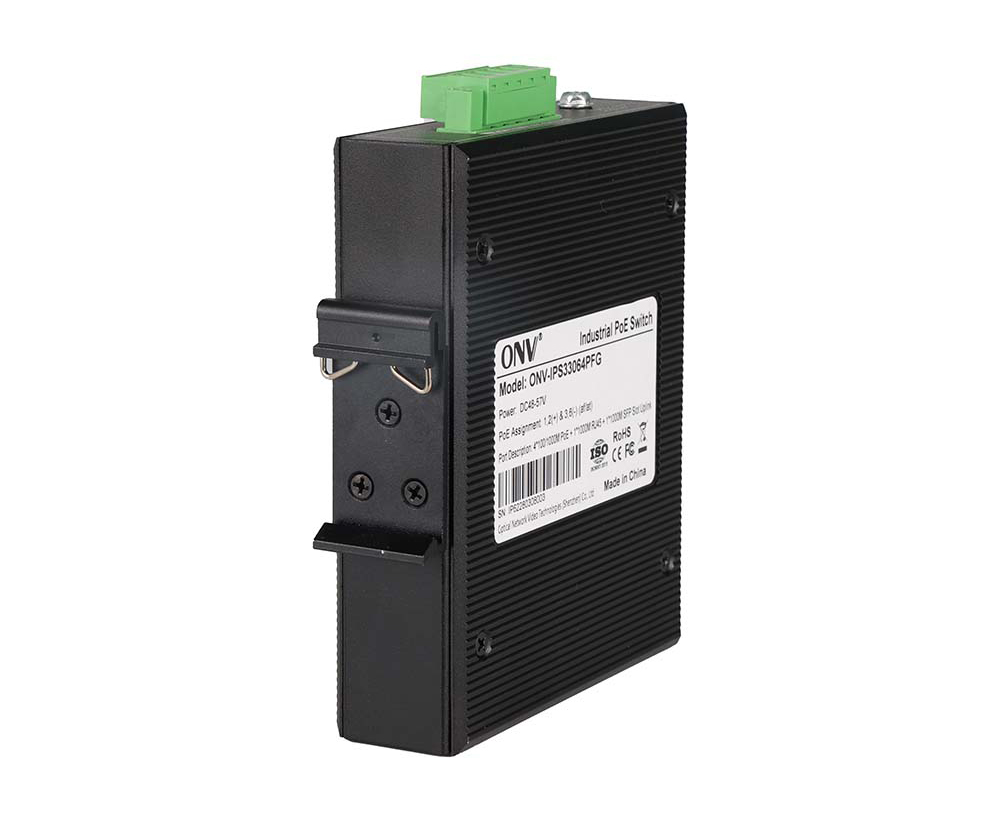

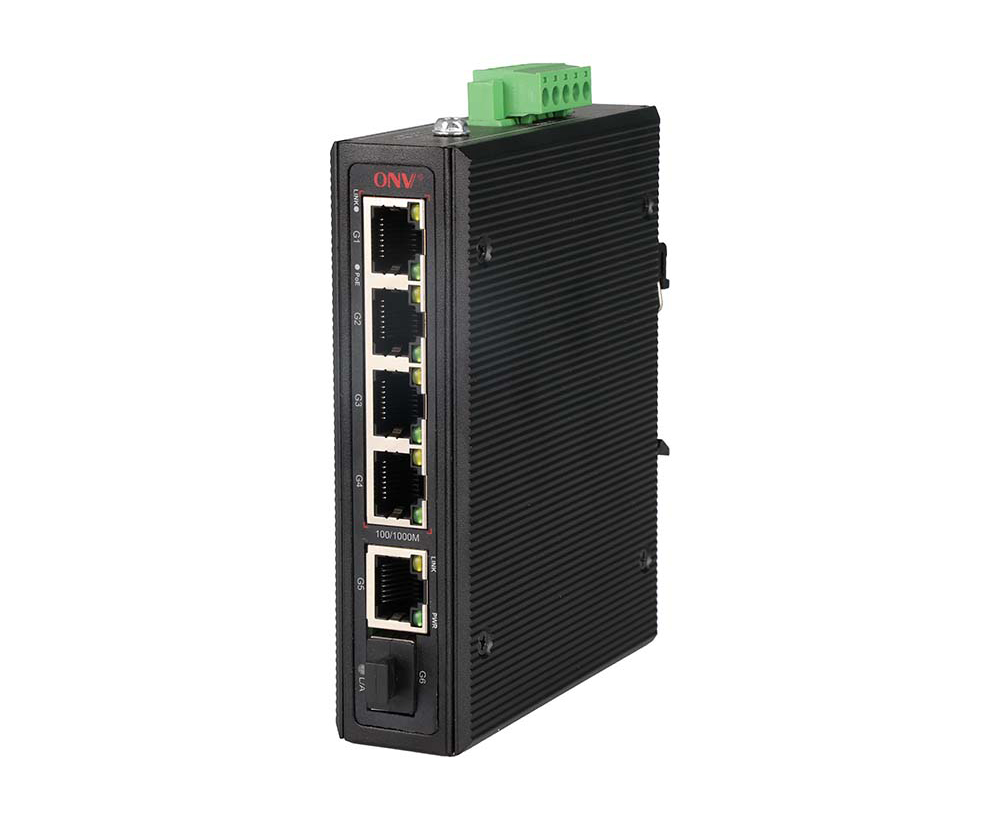

Commutateur PoE industriel à 6 ports Gigabit

Modèle： ONV-IPS33064PFG

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 5*10/100/1000M et le port de fibre de SFP de liaison montante de 1*1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

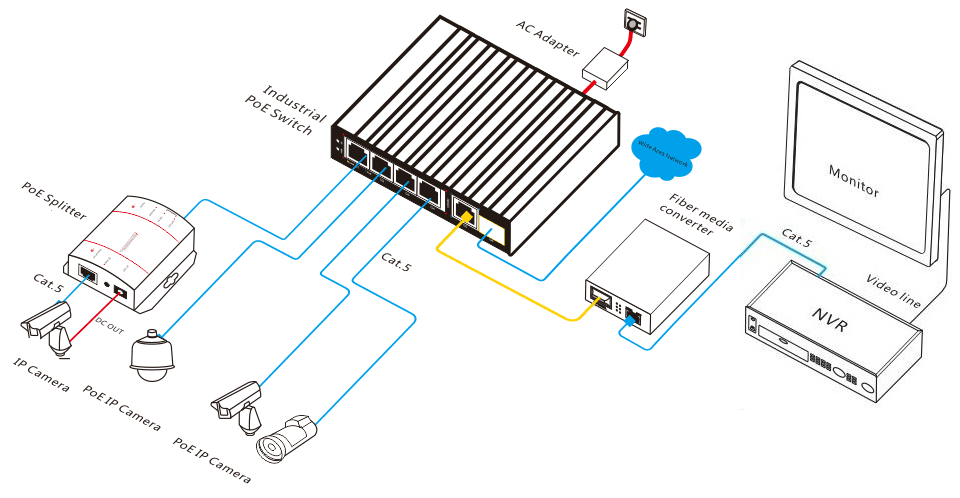

Le ONV-IPS33064PFGEst unGPoE industriel d'igabitFibreCommutateur indépendamment développé par ONV. Il a510/100/1000Base-TAdaptatifPorts RJ45 et1* 1000Base-XPort de fibre de SFP de liaison montante. Port 1-4Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les dispositifs de réception de puissance qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres périphériques terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et l'énergie verte pour construire un réseau de communication économique, efficace, stable et fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez les ports du gigabit RJ45 et le port de fibre de SFP et la combinaison du port RJ45, connexion ultra-rapide d'ultra-largeur de bande, pour répondre aux besoins de mise en réseau de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

◇Le système prioritaire pour le port PoE alimentera d'abord le port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Faible consommation d'énergie,AAlliage de luminumLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

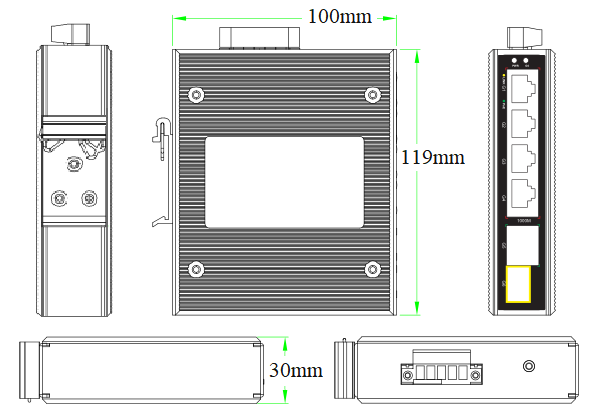

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	RecommandéPOwerSUpply
ONV-IPS33064PFG	PoE industriel non géréCommutez avec les ports RJ45 de 510/100/1000M et le port de fibre de SFP de liaison montante de 11000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	60W/120W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 6 ports	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 60W DIN

GWS-DP60-48

Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33064PFG
Caractéristiques de l'interface
FixePORT	1 10Port de fibre de la liaison montante 00Base-X SFP (données) 110/100/100Port de la liaison montante 0Base-T RJ45 (données) 4 *10/100/1000Base-TPOEPorts(Données/ Puissance) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P)
Port Ethernet	Le port 1-4 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm /0-40km,1550nm /0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3Ab1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	12Gbps(Non bloquant)
MAC	2K
Mémoire tampon	2M
JUmboFRames	9.2K
LEDIndicateur	Puissance: PWR (GReen (Reen),Réseau:Lien(En)YEllow),PoE: PoE (PoE)GReen (Reen), Port de fibre: 6(En)GReen (Reen)
PoE & Alimentation électrique
POEPort	Port 1-4
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<5W,Chargement completAf <60W, à <120W
Tension d'entrée/interface	DC48-57V, 5Terminal industriel de P Phoenix, protection anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/60W ou 48V/120W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% HR sans condensation
Temp/humidité de stockage	-40~+85 °C,5%~95% HR sans condensation
Dimension	11910030mm
Poids net/brut	0.4Kg/0.5Kg
Installation	Bureau, 35mmDINRAIL
