Commutateur PoE industriel Gigabit 12 ports

Modèle： ONV-IPS33128PF

Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 10*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33128PF est unGCommutateur industriel de fibre de PoE d'igabit indépendamment développé par ONV. Il a10* Ports RJ45 10/100/1000Base-T adaptatifs et liaison montante SFP de 2 * 1000Base-XFibrePorts. Port 1-8Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les dispositifs de réception de puissance qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres périphériques terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et l'énergie verte pour construire un réseau de communication économique, efficace, stable et fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SUpportGigabit RJ45PortEtPort de fber de la liaison montante SFPCombinaison, qui permet aux utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le système prioritaire pour le port PoE alimentera d'abord le port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,Et le PoE.

◇Faible consommation d'énergie, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

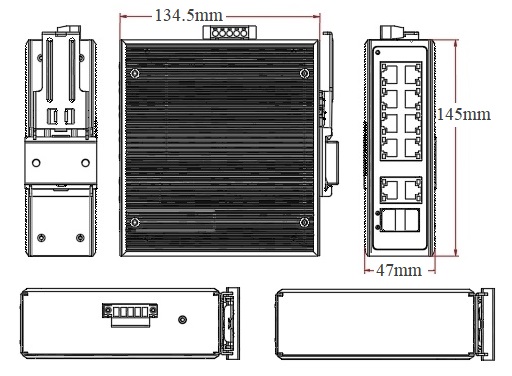

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33128PF	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 1010/100/1000M et les ports de fibre de SFP de liaison montante de 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 12 ports	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOPtiqueModule	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33032PF	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 210/100/1000M et le port de fibre de la liaison montante SFP de 11000M. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-IPS33042PF	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 210/100/1000M et les ports de fibre de SFP de liaison montante de 21000M. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-Référence: IPS33064PF	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 410/100/1000M et les ports de fibre de la liaison montante SFP de 21000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-Référence: IPS33108PF	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33128PF
Caractéristiques de l'interface
FixePORT	2 10Ports de fibre de la liaison montante 00Base-X SFP (données) 210/100/100Ports de la liaison montante 0Base-T RJ45 (données) 8 *10/100/1000Base-TPOEPorts(Données/ Puissance) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P)
Port Ethernet	Le port 1-10 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	24Gbps(Non bloquant)
Expédition Taux @ 64 octet	17.86Mpps
MAC	2K
Mémoire tampon	2M
JUmboFRames	9.2K
LEDIndicateur	Puissance: PWR (GReen (Reen),Réseau:Lien,Lien/Loi (YEllow),PoE: PoE (PoE)GReen (Reen)
PoE & Alimentation électrique
POEPort	Port 1-8
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille<8W,Chargement completAf <120W, à <240W
Tension d'entrée/interface	DC48-57V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension	145134.547mm
Poids net/brut	0.9Kg/1.15Kg
Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
