Commutateur industriel de 10/100M 6-port PoE

Modèle： ONV-IPS31064P

Commutateur industriel non géré de PoE avec les ports RJ45 de 6*10/100M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

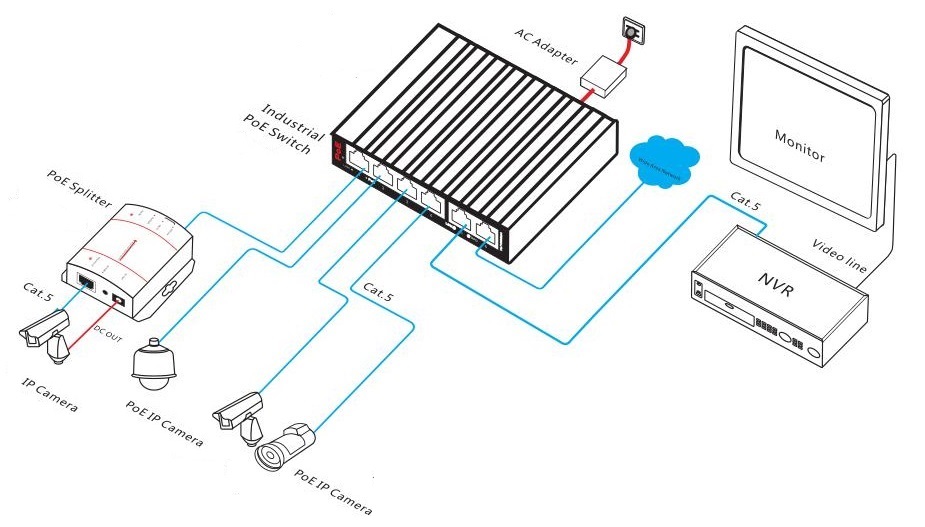

Application
Documents
Produits connexes

APERÇU

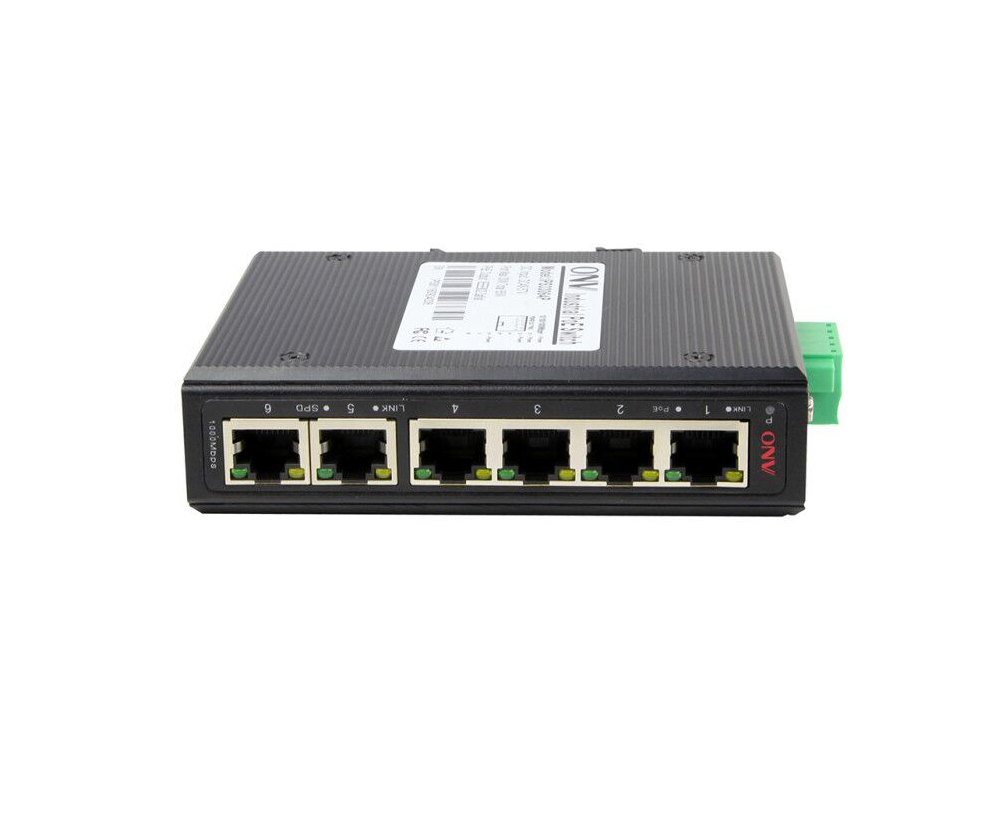

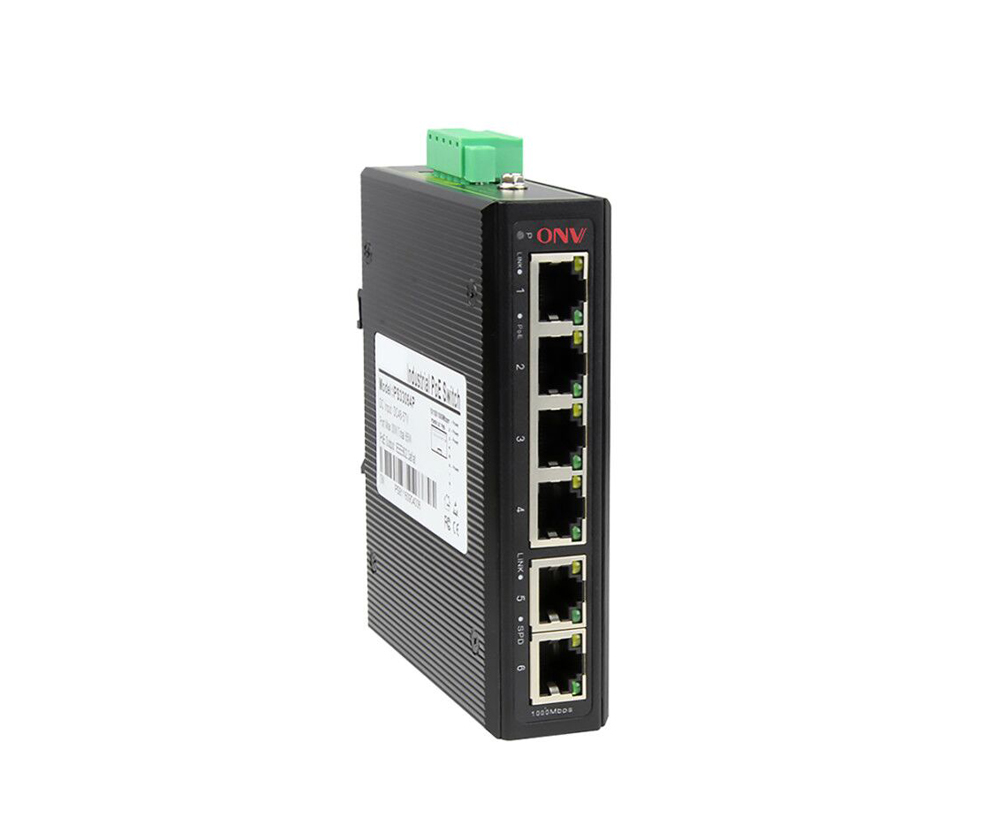

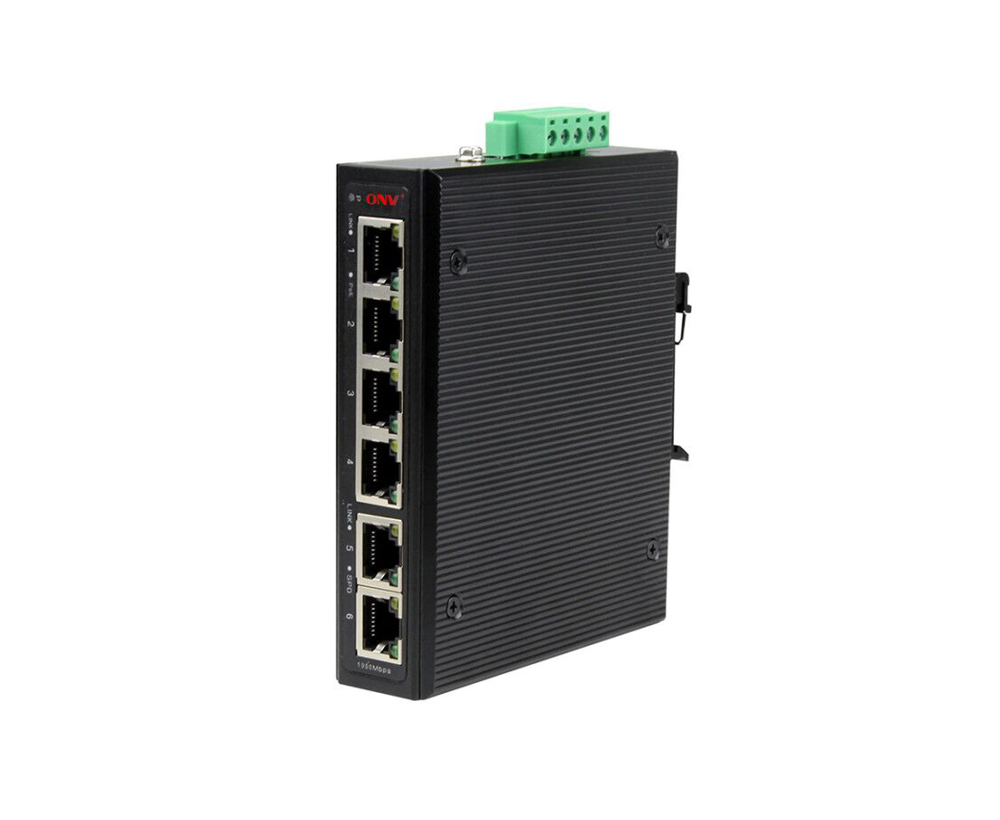

Le ONV-IPS31064P est un commutateur PoE industriel 10/100M développé indépendamment par ONV. Il a 6*10/100M adaptatif RJ45ports. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception d'énergie qui répondent à la norme et l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les capteurs AP, IP, VoIP et industriels sans fil via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie, aux mines, au pétrole et aux scènes industrielles telles que le transport maritime, la métallurgie et la construction d'énergie verte, formant un coût-efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.

SPort upport 10/100M PoE et double port RJ45Combinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

4 *Le port 10/100Base-TX RJ45 supporte l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Système prioritaire pour le port PoE, il fournira d'abord l'alimentation au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évite le surmenage de l'appareil.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Faible consommation d'énergie, boîtier en alliage d'aluminium et excellente dissipation de chaleur pour rendre le fonctionnement stable du commutateur.

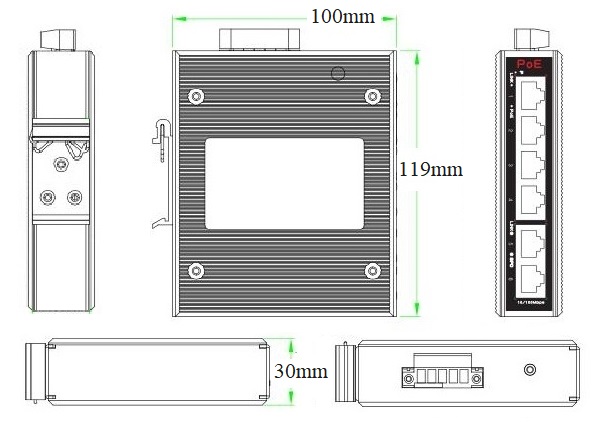

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31064P	Commutateur industriel non géré de PoE avec les ports RJ45 de 6*10/100M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	60W/120W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-port 10/100M commutateur PoE industriel	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

La température d'opération: -40 ℃ à 70 ℃

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31064P
Caractéristiques d'interface
Port fixe	210/100Base-TX ports RJ45 de liaison montante (données) Ports PoE 410/100Base-TX (données/puissance) Port d'alimentation CC 2 set V , V-redondant (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-6 peut prendre en charge la détection automatique 10/100Base-TX, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	1.6Gbps (non bloquant)
Taux de transfert @ 64 octets	0.89Mpps
MAC	2K
Mémoire tampon	768K
Cadre Jumbo	1536 octets
Indicateur LED	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert)
PoE et alimentation électrique
Port PoE	Port 1-4
Pin d'alimentation électrique	3/6 (-) 1/2(+)
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <3W, pleine charge af<60W, à <120W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/60W ou 48V/120W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	11910030mm
Poids net/brut	0.4kg /0.5kg

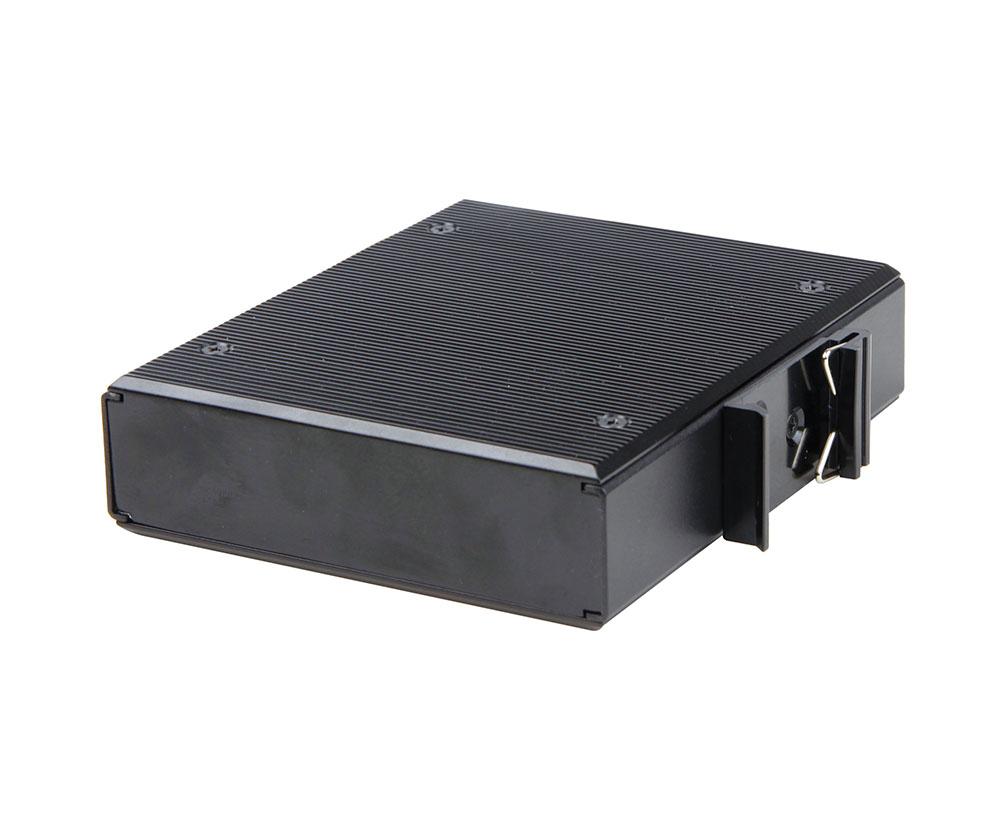

Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV; câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V,1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
