Commutateur PoE industriel à 6 ports Gigabit-Commutateur PoE industriel

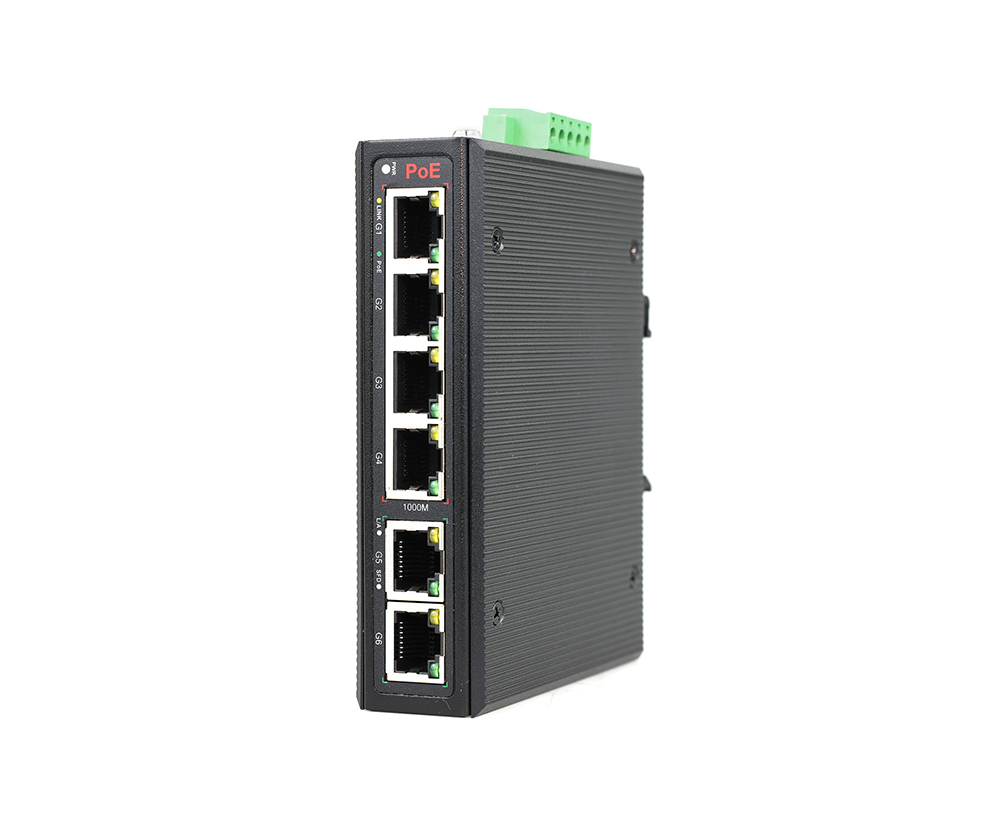

Commutateur PoE industriel à 6 ports Gigabit

Modèle： ONV-IPS33064P

Commutateur PoE industriel non géré avec ports RJ45 6*10/100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

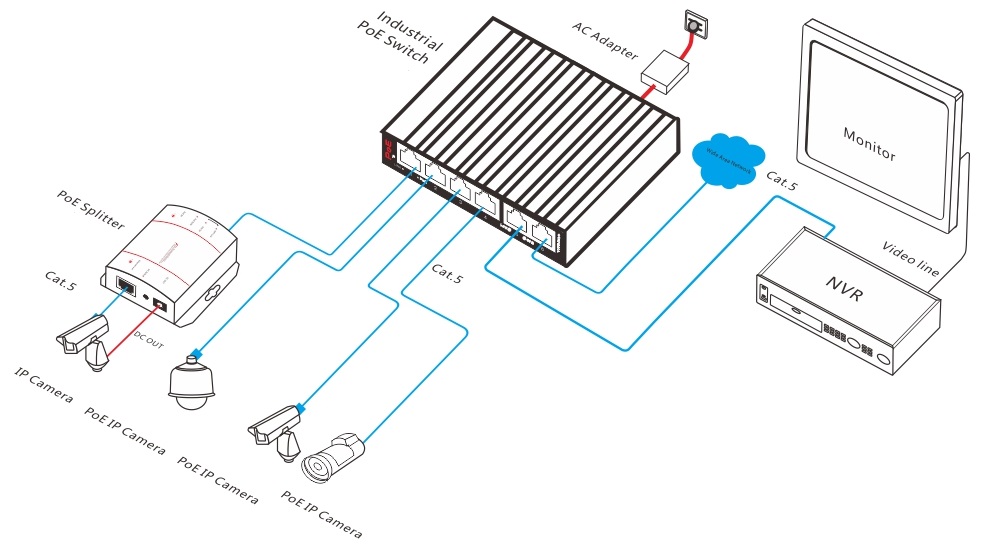

Le ONV-IPS33064P est un commutateur PoE industriel Gigabit développé indépendamment par ONV. Il dispose de 6 ports RJ45 adaptatifs 10/100/1000M. Port 1-4Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Transfert de vitesse de fil Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Prend en charge les ports Gigabit RJ45, la connexion haute vitesse et à bande passante élevée pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Le système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Consommation de puissance faible,AAlliage luminumineLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

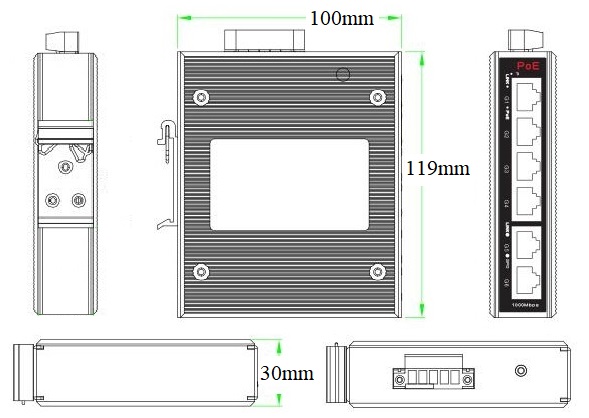

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	RecommandéPOwerSUppply
ONV-IPS33064P	Commutateur PoE industriel non géré avec 6 ports RJ456 * 10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	60W/120W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

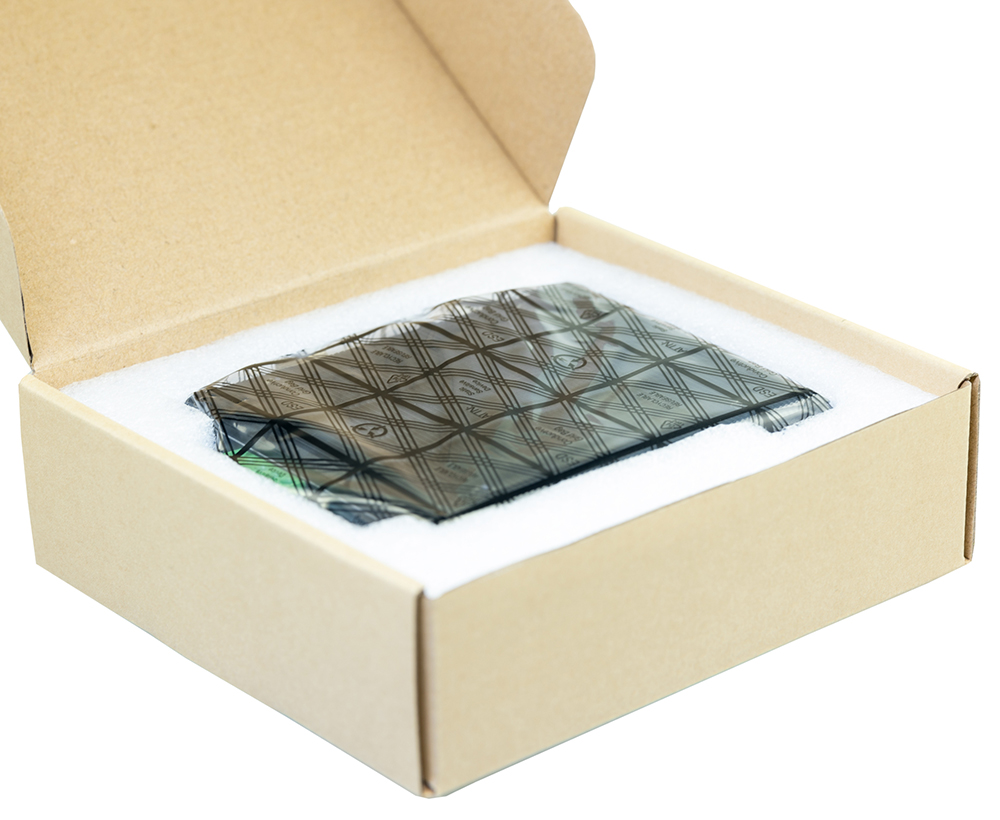

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 6 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 60W DIN

GWS-DP60-48

Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température de fonctionnement:-40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température d'opération:-40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33064PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 410/100/1000M et 21000MLiaison montanteSFPFibrePorts. Port 1-4Peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PFG	Commutateur de fibre PoE industriel non géré avec ports RJ45 510/100/1000M et 11000MLiaison montanteSFPFibrePort. Port 1-4Peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33108P	Commutateur PoE industriel non géré avec ports RJ45 10*10/100/1000M, port 1-8Peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33108PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 810/100/1000M et 21000MLiaison montanteSFPFibrePorts. Port 1-8Peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33128PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 1010/100/1000M et 21000MLiaison montanteSFPFibrePorts. Port 1-8Peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33064P
Caractéristiques d'interface
FixePOrt	410/100/1000Base-T PoE ports (données/puissance) 210/100/1000Base-T ports RJ45 de liaison montante (données) Port d'alimentation CC 2 set V , V-redondant (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-6 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802,3 10 BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3À partir de1000Base-T,IEEE 802.3x
Mode d'expédition	Store et Forward (Vitesse de fil complète)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octet	8.93Mpps
MAC	2K
Mémoire tampon	2M
JumboFRamé	9.2K
LED Indicateur	POE: PoE (vert), Vitesse: SPD (vert), Puissance: PWR (vert), Réseau: Lien (jaune)
PoE et alimentation électrique
POEPort	Port 1-4
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<5W,Pleine chargeAf <60W, à <120W

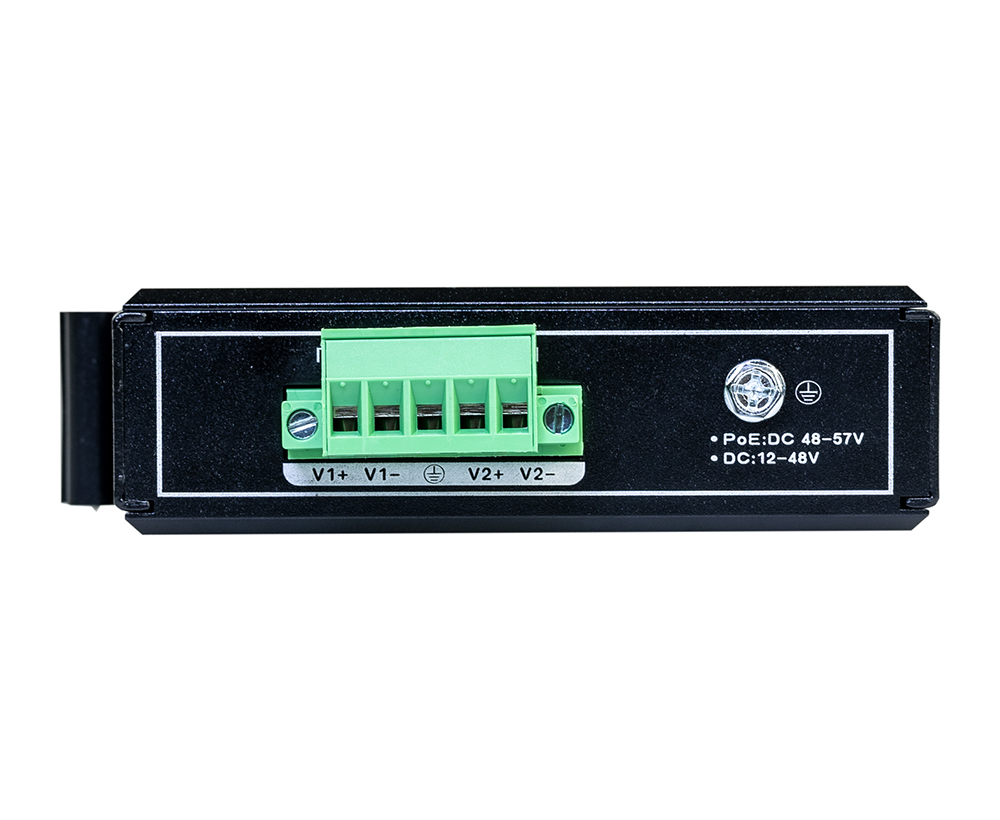

Tension d'entrée/Interface	DC48-57V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif 48V/60W ou 48V/120W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% HR Sans condensation
Temp de stockage/humidité	-40~+85 °C,5%~95% HR Sans condensation
Dimension	11910030mm
Poids net/brut	0.4Kg/0.5Kg

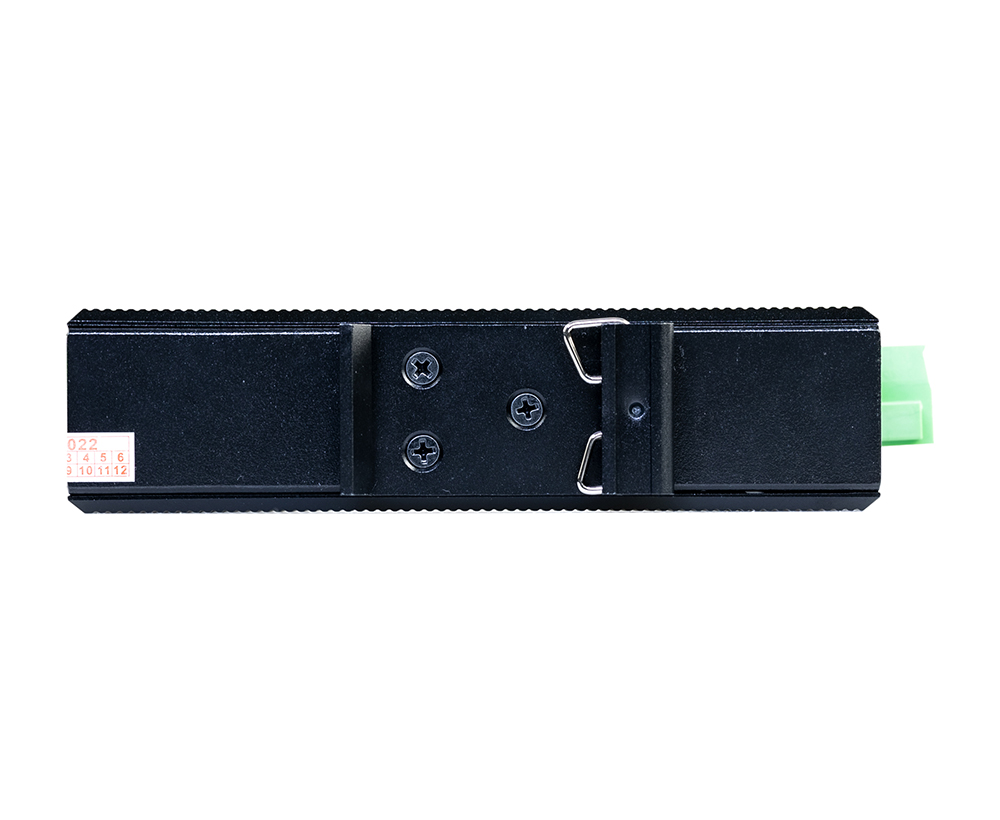

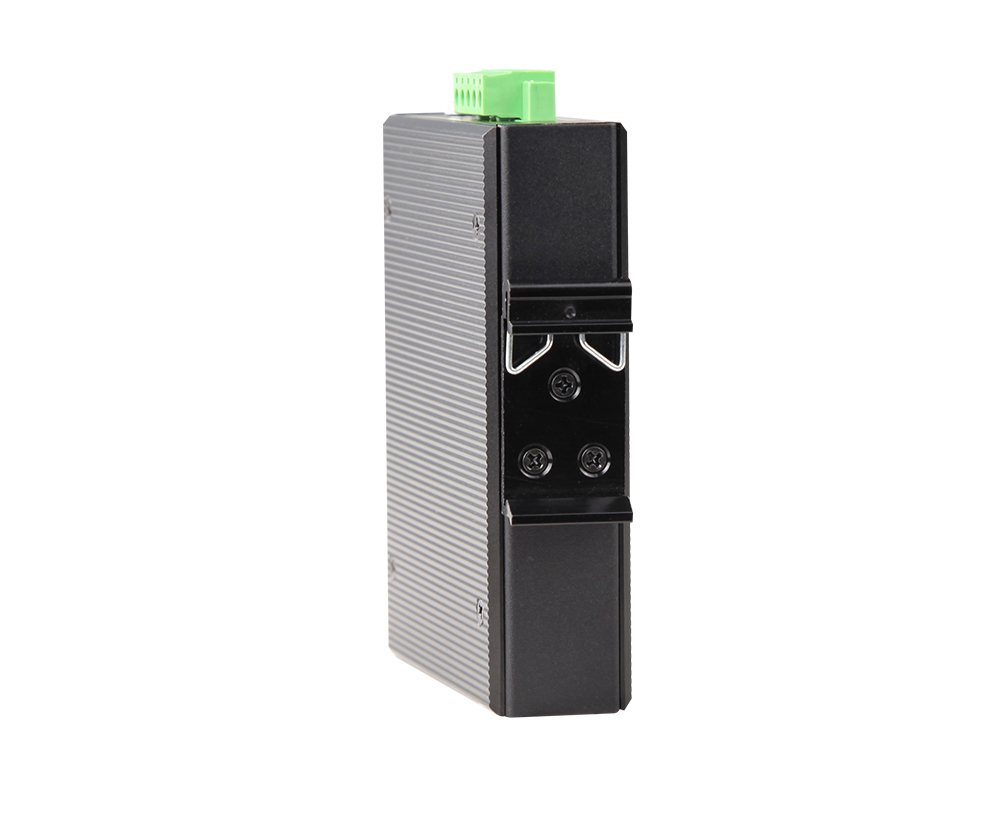

Installation	Bureau, 35mmDINRAil
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
