Commutateur PoE industriel à 6 ports Gigabit-Commutateur PoE industriel

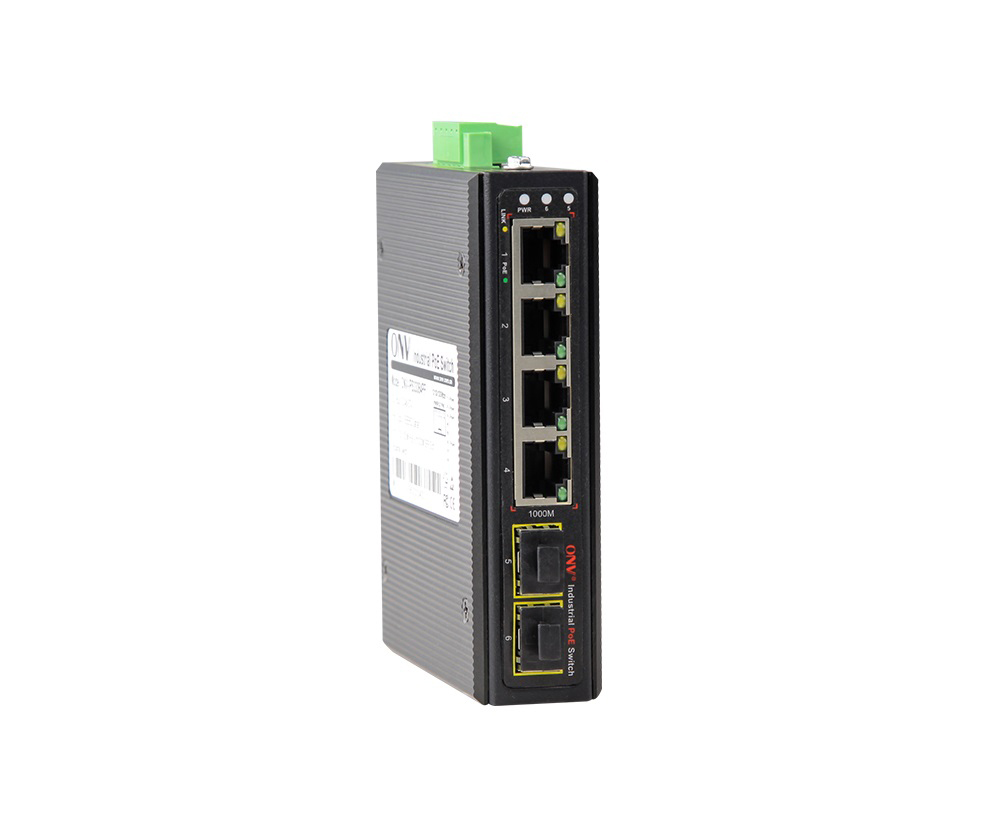

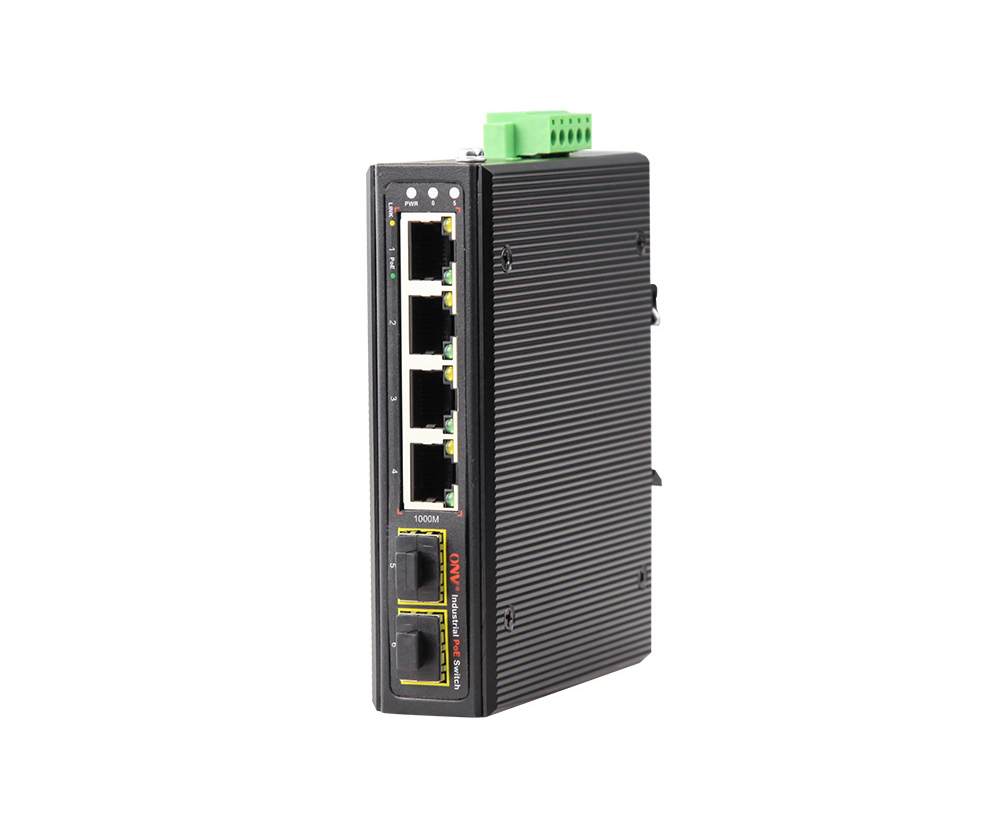

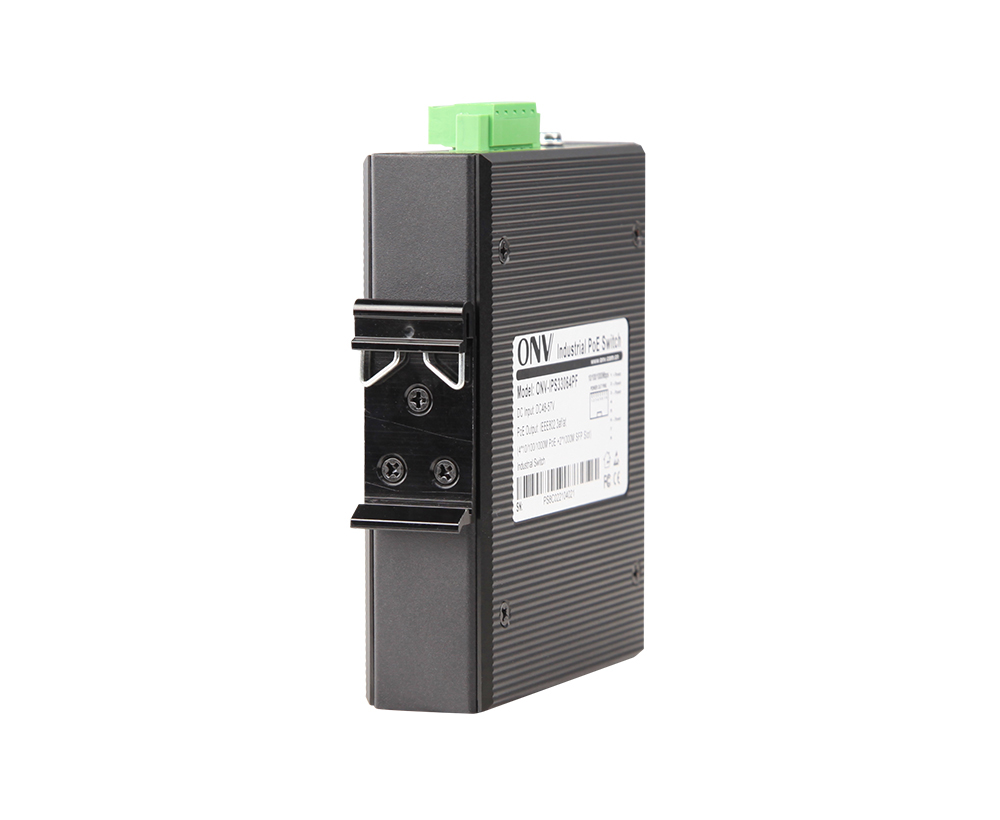

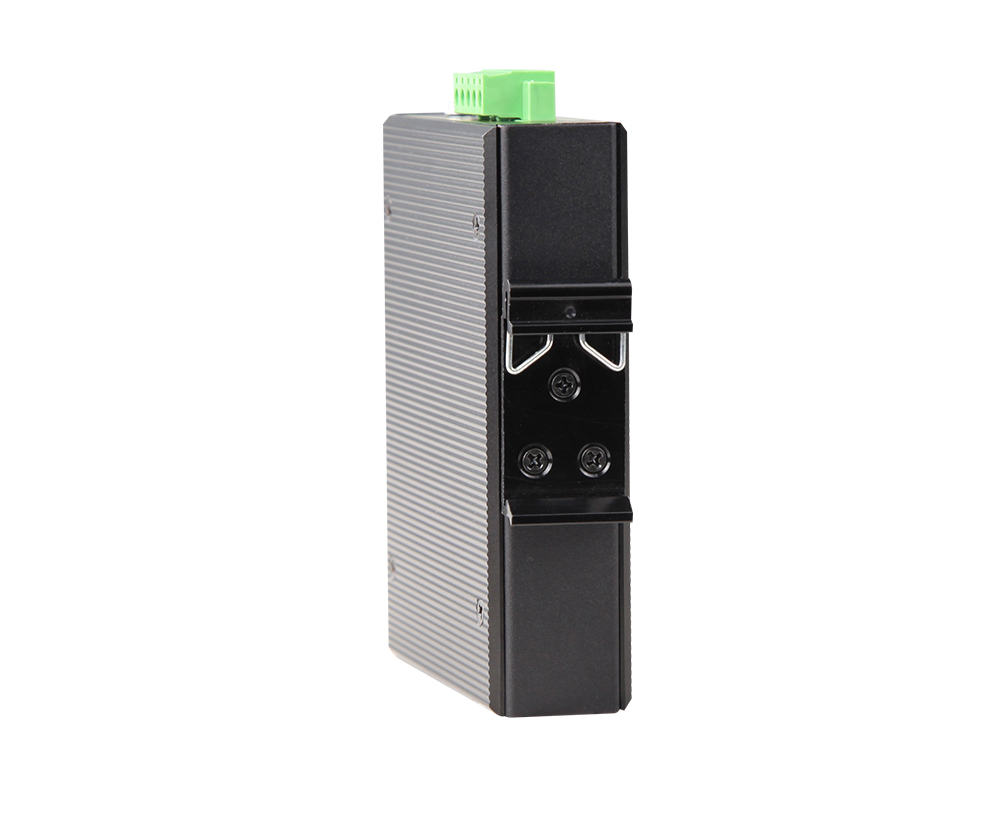

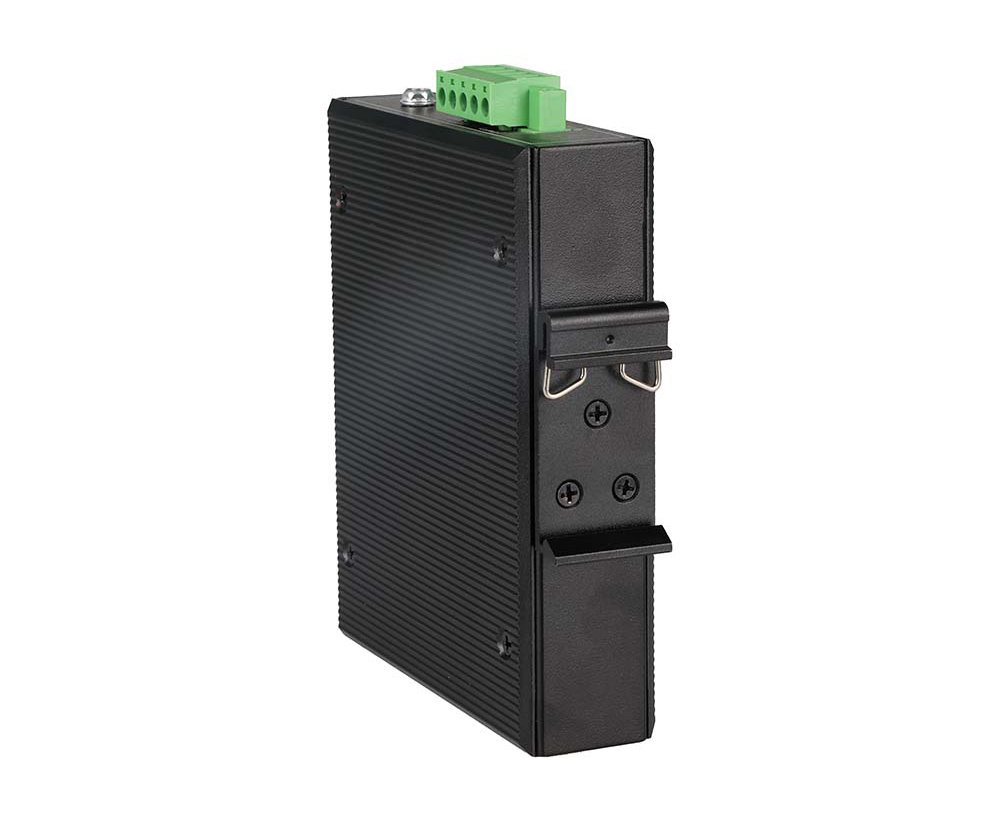

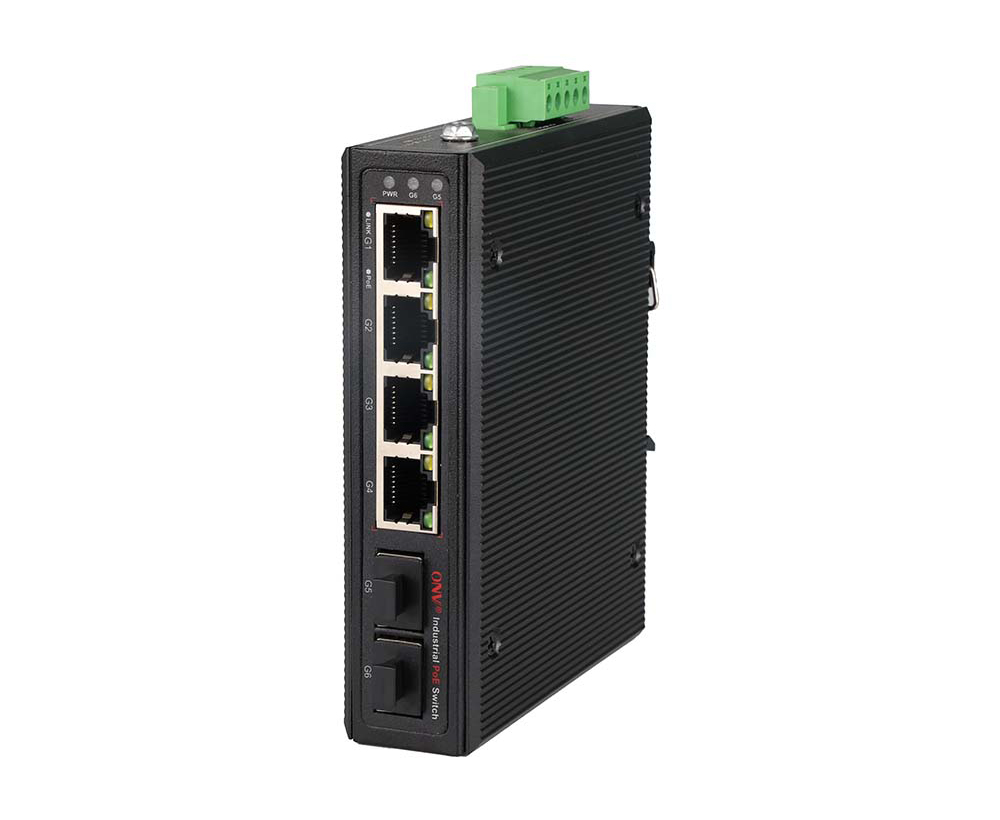

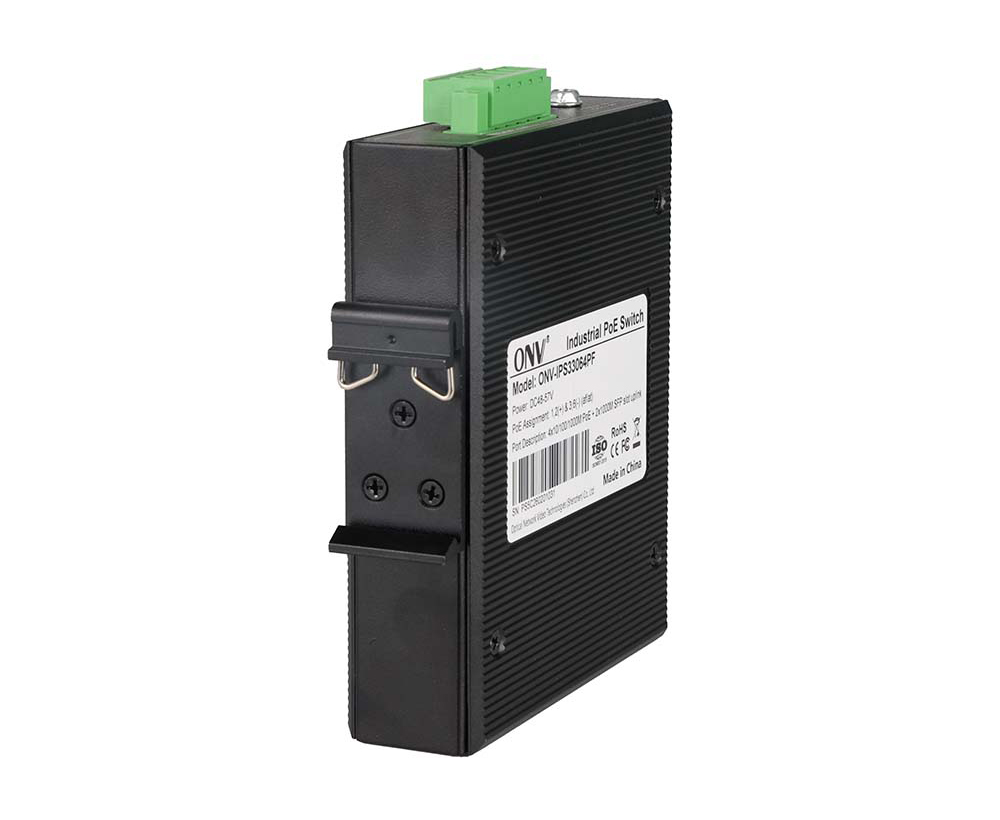

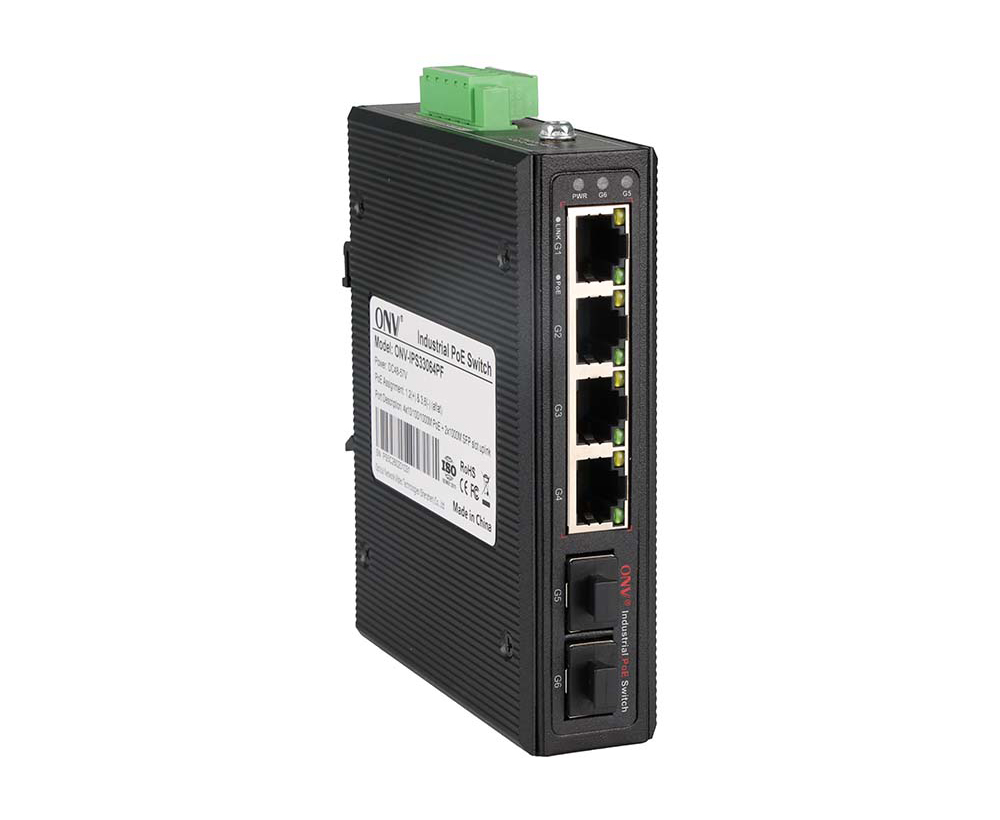

Commutateur PoE industriel à 6 ports Gigabit

Modèle： ONV-IPS33064PF

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

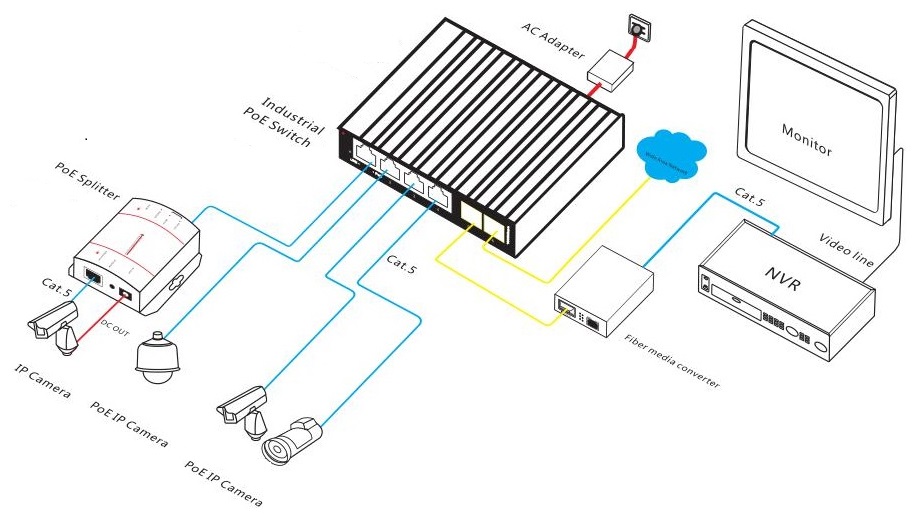

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33064PFEst unGPoE industriel d'igabitFibreCommutateur développé indépendamment par ONV. Il a4* 10/100/1000Base-TAdaptatifPorts RJ45Et 2 * 1000Base-X ports fibre SFP liaison montante. Port 1-4Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

GigabitAccès

Lors de la revueLes ports fibre SFP doubles peuvent en cascade, chaîne, compatible avec la connexion du module SFP.

Lors de la revueGIgabitPorts fibre SFP, facile à atteindre une bande passante élevée et une transmission longue distance.

IntelligentAlimentation PoE

Lors de la revueConformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Lors de la revueLes ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Lors de la revueLe système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

Lors de la revueCCC, CE, FCC, RoHS.

Lors de la revueLe panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Lors de la revueConsommation de puissance faible,AAlliage luminumineLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

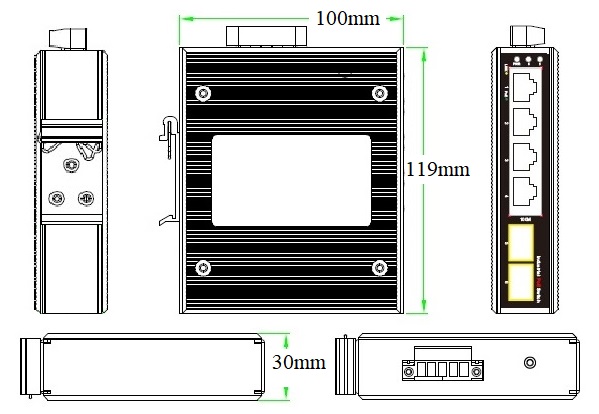

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	RecommandéPOwerSUppply
ONV-IPS33064PF	Commutateur PoE industriel non géré avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	60W/120W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-portGInterrupteur PoE industriel igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	IndustrielModule optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielModule optique SFP, 1.25G unique-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température d'opération: -40 ℃ à + 70 ℃

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz,2.3A

Tension de sortie: DC48V, 2.5A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33032PF	Commutateur de fibre PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et port fibre SFP de liaison montante 1*1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33042PF	Commutateur de fibre PoE industriel non géré avec 210/100/1000M RJ45 ports et 21000M ports fibre SFP de liaison montante. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PFG	Commutateur de fibre PoE industriel non géré avec ports RJ45 510/100/1000M et port fibre SFP de liaison montante 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33128PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33064PF
Caractéristiques d'interface
FixePOrt	Ports de fibre SFP 2 * 1000Base-X (données) 4*10/100/1000Base-T PoE ports (données/puissance) Port d'alimentation CC 2 set V , V-redondant (terminal Phoenix industriel 5P)
Port Ethernet	Port 1-4 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique gigabit, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm /0-40km,1550nm /0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3Ab1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octets	8.93Mpps
MAC	2K
Mémoire tampon	2M
JumboFRamé	9.2K
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (jaune), POE: PoE (vert), Port fibre: 5/6 (vert)
PoE et alimentation électrique
POEPort	Port 1-4
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<5W,Pleine chargeAf <60W, à <120W
Tension d'entrée/Interface	DC48-57V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif 48V/60W ou 48V/120W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% HR Sans condensation
Temp de stockage/humidité	-40~+85 °C,5%~95% HR Sans condensation
Dimension(L * W * H)	11910030mm
Poids net/brut	0.4Kg/0.5Kg
Installation	Bureau, 35mmDINRAil
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
