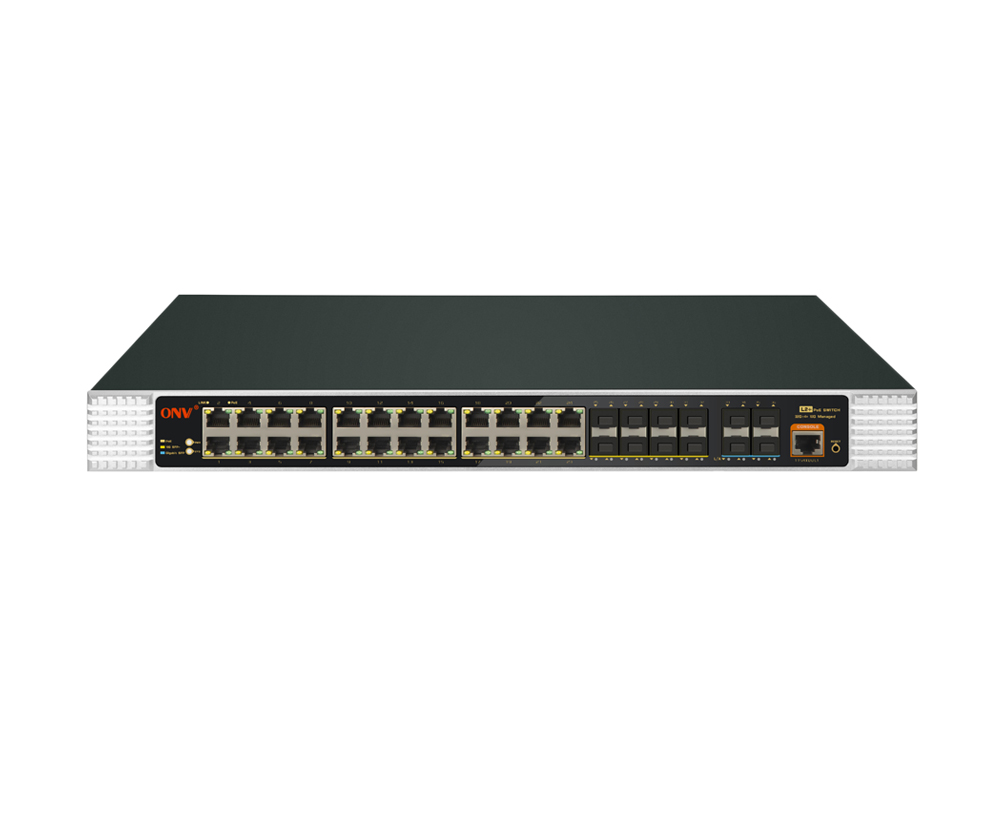

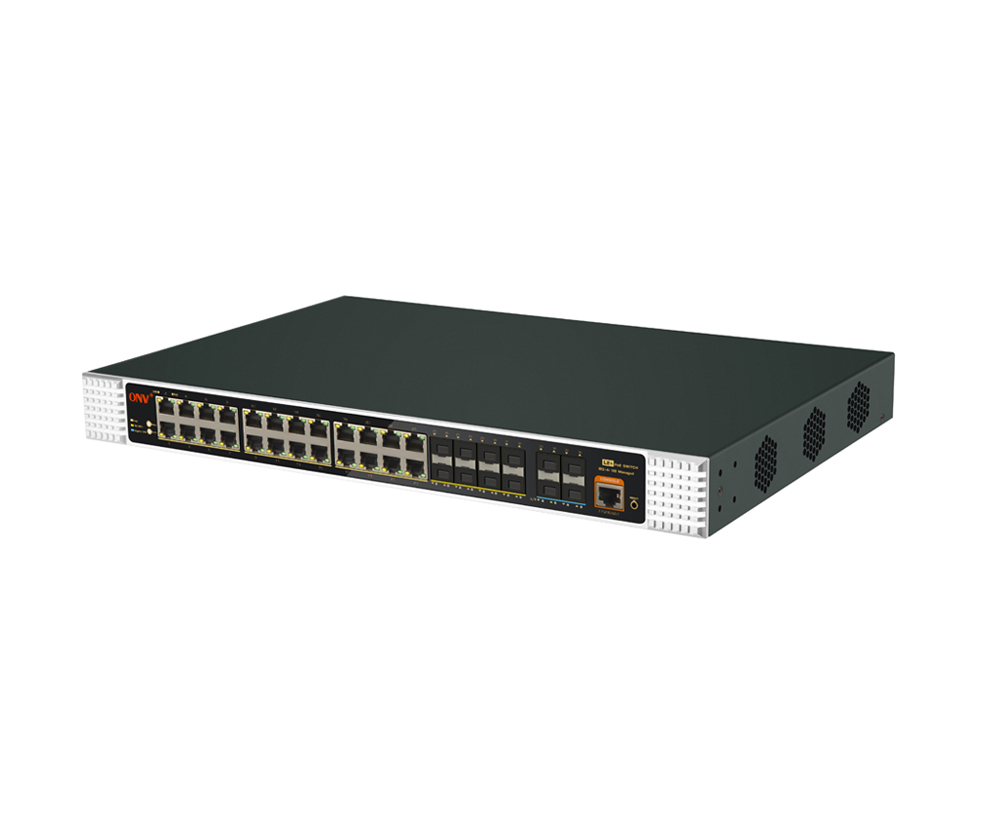

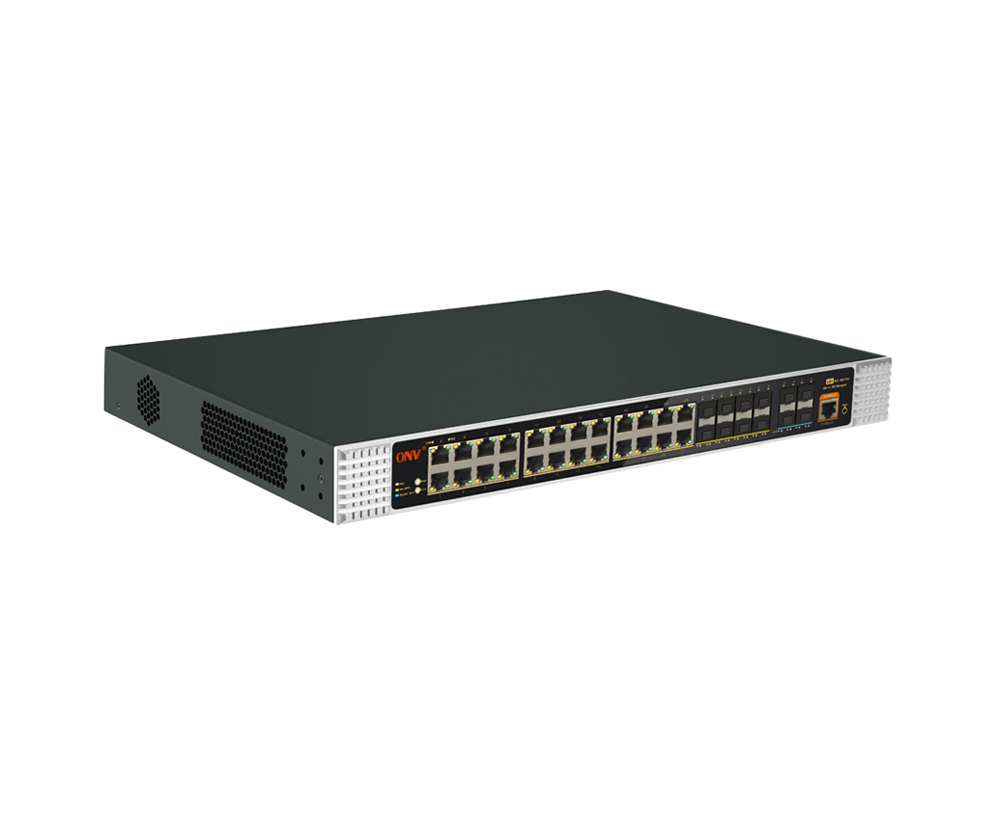

10G uplink 36-port L3 a contrôlé le commutateur PoE industriel

Modèle： ONV-IPS38036PFM

L3 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de 8*100/1000M SFP et les ports de fibre de la liaison montante 4*1/10G SFP. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il a intégré 2*400W alimentation et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

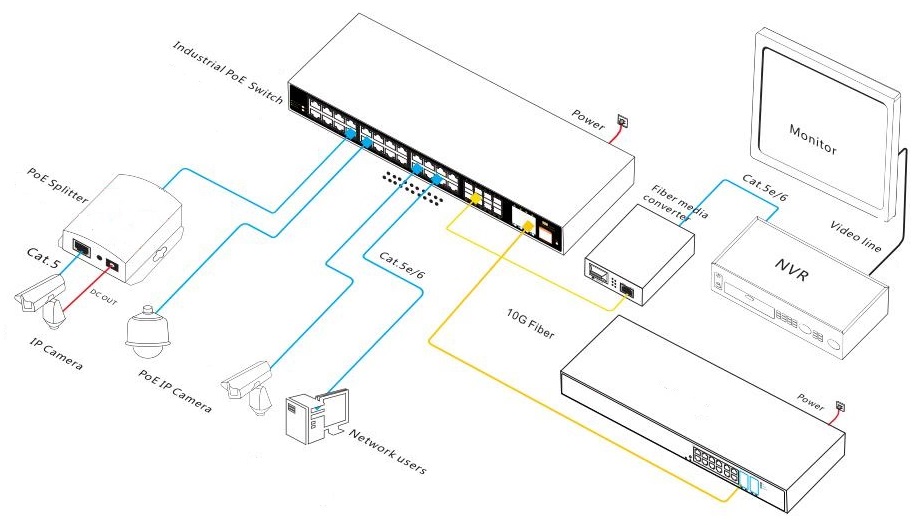

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS38036PFM est un commutateur industriel contrôlé de la liaison montante 10G PoE indépendamment développé par ONV. Il a 24*10/100/1000Base-T ports RJ45 adaptatifs et 8*100/1000Base-X ports de fibre de SFP de liaison montante et 4*1/10G ports de fibre de la liaison montante SFP +. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que périphérique d'alimentation PoE, il peut automatiquement détecter et reconnaître les périphériques conformes à la norme et fournir l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteur industriel via le câble réseau, et répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

Le ONV-IPS38036PFM a la fonction de gestion du réseau L3, soutient la gestion IPV4/IPV6, la ligne-vitesse de routage dynamique pleine expédition, le mécanisme complet de protection de sécurité, la stratégie parfaite d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Il possède une technologie de réseau en anneau de pointe, prend en charge une variété de protocoles réseau en anneau redondants de qualité industrielle et tous les ports peuvent former des anneaux. Il soutient la chaîne, étoile, double étoile, anneau, anneau de tangente, anneau d'intersection, anneau couplé, et le temps de rétablissement de réseau d'anneau dans 20ms. Il a une grande fiabilité, une haute sécurité et une grande facilité de gestion pour assurer une transmission fiable des données clés. Il prend en charge la gestion à distance et coopère avec la plate-forme de gestion de réseau ONV-NMS pour la gestion de cluster afin de réaliser une gestion de réseau de point mort à processus complet.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SGigabit d'upportRJ45PortEt port de fibre de la liaison montante 1/10G SFP +Combinaison, qui permet aux utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇24* 10/100/1000Base-T RJ45Ports prennent en charge la puissance PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

ForteCapacité de traitement des affaires

◇Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant un long-Terme et puissance de sortie stable de PoE.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.

◇Consommation de puissance faible, avec la fan, le logement en acier galvanisé en métal, et l'excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

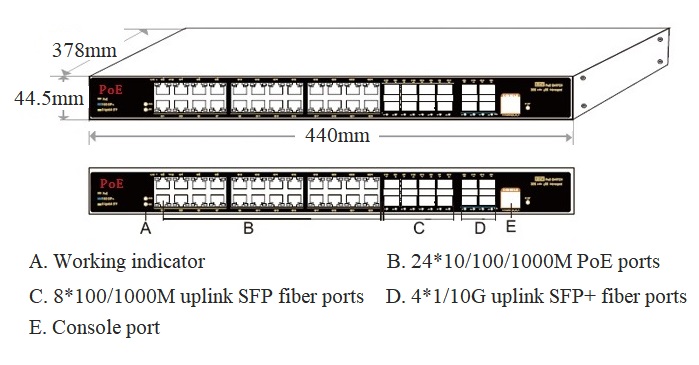

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS38036PFM	L3 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 2410/100/1000M et les ports de fibre de 8100/1000M SFP et les ports de fibre de la liaison montante 4*1/10G SFP. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	2*400W
ONV-IPS38036PFM-at		2*600W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	La liaison montante de 36 ports 10G a contrôlé le commutateur industriel de PoE	1	Set
	Adaptateur RJ45-DB9CCapable	1	PC
	Câble d'alimentation AC	1	PC
	Kits de montage (oreille suspendue)	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G OptiqueModule	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2612-T-G-SC	IndustrielModule optique de SFP, 1.25G, fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G-SC	IndustrielModule optique de SFP, 1.25G, fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
10G OptiqueModule	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-G	Module optique industriel SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-33-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS38168PFM	L3 a contrôlé le commutateur PoE industriel avec les ports RJ45 de 1210/100/1000M et les ports fibre de la liaison montante SFP + 41/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-IPS38028PFM	L3 a contrôlé le commutateur PoE industriel avec les ports RJ45 de 2410/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.
ONV-IPS38048PFM	L3 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de la liaison montante SFP +. Le port 1-48 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS38036PFM	ONV-IPS38036PFM-at
Caractéristiques de l'interface
FixePORT	2 * ports d'entrée AC100-240V 1 * Port de la console (115200, N, 8,1) Ports de fibre de SFP de la liaison montante 41/10G (données) Ports de fibre de la liaison montante SFP de 8100/1000Base-X (données) Ports de 2410/100/1000Base-T PoE (données/puissance) 2 ports d'entrée DC48-57V (protection de polarité inverse de soutien)
Port Ethernet	Le port 1-24 peut soutenir l'auto-détection de 10/100/1000Base-T, complètement/adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octet	107.14Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
JumboFRame	9.6K
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), PoE: PoE (vert), Port de fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur de réinitialisation pendant 10s et relâchez-le pour restaurer les paramètres d'usine
PoE & Alimentation électrique
POEPort	Port 1-24
POEGestion	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <30W, pleine charge <400W	Veille <35W, pleine charge <600W
Interface d'entrée de puissance	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Port d'entrée de puissance	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC48-57V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	44037844.5mm
Poids net/brut	5.5Kg/6.3Kg	6.3Kg/7.1Kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP30, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	IEEE802.3X (duplex intégral) Réglage de protection de la température du port Pas de port de connexion automatique de sommeil Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Routage L3	Routage IPV4 à coût égal NG protocole max 1000 entrées Protocole ARP max 1000 entrées Le groupe maximum d'IPV4/IPV6 VRRP est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 La route statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride.
Agrégation de port	LACP, agrégation statique, 18 groupes d'agrégation maximum et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 250 anneaux tout au plus, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, déconnexion rapide IGMP Snooping v1/v2, 1024 groupes de multidiffusion maximum
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Redirection basée sur les flux, limitation de débit basée sur les flux Filtrage de paquets basé sur les flux, marque de priorité/remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP Algorithme de planification de file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port
