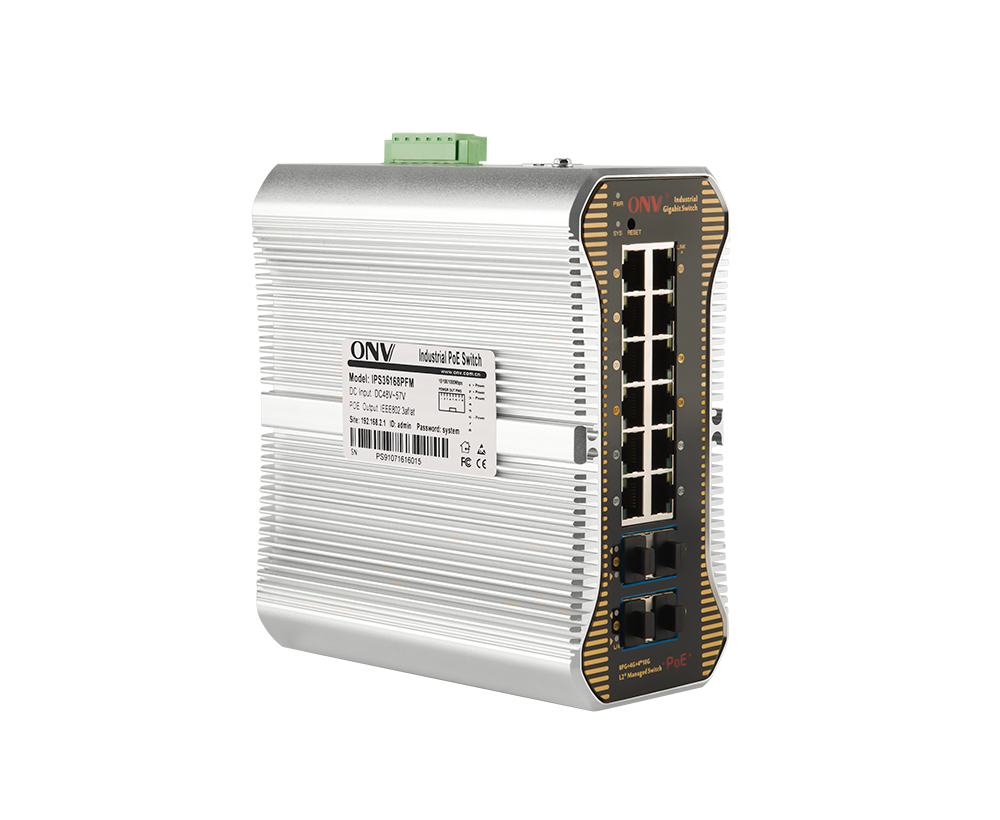

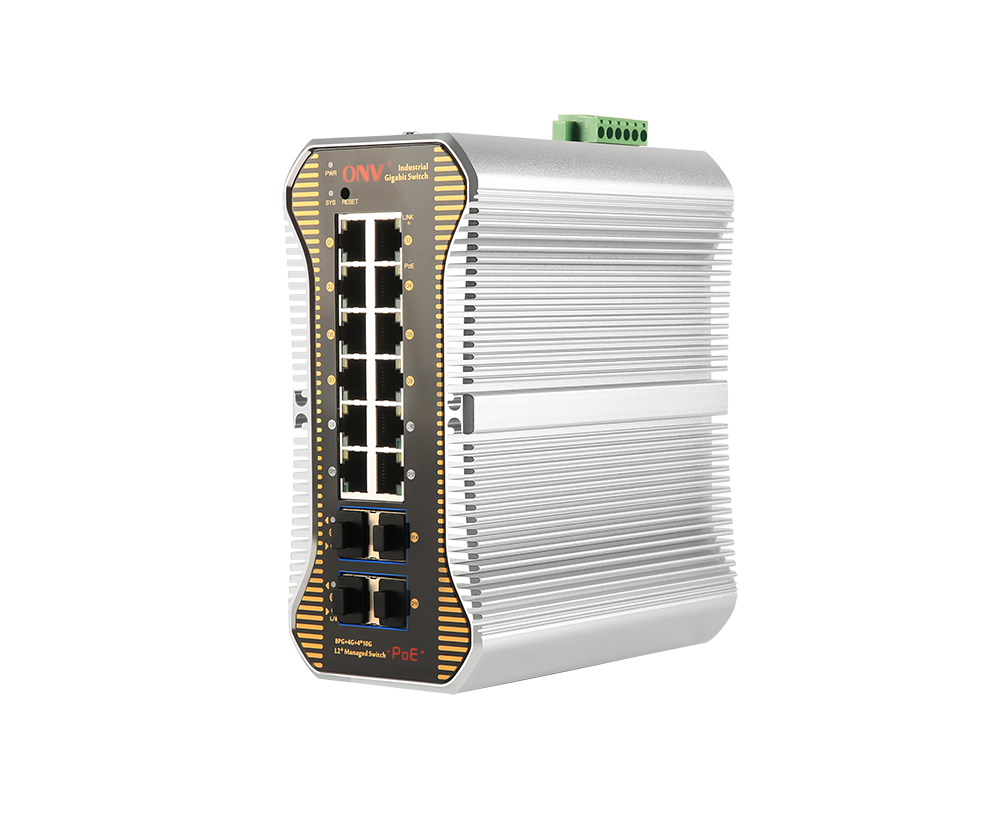

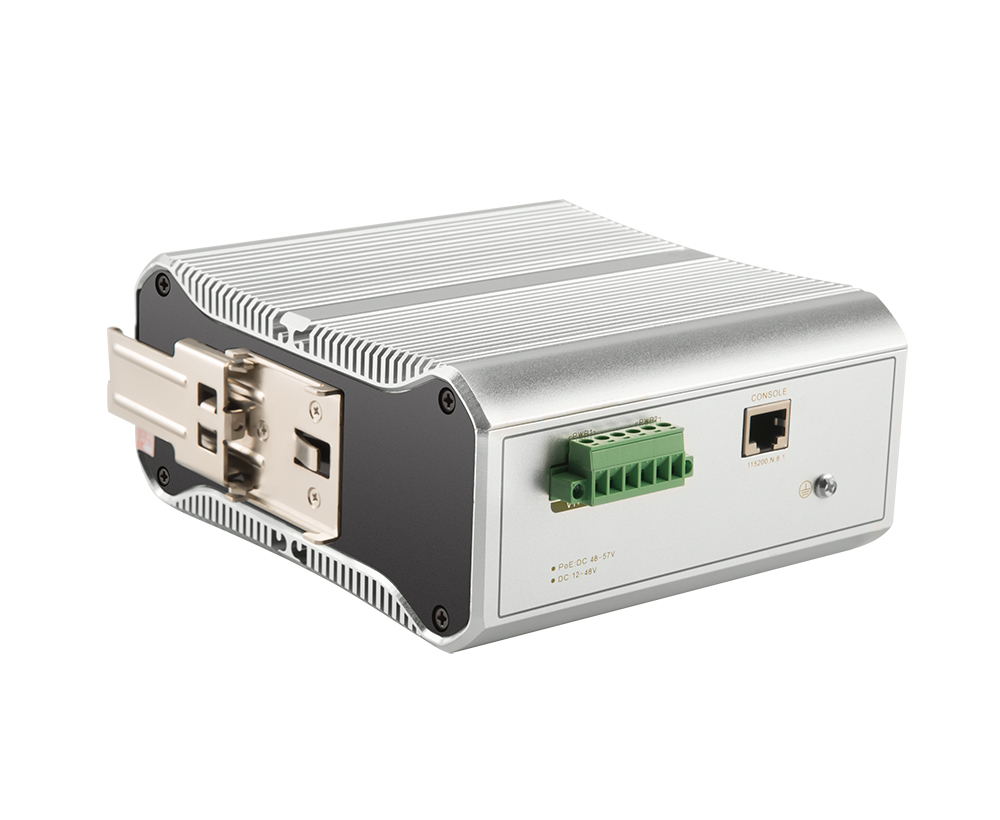

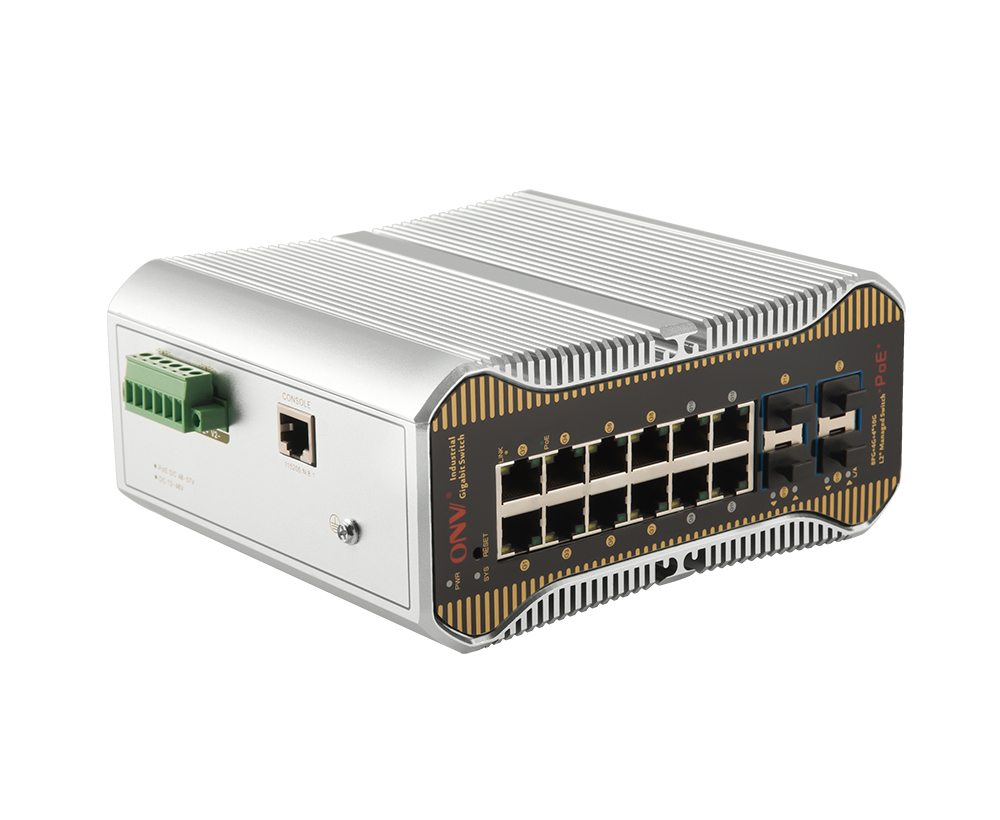

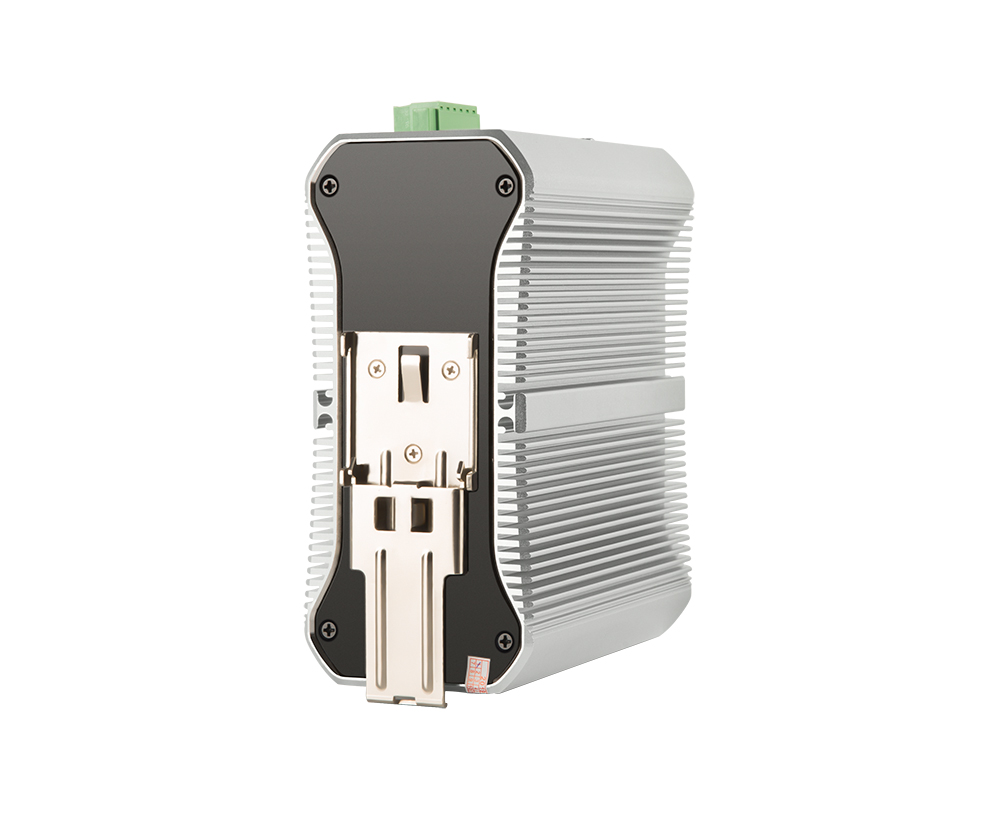

APERÇU

Le ONV-IPS36168PFM est un commutateur industriel contrôlé de la liaison montante 10G PoE indépendamment développé par ONV. Il a 12*10/100/1000Base-T ports RJ45 adaptatifs et 4*1/10G ports de fibre de la liaison montante SFP +. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que périphérique d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception de puissance qui répondent à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

Le ONV-IPS36168PFM dispose de fonctions de gestion de réseau L2 +, prend en charge IPV4/Gestion d'IPV6, expédition en ligne complète de vitesse de routage statique, mécanisme complet de protection de sécurité, stratégie parfaite d'ACL/QoS, et fonctions riches de VLAN pour la gestion et l'entretien faciles. Il possède une technologie de réseau en anneau de pointe, prend en charge une variété de protocoles réseau en anneau redondants de qualité industrielle et tous les ports peuvent former des anneaux. Il soutient la chaîne, étoile, double étoile, anneau, anneau de tangente, anneau d'intersection, anneau couplé, et le temps de rétablissement de réseau d'anneau dans 20ms. Il a une grande fiabilité, une haute sécurité et une grande facilité de gestion pour assurer une transmission fiable des données clés. Il prend en charge la gestion à distance et coopère avec la plate-forme de gestion de réseau ONV-NMS pour la gestion de cluster afin de réaliser une gestion de réseau de point mort à processus complet.

CARACTÉRISTIQUE

Port de gigabit, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SGigabit d'upportRJ45PortEtLiaison montante1/10GFibre de SFP +La combinaison de port, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇8* 10/100/1000Base-T RJ45Ports prennent en charge la puissance PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

ForteCapacité de traitement des affaires

◇SoutienIRéseau ndustrial d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer l'état de dispositif par l'indicateur de LED de PWR,Lien, EtPoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

FacileO & MGestion

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

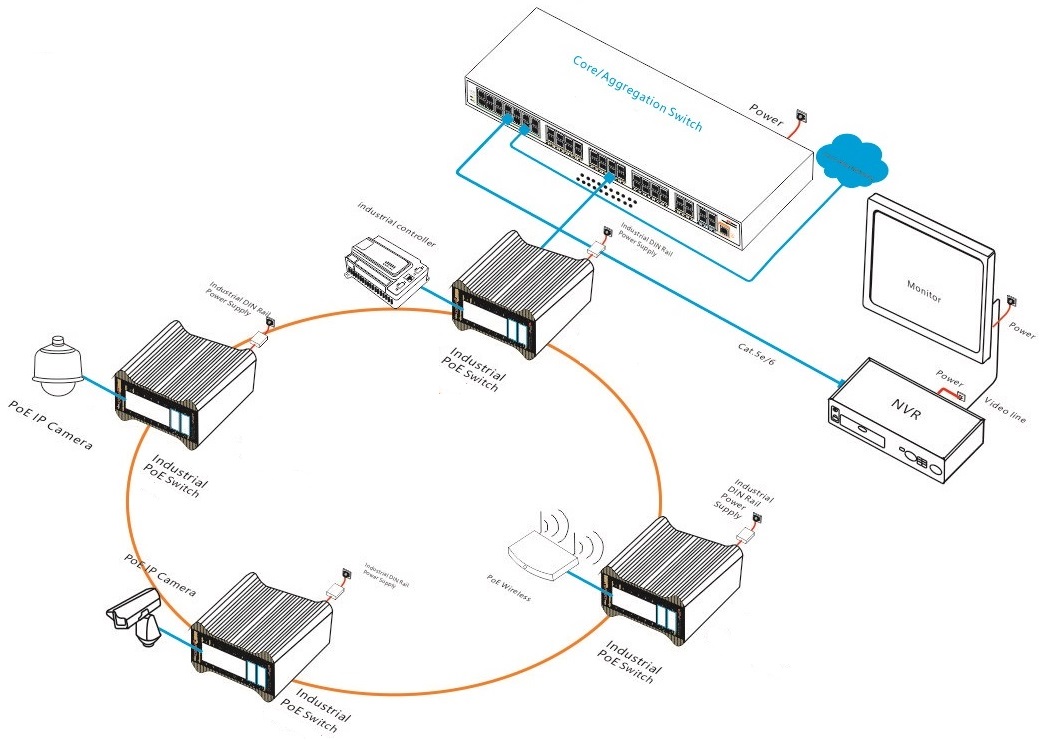

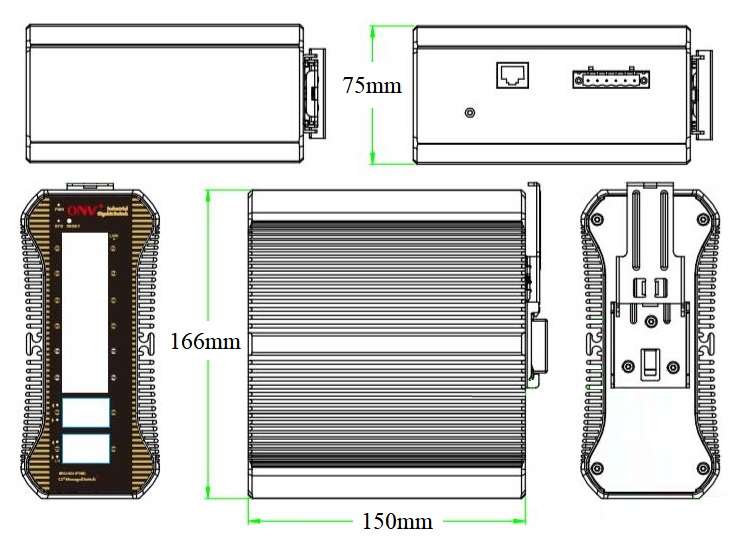

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS36168PFM	L2 + a contrôlé le commutateur industriel de PoE avec les ports de fibre de la liaison montante SFP + de 41/10GEtPorts RJ45 de 1210/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus. Doivent être achetés séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par liaison montante 16 ports 10G	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

OPMODULE TICALE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud.	PC
	2613-R-G-SC (en)	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud.	PC
Module optique 10G	6630-G	Module optique industriel de SFP +, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	7832-33-G	Le module optique industriel de SFP +, la fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC, soutient la fonction de DDM et le branchement chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33168PFM-4GF	L2 + a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-IPS36248PFM	L2 + a contrôlé le commutateur industriel de PoE avec des ports RJ45 de 1210/100/1000M et des ports de fibre de SFP de liaison montante de 8100/1000M et des ports de fibre de la liaison montante SFP + de 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-IPS36248PFM-8G	L2 + commutateur industriel contrôlé de PoE avec les ports RJ45 de 2010/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS36168PFM
Caractéristiques de l'interface
Port fixe	Interrupteur d'alarme hors tension (DÉFAUT) Ports de fibre de SFP de la liaison montante 41/10G (données) Ports de 410/100/1000Base-T RJ45 (données) Ports de 8*10/100/1000Base-T PoE (données/puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 6P Phoenix)
Port Ethernet	Port 1-12 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Les ports de fibre optique de 1/10G SFP, par défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Magasin et en avant (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Taux de transmission @ 64 octet	77,38 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	9.6K
Indicateur de LED	Système: SYS (vert), PoE: PoE (vert), réseau: lien (jaune), port de fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui
PoE & Alimentation électrique
Port de PoE	Port 1-8
POEGestion	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE, et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <15W, pleine charge af<120W, à <240W
Tension d'entrée/interface	DC48-57V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	16615075mm
Poids net/brut	1,8 kg/2,1 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc),IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la protection de la température du port, contrôle de flux IEEE 802.3x (Full-duplex) La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Caractéristique L3	Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, gestion de double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations de ports d'accès, de trunk et hybride VLAN basé sur port (4K), IEEE802.1q, configuration de QinQ VLAN vocal, VLAN basé sur protocole, VLAN basé sur adresse MAC
Agrégation de port	LACP, agrégation statique, Max 8 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 250 anneaux tout au plus, Max 250 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Redirection basée sur les flux, limitation de débit basée sur les flux Filtrage de paquets basé sur les flux, marque de priorité/remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP Algorithme de planification de file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
