Commutateur PoE industriel géré Gigabit 24 ports L2

Modèle： ONV-IPS33248PFM-4GF

L2 a contrôlé le commutateur PoE industriel avec les ports RJ45 de 20*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

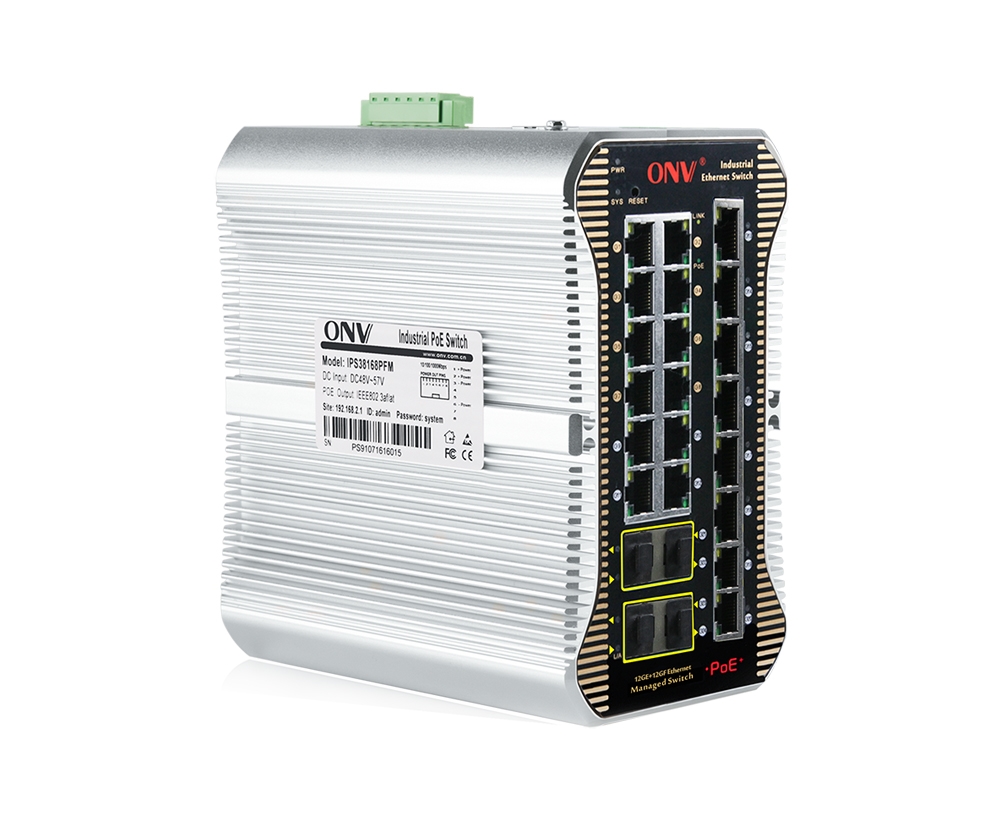

Le ONV-IPS33248PFM-4GF est un commutateur de fibre PoE industriel géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 20*10/100/1000Base-T et de ports fibre SFP 4*100/1000Base-X. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que des AP sans fil, des caméras IP, des téléphones VoIP et des capteurs industriels via un câble réseau, et répondez à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'énergie électrique, aux mines, à la métallurgie et à l'énergie verte, des scènes industrielles telles que la construction d'un réseau de communication rentable et stable.

Le ONV-IPS33248PFM dispose d'une fonction de gestion de réseau L2 pour prendre en charge la gestion IPV4/ IPV6, le transfert d'itinéraire statique, le mécanisme de protection de sécurité complet, la politique ACL/ QoS complète et de riches fonctions VLAN pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. La communication peut être rapidement rétablie en cas d'échec d'un réseau à sens unique. Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE peut être effectuée via Web, CLI, SNMP, Telnet, etc., et des configurations d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, l'IGMP et les politiques de sécurité peuvent être effectuées.

CARACTÉRISTIQUE

GigabitACcess

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

SUpportGigabitRJ45PortEtFibre SFP pOrtCombinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Priorité de soutien du port PoE. Lorsque la puissance restante est insuffisante, la priorité est donnée à l'assurance de l'alimentation des ports hautement prioritaires pour éviter la surcharge de l'équipement.

Les ports RJ45 8*10/100/1000Base-T prennent en charge la puissance PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Forte capacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Soutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le volet convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWR,Lien, SYS,EtPoE.

Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

FacileO & MGestion

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

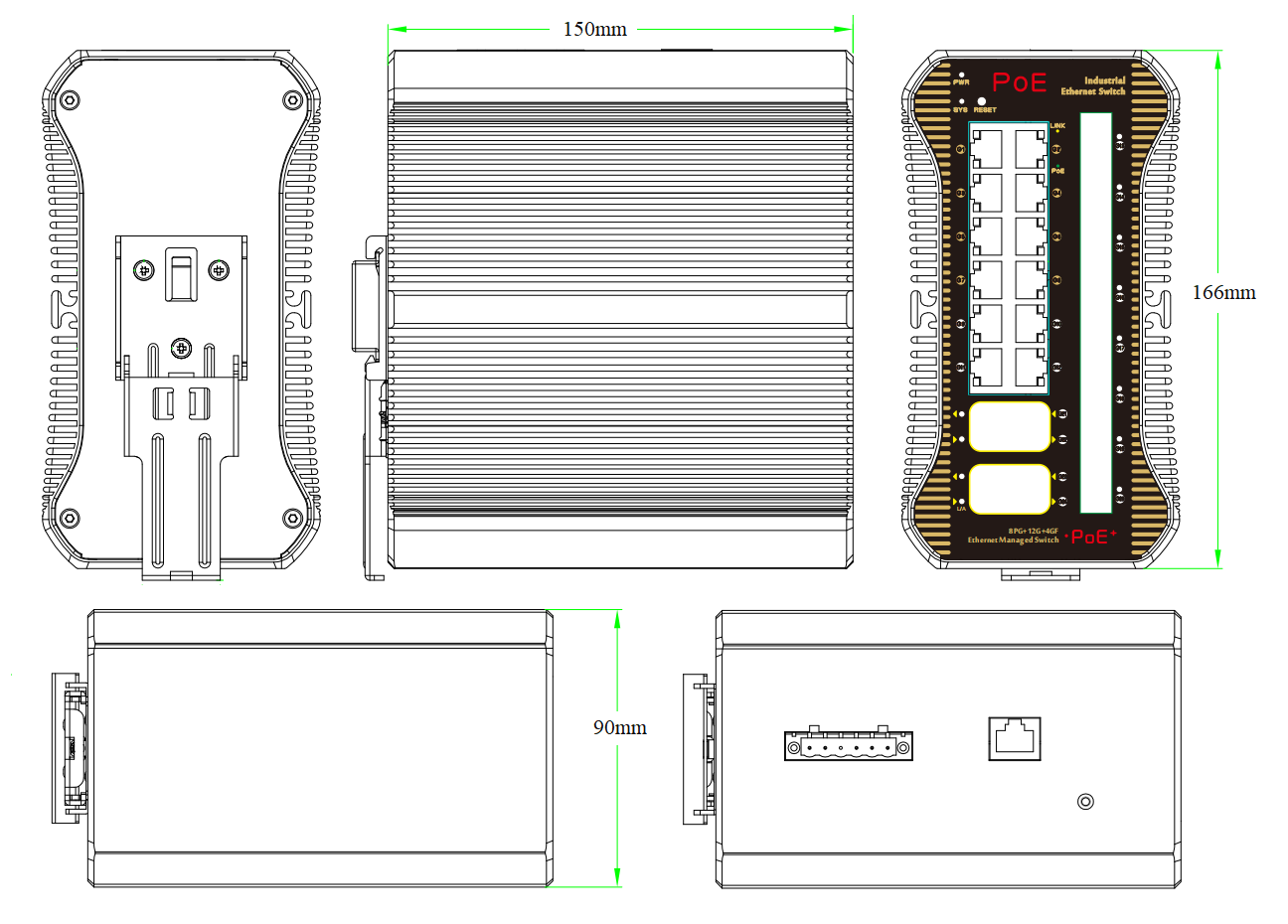

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33248PFM-4GF	Commutateur PoE industriel géré par L2 avec ports RJ45 2010/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par gigabit 24 ports	1	Ensemble
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	Module optique SFP industriel, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de DDM et appuis de branchement chauds.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température d'opération: -40 ℃ à + 70 ℃

240W DIN Rail Alimentation industrielle

GWS-DP240-48

Rail DIN 240W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température d'opération: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33248PFM-4GF
Caractéristiques d'interface
Port fixe	Mise hors tension du port de commutateur d'alarme (FAULT) 1 * Console RS232 port (115200,N,8,1) 810/100/1000Base-T PoE ports (données/puissance) 1210/100/1000Base-T ports RJ45 de liaison montante (données) 4*100/1000Base-X ports fibre SFP liaison montante (données) Port d'alimentation CC 2 set V, V-redondant (terminal Phoenix industriel 6P)
Port Ethernet	Port 1-20 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique gigabit, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Prend en charge l'extension du module optique Turbo overclocking 2.5G et le réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	52Gbps(Non bloquant)
Taux de transfert @ 64 octets	35.71Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	8M
Cadre Jumbo	9.6K
Indicateur LED	Puissance/système: SYS (vert), PoE: PoE (vert), Réseau: Lien (jaune), Taux: 100/1000 (vert), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
PoE et alimentation électrique
Port PoE	Port 1-8
Gestion PoE	Configuration de la limite de puissance totale d'alimentation PoE Démarrage différé de puissance, travail PoE et planification du temps Affichage de l'état de fonctionnement du port PoE, configuration de la priorité de sortie du port PoE Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 ( ), 3/6 (-)
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <15W, pleine charge af<120W, à <240W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 6P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/120W ou 48V/240W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	16615090mm
Poids net/brut	2.1kg/ 2.3kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la température du port, contrôle de débit IEEE 802.3x (Full duplex) La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps.
L3Caractéristique	Entrées 1024 protocole ARP max Routage statique/routage par défaut maximum 128 entrées Gestion du réseau L2, gestion de pile double IPV4/IPV6 Routage et transfert L3, et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations d'accès, coffre et port hybride VLAN basé sur le port (4K), IEEE802.1q, configuration QinQ VLAN vocal, VLAN basé sur le protocole, VLAN basé sur l'adresse MAC
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 12 et ports 8 par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 255 Ring au maximum, Max 1024 appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, Déconnexion rapide
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Limitation de débit basée sur le débit, redirection basée sur le flux Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Trous noirs Mac, protection de source IP Authentification d'adresse IEEE802.1X et MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Attaque anti-DoS, certification AAA & RADIUS et TACACS Liaison IP-MAC-VLAN-Port, inspection ARP, limite d'apprentissage MAC
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Journal de travail système, gestion du réseau Web (https) Détection de ping, protocole de découverte de couche de liaison (LLDP) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Vérification de l'état du câble, Affichage du statut d'utilisation instantanée du processeur Console/Modem AUX/Telnet/configuration de ligne de commande CLI Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
