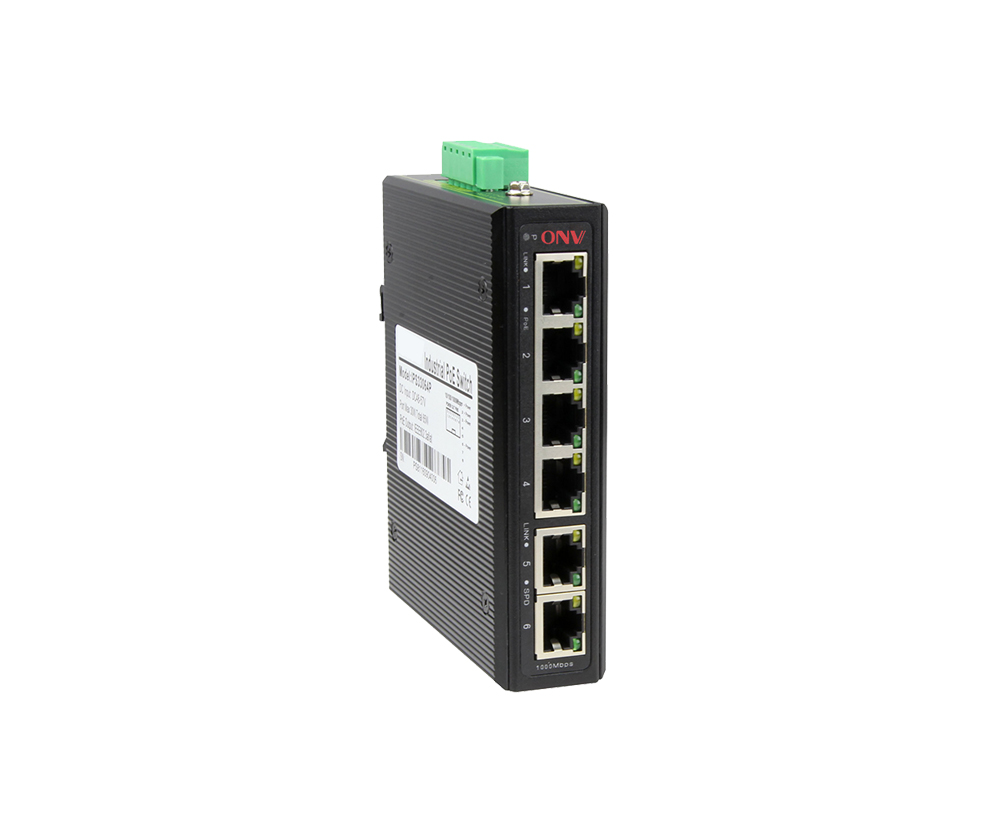

Commutateur industriel de PoE de bt de port du gigabit 6-Commutateur PoE industriel

Commutateur industriel de PoE de bt de port du gigabit 6

Modèle： ONV-IPS33064P-bt

Commutateur industriel non géré de PoE de bt avec les ports RJ45 de 6*10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

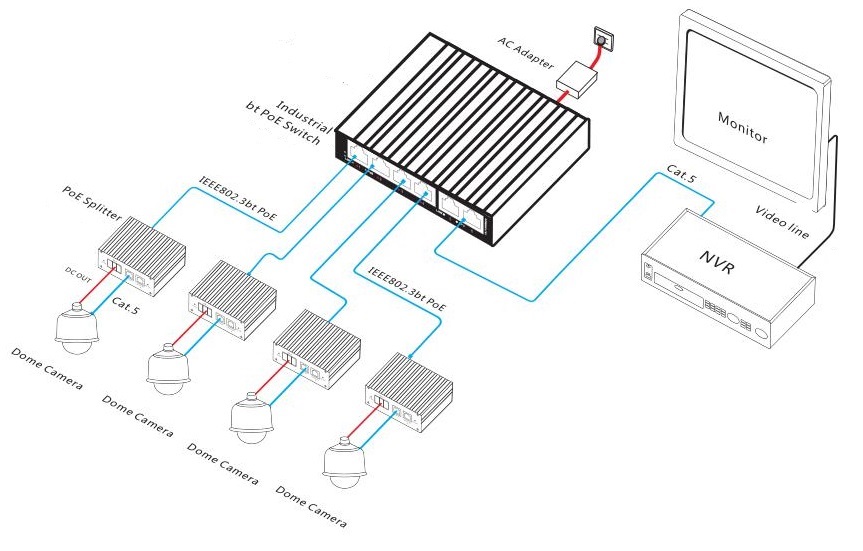

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33064P-bt est unGigabitIndustrielBtPoECommutateurDéveloppé indépendamment par ONV. Il a610/100/1000MRJ45 adaptatifPorts.Port 1-4Peut soutenirNorme d'IEEE 802.3 af/at/bt PoE etLeLa puissance de sortie de PoE de simple-port est 90W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il fournit des terminaux stables et sûrs pour les dômes de réseau PTZ, les AP sans fil haute puissance, les haut-parleurs multimédias réseau haute puissance et l'éclairage PoE haute puissance via un câble réseau pour répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, au courant électrique, à l'exploitation, à la métallurgie, à l'énergie verte, et aux scènes industrielles telles que la construction pour installer un réseau de communication rentable et stable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Expédition de vitesse de ligne complète de gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Les ports RJ45 de gigabit de soutien et la combinaison de ports de la liaison montante RJ45, connexion ultra-rapide d'ultra-largeur de bande, pour répondre aux besoins de mise en réseau de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE bt, répondant à la demande d'alimentation PoE super haute puissance dans divers scénarios.

◇Le PoE de puissance de sortie de simple-port maximum est norme de puissance de la rétrocompatibilité IEEE802.3 af/at PoE de 90W identifie automatiquement des dispositifs de PoE pour l'alimentation d'énergie sans endommager des dispositifs de non-PoE.

◇Le système prioritaire pour le port PoE alimentera d'abord le port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

STableauANdREliable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.

◇Faible consommation d'énergie,AAlliage de luminumLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

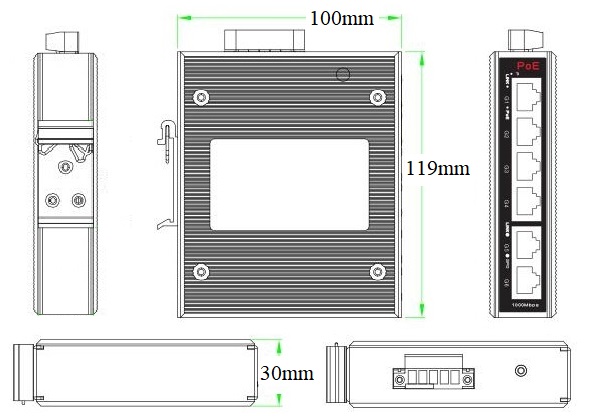

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33064P-bt	Commutateur industriel non géré de PoE de bt avec les ports RJ45 de 6*10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	240W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE Gigabit industriel à 6 ports	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS31004PF-bt	Commutateur industriel Unmanaged de fibre de PoE de bt avec les ports RJ45 de 410/100M et le port de fibre de Sc de liaison montante de 1155M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-IPS31064P-bt	Commutateur industriel Unmanaged bt PoE ports RJ45 6*10/100M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-IPS33064PF-bt	Commutateur industriel Unmanaged de fibre de PoE de bt avec les ports RJ45 de 410/100/1000M et les ports de fibre de SFP de liaison montante de 21000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-IPS33064PFG-bt	Commutateur industriel Unmanaged de fibre de bt PoE avec les ports RJ45 de 510/100/1000M et le port de fibre de SFP de liaison montante de 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.
ONV-IPS33064PFM-bt	L2 + a contrôlé le commutateur de fibre industriel du bt PoE avec les ports RJ45 de 410/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33064P-bt
Caractéristiques de l'interface
Port fixe	Ports de la liaison montante RJ45 de 210/100/1000M (données) 410/100/1000M bt PoE ports (données/puissance) 2EnsembleV, alimentation CC V-redondantePort(5P)IndustrielLe terminal Phoenix
Port Ethernet	Le port 1-6 peut soutenir 10/100/1000Base-T(X)À auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	12Gbps (non bloquant)
Expédition Taux @ 64 octet	8,93 Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert)
PoE & Alimentation électrique
Port de PoE	Port 1-4
Pin d'alimentation d'énergie	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Puissance maximum par port	90W, IEEE 802.3 af/at/bt
Consommation de puissance	Veille <6W, pleine charge af<60W, à <120W, bt<240W
Tension d'entrée/interface	DC48-57V, 5Terminal industriel de P Phoenix, protection anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/240W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% HR sans condensation
Temp/humidité de stockage	-40~+85 °C,5%~95% HR sans condensation
Dimension (L * W * H)	11910030mm
Poids net/brut	0,4 kg/0,5 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
